2020-2021学年辽宁省本溪市九年级（上）期末物理试卷
展开
这是一份2020-2021学年辽宁省本溪市九年级（上）期末物理试卷，共32页。试卷主要包含了2×103J/]，【答案】C，【答案】B，【答案】D，【答案】ABD等内容，欢迎下载使用。

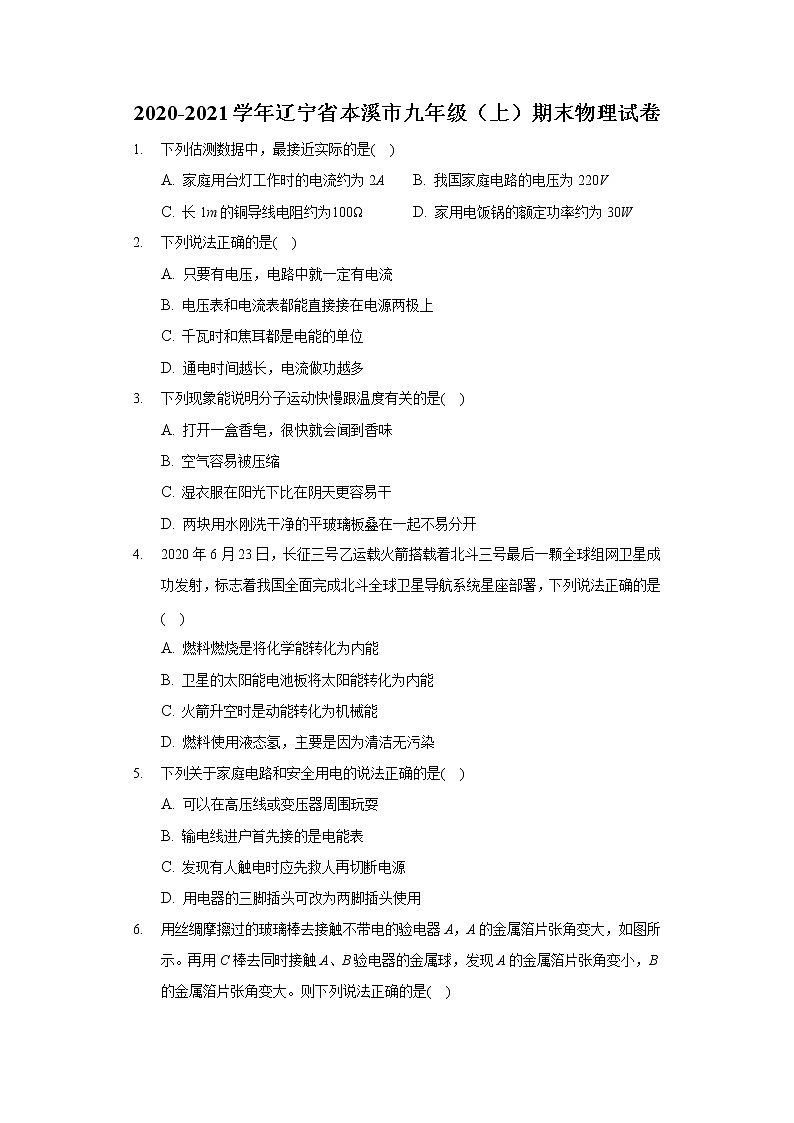

2020-2021学年辽宁省本溪市九年级（上）期末物理试卷
1. 下列估测数据中，最接近实际的是( )
A. 家庭用台灯工作时的电流约为2A B. 我国家庭电路的电压为220V
C. 长1m的铜导线电阻约为100Ω D. 家用电饭锅的额定功率约为30W
2. 下列说法正确的是( )
A. 只要有电压，电路中就一定有电流
B. 电压表和电流表都能直接接在电源两极上
C. 千瓦时和焦耳都是电能的单位
D. 通电时间越长，电流做功越多
3. 下列现象能说明分子运动快慢跟温度有关的是( )
A. 打开一盒香皂，很快就会闻到香味
B. 空气容易被压缩
C. 湿衣服在阳光下比在阴天更容易干
D. 两块用水刚洗干净的平玻璃板叠在一起不易分开
4. 2020年6月23日，长征三号乙运载火箭搭载着北斗三号最后一颗全球组网卫星成功发射，标志着我国全面完成北斗全球卫星导航系统星座部署，下列说法正确的是( )
A. 燃料燃烧是将化学能转化为内能
B. 卫星的太阳能电池板将太阳能转化为内能
C. 火箭升空时是动能转化为机械能
D. 燃料使用液态氢，主要是因为清洁无污染
5. 下列关于家庭电路和安全用电的说法正确的是( )
A. 可以在高压线或变压器周围玩耍
B. 输电线进户首先接的是电能表
C. 发现有人触电时应先救人再切断电源
D. 用电器的三脚插头可改为两脚插头使用

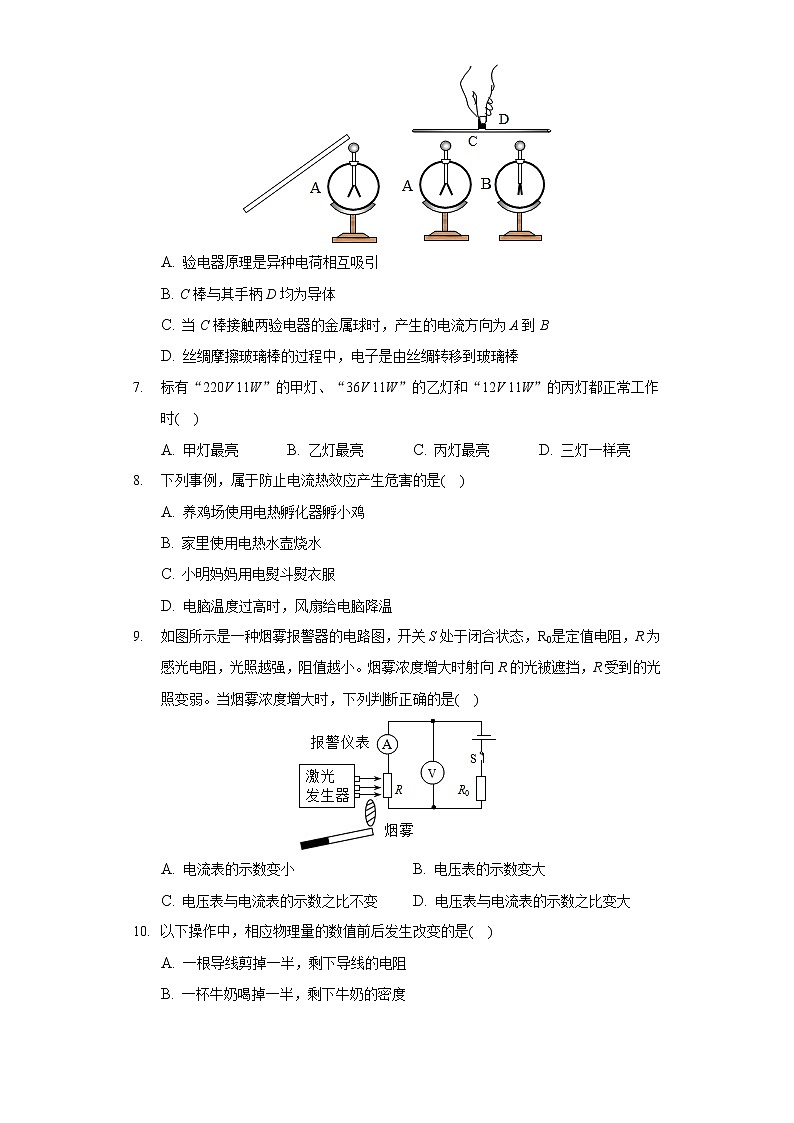

6. 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是( )
A. 验电器原理是异种电荷相互吸引
B. C棒与其手柄D均为导体
C. 当C棒接触两验电器的金属球时，产生的电流方向为A到B
D. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
7. 标有“220V 11W”的甲灯、“36V 11W”的乙灯和“12V 11W”的丙灯都正常工作时( )
A. 甲灯最亮 B. 乙灯最亮 C. 丙灯最亮 D. 三灯一样亮
8. 下列事例，属于防止电流热效应产生危害的是( )
A. 养鸡场使用电热孵化器孵小鸡
B. 家里使用电热水壶烧水
C. 小明妈妈用电熨斗熨衣服
D. 电脑温度过高时，风扇给电脑降温
9. 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是( )
A. 电流表的示数变小 B. 电压表的示数变大
C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大
10. 以下操作中，相应物理量的数值前后发生改变的是( )
A. 一根导线剪掉一半，剩下导线的电阻
B. 一杯牛奶喝掉一半，剩下牛奶的密度
C. 一桶汽油燃烧掉一半，剩下汽油的热值
D. 一瓶水喝掉一半，剩下水的比热容

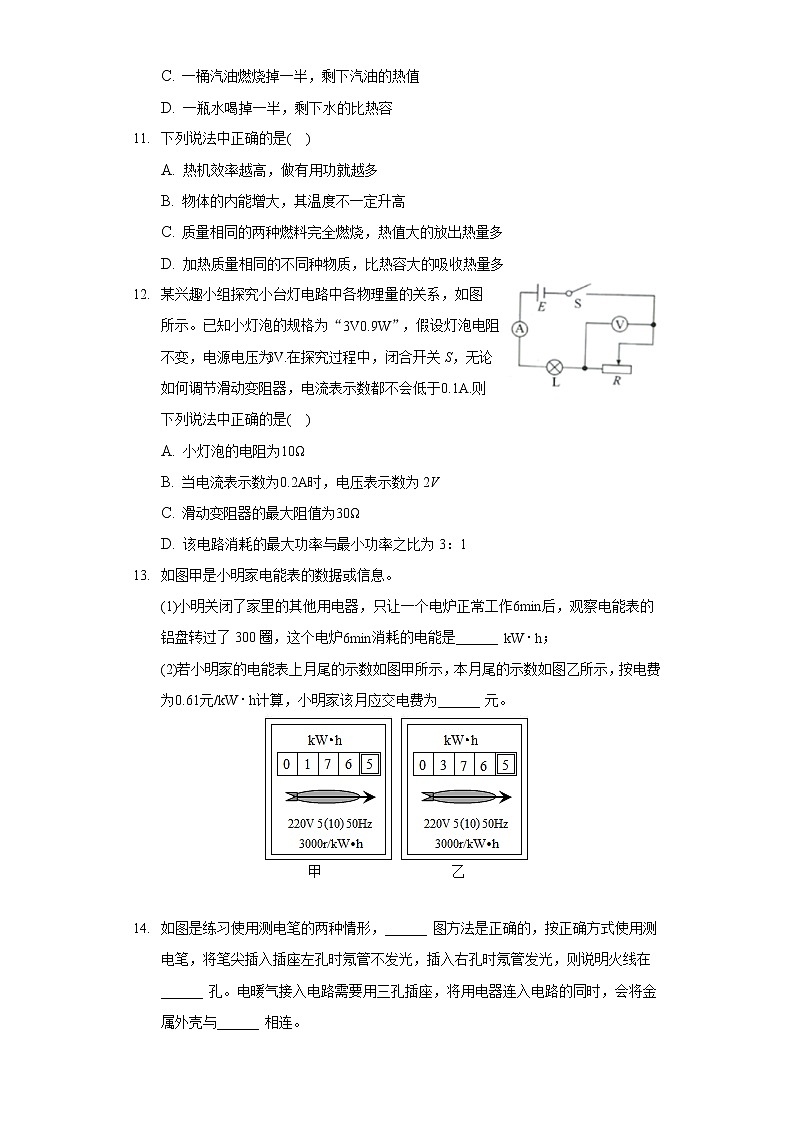

11. 下列说法中正确的是( )
A. 热机效率越高，做有用功就越多
B. 物体的内能增大，其温度不一定升高
C. 质量相同的两种燃料完全燃烧，热值大的放出热量多
D. 加热质量相同的不同种物质，比热容大的吸收热量多
12. 某兴趣小组探究小台灯电路中各物理量的关系，如图所示。已知小灯泡的规格为“3V0.9W”，假设灯泡电阻不变，电源电压为3V.在探究过程中，闭合开关S，无论如何调节滑动变阻器，电流表示数都不会低于0.1A.则下列说法中正确的是( )
A. 小灯泡的电阻为10Ω
B. 当电流表示数为0.2A时，电压表示数为2V
C. 滑动变阻器的最大阻值为30Ω
D. 该电路消耗的最大功率与最小功率之比为3：1
13. 如图甲是小明家电能表的数据或信息。
(1)小明关闭了家里的其他用电器，只让一个电炉正常工作6min后，观察电能表的铝盘转过了300圈，这个电炉6min消耗的电能是______ kW⋅h；
(2)若小明家的电能表上月尾的示数如图甲所示，本月尾的示数如图乙所示，按电费为0.61元/kW⋅h计算，小明家该月应交电费为______ 元。
14. 如图是练习使用测电笔的两种情形，______ 图方法是正确的，按正确方式使用测电笔，将笔尖插入插座左孔时氖管不发光，插入右孔时氖管发光，则说明火线在______ 孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，会将金属外壳与______ 相连。
15. 在日常生活中，我们经常用“热”字，但它们的含义往往不同。例如，“今天的天气很热”，这里的“热”字表示是______；“摩擦生热”，这里的“热”字表示的是______；“物体吸热升温”，这里的“热”字表示的是______。可见，同一个“热”字含义不同。
16. 如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为______V，灯L2两端的电压为______V，电源电压为______V。
17. 如图为冬季家庭取暖常用的电油汀，为了使它通电后能快速升温，在电油汀内部应充入比热容较______ 的液体；为了防止发生爆裂，该液体还应该具有沸点______ 的特点，用电油汀取暖是利用______ 的方式改变人体的内能。
18. 吸尘器正常工作一段时间后，机身的温度会升高，这是电流的______效应，一个“220V、440W”的吸尘器，线圈电阻是10Ω，工作1min消耗的电能是______J，产生的热量是______J。
19. 某四冲程汽油机的飞轮转速为6000r/min，则该汽油机1s内，经历______ 个工作循环，有______ 个冲程，对外做功______ 次。
20. 如图所示的电路中，电源电压为3V，当开关S断开时，电流表示数为1.5A；当开关S闭合时，电流表示数为2A，则开关S闭合时，通过L1的电流为______ A，通过L2的电流为______ A，L1的电阻为______ Ω，L1和L2的总电阻为______ Ω。
21. 如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样(不计温度对灯丝电阻的影响)。当S、S1闭合，滑动变阻器滑片P在最右端时，小灯泡L正常发光，则电源电压为______ V。当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，则滑动变阻器的最大阻值是______ Ω，此电路消耗的最大功率为______ W，最小功率为______ W。
22. 请用笔画线代替导线，将如图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。
23. 将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
24. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时(每扇门的插销都相当于一个开关)，车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。请你设计上述电路，并将电路图画在图中方框内。
25. 家庭电路中，导线绝缘皮容易破损或老化，如果裸露的导线相接触，电路会发生什么故障？这时电路中的“漏电保护器”和“空气开关”哪个会跳闸保护电路？除此之外，会导致电路中电流过大的原因还可能有什么？
26. 油电混合动力汽车是新型节能汽车。这种汽车在内燃机启动时给车提供动力，同时也给动力蓄电池组充电。已知某混合动力汽车所用蓄电池能够储存的最大电能是1.9×108J，若该车以90km/h的车速匀速直线行驶20min，此时所受阻力f大小为900N，蓄电池组的电能增加了最大电能的10%，内燃机共消耗燃油20kg。则：
(1)该汽车此次行驶中，若燃油完全燃烧可放出多少热量？
(2)该汽车行驶中牵引力做功的功率是多少？
(3)该汽车内燃机的效率是多大？
27. 如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。使空气循环流动的电风扇“220V44W”的字样，R1、R2为加热空气的电热丝，其中R1的阻值为50Ω.在某次熔烤薯条的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此循环，求过程中：(不考虑温度对电阻的影响)
(1)温控开关闭合，R2阻值调为零时，通过干路的电流为多大？
(2)R2阻值调为零，当定时开关显示已工作6min时，R1一共产生多少J的电热？
(3)温控开关闭合，调节R2的阻值使其两端电压为20V，此时电路的总功率为多大？
28. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器(图中用虚线形表示)分别装入质量相等的A、B两种液体，用相同的装置加热。
(1)实验前，按______ (选填“自上而下”或“自下而上”)的顺序组装器材。
(2)实验中使用玻璃棒的目的是______ ，实验中两种液体吸收热量的多少可通过______ (选填“液体升高的温度”或“加热时间”)比较。
(3)根据实验数据绘制的温度与时间的关系图像如图乙所示，分析图像可知：质量相等的A和B两种液体，在吸收相同热量时，______ 升温较高，______ 的比热容较大。(均选填“A”或“B”)
(4)如果A液体是水，则B液体的比热容是______ J/(kg⋅℃)，加热5分钟200g的B液体吸收的热量为______ J。[已知：为4.2×103J/(kg⋅℃)]
29. 小飞同学在探究“电流与电阻关系”的实验中电源电压9V不变，滑动变阻器规格为“50Ω2A”，电流表、电压表各一个，10Ω、20Ω、30Ω、40Ω定值电阻各一个。
(1)请用笔画线代替导线将图甲的实验电路补充完整。(要求：滑动变阻器连入电路的阻值最大)
(2)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，原因是定值电阻发生了______ (填“短路”或“断路”)。
(3)排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，此时电压表的示数为______ V。
(4)接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，电压表示数______ (填“变大”或“变小”)，然后他移动滑片使滑动变阻器接入电路的阻值______ (填“变大”或“变小”)，他这样操作的目的是______ 。
(5)若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，他应控制电压表的示数最小为______ V。
30. 小聪同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是______ 。
(2)闭合开关S前，滑动变阻器滑片P应置于______ 端(选填“A”或“B”)。
(3)假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①______ ；②______ 。
(4)小聪同学重新按如图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=______ Ω，该实验需要多次测量的原因是______ 。
(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。
实验步骤如下：
①滑动变阻器滑到A端，闭合开关S，读出电压表的读数，记为U1；
②______ ；
③读出滑动变阻器的最大值R；
④被测电阻Rx的阻值为：Rx=______ (写出表达式)。
31. 小希和小聪一起进行“探究串联电路的电压关系”的实验。
(1)为了使探究得出的结论具有普遍意义。L1、L2应该选择先选择灯泡规格相同，再选择______(选填“相同”或“不相同”)的小灯泡，这样做的目的是______。
(2)小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了______(选填“短路”或“断路”)。
(3)小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，为了使测量结果更准确，接下来他应该______。
(4)测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是______。
32. 在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为8Ω，滑动变阻器的规格为“20Ω1A”。图甲是某实验小组连接的实验电路。
(1)经检查发现有一条导线连接错误，请在该导线上打“×”，并画出正确连线。
(2)排除故障后，闭合开关，移动滑片，使电压表示数为______ V，小灯泡正常发光。电流表示数如图乙所示，则小灯泡的额定功率为______ W。
(3)能否将阻值约为50Ω的电阻接入图甲中小灯泡所在位置(其他连接均不变)测量其阻值，你的判断是______ ，理由是______ 。
(4)实验中电压表损坏，小明增加几个开关，并设计了如图丙所示的电路图，测量额定电流为的小灯泡的额定电功率，请你帮他将实验步骤补充完整(已知电源电压为U)
①闭合S1，调节滑片P使电流表示数为；
②闭合S2，保持滑片位置不变，电流表示数为I1；
③小灯泡正常发光时的电阻RL=______ 、额定功率______ 。
答案和解析
1.【答案】B
【解析】解：A、家用台灯的功率约25W，家庭电路的电压是220V，台灯电流约为I=PU=25W220V≈0.1A，故A错误。
B、我国家庭电路的电压为220V，故B正确。
C、长1m的铜导线电阻远小于100Ω，故C错误。
D、家用电饭锅的额定功率约1000W，故D错误。
故选：B。
(1)家用台灯的功率约25W，根据P=UI求出电流大小。
(2)我国家庭电路的电压为220V。
(3)铜导线的电阻很小，可以忽略不计。
(4)家用电饭锅的额定功率约1000W。
对于估计性的问题，可以直接估计，也可以通过计算估计，要熟练掌握。
2.【答案】C
【解析】解：A、形成持续电流的条件是：电路两端有电压，且电路为通路，因此，电路两端有电压，电路中不一定有电流，故A错误；
B、电流表的内阻很小，相当于导线，若直接接在电源的两极上，会造成电源短路，不能直接接在电源的两极上，电压表可以直接接在电源两极上，故B错误；
C、千瓦时和焦耳都是电能的单位，故C正确；
D、由电流做功的公式W=UIt可知，电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和通电时间，所以不能说通电时间越长，电流做功越多，故D错误。
故选：C。
(1)电源是提供电压的装置，电压是形成电流的原因。有电压，电路是通路，电路中才会有持续的电流；
(2)根据电流表和电压表的使用方法分析；
(3)电能的单位有焦耳和千瓦时；
(4)电流做功的公式W=UIt，则分析公式可知决定电功的因素。
本题主要考查了电流的形成，电流表、电压表的连接方法，电功的单位，电功的概念等，属电学基础题。
3.【答案】C
【解析】解：A、“打开一盒香皂，很快就会闻到香味”说明了分子在不停地做无规则运动．故A不符合题意．
B、空气容易被压缩，是因为分子间有空隙较大．故B不符合题意．
C、湿衣服在阳光下比在阴天更容易干，因为阳光下，温度高，分子运动快．故C符合题意．
D、两块用水刚洗干净的平玻璃板叠在一起不易分开，因为两块玻璃板之间的缝隙被水分子填满。分子与分子之间存在引力，所以会把两块玻璃板粘在一起，故D不符合题意．
故选C.
要解答本题需掌握：温度越高，分子运动越剧烈．
本题主要考查学生对分子动理论的了解和掌握，以及对热学其它一些知识点的认识．
4.【答案】A
【解析】解：A、燃料燃烧的过程是将化学能转化为内能的过程，故A正确；
B、卫星上的太阳能电池板将太阳能转化为电能；故B错误；
C、火箭发射升空时，发动机内燃烧燃料，将燃料内能转化为火箭的机械能；故C错误；
D、火箭的燃料使用液态氢，主要是因为它的密度小且热值大，在同样情况下，可以释放更多的热量；故D错误。
故选：A。
(1)燃料燃烧的过程是将化学能转化为内能的过程；
(2)太阳能电池工作时把太阳能转化为电能。
(3)火箭发射升空时，内能转化为火箭的机械能。
(4)氢的热值大，在同等情况下可以放出更多的热量。
本题考查了学生对燃烧的能量转化、太阳能电池能量转化、以及内能与机械能能量的转化的了解和掌握，属于基础性题目，比较简单。
5.【答案】B
【解析】解：
A、不接触低压带电体、不靠近高压带电体，故不能在高压线或者变压器附近玩耍，故A错误；
B、输电线进户后应先接电能表，故B正确；
C、发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施，故C错误；
D、若把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故D错误。
故选：B。
(1)安全用电的原则是：不接触低压带电体、不靠近高压带电体；
(2)家庭电路中电能表的作用是测量家里消耗了多少电能，接在家庭电路的干路上；
(3)发现有人触电，一定要及时切断电源；
(4)用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替。
本题考查了安全用电的常识。安全用电的原则是：不接触低压带电体，不靠近高压带电体。
6.【答案】C
【解析】
【分析】
本题考查两种电荷、验电器原理、以及电流的方向的规定。
(1)验电器原理是同种电荷相互排斥；
(2)手柄应是绝缘体；正负电荷的规定：丝绸摩擦过的玻璃棒带正电，缺少电子；
(3)正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反；
(4)用丝绸摩擦过的玻璃棒失去电子带正电。
【解答】
A.验电器是利用同种电荷相互排斥的原理，故A错误；
B.C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C.丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D.丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。
故选C。
7.【答案】D
【解析】解：三盏电灯都正常发光时，三盏电灯的实际功率都等于各自的额定功率，
由题可知，三盏电灯额定功率相等，所以它们的实际功率相等，一样亮。
故选：D。
灯泡亮度由实际功率决定，只要判断出灯泡的实际功率大小即可解答。
本题只要知道灯泡亮度由实际功率决定以及灯泡正常发光时的功率和额定功率相等即可解答。
8.【答案】D
【解析】解：
ABC、用电热孵化器孵小鸡、使用电热水壶烧水、用电熨斗熨衣服，都是将电能转化为内能，属于利用电流的热效应，故ABC不符合题意；
D、电脑温度过高时，风扇会及时启动，给电脑降温，是为了防止电热产生危害，故D符合题意。
故选：D。
任何导体中有电流时，导体都要发热，这种现象叫做电流的热效应，是电能转化为内能。生活中，有时候可以利用电流的热效应，例如各种电热器；有时候，需要防止电流的热效应带来的危害。
本题考查了电流的热效应的应用，及防止由于电流热效应带来的危害，属于基础题目。
9.【答案】ABD
【解析】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
AB、因感光电阻的阻值随光照强度的增大而减小，所以，当烟雾浓度增大时，光照变弱，感光电阻R阻值变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，即电流表的示数变小；
由U=IR可知，R0两端的电压变小，
因串联电路中总电压等于各分电压之和，所以，R两端电压变大，即电压表的示数变大，故AB正确；
CD、因电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误、D正确。
故选：ABD。
由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
根据题意得出当有烟雾遮挡射向R的激光时R的阻值变化，根据欧姆定律可知电路中电流变化和R0两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进一步可知电压表与电流表的示数之比的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，从题干中获取有用的信息是关键。
10.【答案】A
【解析】解：A、导体的电阻与其长度、横截面、材料等有关，若一根导线剪掉一半，则剩下导线的电阻发生改变，故A符合题意；
B、物体的密度随温度、压力的变化而改变，但不随物体自身的质量或体积的变化而变化，则剩下牛奶的密度不变，故B不符合题意；
C、热值是指单位质量(或体积)的燃料完全燃烧时所放出的热量，一桶汽油燃烧掉一半，剩下汽油的热值不变，故C不符合题意；
D、比热容是物质的一种特性，反映了物质吸热和放热能力的大小，与物质种类和状态有关，与质量无关，一瓶水喝掉一半后剩下水的比热容不变，故D不符合题意。
故选：A。
(1)电阻时导体本身的一种性质，与其长度、横截面、材料等有关；
(2)密度和比热容都是物质的特性，热值是燃料的特性，由物质本身确定，这些属性是不变的。
此题考查的是我们对电阻、比热容、热值和密度的理解，密度、热值、比热容是物质的特性，与物体的质量无关。
11.【答案】BC
【解析】解：
A、效率越高，热机用来做有用功的能量与燃料完全燃烧产生的能量之比大，热机做的有用功越多，故A错误；
B、物体内能增增加，温度不一定升高，例如晶体的熔化过程中吸收热量，但温度保持不变，故B正确；
C、由可知，质量相等的两种燃料完全燃烧，热值大的燃料放出的热量多，故C正确；
D、由Q=cm△t可知，质量和升高的温度都相同时，比热容大的吸收热量多，故D错误。
故选：BC。
(1)热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比；比值越大，则效率越高；据此分析选择；
(2)物体吸收热量，内能增大，温度不一定升高，如晶体的熔化过程；
(3)热值是质量1kg的某种燃料完全燃烧放出的热量；
(4)根据比热容的特点及公式Q=cm△t分析判断即可。
本题考查了热机效率、温度与内能的关系、热值以及比热容概念的理解，是中招考试的热点。
12.【答案】AD
【解析】解：
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
(1)根据P=UI可得：
灯泡正常工作时的电流；
由I=UR可得：
灯泡电阻，故A正确；
B、当电流表示数为0.2A时，由I=UR可得：
灯泡两端的电压UL=IRL=0.2A×10Ω=2V，
因串联电路中总电压等于各分电压之和，则滑动变阻器两端的电压，即电压表示数为1V，故B错误；
C、已知电流表示数最小为0.1A，则由I=UR可得：
电路中的总最大电阻为，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最大阻值：
，故C错误；
D、当灯泡正常工作时的电流最大为；则消耗的最大功率与最小功率：：：：0.1A=3：1，故D正确。
故选：AD。
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
(1)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，根据欧姆定律求出灯泡的电阻；
(2)当电流表示数为0.2A时，根据欧姆定律求出灯泡两端的电压，根据串联电路的电压特点可知电压表示数；
(3)由于无论如何调节滑动变阻器，电流表示数都不会低于0.1A，则根据欧姆定律求出电路中的总最大电阻，根据串联电路的电阻特点求出滑动变阻器接入电路中的最大电阻；
(4)当灯泡正常工作时电路中的电流最大，然后根据P=UI求出消耗的最大功率与最小功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断电路中的最大和最小电流是关键。
13.【答案】0.1122
【解析】解：(1)工作6min消耗电能W=13000×300kW⋅h×300=0.1kW⋅h；
(2)由表盘字样可知，小明家该月消耗的电能：W=376.5kW⋅h−176.5kW⋅h=200kW⋅h，
应交的电费：200kW⋅h×0.61元/kW⋅h=122元。
故答案为：(1)0.1；(2)122。
(1)根据表盘字样，用电器每消耗1kw⋅h的电能，电能表的铝盘就转过3000r；可求转过300r消耗的电能；
(2)用户消耗的电能为电能表示数之差，由此求出用电器消耗的电能，根据题意计算应交的电费。
本题考查电能表表盘字样的意义，难度不大。
14.【答案】甲 右 大地
【解析】解：(1)测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，故甲图正确；
(2)笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。插座的接法“左零右火”，因此将笔尖插入插座右侧的火线时氖管发光；
(3)电暖器接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连。
故答案为：甲；右；大地。
(1)测电笔是用来辨别零线和火线的工具，在使用时手要接触笔尾的金属体，但不能接触笔尖的金属体；
(2)使用测电笔时，应用手接触笔尾金属体，笔尖接触电线，若氖管发光，表明测电笔和人体加在火线和大地之间，测电笔接触的是火线；插座的接法：左零右火；
(3)金属外壳的用电器与其它用电器是并联，它的外壳要通过插座接地线。
本题考查了测电笔使用方法、插座的接法，属于基础题，学生易于掌握。
15.【答案】温度 内能 热量
【解析】解：(1)天气热，指的是气温高，这里的“热”指的就是“温度”；
(2)摩擦生热，指的是物体在克服摩擦力做功的过程中，温度升高，内能增加，这里的“热”指的是“内能”。
(3)物体吸热，指的是物体要从外界吸收热量，这里的“热”指的是“热量”；
故答案为：温度；内能；热量。
(1)温度是表示物体冷热程度的物理量，感觉热指的就是物体温度较高；
(2)热量是指物体在热传递过程中，能量转移的多少，是一个过程量，不能说物体含有多少热量，只能说吸收或放出多少热量；
(3)内能是物体内部所有分子热运动的动能和分子势能的和，任何物体在任何情况下都具有内能，是一个状态量，可以说物体含有内能。
同样是“热”含义却不一样，本题要求学生知道温度、热量和内能的相同点和不同点，并且能够区分温度、热量和内能。
16.【答案】2.53.56
【解析】解：(1)电源的电压U=4×1.5V=6V；
(2)由电路图可知，当S1闭合，S2断开时和当S1断开，S2闭合时，两灯泡始终串联；
当S1闭合，S2断开时，电压表测L1两端的电压，所以灯L1两端的电压U1=2.5V；
当S1断开，S2闭合时，电压表测电源的电压，所以电压表的示数U=6V；
灯L2两端的电压U2=U−U1=6V−2.5V=3.5V。
故答案为：2.5；3.5；6。
(1)由电源由4节全新干电池串联组成的可知电源的电压。
(2)由电路图可知，两灯泡串联，当S1闭合，S2断开时，电压表测L1两端的电压；当S1断开，S2闭合时，电压表测电源的电压；根据串联电路的电压特点求出L2两端的电压。
本题考查了串联电路的电压特点和电压表的示数，关键是根据电路图判断开关闭合、断开时两灯泡始终是串联的。
17.【答案】小 高 热传递
【解析】解：(1)由Q=cm△t可知，质量相同的不同物质在吸收相同的热量时，比热容小的温度升高的快，所以，为了使电油汀通电后能快速升温，应在电油汀内部应充入比热容较小的液体；
(2)为了防止电油汀发生爆裂，其内部应充入沸点高的液体，还可以达到更高的温度，取暖效果好；
(3)电油汀工作过程中电能转化为内能，温度较高，用电油汀取暖利用了热传递的方式增加了人体的内能。
故答案为：小；高；热传递。
(1)比热容是指单位质量的某种物质温度升高(或降低)1℃所吸收(或放出)的热量；质量相同的不同物质吸收相同的热量，比热容小的温度升高的快；
(2)为了防止电暖气爆炸，内部充入沸点高的液体，可以达到更高的温度，取暖效果好；
(3)改变内能有两种发生：做功和热传递。
本题考查了学生对比热容、沸点及热传递特点的了解和掌握，是一道联系实际的应用题，体现了物理规律与现实生活的密切联系。
18.【答案】热 2.64×104 2.4×103
【解析】解：(1)吸尘器正常工作时，由于将电能转化为了内能，机身的温度会升高，这是利用电流的热效应来工作的；
(2)吸尘器正常工作1min=60s，电动机消耗的电能：
W=Pt=440W×60s=2.64×104J；
根据P=UI得，通过线圈的电流：
I=PU=440W220V=2A；
产生的电热：
Q=I2Rt=(2A)2×10Ω×60s=2.4×103J。
故答案为：热；2.64×104；2.4×103。
(1)电流通过导体时向外放出热量的现象叫做电流的热效应；
(2)根据W=Pt求出消耗的电能；根据Q=I2Rt求出在1min内电流产生的热量。
本题考查电流的热效应、电动机产生热量、电功的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。
19.【答案】50 200 50
【解析】解：已知飞轮转速为6000r/min=100r/s，
因为单缸四冲程汽油机一个工作循环活塞往复2次，曲轴转动2周，做功1次，完成4个冲程，
所以该汽油机1s完成50个工作循环，200个冲程，对外做功50次，活塞往复50次。
故答案为：50；200；50。
内燃机一个工作循环活塞往复2次，曲轴转动2周，做功1次，完成4个冲程。
本题主要考查了内燃机的四冲程中做功次数与飞轮转数之间的关系，关键要搞清一个工作循环包括四个冲程，飞轮转两周，对外做功一次。
20.【答案】0.51.561.5
【解析】解：当开关S断开时，电路为L2的简单电路，电流表测量电路电流，且示数为1.5A，根据欧姆定律可知，L2的电阻R2=UI=3V1.5A=2Ω；
当开关S闭合时，两灯泡并联，电流表测量干路电流，且示数为2A，根据欧姆定律可知，通过L2的电流I2=UR2=3V2Ω=1.5A，
根据并联电路的电流特点可知通过L1的电流I1=I′−I2=2A−1.5A=0.5A，
L1的电阻R1=UI1=3V0.5A=6Ω，
L1和L2的总电阻。
故答案为：0.5；1.5；6；1.5。
当开关S断开时，电路为L2的简单电路，电流表测量电路电流，且示数为1.5A，根据欧姆定律可知L2的电阻；
当开关S闭合时，两灯泡并联，电流表测量干路电流，且示数为2A，根据欧姆定律可知通过L2的电流，根据并联电路的电流特点可知通过L1的电流，
根据欧姆定律可得出L1的电阻及L1和L2的总电阻。
本题考查等效电路分析、并联电路的特点欧姆定律的应用等知识，属于对基础知识的考查，有一定难度。
21.【答案】63640.75
【解析】解：(1)当S、S1闭合，滑动变阻器滑片P在最右端时，灯泡L与滑动变阻器R并联，由于灯泡L正常发光，则电源电压；
(2)根据P=U2R得：
灯的电阻RL=UL2PL=(6V)23W=12Ω；
当S闭合，S1断开，滑动变阻器滑片P在中点时，滑动变阻器与灯串联，电流表测电路的电流，电流表的示数为0.2A，
由I=UR可知灯的电压为：
UL′=I×RL=0.2A×12Ω=2.4V，
根据串联电路的规律可知：
滑动变阻器两端的电压为，
根据I=UR可得变阻器连入电路的电阻大小为：
；
故滑动变阻器的最大阻值为：
；
(3)当开关S、S1都闭合，滑动变阻器滑片P在最左端时，根据电阻的并联，此时电路中的总电阻最小：
，
故电路的最大功率为：
；
根据P=U2R可知：当电路的电阻最大时功率最小，根据电阻的串联，电阻的最大电阻：
，
故最小功率为：
。
故答案为：6；36；4；0.75。
(1)当S、S1闭合，滑动变阻器滑片P在最右端时，灯泡L与滑动变阻器R并联，由于灯泡L正常发光，根据灯泡的额定电压可知电源电压；
(2)根据P=U2R得出灯的电阻：
当S闭合，S1断开，滑动变阻器滑片P在中点，滑动变阻器与灯串联，电流表测电路的电流，由欧姆定律求出灯的电压，根据串联电路的规律和欧姆定律求出变阻器连入电阻的大小，从而得出滑动变阻器的最大阻值；
(3)根据P=UI得出灯的额定电流即电路中的最大电流，根据P=UI求出电路的最大功率；
根据P=U2R可知：当电路的电阻最大时功率最小，根据电阻的串联得出电阻的最大电阻，从而得出最小功率，最后求出电路的最小功率与最大功率之比。
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是电路的分析，题目难度较大。
22.【答案】解：(1)三孔插座的上面的孔接地线，左孔接入零线，右孔解火线。如图。
(2)电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套。如图。
【解析】(1)三孔插座的接法：上面接地线，左边接零线，右边接火线。
(2)家庭电路中，火线首先过保险丝进入开关，然后再进入灯泡顶端的金属点，零线直接和灯泡的螺旋套相连，在更换灯泡时，断开开关，切断火线，操作更安全。
(1)三孔插座的接法记忆窍门：上孔接地线理解成--“上帝”，左孔接零线理解成--一切从零开始。
(2)掌握家庭电路中灯泡、开关、保险丝、两孔插座、三孔插座的接法。
23.【答案】解：因两节干电池串联，所以电源的电压为3V，两灯泡分得的电压小于3V，故电压表的量程均为0∼3V；
然后依次灯泡L2、L1、开关串联组成电路，最后把V1和L1并联，V2与L2并联即可，如下图所示：
【解析】根据题意可知，电源为两节干电池串联，根据两灯泡分得的电压确定两电压表的量程，且电灯L1与L2串联；电压表V1测L1两端的电压说明V1和L1并联，V2测L2两端的电压说明V2与L2并联，据此连接电路图。
本题考查了根据题意连接实物电路图，关键是根据电源的电压确定电压表的量程、根据电压表的正确使用确定连接，连接过程要注意正负接线柱的连接。
24.【答案】解：由题意可知，只有当两间洗手间的门都关上时(即两开关都闭合)，指示灯才会发光，说明两开关相互影响、不能独立工作，即两开关为串联，共同控制指示灯，如下图所示：
【解析】由题意可知，只有当两间洗手间的门都关上时指示灯才会发光，说明两开关相互影响、不能独立工作即为串联，共同控制指示灯，据此进行解答。
本题考查了串并联电路的设计，根据题意得出两开关的特点判断出连接方式是关键。
25.【答案】解：裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P=UI可知，会导致电路中电流过大。
故答案为：容易发生短路；空气开关；总功率过大。
【解析】家庭电路中电流过大的原因有两个：短路和用电器的总功率过大。
本题考查了家庭电路中电流过大的原因，属于基础知识，要熟记。
26.【答案】解：
(1)燃油完全燃烧放出的热量为：
；
(2)由v=st得，通过的路程为：
s=vt=90km/h×20×160h=30km=3×104m；
因为汽车匀速直线行驶，所以牵引力F=f=900N；
汽车行驶中牵引力所做的功为：
W=Fs=900N×3×104m=2.7×107J；
牵引力做功的功率为：
P=Wt=2.7×107J20×60s=2.25×104W；
(3)蓄电池增加的电能：W′=1.9×108J×10%=1.9×107J，
汽车内燃机的效率为：
η=W+W′Q=2.7×107J+1.9×107J9.2×107J×100%=50%。
答：(1)该汽车此次行驶中，若燃油完全燃烧可放出9.2×107J的热量；
(2)该汽车行驶中牵引力做功的功率为2.25×104W；
(3)该汽车内燃机的效率是50%。
【解析】(1)知道内燃机消耗燃油的质量和燃油的热值，根据求出完全燃烧释放的热量；
(2)根据速度公式求出行驶的路程，利用W=Fs求出牵引力做的功，利用P=Wt求出牵引力做功的功率；
(3)已知蓄电池组储存的最大电能，由最大值的10%求出增加的电能，这样被有效利用的能量为做的功和转化成的电能之和，根据η=WQ求出内燃机的效率。
本题综合考查了热量、功、功率和热机的效率的计算，涉及的知识点多，计算多，正确理解题意，灵活运用公式是关键。
27.【答案】解：(1)由图可知，R2阻值调为零时电风扇与电阻R1并联，
由并联电路特点知，U=UM=U1=220V，
由欧姆定律可得，通过R1的电流：
I1=U1R1=220V50Ω=4.4A，
由P=UI可得，通过电风扇的电流：
IM=PMUM=44W220V=0.2A，
所以干路电流：I=I1+Im=4.4A+0.2A=4.6A；
(2)由题知，温控关光闭合5分钟然后断开1分钟，如此循环，
所以通电6min，R1工作时间：
t=5min=300s，
R1产生的电热：
Q=I12R1t=(4.4A)2×50Ω×300s=2.904×105J；
(3)由图可知，R1与R2串联，再与电风扇并联，
由串联电路特点知：
UR1=U−UR2=220V−20V=200V，
此时通过温控电路的电流为：
，
此时温控电路消耗的电功率为：
，
电路消耗的总功率为：
。
答：(1)温控开关闭合，R阻值调为零时，通过干路的电流为4.6A；
(2)R2阻值调为零，当定时开关显示已工作6分钟时，R1一共产生2.904×105J的电热；
(3)温控开关闭合，谓节R2的阻值使其两端电压为20V，此时电路的总功率924W。
【解析】(1)由图知，R2阻值调为零时电风扇与电阻R1并联，由并联电路特点和欧姆定律计算干路中电流；
(2)由题意可得6minR1的工作时间，由焦耳定律计算R1产生的电热；
(3)由图可知，R1与R2串联，再与电风扇并联，由串联电路特点和欧姆定律先计算温控电路消耗电功率，从而计算电路的总功率。
本题考查了串联和并联电路特点、欧姆定律以及电功率公式的应用，正确分析电路的连接方式，灵活运用公式是解题的关键。
28.【答案】自下而上 搅拌使液体受热均匀 加热时间 BA2.1×103 1.68×104
【解析】解：(1)因要用酒精灯的外焰加热，故实验前，按自下而上的顺序组装器材；
(2)实验中使用玻璃棒的目的是搅拌使液体受热均匀；根据转换法，实验中两种液体吸收热量的多少可通过加热时间比较；
(3)根据实验数据绘制的如图乙的温度与时间的关系图像所示可知：
质量相等的A和B两种液体，在吸收相同热量时(加热相同时间5分钟)，B升高的温度为：
50℃−10℃=40℃；
A升高的温度为：
30℃−10℃=20℃；
B升温较高，由比较吸能力的方法，A的比热容较大；
(5)如果A、B两液体中有一种液体是水，因水的吸热能力强，比热容大，那么A是水；
根据Q=cm△t，在质量和吸热相同的情况下，升高的温度与比热容成反比，则另外一种液体的比热容是：
cB=20℃40℃×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)；
加热5分钟200g的B液体吸收的热量为：
。
故答案为：(1)自下而上；(2)搅拌使液体受热均匀；加热时间；(3)B；A；(4)2.1×103；1.68×104。
(1)根据用酒精灯的外焰加热，确定组装器材的顺序，确保一次调整到位；
(2)为使液体受热均匀，实验中要使用玻璃棒不断搅拌；我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(3)使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
根据图乙得出加热5分钟，B和A升高的温度，据此分析；
(4)根据Q=cm△t，在质量和吸热相同的情况下，升高的温度与比热容成反比得出另一种液体的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用、注意事项和比较吸热能力的方法及Q=cm△t的运用，为热学中的重要实验。
29.【答案】断路 6 变大 变大 控制定值电阻两端的电压不变 4
【解析】解：(1)图甲中滑片位于左端，滑动变阻器连入电路的阻值最大，则应使右下接线柱连入电路，如下所示：
(2)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电路可能断路，电压表示数接近电源电压，电压表与电源连通，原因是定值电阻发生了断路；
(3)排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，电压表选用0−15V量程，分度值为0.5V，此时电压表的示数为6V；
(4)根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，即移动滑片使滑动变阻器接入电路的阻值变大；
(5)由串联电路的规律及分压原理有：
方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小：
9V−UVUV=50Ω40Ω，UV=4V，故若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，他应控制电压表的示数最小为4V。
故答案为：(1)见解答；(2)断路；(3)6；(4)变大；变大；控制定值电阻两端的电压不变；(5)4。
(1)变阻器按一上一下连入电路中与电阻串联；
(2)若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据电压表选用大量程确定分度值读数；
(4)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化；
(5)由串联电路的规律及分压原理得出电阻的最小电压。
本题探究“电流与电阻关系”的实验，考查电路连接、故障分析、控制变量法、电压表读数、操作过程等。
30.【答案】R=UI B 电源电压过大 选用电流表的量程太小 8 求平均值减小测量误差 将滑动变阻器滑到B端，闭合开关S，读出电压表的读数，记为U2 U2RU1−U2
【解析】解：(1)测量电阻的原理是R=UI；
(2)由图知，滑动变阻器的下面接了左边的接线柱，为保护电路，闭合开关前，应将滑片移至右边，即B端，使其阻值最大；
(3)操作正确，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明电路中的电流较大，根据影响电流的因素，可能是电源电压过大或电流表的量程选择偏小或滑动变阻器的最大阻值偏小；
(4)由图乙知，电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；由图丙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.3A；
则R=UI=2.4V0.3A=8Ω；
本实验中多次测量的目的是求平均值减小测量误差；
(5)①将滑动变阻器滑到A端，闭合开关S，读出电压表的读数，记为U1；
②将滑片移至B端，闭合开关S，读出此时电压表的示数为U2，
在①中，为待测电阻的简单电路，电压表示数即为电源电压；
在②中，两电阻串联，电压表测待测电阻的电压，由串联电路电压的规律，则滑动变阻器两端的电压为：；
根据分压原理：U1−U2U2=RRX，则Rx=U2RU1−U2。
故答案为：(1)R=UI；(2)B；(3)电源电压过大；选用电流表的量程太小；(4)8；求平均值减小测量误差；(5)将滑动变阻器滑到B端，闭合开关S，读出电压表的读数，记为U2；U2RU1−U2。
(1)实验中根据R=UI来测量电阻值；
(2)为保护电路，闭合开关前，应将滑片移至最大阻值处；
(3)刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明滑动电路中的电流太大，可能是电路中发生短路或滑动变阻器的电阻太小造成；
(4)根据图乙和图丙读出电流表和电压表的示数，由欧姆定律计算出电阻值；
(5)没有电流表，利用已知电阻和被测电阻串联找电流相等；被测电阻和已知最大阻值的滑动变阻器串联，电压表与被测电阻并联，滑动变阻器为最大值时，电压表测被测电阻电压，根据串联电路电压特点，求滑动变阻器电压，求滑动变阻器电流，即被测电阻电流，根据R=UI计算电阻。
本题用伏安法测电阻，考查实验原理、注意事项、电表读数及电阻计算及设计方案测电阻的能力。
31.【答案】不相同 使结论具有普遍性 断路 更换小量程 电压表的正负接线柱接反了
【解析】解：(1)为了使探究得出的结论具有普遍意义，应该先选择灯泡规格相同，再选择规格不相同的小灯泡进行实验；
(2)若L1短路，电压表示数为0，电路为通路，L2发光，不符合题意；
若L1断路，闭合开关S后，灯L1、L2均不发光，电压表与灯L2串联在电路中，电压表测电源电压，电压表有示数，符合题意，故电路中出现的故障可能是L1发生了断路；
(3)由图可知，测量时，电压表指针偏转角度太小，说明选用的量程过大，测量误差较大；为了使实验结果更准确，接下来他应该断开开关，电压表换用0∼3V的量程；
(4)因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，故小聪的做法是错误的。
故答案为：(1)不相同；使结论具有普遍性；(2)断路；(3)更换小量程；(4)电压表的正负接线柱接反了。
(1)为了避免实验结论的偶然性，得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验；
(2)逐一分析每个选项，找出符合题意的答案；
(3)实验时，电流表的指针偏转角度太小，说明选用的量程过大，据此回答；
(4)测电压时要注意电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转。
本题“探究串联电路的电压关系”实验，考查归纳法的运用和电压表的使用，本实验也是中考的重点实验之一。
32.【答案】0.280.7不能 电阻两端的电压超过电压表量程
【解析】解：(1)在“测量小灯泡的电功率”实验中，需要测量出小灯泡两端的电压，故电压表应并联在小灯泡的两端；而图片中的电压表测量的是电源的电压，改正如图所示：
；
(2)闭合开关，移动滑片，使电压表示数为2.5V，小灯泡正常发光，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.28A，则小灯泡的额定功率为：P=UI=2.5V×0.28A=0.7W；
(3)若将阻值约为50Ω的电阻接入图甲中小灯泡所在位置，当变阻器连入电路的电阻最大为20Ω时，电压表示数最小，由欧姆定律和串联电路的规律，电压表示数：
，
故不能将阻值约为50Ω的电阻接入图甲中小灯泡所在位置(其他连接均不变)测量其阻值，理由是：电阻两端的电压超过电压表量程。
(4)①闭合S1，灯泡与滑动变阻器串联接入电路中，电流表测量电路中的电流，调节滑片P使电流表示数为，此时灯泡正常发光；
②闭合S2，灯泡被短路，只有滑动变阻器接入电路中，保持滑片位置不变，电流表示数为I1；则滑动变阻器接入电路的电阻为：；
③闭合S1时，滑动变阻器两端的电压为：；
则灯泡两端的电压，即灯泡的额定电压为：；；
小灯泡正常发光时的电阻；
额定功率。
故答案为：(1)如图；(2)0.28；0.7；(3)不能；电阻两端的电压超过电压表量程；；。
(1)在“测量小灯泡的电功率”实验中，电压表应并联在小灯泡的两端；
(2)根据电流表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；
(3)当变阻器连入电路的电阻最大为20Ω时，电压表示数最小，由欧姆定律和串联电路的规律得出电压表最小示数，并与电压表选用的量程比较；
(4)首先根据开关的闭合情况判定电路的连接方式，根据欧姆定律求出滑动变阻器接入电路的电阻，然后根据欧姆定律写出电阻的表达式，根据P=UI写出功率的表达式。
本题是测量小灯泡额定电功率的实验，考查电路连接、操作过程、对器材的选择、欧姆定律的应用及设计方案测额定功率的能力。
2020-2021学年辽宁省本溪市九年级（上）期末物理试卷
1. 下列估测数据中，最接近实际的是( )
A. 家庭用台灯工作时的电流约为2A B. 我国家庭电路的电压为220V
C. 长1m的铜导线电阻约为100Ω D. 家用电饭锅的额定功率约为30W
2. 下列说法正确的是( )
A. 只要有电压，电路中就一定有电流
B. 电压表和电流表都能直接接在电源两极上
C. 千瓦时和焦耳都是电能的单位
D. 通电时间越长，电流做功越多
3. 下列现象能说明分子运动快慢跟温度有关的是( )
A. 打开一盒香皂，很快就会闻到香味
B. 空气容易被压缩
C. 湿衣服在阳光下比在阴天更容易干
D. 两块用水刚洗干净的平玻璃板叠在一起不易分开
4. 2020年6月23日，长征三号乙运载火箭搭载着北斗三号最后一颗全球组网卫星成功发射，标志着我国全面完成北斗全球卫星导航系统星座部署，下列说法正确的是( )
A. 燃料燃烧是将化学能转化为内能
B. 卫星的太阳能电池板将太阳能转化为内能
C. 火箭升空时是动能转化为机械能
D. 燃料使用液态氢，主要是因为清洁无污染
5. 下列关于家庭电路和安全用电的说法正确的是( )
A. 可以在高压线或变压器周围玩耍
B. 输电线进户首先接的是电能表
C. 发现有人触电时应先救人再切断电源
D. 用电器的三脚插头可改为两脚插头使用
6. 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是( )
A. 验电器原理是异种电荷相互吸引
B. C棒与其手柄D均为导体
C. 当C棒接触两验电器的金属球时，产生的电流方向为A到B
D. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
7. 标有“220V 11W”的甲灯、“36V 11W”的乙灯和“12V 11W”的丙灯都正常工作时( )
A. 甲灯最亮 B. 乙灯最亮 C. 丙灯最亮 D. 三灯一样亮
8. 下列事例，属于防止电流热效应产生危害的是( )
A. 养鸡场使用电热孵化器孵小鸡
B. 家里使用电热水壶烧水
C. 小明妈妈用电熨斗熨衣服
D. 电脑温度过高时，风扇给电脑降温
9. 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是( )
A. 电流表的示数变小 B. 电压表的示数变大
C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大
10. 以下操作中，相应物理量的数值前后发生改变的是( )
A. 一根导线剪掉一半，剩下导线的电阻
B. 一杯牛奶喝掉一半，剩下牛奶的密度
C. 一桶汽油燃烧掉一半，剩下汽油的热值
D. 一瓶水喝掉一半，剩下水的比热容
11. 下列说法中正确的是( )
A. 热机效率越高，做有用功就越多
B. 物体的内能增大，其温度不一定升高
C. 质量相同的两种燃料完全燃烧，热值大的放出热量多
D. 加热质量相同的不同种物质，比热容大的吸收热量多
12. 某兴趣小组探究小台灯电路中各物理量的关系，如图所示。已知小灯泡的规格为“3V0.9W”，假设灯泡电阻不变，电源电压为3V.在探究过程中，闭合开关S，无论如何调节滑动变阻器，电流表示数都不会低于0.1A.则下列说法中正确的是( )
A. 小灯泡的电阻为10Ω
B. 当电流表示数为0.2A时，电压表示数为2V
C. 滑动变阻器的最大阻值为30Ω
D. 该电路消耗的最大功率与最小功率之比为3：1
13. 如图甲是小明家电能表的数据或信息。
(1)小明关闭了家里的其他用电器，只让一个电炉正常工作6min后，观察电能表的铝盘转过了300圈，这个电炉6min消耗的电能是______ kW⋅h；
(2)若小明家的电能表上月尾的示数如图甲所示，本月尾的示数如图乙所示，按电费为0.61元/kW⋅h计算，小明家该月应交电费为______ 元。
14. 如图是练习使用测电笔的两种情形，______ 图方法是正确的，按正确方式使用测电笔，将笔尖插入插座左孔时氖管不发光，插入右孔时氖管发光，则说明火线在______ 孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，会将金属外壳与______ 相连。
15. 在日常生活中，我们经常用“热”字，但它们的含义往往不同。例如，“今天的天气很热”，这里的“热”字表示是______；“摩擦生热”，这里的“热”字表示的是______；“物体吸热升温”，这里的“热”字表示的是______。可见，同一个“热”字含义不同。
16. 如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为______V，灯L2两端的电压为______V，电源电压为______V。
17. 如图为冬季家庭取暖常用的电油汀，为了使它通电后能快速升温，在电油汀内部应充入比热容较______ 的液体；为了防止发生爆裂，该液体还应该具有沸点______ 的特点，用电油汀取暖是利用______ 的方式改变人体的内能。
18. 吸尘器正常工作一段时间后，机身的温度会升高，这是电流的______效应，一个“220V、440W”的吸尘器，线圈电阻是10Ω，工作1min消耗的电能是______J，产生的热量是______J。
19. 某四冲程汽油机的飞轮转速为6000r/min，则该汽油机1s内，经历______ 个工作循环，有______ 个冲程，对外做功______ 次。
20. 如图所示的电路中，电源电压为3V，当开关S断开时，电流表示数为1.5A；当开关S闭合时，电流表示数为2A，则开关S闭合时，通过L1的电流为______ A，通过L2的电流为______ A，L1的电阻为______ Ω，L1和L2的总电阻为______ Ω。
21. 如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样(不计温度对灯丝电阻的影响)。当S、S1闭合，滑动变阻器滑片P在最右端时，小灯泡L正常发光，则电源电压为______ V。当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，则滑动变阻器的最大阻值是______ Ω，此电路消耗的最大功率为______ W，最小功率为______ W。
22. 请用笔画线代替导线，将如图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。
23. 将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
24. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时(每扇门的插销都相当于一个开关)，车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。请你设计上述电路，并将电路图画在图中方框内。
25. 家庭电路中，导线绝缘皮容易破损或老化，如果裸露的导线相接触，电路会发生什么故障？这时电路中的“漏电保护器”和“空气开关”哪个会跳闸保护电路？除此之外，会导致电路中电流过大的原因还可能有什么？
26. 油电混合动力汽车是新型节能汽车。这种汽车在内燃机启动时给车提供动力，同时也给动力蓄电池组充电。已知某混合动力汽车所用蓄电池能够储存的最大电能是1.9×108J，若该车以90km/h的车速匀速直线行驶20min，此时所受阻力f大小为900N，蓄电池组的电能增加了最大电能的10%，内燃机共消耗燃油20kg。则：
(1)该汽车此次行驶中，若燃油完全燃烧可放出多少热量？
(2)该汽车行驶中牵引力做功的功率是多少？
(3)该汽车内燃机的效率是多大？
27. 如图甲所示，是某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示。使空气循环流动的电风扇“220V44W”的字样，R1、R2为加热空气的电热丝，其中R1的阻值为50Ω.在某次熔烤薯条的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此循环，求过程中：(不考虑温度对电阻的影响)
(1)温控开关闭合，R2阻值调为零时，通过干路的电流为多大？
(2)R2阻值调为零，当定时开关显示已工作6min时，R1一共产生多少J的电热？
(3)温控开关闭合，调节R2的阻值使其两端电压为20V，此时电路的总功率为多大？
28. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器(图中用虚线形表示)分别装入质量相等的A、B两种液体，用相同的装置加热。
(1)实验前，按______ (选填“自上而下”或“自下而上”)的顺序组装器材。
(2)实验中使用玻璃棒的目的是______ ，实验中两种液体吸收热量的多少可通过______ (选填“液体升高的温度”或“加热时间”)比较。
(3)根据实验数据绘制的温度与时间的关系图像如图乙所示，分析图像可知：质量相等的A和B两种液体，在吸收相同热量时，______ 升温较高，______ 的比热容较大。(均选填“A”或“B”)
(4)如果A液体是水，则B液体的比热容是______ J/(kg⋅℃)，加热5分钟200g的B液体吸收的热量为______ J。[已知：为4.2×103J/(kg⋅℃)]
29. 小飞同学在探究“电流与电阻关系”的实验中电源电压9V不变，滑动变阻器规格为“50Ω2A”，电流表、电压表各一个，10Ω、20Ω、30Ω、40Ω定值电阻各一个。
(1)请用笔画线代替导线将图甲的实验电路补充完整。(要求：滑动变阻器连入电路的阻值最大)
(2)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，原因是定值电阻发生了______ (填“短路”或“断路”)。
(3)排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，此时电压表的示数为______ V。
(4)接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，电压表示数______ (填“变大”或“变小”)，然后他移动滑片使滑动变阻器接入电路的阻值______ (填“变大”或“变小”)，他这样操作的目的是______ 。
(5)若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，他应控制电压表的示数最小为______ V。
30. 小聪同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是______ 。
(2)闭合开关S前，滑动变阻器滑片P应置于______ 端(选填“A”或“B”)。
(3)假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①______ ；②______ 。
(4)小聪同学重新按如图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=______ Ω，该实验需要多次测量的原因是______ 。
(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。
实验步骤如下：
①滑动变阻器滑到A端，闭合开关S，读出电压表的读数，记为U1；
②______ ；
③读出滑动变阻器的最大值R；
④被测电阻Rx的阻值为：Rx=______ (写出表达式)。
31. 小希和小聪一起进行“探究串联电路的电压关系”的实验。
(1)为了使探究得出的结论具有普遍意义。L1、L2应该选择先选择灯泡规格相同，再选择______(选填“相同”或“不相同”)的小灯泡，这样做的目的是______。
(2)小希根据图甲连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1发生了______(选填“短路”或“断路”)。
(3)小聪帮助小希排除故障后，重新闭合开关，电压表示数如图乙所示，为了使测量结果更准确，接下来他应该______。
(4)测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是______。
32. 在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为8Ω，滑动变阻器的规格为“20Ω1A”。图甲是某实验小组连接的实验电路。
(1)经检查发现有一条导线连接错误，请在该导线上打“×”，并画出正确连线。
(2)排除故障后，闭合开关，移动滑片，使电压表示数为______ V，小灯泡正常发光。电流表示数如图乙所示，则小灯泡的额定功率为______ W。
(3)能否将阻值约为50Ω的电阻接入图甲中小灯泡所在位置(其他连接均不变)测量其阻值，你的判断是______ ，理由是______ 。
(4)实验中电压表损坏，小明增加几个开关，并设计了如图丙所示的电路图，测量额定电流为的小灯泡的额定电功率，请你帮他将实验步骤补充完整(已知电源电压为U)
①闭合S1，调节滑片P使电流表示数为；
②闭合S2，保持滑片位置不变，电流表示数为I1；
③小灯泡正常发光时的电阻RL=______ 、额定功率______ 。
答案和解析
1.【答案】B
【解析】解：A、家用台灯的功率约25W，家庭电路的电压是220V，台灯电流约为I=PU=25W220V≈0.1A，故A错误。
B、我国家庭电路的电压为220V，故B正确。
C、长1m的铜导线电阻远小于100Ω，故C错误。
D、家用电饭锅的额定功率约1000W，故D错误。
故选：B。
(1)家用台灯的功率约25W，根据P=UI求出电流大小。
(2)我国家庭电路的电压为220V。
(3)铜导线的电阻很小，可以忽略不计。
(4)家用电饭锅的额定功率约1000W。
对于估计性的问题，可以直接估计，也可以通过计算估计，要熟练掌握。
2.【答案】C
【解析】解：A、形成持续电流的条件是：电路两端有电压，且电路为通路，因此，电路两端有电压，电路中不一定有电流，故A错误；
B、电流表的内阻很小，相当于导线，若直接接在电源的两极上，会造成电源短路，不能直接接在电源的两极上，电压表可以直接接在电源两极上，故B错误；
C、千瓦时和焦耳都是电能的单位，故C正确；
D、由电流做功的公式W=UIt可知，电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和通电时间，所以不能说通电时间越长，电流做功越多，故D错误。
故选：C。
(1)电源是提供电压的装置，电压是形成电流的原因。有电压，电路是通路，电路中才会有持续的电流；
(2)根据电流表和电压表的使用方法分析；
(3)电能的单位有焦耳和千瓦时；
(4)电流做功的公式W=UIt，则分析公式可知决定电功的因素。
本题主要考查了电流的形成，电流表、电压表的连接方法，电功的单位，电功的概念等，属电学基础题。
3.【答案】C
【解析】解：A、“打开一盒香皂，很快就会闻到香味”说明了分子在不停地做无规则运动．故A不符合题意．
B、空气容易被压缩，是因为分子间有空隙较大．故B不符合题意．
C、湿衣服在阳光下比在阴天更容易干，因为阳光下，温度高，分子运动快．故C符合题意．
D、两块用水刚洗干净的平玻璃板叠在一起不易分开，因为两块玻璃板之间的缝隙被水分子填满。分子与分子之间存在引力，所以会把两块玻璃板粘在一起，故D不符合题意．
故选C.
要解答本题需掌握：温度越高，分子运动越剧烈．
本题主要考查学生对分子动理论的了解和掌握，以及对热学其它一些知识点的认识．
4.【答案】A
【解析】解：A、燃料燃烧的过程是将化学能转化为内能的过程，故A正确；
B、卫星上的太阳能电池板将太阳能转化为电能；故B错误；
C、火箭发射升空时，发动机内燃烧燃料，将燃料内能转化为火箭的机械能；故C错误；
D、火箭的燃料使用液态氢，主要是因为它的密度小且热值大，在同样情况下，可以释放更多的热量；故D错误。
故选：A。
(1)燃料燃烧的过程是将化学能转化为内能的过程；
(2)太阳能电池工作时把太阳能转化为电能。
(3)火箭发射升空时，内能转化为火箭的机械能。
(4)氢的热值大，在同等情况下可以放出更多的热量。
本题考查了学生对燃烧的能量转化、太阳能电池能量转化、以及内能与机械能能量的转化的了解和掌握，属于基础性题目，比较简单。
5.【答案】B
【解析】解：
A、不接触低压带电体、不靠近高压带电体，故不能在高压线或者变压器附近玩耍，故A错误；
B、输电线进户后应先接电能表，故B正确；
C、发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施，故C错误；
D、若把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故D错误。
故选：B。
(1)安全用电的原则是：不接触低压带电体、不靠近高压带电体；
(2)家庭电路中电能表的作用是测量家里消耗了多少电能，接在家庭电路的干路上；
(3)发现有人触电，一定要及时切断电源；
(4)用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替。
本题考查了安全用电的常识。安全用电的原则是：不接触低压带电体，不靠近高压带电体。
6.【答案】C
【解析】
【分析】
本题考查两种电荷、验电器原理、以及电流的方向的规定。
(1)验电器原理是同种电荷相互排斥；
(2)手柄应是绝缘体；正负电荷的规定：丝绸摩擦过的玻璃棒带正电，缺少电子；
(3)正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反；
(4)用丝绸摩擦过的玻璃棒失去电子带正电。
【解答】
A.验电器是利用同种电荷相互排斥的原理，故A错误；
B.C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C.丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D.丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。
故选C。
7.【答案】D
【解析】解：三盏电灯都正常发光时，三盏电灯的实际功率都等于各自的额定功率，
由题可知，三盏电灯额定功率相等，所以它们的实际功率相等，一样亮。
故选：D。
灯泡亮度由实际功率决定，只要判断出灯泡的实际功率大小即可解答。
本题只要知道灯泡亮度由实际功率决定以及灯泡正常发光时的功率和额定功率相等即可解答。
8.【答案】D
【解析】解：
ABC、用电热孵化器孵小鸡、使用电热水壶烧水、用电熨斗熨衣服，都是将电能转化为内能，属于利用电流的热效应，故ABC不符合题意；
D、电脑温度过高时，风扇会及时启动，给电脑降温，是为了防止电热产生危害，故D符合题意。
故选：D。
任何导体中有电流时，导体都要发热，这种现象叫做电流的热效应，是电能转化为内能。生活中，有时候可以利用电流的热效应，例如各种电热器；有时候，需要防止电流的热效应带来的危害。
本题考查了电流的热效应的应用，及防止由于电流热效应带来的危害，属于基础题目。
9.【答案】ABD
【解析】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
AB、因感光电阻的阻值随光照强度的增大而减小，所以，当烟雾浓度增大时，光照变弱，感光电阻R阻值变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，即电流表的示数变小；
由U=IR可知，R0两端的电压变小，
因串联电路中总电压等于各分电压之和，所以，R两端电压变大，即电压表的示数变大，故AB正确；
CD、因电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误、D正确。
故选：ABD。
由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
根据题意得出当有烟雾遮挡射向R的激光时R的阻值变化，根据欧姆定律可知电路中电流变化和R0两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进一步可知电压表与电流表的示数之比的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，从题干中获取有用的信息是关键。
10.【答案】A
【解析】解：A、导体的电阻与其长度、横截面、材料等有关，若一根导线剪掉一半，则剩下导线的电阻发生改变，故A符合题意；
B、物体的密度随温度、压力的变化而改变，但不随物体自身的质量或体积的变化而变化，则剩下牛奶的密度不变，故B不符合题意；
C、热值是指单位质量(或体积)的燃料完全燃烧时所放出的热量，一桶汽油燃烧掉一半，剩下汽油的热值不变，故C不符合题意；
D、比热容是物质的一种特性，反映了物质吸热和放热能力的大小，与物质种类和状态有关，与质量无关，一瓶水喝掉一半后剩下水的比热容不变，故D不符合题意。
故选：A。
(1)电阻时导体本身的一种性质，与其长度、横截面、材料等有关；
(2)密度和比热容都是物质的特性，热值是燃料的特性，由物质本身确定，这些属性是不变的。
此题考查的是我们对电阻、比热容、热值和密度的理解，密度、热值、比热容是物质的特性，与物体的质量无关。
11.【答案】BC
【解析】解：
A、效率越高，热机用来做有用功的能量与燃料完全燃烧产生的能量之比大，热机做的有用功越多，故A错误；
B、物体内能增增加，温度不一定升高，例如晶体的熔化过程中吸收热量，但温度保持不变，故B正确；
C、由可知，质量相等的两种燃料完全燃烧，热值大的燃料放出的热量多，故C正确；
D、由Q=cm△t可知，质量和升高的温度都相同时，比热容大的吸收热量多，故D错误。
故选：BC。
(1)热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比；比值越大，则效率越高；据此分析选择；
(2)物体吸收热量，内能增大，温度不一定升高，如晶体的熔化过程；
(3)热值是质量1kg的某种燃料完全燃烧放出的热量；
(4)根据比热容的特点及公式Q=cm△t分析判断即可。
本题考查了热机效率、温度与内能的关系、热值以及比热容概念的理解，是中招考试的热点。
12.【答案】AD
【解析】解：
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
(1)根据P=UI可得：
灯泡正常工作时的电流；
由I=UR可得：
灯泡电阻，故A正确；
B、当电流表示数为0.2A时，由I=UR可得：
灯泡两端的电压UL=IRL=0.2A×10Ω=2V，
因串联电路中总电压等于各分电压之和，则滑动变阻器两端的电压，即电压表示数为1V，故B错误；
C、已知电流表示数最小为0.1A，则由I=UR可得：
电路中的总最大电阻为，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最大阻值：
，故C错误；
D、当灯泡正常工作时的电流最大为；则消耗的最大功率与最小功率：：：：0.1A=3：1，故D正确。
故选：AD。
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
(1)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，根据欧姆定律求出灯泡的电阻；
(2)当电流表示数为0.2A时，根据欧姆定律求出灯泡两端的电压，根据串联电路的电压特点可知电压表示数；
(3)由于无论如何调节滑动变阻器，电流表示数都不会低于0.1A，则根据欧姆定律求出电路中的总最大电阻，根据串联电路的电阻特点求出滑动变阻器接入电路中的最大电阻；
(4)当灯泡正常工作时电路中的电流最大，然后根据P=UI求出消耗的最大功率与最小功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的判断电路中的最大和最小电流是关键。
13.【答案】0.1122
【解析】解：(1)工作6min消耗电能W=13000×300kW⋅h×300=0.1kW⋅h；
(2)由表盘字样可知，小明家该月消耗的电能：W=376.5kW⋅h−176.5kW⋅h=200kW⋅h，
应交的电费：200kW⋅h×0.61元/kW⋅h=122元。
故答案为：(1)0.1；(2)122。
(1)根据表盘字样，用电器每消耗1kw⋅h的电能，电能表的铝盘就转过3000r；可求转过300r消耗的电能；
(2)用户消耗的电能为电能表示数之差，由此求出用电器消耗的电能，根据题意计算应交的电费。
本题考查电能表表盘字样的意义，难度不大。
14.【答案】甲 右 大地
【解析】解：(1)测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，故甲图正确；
(2)笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。插座的接法“左零右火”，因此将笔尖插入插座右侧的火线时氖管发光；
(3)电暖器接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连。
故答案为：甲；右；大地。
(1)测电笔是用来辨别零线和火线的工具，在使用时手要接触笔尾的金属体，但不能接触笔尖的金属体；
(2)使用测电笔时，应用手接触笔尾金属体，笔尖接触电线，若氖管发光，表明测电笔和人体加在火线和大地之间，测电笔接触的是火线；插座的接法：左零右火；
(3)金属外壳的用电器与其它用电器是并联，它的外壳要通过插座接地线。
本题考查了测电笔使用方法、插座的接法，属于基础题，学生易于掌握。
15.【答案】温度 内能 热量
【解析】解：(1)天气热，指的是气温高，这里的“热”指的就是“温度”；
(2)摩擦生热，指的是物体在克服摩擦力做功的过程中，温度升高，内能增加，这里的“热”指的是“内能”。
(3)物体吸热，指的是物体要从外界吸收热量，这里的“热”指的是“热量”；
故答案为：温度；内能；热量。
(1)温度是表示物体冷热程度的物理量，感觉热指的就是物体温度较高；
(2)热量是指物体在热传递过程中，能量转移的多少，是一个过程量，不能说物体含有多少热量，只能说吸收或放出多少热量；
(3)内能是物体内部所有分子热运动的动能和分子势能的和，任何物体在任何情况下都具有内能，是一个状态量，可以说物体含有内能。
同样是“热”含义却不一样，本题要求学生知道温度、热量和内能的相同点和不同点，并且能够区分温度、热量和内能。
16.【答案】2.53.56
【解析】解：(1)电源的电压U=4×1.5V=6V；
(2)由电路图可知，当S1闭合，S2断开时和当S1断开，S2闭合时，两灯泡始终串联；
当S1闭合，S2断开时，电压表测L1两端的电压，所以灯L1两端的电压U1=2.5V；
当S1断开，S2闭合时，电压表测电源的电压，所以电压表的示数U=6V；
灯L2两端的电压U2=U−U1=6V−2.5V=3.5V。
故答案为：2.5；3.5；6。
(1)由电源由4节全新干电池串联组成的可知电源的电压。
(2)由电路图可知，两灯泡串联，当S1闭合，S2断开时，电压表测L1两端的电压；当S1断开，S2闭合时，电压表测电源的电压；根据串联电路的电压特点求出L2两端的电压。
本题考查了串联电路的电压特点和电压表的示数，关键是根据电路图判断开关闭合、断开时两灯泡始终是串联的。
17.【答案】小 高 热传递
【解析】解：(1)由Q=cm△t可知，质量相同的不同物质在吸收相同的热量时，比热容小的温度升高的快，所以，为了使电油汀通电后能快速升温，应在电油汀内部应充入比热容较小的液体；
(2)为了防止电油汀发生爆裂，其内部应充入沸点高的液体，还可以达到更高的温度，取暖效果好；
(3)电油汀工作过程中电能转化为内能，温度较高，用电油汀取暖利用了热传递的方式增加了人体的内能。
故答案为：小；高；热传递。
(1)比热容是指单位质量的某种物质温度升高(或降低)1℃所吸收(或放出)的热量；质量相同的不同物质吸收相同的热量，比热容小的温度升高的快；
(2)为了防止电暖气爆炸，内部充入沸点高的液体，可以达到更高的温度，取暖效果好；
(3)改变内能有两种发生：做功和热传递。
本题考查了学生对比热容、沸点及热传递特点的了解和掌握，是一道联系实际的应用题，体现了物理规律与现实生活的密切联系。
18.【答案】热 2.64×104 2.4×103
【解析】解：(1)吸尘器正常工作时，由于将电能转化为了内能，机身的温度会升高，这是利用电流的热效应来工作的；
(2)吸尘器正常工作1min=60s，电动机消耗的电能：
W=Pt=440W×60s=2.64×104J；
根据P=UI得，通过线圈的电流：
I=PU=440W220V=2A；
产生的电热：
Q=I2Rt=(2A)2×10Ω×60s=2.4×103J。
故答案为：热；2.64×104；2.4×103。
(1)电流通过导体时向外放出热量的现象叫做电流的热效应；
(2)根据W=Pt求出消耗的电能；根据Q=I2Rt求出在1min内电流产生的热量。
本题考查电流的热效应、电动机产生热量、电功的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。
19.【答案】50 200 50
【解析】解：已知飞轮转速为6000r/min=100r/s，
因为单缸四冲程汽油机一个工作循环活塞往复2次，曲轴转动2周，做功1次，完成4个冲程，
所以该汽油机1s完成50个工作循环，200个冲程，对外做功50次，活塞往复50次。
故答案为：50；200；50。
内燃机一个工作循环活塞往复2次，曲轴转动2周，做功1次，完成4个冲程。
本题主要考查了内燃机的四冲程中做功次数与飞轮转数之间的关系，关键要搞清一个工作循环包括四个冲程，飞轮转两周，对外做功一次。
20.【答案】0.51.561.5
【解析】解：当开关S断开时，电路为L2的简单电路，电流表测量电路电流，且示数为1.5A，根据欧姆定律可知，L2的电阻R2=UI=3V1.5A=2Ω；
当开关S闭合时，两灯泡并联，电流表测量干路电流，且示数为2A，根据欧姆定律可知，通过L2的电流I2=UR2=3V2Ω=1.5A，
根据并联电路的电流特点可知通过L1的电流I1=I′−I2=2A−1.5A=0.5A，
L1的电阻R1=UI1=3V0.5A=6Ω，
L1和L2的总电阻。
故答案为：0.5；1.5；6；1.5。
当开关S断开时，电路为L2的简单电路，电流表测量电路电流，且示数为1.5A，根据欧姆定律可知L2的电阻；
当开关S闭合时，两灯泡并联，电流表测量干路电流，且示数为2A，根据欧姆定律可知通过L2的电流，根据并联电路的电流特点可知通过L1的电流，
根据欧姆定律可得出L1的电阻及L1和L2的总电阻。
本题考查等效电路分析、并联电路的特点欧姆定律的应用等知识，属于对基础知识的考查，有一定难度。
21.【答案】63640.75
【解析】解：(1)当S、S1闭合，滑动变阻器滑片P在最右端时，灯泡L与滑动变阻器R并联，由于灯泡L正常发光，则电源电压；
(2)根据P=U2R得：
灯的电阻RL=UL2PL=(6V)23W=12Ω；
当S闭合，S1断开，滑动变阻器滑片P在中点时，滑动变阻器与灯串联，电流表测电路的电流，电流表的示数为0.2A，
由I=UR可知灯的电压为：
UL′=I×RL=0.2A×12Ω=2.4V，
根据串联电路的规律可知：
滑动变阻器两端的电压为，
根据I=UR可得变阻器连入电路的电阻大小为：
；
故滑动变阻器的最大阻值为：
；
(3)当开关S、S1都闭合，滑动变阻器滑片P在最左端时，根据电阻的并联，此时电路中的总电阻最小：
，
故电路的最大功率为：
；
根据P=U2R可知：当电路的电阻最大时功率最小，根据电阻的串联，电阻的最大电阻：
，
故最小功率为：
。
故答案为：6；36；4；0.75。
(1)当S、S1闭合，滑动变阻器滑片P在最右端时，灯泡L与滑动变阻器R并联，由于灯泡L正常发光，根据灯泡的额定电压可知电源电压；
(2)根据P=U2R得出灯的电阻：
当S闭合，S1断开，滑动变阻器滑片P在中点，滑动变阻器与灯串联，电流表测电路的电流，由欧姆定律求出灯的电压，根据串联电路的规律和欧姆定律求出变阻器连入电阻的大小，从而得出滑动变阻器的最大阻值；
(3)根据P=UI得出灯的额定电流即电路中的最大电流，根据P=UI求出电路的最大功率；
根据P=U2R可知：当电路的电阻最大时功率最小，根据电阻的串联得出电阻的最大电阻，从而得出最小功率，最后求出电路的最小功率与最大功率之比。
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是电路的分析，题目难度较大。
22.【答案】解：(1)三孔插座的上面的孔接地线，左孔接入零线，右孔解火线。如图。
(2)电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套。如图。
【解析】(1)三孔插座的接法：上面接地线，左边接零线，右边接火线。
(2)家庭电路中，火线首先过保险丝进入开关，然后再进入灯泡顶端的金属点，零线直接和灯泡的螺旋套相连，在更换灯泡时，断开开关，切断火线，操作更安全。
(1)三孔插座的接法记忆窍门：上孔接地线理解成--“上帝”，左孔接零线理解成--一切从零开始。
(2)掌握家庭电路中灯泡、开关、保险丝、两孔插座、三孔插座的接法。
23.【答案】解：因两节干电池串联，所以电源的电压为3V，两灯泡分得的电压小于3V，故电压表的量程均为0∼3V；
然后依次灯泡L2、L1、开关串联组成电路，最后把V1和L1并联，V2与L2并联即可，如下图所示：
【解析】根据题意可知，电源为两节干电池串联，根据两灯泡分得的电压确定两电压表的量程，且电灯L1与L2串联；电压表V1测L1两端的电压说明V1和L1并联，V2测L2两端的电压说明V2与L2并联，据此连接电路图。
本题考查了根据题意连接实物电路图，关键是根据电源的电压确定电压表的量程、根据电压表的正确使用确定连接，连接过程要注意正负接线柱的连接。
24.【答案】解：由题意可知，只有当两间洗手间的门都关上时(即两开关都闭合)，指示灯才会发光，说明两开关相互影响、不能独立工作，即两开关为串联，共同控制指示灯，如下图所示：
【解析】由题意可知，只有当两间洗手间的门都关上时指示灯才会发光，说明两开关相互影响、不能独立工作即为串联，共同控制指示灯，据此进行解答。
本题考查了串并联电路的设计，根据题意得出两开关的特点判断出连接方式是关键。
25.【答案】解：裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P=UI可知，会导致电路中电流过大。
故答案为：容易发生短路；空气开关；总功率过大。
【解析】家庭电路中电流过大的原因有两个：短路和用电器的总功率过大。
本题考查了家庭电路中电流过大的原因，属于基础知识，要熟记。
26.【答案】解：
(1)燃油完全燃烧放出的热量为：
；
(2)由v=st得，通过的路程为：
s=vt=90km/h×20×160h=30km=3×104m；
因为汽车匀速直线行驶，所以牵引力F=f=900N；
汽车行驶中牵引力所做的功为：
W=Fs=900N×3×104m=2.7×107J；
牵引力做功的功率为：
P=Wt=2.7×107J20×60s=2.25×104W；
(3)蓄电池增加的电能：W′=1.9×108J×10%=1.9×107J，
汽车内燃机的效率为：
η=W+W′Q=2.7×107J+1.9×107J9.2×107J×100%=50%。
答：(1)该汽车此次行驶中，若燃油完全燃烧可放出9.2×107J的热量；
(2)该汽车行驶中牵引力做功的功率为2.25×104W；
(3)该汽车内燃机的效率是50%。
【解析】(1)知道内燃机消耗燃油的质量和燃油的热值，根据求出完全燃烧释放的热量；
(2)根据速度公式求出行驶的路程，利用W=Fs求出牵引力做的功，利用P=Wt求出牵引力做功的功率；
(3)已知蓄电池组储存的最大电能，由最大值的10%求出增加的电能，这样被有效利用的能量为做的功和转化成的电能之和，根据η=WQ求出内燃机的效率。
本题综合考查了热量、功、功率和热机的效率的计算，涉及的知识点多，计算多，正确理解题意，灵活运用公式是关键。
27.【答案】解：(1)由图可知，R2阻值调为零时电风扇与电阻R1并联，
由并联电路特点知，U=UM=U1=220V，
由欧姆定律可得，通过R1的电流：
I1=U1R1=220V50Ω=4.4A，
由P=UI可得，通过电风扇的电流：
IM=PMUM=44W220V=0.2A，
所以干路电流：I=I1+Im=4.4A+0.2A=4.6A；
(2)由题知，温控关光闭合5分钟然后断开1分钟，如此循环，
所以通电6min，R1工作时间：
t=5min=300s，
R1产生的电热：
Q=I12R1t=(4.4A)2×50Ω×300s=2.904×105J；
(3)由图可知，R1与R2串联，再与电风扇并联，
由串联电路特点知：
UR1=U−UR2=220V−20V=200V，
此时通过温控电路的电流为：
，
此时温控电路消耗的电功率为：
，
电路消耗的总功率为：
。
答：(1)温控开关闭合，R阻值调为零时，通过干路的电流为4.6A；
(2)R2阻值调为零，当定时开关显示已工作6分钟时，R1一共产生2.904×105J的电热；
(3)温控开关闭合，谓节R2的阻值使其两端电压为20V，此时电路的总功率924W。
【解析】(1)由图知，R2阻值调为零时电风扇与电阻R1并联，由并联电路特点和欧姆定律计算干路中电流；
(2)由题意可得6minR1的工作时间，由焦耳定律计算R1产生的电热；
(3)由图可知，R1与R2串联，再与电风扇并联，由串联电路特点和欧姆定律先计算温控电路消耗电功率，从而计算电路的总功率。
本题考查了串联和并联电路特点、欧姆定律以及电功率公式的应用，正确分析电路的连接方式，灵活运用公式是解题的关键。
28.【答案】自下而上 搅拌使液体受热均匀 加热时间 BA2.1×103 1.68×104
【解析】解：(1)因要用酒精灯的外焰加热，故实验前，按自下而上的顺序组装器材；
(2)实验中使用玻璃棒的目的是搅拌使液体受热均匀；根据转换法，实验中两种液体吸收热量的多少可通过加热时间比较；
(3)根据实验数据绘制的如图乙的温度与时间的关系图像所示可知：
质量相等的A和B两种液体，在吸收相同热量时(加热相同时间5分钟)，B升高的温度为：
50℃−10℃=40℃；
A升高的温度为：
30℃−10℃=20℃；
B升温较高，由比较吸能力的方法，A的比热容较大；
(5)如果A、B两液体中有一种液体是水，因水的吸热能力强，比热容大，那么A是水；
根据Q=cm△t，在质量和吸热相同的情况下，升高的温度与比热容成反比，则另外一种液体的比热容是：
cB=20℃40℃×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)；
加热5分钟200g的B液体吸收的热量为：
。
故答案为：(1)自下而上；(2)搅拌使液体受热均匀；加热时间；(3)B；A；(4)2.1×103；1.68×104。
(1)根据用酒精灯的外焰加热，确定组装器材的顺序，确保一次调整到位；
(2)为使液体受热均匀，实验中要使用玻璃棒不断搅拌；我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(3)使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
根据图乙得出加热5分钟，B和A升高的温度，据此分析；
(4)根据Q=cm△t，在质量和吸热相同的情况下，升高的温度与比热容成反比得出另一种液体的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用、注意事项和比较吸热能力的方法及Q=cm△t的运用，为热学中的重要实验。
29.【答案】断路 6 变大 变大 控制定值电阻两端的电压不变 4
【解析】解：(1)图甲中滑片位于左端，滑动变阻器连入电路的阻值最大，则应使右下接线柱连入电路，如下所示：
(2)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电路可能断路，电压表示数接近电源电压，电压表与电源连通，原因是定值电阻发生了断路；
(3)排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，电压表选用0−15V量程，分度值为0.5V，此时电压表的示数为6V；
(4)根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，即移动滑片使滑动变阻器接入电路的阻值变大；
(5)由串联电路的规律及分压原理有：
方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小：
9V−UVUV=50Ω40Ω，UV=4V，故若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，他应控制电压表的示数最小为4V。
故答案为：(1)见解答；(2)断路；(3)6；(4)变大；变大；控制定值电阻两端的电压不变；(5)4。
(1)变阻器按一上一下连入电路中与电阻串联；
(2)若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据电压表选用大量程确定分度值读数；
(4)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化；
(5)由串联电路的规律及分压原理得出电阻的最小电压。
本题探究“电流与电阻关系”的实验，考查电路连接、故障分析、控制变量法、电压表读数、操作过程等。
30.【答案】R=UI B 电源电压过大 选用电流表的量程太小 8 求平均值减小测量误差 将滑动变阻器滑到B端，闭合开关S，读出电压表的读数，记为U2 U2RU1−U2
【解析】解：(1)测量电阻的原理是R=UI；
(2)由图知，滑动变阻器的下面接了左边的接线柱，为保护电路，闭合开关前，应将滑片移至右边，即B端，使其阻值最大；
(3)操作正确，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明电路中的电流较大，根据影响电流的因素，可能是电源电压过大或电流表的量程选择偏小或滑动变阻器的最大阻值偏小；
(4)由图乙知，电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；由图丙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.3A；
则R=UI=2.4V0.3A=8Ω；
本实验中多次测量的目的是求平均值减小测量误差；
(5)①将滑动变阻器滑到A端，闭合开关S，读出电压表的读数，记为U1；
②将滑片移至B端，闭合开关S，读出此时电压表的示数为U2，
在①中，为待测电阻的简单电路，电压表示数即为电源电压；
在②中，两电阻串联，电压表测待测电阻的电压，由串联电路电压的规律，则滑动变阻器两端的电压为：；
根据分压原理：U1−U2U2=RRX，则Rx=U2RU1−U2。
故答案为：(1)R=UI；(2)B；(3)电源电压过大；选用电流表的量程太小；(4)8；求平均值减小测量误差；(5)将滑动变阻器滑到B端，闭合开关S，读出电压表的读数，记为U2；U2RU1−U2。
(1)实验中根据R=UI来测量电阻值；
(2)为保护电路，闭合开关前，应将滑片移至最大阻值处；
(3)刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，说明滑动电路中的电流太大，可能是电路中发生短路或滑动变阻器的电阻太小造成；
(4)根据图乙和图丙读出电流表和电压表的示数，由欧姆定律计算出电阻值；
(5)没有电流表，利用已知电阻和被测电阻串联找电流相等；被测电阻和已知最大阻值的滑动变阻器串联，电压表与被测电阻并联，滑动变阻器为最大值时，电压表测被测电阻电压，根据串联电路电压特点，求滑动变阻器电压，求滑动变阻器电流，即被测电阻电流，根据R=UI计算电阻。
本题用伏安法测电阻，考查实验原理、注意事项、电表读数及电阻计算及设计方案测电阻的能力。
31.【答案】不相同 使结论具有普遍性 断路 更换小量程 电压表的正负接线柱接反了
【解析】解：(1)为了使探究得出的结论具有普遍意义，应该先选择灯泡规格相同，再选择规格不相同的小灯泡进行实验；
(2)若L1短路，电压表示数为0，电路为通路，L2发光，不符合题意；
若L1断路，闭合开关S后，灯L1、L2均不发光，电压表与灯L2串联在电路中，电压表测电源电压，电压表有示数，符合题意，故电路中出现的故障可能是L1发生了断路；
(3)由图可知，测量时，电压表指针偏转角度太小，说明选用的量程过大，测量误差较大；为了使实验结果更准确，接下来他应该断开开关，电压表换用0∼3V的量程；
(4)因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，故小聪的做法是错误的。
故答案为：(1)不相同；使结论具有普遍性；(2)断路；(3)更换小量程；(4)电压表的正负接线柱接反了。
(1)为了避免实验结论的偶然性，得出的结论具有普遍意义，应该选取不相同的小灯泡进行实验；
(2)逐一分析每个选项，找出符合题意的答案；
(3)实验时，电流表的指针偏转角度太小，说明选用的量程过大，据此回答；
(4)测电压时要注意电流从电压表正接线柱流入，从负接线柱流出，否则，电压表指针反向偏转。
本题“探究串联电路的电压关系”实验，考查归纳法的运用和电压表的使用，本实验也是中考的重点实验之一。
32.【答案】0.280.7不能 电阻两端的电压超过电压表量程
【解析】解：(1)在“测量小灯泡的电功率”实验中，需要测量出小灯泡两端的电压，故电压表应并联在小灯泡的两端；而图片中的电压表测量的是电源的电压，改正如图所示：
；
(2)闭合开关，移动滑片，使电压表示数为2.5V，小灯泡正常发光，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.28A，则小灯泡的额定功率为：P=UI=2.5V×0.28A=0.7W；
(3)若将阻值约为50Ω的电阻接入图甲中小灯泡所在位置，当变阻器连入电路的电阻最大为20Ω时，电压表示数最小，由欧姆定律和串联电路的规律，电压表示数：
，
故不能将阻值约为50Ω的电阻接入图甲中小灯泡所在位置(其他连接均不变)测量其阻值，理由是：电阻两端的电压超过电压表量程。
(4)①闭合S1，灯泡与滑动变阻器串联接入电路中，电流表测量电路中的电流，调节滑片P使电流表示数为，此时灯泡正常发光；
②闭合S2，灯泡被短路，只有滑动变阻器接入电路中，保持滑片位置不变，电流表示数为I1；则滑动变阻器接入电路的电阻为：；
③闭合S1时，滑动变阻器两端的电压为：；
则灯泡两端的电压，即灯泡的额定电压为：；；
小灯泡正常发光时的电阻；
额定功率。
故答案为：(1)如图；(2)0.28；0.7；(3)不能；电阻两端的电压超过电压表量程；；。
(1)在“测量小灯泡的电功率”实验中，电压表应并联在小灯泡的两端；
(2)根据电流表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；
(3)当变阻器连入电路的电阻最大为20Ω时，电压表示数最小，由欧姆定律和串联电路的规律得出电压表最小示数，并与电压表选用的量程比较；
(4)首先根据开关的闭合情况判定电路的连接方式，根据欧姆定律求出滑动变阻器接入电路的电阻，然后根据欧姆定律写出电阻的表达式，根据P=UI写出功率的表达式。
本题是测量小灯泡额定电功率的实验，考查电路连接、操作过程、对器材的选择、欧姆定律的应用及设计方案测额定功率的能力。
相关试卷
2023-2024学年辽宁省本溪市名校九上物理期末质量跟踪监视试题含答案： 这是一份2023-2024学年辽宁省本溪市名校九上物理期末质量跟踪监视试题含答案，共13页。
辽宁省本溪市2020-2021学年八年级上学期期末物理试题： 这是一份辽宁省本溪市2020-2021学年八年级上学期期末物理试题，共22页。试卷主要包含了选择题，填空题，作图题，简答题，计算题（本题共1小题，共14分，实验等内容，欢迎下载使用。
2021-2022学年辽宁省本溪市八年级（上）期末物理试卷（含答案解析）： 这是一份2021-2022学年辽宁省本溪市八年级（上）期末物理试卷（含答案解析），共24页。试卷主要包含了4×103kg/m3，9km，海底隧道长6，9×103kg/m3)，【答案】D，【答案】A，【答案】C，【答案】ABC等内容，欢迎下载使用。
