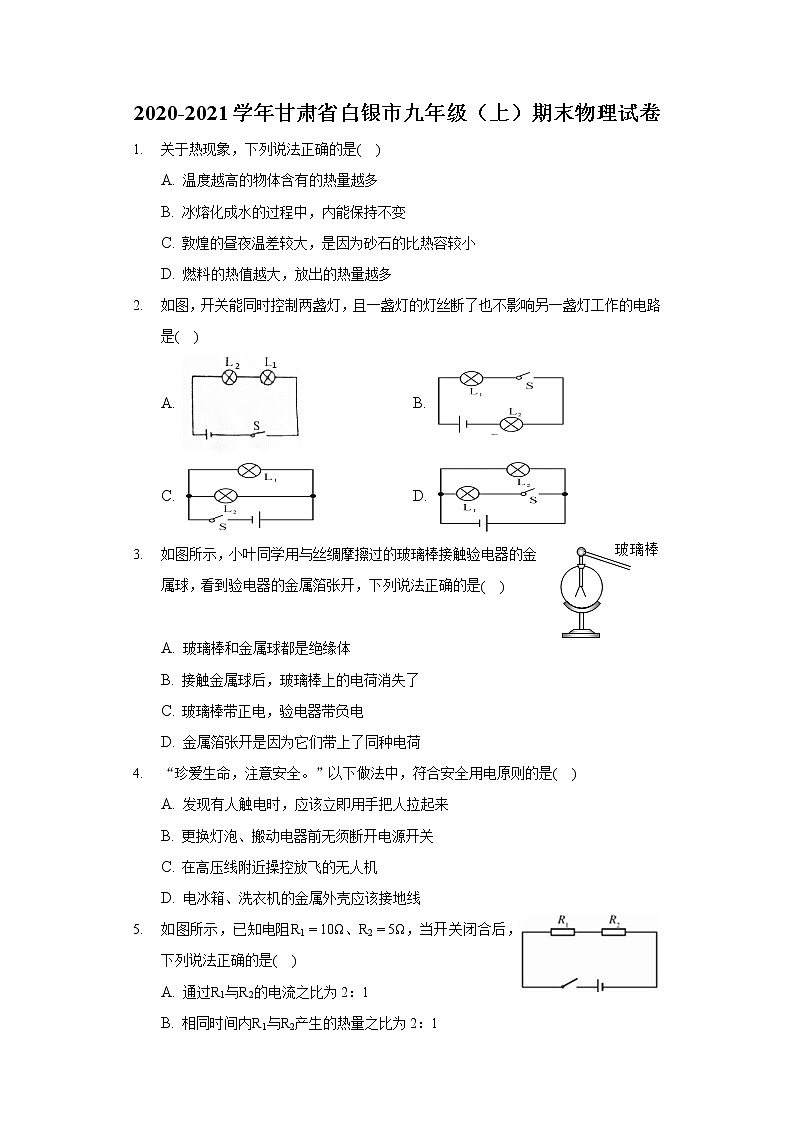

2020-2021学年甘肃省白银市九年级（上）期末物理试卷

这是一份2020-2021学年甘肃省白银市九年级（上）期末物理试卷，共19页。试卷主要包含了5V)，4g酒精，【答案】C，【答案】D，【答案】B，【答案】变小，【答案】无规则  引力，【答案】做功  升高  热传递等内容，欢迎下载使用。

关于热现象，下列说法正确的是( )
A. 温度越高的物体含有的热量越多
B. 冰熔化成水的过程中，内能保持不变
C. 敦煌的昼夜温差较大，是因为砂石的比热容较小
D. 燃料的热值越大，放出的热量越多
如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是( )
A. B.
C. D.
如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，下列说法正确的是( )
A. 玻璃棒和金属球都是绝缘体
B. 接触金属球后，玻璃棒上的电荷消失了
C. 玻璃棒带正电，验电器带负电
D. 金属箔张开是因为它们带上了同种电荷
“珍爱生命，注意安全。”以下做法中，符合安全用电原则的是( )
A. 发现有人触电时，应该立即用手把人拉起来
B. 更换灯泡、搬动电器前无须断开电源开关
C. 在高压线附近操控放飞的无人机
D. 电冰箱、洗衣机的金属外壳应该接地线
如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是( )
A. 通过R1与R2的电流之比为2：1
B. 相同时间内R1与R2产生的热量之比为2：1
C. R1与R2两端的电压之比为1：1
D. R1与R2消耗的电功率之比为1：1

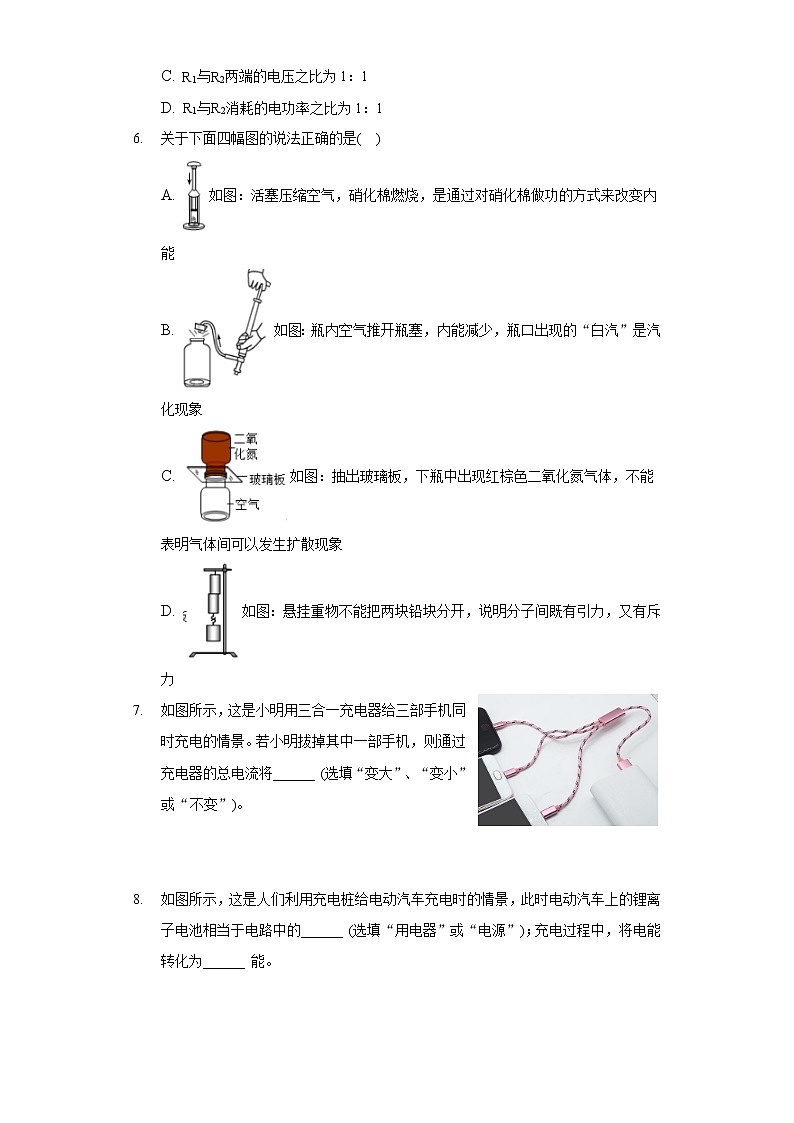

关于下面四幅图的说法正确的是( )
A. 如图：活塞压缩空气，硝化棉燃烧，是通过对硝化棉做功的方式来改变内能
B. 如图：瓶内空气推开瓶塞，内能减少，瓶口出现的“白汽”是汽化现象
C. 如图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，不能表明气体间可以发生扩散现象
D. 如图：悬挂重物不能把两块铅块分开，说明分子间既有引力，又有斥力
如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将______ (选填“变大”、“变小”或“不变”)。
如图所示，这是人们利用充电桩给电动汽车充电时的情景，此时电动汽车上的锂离子电池相当于电路中的______ (选填“用电器”或“电源”)；充电过程中，将电能转化为______ 能。
9月份是苹果成熟的季节，将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地做______ 运动。用手很难将苹果掰成两半，说明分子间存在着相互作用的______ (选填“引力”或“斥力”)。
如图，夏季，在高速公路服务区内，交警会强制一些重型汽车在降温池里停留一会，这是因为汽车在高速行驶过程中，通过______方式增加轮胎的内能，使轮胎的温度______(选填“升高”“降低”)；轮胎停在水中，通过______方式减少内能，降低温度，以保行车安全。
2020年11月24日，我国在文昌航天发射场用“长征五号遥五”运载火箭成功发射“嫦娥五号”月球探测器，开启我国首次地外天体采样返回之旅。“长征五号遥五”火箭加速升空的过程中，“嫦娥五号”的机械能______ (选填“变大”、“变小”或“不变”)；“长征五号遥五”火箭采用液氢作为主要燃料，是因为液氢燃料具有较大的______ (选填“热值”、“热量”或“比热容”)。
如图所示的电路中，若使灯泡L1和L2并联，则需闭合开关______ ；为了保护电源，绝对不能同时将开关______ 闭合。
用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示，这是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时，电流表的示数______ ，电压表的示数______ 。(均选填“变大”、“变小“或“不变”)
如图所示，这是通过电阻A、B的电流与其两端电压的关系图像，分析图像可知，RA______ RB(选填“>”、“=”或“<”)。若将电阻A和B并联后接在电压为6V的电源两端，则电阻A消耗的电功率为______ W。
如图所示，这是四冲程汽油机两个冲程的示意图。图甲是汽油机的______ 冲程，如图乙所示的冲程中，将机械能转化为______ 能。
小明家电能表本月末的示数如图所示，表示自从安装这个电能表以来，小明家共用电______ kW⋅h；如果他家这个月用了120度电，则上月末电能表的示数应为______ 。
请以笔画线代替导线，将三线插座、开关控制的电灯接入电路。
我市现运营的部分公交车的后门左右扶杆上均装有一个红色按钮如图所示，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车．请你在方框内设计出符合上述要求的电路图．
小明和小聪选用两节新干电池、两个小灯泡、一个电压表来探究串联电路中电压的特点。
(1)连接电路前，小明发现电压表的指针如图乙所示，接下来他要对电压表进行的操作是______ 。连接电路时，开关要处于______ 状态。
(2)正确连接电压表并测出灯泡L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可，小明认为小聪的方法是错误的，原因是______ 。
(3)用电压表分别正确测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，得到的数据记录在表中，分析实验数据可知，串联电路中电压的特点：______ 。(只写表达式)
(4)小明接下来换用其他规格的小灯泡又进行了几次实验，他这样做的主要目的是______ 。(选填字母)
A.寻找普遍规律
B.减小实验误差
如图所示，在“测量小灯泡的额定电功率”实验中(小灯泡的额定电压为2.5V)。
(1)闭合开关前，滑动变阻器的滑片P应位于______ (选填“A”或“B”)端。
(2)图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整。
(3)连接好电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表无示数，电压表有示数，则故障原因可能是小灯泡______ (选填“短路”或“断路”)。
(4)排除故障后，闭合开关，发现电压表的示数为2V，要测量小灯泡的额定电功率，应使滑动变阻器的滑片P向______ (选填“A”或“B”)端移动，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是______ W。
在干燥的天气里，用塑料梳子梳头，发现头发越梳越蓬松，同时梳子还能吸引碎纸屑，如图所示。请你运用所学的知识解释这两种现象。
某学习小组同学想研究酒精灯烧水时的热效率。他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃、消耗了8.4g酒精。已知：水的比热容为4.2×103J/(kg⋅℃)，酒精的热值为3×107J/kg。求：
(1)此过程中水吸收的热量；
(2)8.4g酒精完全燃烧放出的热量；
(3)酒精灯烧水时的热效率。
如图甲所示，这是小明新买的一款多挡暖手鼠标垫，图乙是其简化电路图。R1、R2均为电热丝，暖手鼠标垫有高温和低温两个挡，高温挡功率为60W，低温挡功率为45W。
(1)暖手鼠标垫是利用电流的______ 来工作的。暖手鼠标垫在低温挡正常工作8h消耗的电能为多少焦耳？
(2)当开关S闭合，开关S1接______ 时，暖手鼠标垫处于高温挡。暖手鼠标垫在高温挡正常工作时，电路中的电流是多少？
(3)电热丝R1、R2的阻值分别为多少？
答案和解析
1.【答案】C
【解析】解：A、热量是过程量，不能说物体含有热量的多少，故A错误；
B、冰在熔化成水的过程中，温度不变，内能增大，故B错误；
C、敦煌的砂石比热容小，在相同的吸放热条件下，砂石的温度变化大，所以昼夜温差较小，故C正确；
D、根据Q=mq，燃料完全燃烧放出的热量与燃料的质量和燃料热值都有关，且燃料是否完全燃烧，也会影响燃料放出热量的多少，故D错误。
故选：C。
(1)热量是指热传递过程中传递能量的多少，是过程量，可以说放出或吸收多少热量，但不能说含有多少热量；
(2)晶体有一定的熔点；熔化过程中吸收热量，温度保持不变，内能增大。
(3)相同质量的水和泥土沙石比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析；
(4)燃料放出的热量与燃料的热值、燃料的质量和燃料的燃烧情况有关。
此题考查了比热容知识的应用、内能的影响因素、热值的应用等知识点，是一道综合题。
2.【答案】C
【解析】解：A和B、两灯泡串联，开关能同时控制两盏灯，但两灯泡互相影响，故A不符合题意；
C、两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故C符合题意；
D、两灯并联，但开关不能同时控制两盏灯，故D不符合题意。
故选：C。
由开关能同时控制两盏灯，可知两灯泡并联，开关在干路上，然后对各个电路图逐一分析。
解答此题的关键是需要对题中要求有清楚的认识，重点是开关的控制作用。
3.【答案】D
【解析】解：
A、玻璃棒不容易导电，玻璃棒属于绝缘体；金属球容易导电，属于导体，故A错误；
B、玻璃棒接触金属球后，验电器金属箔上的电子转移动了玻璃棒上，不是玻璃棒的电荷消失了，故B错误；
C、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故C错误；
D、据验电器的原理可知，金属箔张开是因为金属箔带同种电荷，同种电荷相排斥，故D正确。
故选：D。
(1)人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；
(2)人们规定，正电荷定向移动的方向为电流方向，金属导体中自由电子定向移动的方向与电流的方向相反；
(3)验电器是利用同种电荷相互排斥的原理工作的。
本题考查了导体、绝缘体的判断、验电器的原理、电流方向的判断等知识点，属于基础题目。
4.【答案】D
【解析】解：A、遇到有人触电时应先切断电源，或者用绝缘体挑开电线，再进行施救，故A不符合要求；
B、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故B不符合要求；
C、不接触低压带电体，不靠近高压带电体，所以不能在高压线附近操控放飞的无人机，故C不符合要求；
D、把家用电器的外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险，故D符合要求。
故选：D。
(1)当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电。
(2)更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；
(3)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(4)用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故。
本题考查了学生对安全用电知识的掌握情况，与生活联系密切，属于基础知识的考查，相对比较简单。
5.【答案】B
【解析】解：A、两电阻串联，串联电路各处的电流相等，通过R1与R2的电流之比为1：1，A错误；
BCD、R1：R2=10Ω：5Ω=2：1，根据Q=I2Rt，在通电时间和电流相同的条件下，产生的热量与电阻成正比，相同时间内R1与R2产生的热量之比为2：1，B正确；
根据U=IR，在电流不变时，电压与电阻成正比，故R1与R2两端的电压之比为2：1，C错误；
根据P=UI，在电流不变时，电功率与电压成正比，R1与R2消耗的电功率之比为2：1，D错误。
故选：B。
A、两电阻串联，根据串联电路电流的规律得出通过R1与R2的电流之比；
BCD、已知R1：R2，根据Q=I2Rt，在通电时间和电流相同的条件下，产生的热量与电阻成正比，求出相同时间内R1与R2产生的热量之比为；
根据U=IR，在电流不变时，电压与电阻成正比，据此得出R1与R2两端的电压之比；
根据P=UI，在电流不变时，电功率与电压成正比，从而得出R1与R2消耗的电功率之比。
本题考查串联电路的规律及电功、电功率、欧姆定律公式的灵活运用，要掌握。
6.【答案】C
【解析】解：
A.图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是通过对空气做功来改变内能，故A错误；
B.乙图中，瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气遇冷液化现象，故B错误；
C.丙图中，上方的二氧化氮气体密度大，抽去玻璃板后，两瓶中的气体逐渐混合，可能是扩散现象，但也可能是重力的作用，故不能表明气体间可以发生扩散现象，故C正确；
D.图中两个压紧的铅块能吊起钩码而不分开，是由于分子间存在引力，但无法证明有斥力，故D错误。
故选：C。
(1)改变内能的方式有两种，即做功和热传递；对物体做功，物体的内能会增加，物体对外做功，其内能会减小；
(2)扩散现象表明，一切物质的分子都在不停地做无规则运动；
(3)分子间存在相互作用的引力和斥力。
本题考查了分子运动论、改变物体内能的方法的实验，属于综合性题目，难度不大。
7.【答案】变小
【解析】解：
用三合一充电器给三部手机同时充电时，3部手机能独立工作且互不影响，所以它们是并联的；
因并联电路中干路电流等于各支路电流之和，因此，若小明拔掉其中一部手机，则总电流将变小。
故答案为：变小。
3部手机在充电时能独立工作且互不影响，所以它们是并联的；再根据并联电路电流的特点判断电流的大小变化。
掌握家庭电路中各用电器之间的连接方法，知道并联电路的电流特点可顺利解答此题。
8.【答案】用电器 化学
【解析】解：电动车在充电过程中，锂电池消耗电能，所以此时锂电池相当于用电器，将电能转化为化学能储存起来。
故答案为：用电器； 化学。
锂电池充电时，相当于用电器，消耗电能，获得化学能并储存起来；
本题考查能量的转化和电路的组成等知识，是一道基础题。
9.【答案】无规则 引力
【解析】解：(1)将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地做无规则运动。
(2)苹果很难被掰开，这说明分子间存在引力。
故答案为：无规则；引力。
(1)分子在永不停息地做无规则运动；
(2)分子间存在相互作用的引力和斥力。
此题考查了分子间的相互作用力和扩散现象在生活中的应用，属于基础知识，是一道基础题。
10.【答案】做功 升高 热传递
【解析】解：(1)轮胎与地面摩擦发热的过程是因为在摩擦过程中，一部分机械能(或动能)转化成了轮胎的内能，轮胎的温度升高，属于做功改变物体内能；
(2)轮胎停在水中，冷水与高温的轮胎接触时，轮胎将热传递给水，一部分水还会蒸发吸热，从而达到降温的目的，是由于热传递改变物体内能。
故答案为：做功；升高；热传递。
汽车轮胎与地面摩擦，消耗的是机械能(或动能)，轮胎发热说明转化成了内能；冷水冲洗轮胎可通过热传递将热量传递给水，从而达到给轮胎降温的目的。
摩擦生热是典型的机械能转化为内能的例子，是我们应该熟知的。通过热传递来改变物体的温度，也是最简便有效的方法，更是生活中常见的现象。
11.【答案】变大 热值
【解析】解：探测器在加速上升过程中，其质量不变，高度变大，故重力势能变大；同时其质量不变，速度变大，即其动能变大，所以其机械能变大；
火箭采用液氢作为火箭的燃料，不仅液态氢的密度小，而且具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
故答案为：变大；热值。
动能的大小与物体的质量和速度有关，重力势能的大小与物体的质量和高低有关，动能和重力势能统称为机械能；
某种物质完全燃烧放出的热量和质量的比值叫热值，热值在数值上等于1kg燃料完全燃烧所放出的热量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
该题以我国发射火箭为背景，考查氢热值大的应用、动能和重力势能的影响因素等知识点，是一道综合题，但难度不大。
12.【答案】S1、S2、S3 S1、S4
【解析】解：(1)如果将开关S1、S2、S3闭合，S4断开时，电流路径有两条，即电流从电源正极分别经灯L1、L2流回电源负极，所以灯L1、L2并联。如下图：
(2)如果同时将开关S1、S4闭合，如下图：
则电流会没有经过用电器而直接流回电源的负极，发生电源短路，烧坏电源，所以绝对不能同时将开关S1、S4闭合。
故答案为：S1、S2、S3；S1、S4。
根据串联时电流路径只有一条，而并联时电流路径有多条分析。若电流没有经过用电器而直接流回电源的负极则发生短路现象，会烧坏电源。
本题考查了串并联电路的特点。对于通过开关来改变电路连接方式的习题，当开关的状态改变时，注意分析电流是否没有经过用电器而直接流回电源负极发生短路，这是不能出现的。
13.【答案】变小 变小
【解析】解：由电路图可知，湿敏电阻R与定值电阻R1串联，电压表测R1两端的电压，电流表测电路中的电流。
因湿敏电阻的阻值会随含水量的升高而增大，
所以，当叶片含水量升高时，叶片上附着的湿敏电阻R的阻值变大，电路的总电阻变大，
由I=UR可知，电路中的电流变小，即电流表的示数变小；
由U=IR可知，R1两端的电压变小，即电压表的示数变小。
故答案为：变小；变小。
由电路图可知，湿敏电阻R与定值电阻R1串联，电压表测R1两端的电压，电流表测电路中的电流。根据题意得出叶片含水量升高时湿敏电阻R的阻值变化，根据欧姆定律可知电路中的电流变化，再根据欧姆定律得出R1两端的电压变化。
本题考查了电路的动态分析，利用好湿敏电阻的阻值与含水量的关系是关键。
14.【答案】<0.4
【解析】解：(1)由电路图可知，当UA=UB=6V时，IA=0.6A，IB=0.3A，
由I=UR可得，两电阻的阻值分别为：
RA=UAIA=6V0.6A=10Ω，RB=UBIB=6V0.3A=20Ω，
则RA(2)将电阻A和B串联后接在电压为6V的电源两端，
串联电路总电阻等于各部分电阻之和，所以电路总电阻为：R=RA+RB=10Ω+20Ω=30Ω，
串联电路中各处的电流相等，通过该电路的电流为：I=UR=6V30Ω=0.2A，
由P=UI=I2R可得，电阻A消耗的电功率为：
P=I2RA=(0.2A)2×10Ω=0.4W。
故答案为：<；0.4。
(1)由图像可知，通过两电阻的电流和两端的电压成正比，即两电阻为定值电阻，由图像读出任意一组电压和电流，根据欧姆定律求出两电阻的阻值，然后比较两者的大小关系；
(2)将电阻A和B串联后接在电压为6V的电源两端时，根据串联电路特点和欧姆定律计算通过电路的电流，根据P=UI=I2R求出电阻A消耗的电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是从图像中判断两电阻为定值电阻且读出一组数据利用欧姆定律求出两电阻的阻值。
15.【答案】吸气 内
【解析】解：
由图甲可知，进气门打开，排气门关闭，活塞下行，所以是吸气冲程；
乙图中进气门、排气门都关闭，活塞上行，所以是压缩冲程，在该冲程中将机械能转化为内能。
故答案为：吸气；内。
汽油机的一个工作循环由四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程。
内燃机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能；二是做功冲程中内能转化为机械能，判断出是哪个冲程，再判断能量是怎样转化的。
解决此类问题关键是看气门的开关情况和活塞运动情况，结合规律总结进行判断内燃机的冲程；并熟练掌握做功冲程和压缩冲程中的能量转化。
16.【答案】2818.72938.7
【解析】解：电能表显示的数字中最后一位是小数，单位为kW⋅h，由图可知，自从安装这个电能表以来，小明家共用电W1=2818.7kW⋅h，
他家这个月用了120度电，则上月末电能表的示数应为：
W=W1+120kW⋅h=2818.7kW⋅h+120kW⋅h=2938.7kW⋅h。
故答案为：2818.7；2938.7。
电能表显示的数字中最后一位是小数，单位为kW⋅h，电能表月前示数加上本月消耗的电能，即为月末示数。
本题考查了电能表的读数和消耗电能的计算，要注意电能表显示数字的最后一位是小数是关键。
17.【答案】解：
灯泡接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
本题考查了开关、插座的接法。开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电。
18.【答案】解：当乘客按下任一按钮，驾驶台上的指示灯都会发光，说明这两个开关可以独立工作、互不影响即为并联，且指示灯位于干路上，电路图如图所示：
.
【解析】根据“当乘客按下任一按钮，驾驶台上的指示灯亮”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．
根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作(并联)，还是相互影响(串联).
19.【答案】电压表调零 断开 电压表正负接线柱接反了 UAB+UBC=UAC A
【解析】解：(1)连接电路前，小明发现电压表指针如图乙所示，电流表指针没有指零，故接下来他要对电压表进行的操作是将电压表指针调零；
连接电路时，为了避免连线错误而烧坏电路元件，开关应断开；
(2)测出L1两端的电压，则与A相连的为电压表的正接线柱，与B相连的为电压表的负接线柱，
若将与A点相连的导线改接到C点，此时电流从电压表的负接线柱流入，正接线柱流出，电压表指针会反向偏转，不能测出L2两端的电压，故小华的办法是错误的，原因是：电压表正负接线柱接反了；
(3)因2.8V=1.4V+1.4V，故得到串联电路的电压特点是：串联电路的总电压等于各部分电路两端电压之和，UAB+UBC=UAC；
(4)由于一次实验得出的结论具有偶然性，为了探究串联电路电压的普遍规律，需要进行多次实验，故小明接下来换用其他规格不同的小灯泡又进行了几次实验，他这样做的主要目的是寻找普遍规律，故选①。
故答案为：(1)电压表调零；断开；(2)电压表正负接线柱接反了；(3)UAB+UBC=UAC；(4)A。
(1)电压表使用前要调零；连接电路时，为保护电路，开关应断开；
(2)电压表测电压时，电流应从电压表正接线柱流入，从负接线柱流出，否则指针反向偏转；
(3)分析表中数据得出结论；
(4)为得出普遍性的结论，用要规格不同的小灯泡多次测量
本题探究串联电路电压的规律，考查注意事项、故障和数据分析及归纳法的运用。
20.【答案】B 断路 A0.8
【解析】解：(1)连接好电路后，闭合开关前，为了保护电路，应先把滑动变阻器的滑片置于阻值大处的B端；
(2)灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下图所示：
(3)若无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表没有示数，说明电路是断路，电压表有示数，说明与电压表与电源的两端相连，所以故障为与电压表并联的灯泡断路；
(4)灯在额定电压下正常发光，电压表示数为2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A移动，直到电压表示数为额定电压2.5V；
小灯泡正常发光，此时电流表示数如图丙，电流表选用小量程，分度值为0.02A，则小灯泡的额定电流为0.32A，额定功率为：P=UI=2.5V×0.32A=0.8W。
故答案为：(1)B；(2)如上所示；(3)断路；(4)A；0.8。
(1)连接好电路后，闭合开关前，为了保护电路，应先把滑动变阻器的滑片置于阻值大处；
(2)根据灯的额定电压为2.5V确定电压表选用小量程与灯并联；
(3)根据电流表和电压表的示数判定故障原因；
(4)灯在额定电压下正常发光，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；由电流表选用小量程确定分度值得出小灯泡的额定电流，根据P=UI求出额定功率。
本题测量小灯泡的电功率，考查注意事项、电路连接、故障分析、操作过程、电流表读数、功率的计算等知识。
21.【答案】答：用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，头发带上同种电荷而互相排斥，所以头发越梳越蓬松。
同时梳子也带上了电荷，由于带电体具有吸引轻小物体的性质，所以梳子还能吸引碎纸屑。
【解析】(1)电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；
(2)带电体具有吸引轻小物体的性质。
对生活中的一些摩擦起电现象要了解，并会分析摩擦起电现象。
22.【答案】解：(1)水吸收的热量：
=4.2×103J/(kg⋅℃)×100×10−3kg×60℃
=2.52×104J；
(2)8.4g酒精完全燃烧产生的热量：
；
(3)酒精灯烧水时的热效率：
。
答：(1)此过程中水吸收的热量是2.52×104J；
(2)8.4g酒精完全燃烧放出的热量是2.52×105J；
(3)酒精灯烧水时的热效率是10%。
【解析】(1)知道水的质量、比热容和温度变化，利用求水吸收的热量；
(2)已知酒精的质量和热值，利用Q=mq可求酒精完全燃烧产生的热量；
(3)烧水时的热效率等于水吸收的热量与燃料完全燃烧放出的热量之比。
本题考查了学生对吸热公式、燃料完全燃烧放热公式的掌握和运用，熟记相关的计算公式是本题的关键。
23.【答案】热效应 1
【解析】解：(1)暖手鼠标垫是利用电流的热效应来工作的；
暖手鼠标垫在低温挡正常工作8h消耗的电能为：W=Pt=45W×8×3600s=1.296×106J；
(2)当开关S闭合，开关S1接1时，电路为R1的简单电路，开关S1接2时，R1和R2串联接入电路，串联电路总电阻大于任一分电阻，由P=UI=U2R可知，开关S1接1时的电功率大，所以开关S1接1时，暖手鼠标垫处于高温挡；
暖手鼠标垫在高温挡正常工作时，电路中的电流为：I=P′U=60W24V=2.5A；
(3)电热丝R1的阻值为：R1=U′2P′=(24V)260W=9.6Ω，
R1和R2串联接入电路的总电阻为：R=U2P=(24V)245W=12.8Ω，
串联电路总电阻等于各分电阻之和，所以R2的阻值为：R2=R−R1=12.8Ω−9.6Ω=3.2Ω。
答：(1)热效应；暖手鼠标垫在低温挡正常工作8h消耗的电能为1.296×106J；
(2)1；暖手鼠标垫在高温挡正常工作时电路中的电流为2.5A；
(3)电热丝R1的阻值为9.6Ω，R2的阻值为3.2Ω。
(1)暖手鼠标垫是利用电流的热效应来工作的；根据W=Pt计算暖手鼠标垫在低温挡正常工作8h消耗的电能为多少；
(2)当开关S闭合，开关S1接1时，电路为R1的简单电路，开关S1接2时，R1和R2串联接入电路，串联电路总电阻大于任一分电阻，根据P=UI=U2R可知，开关S1接1时的电功率大；
根据电功率公式的变形公式计算暖手鼠标垫在高温挡正常工作时电路中的电流；
(3)根据电功率公式P=UI=U2R可计算电热丝R1的阻值和串联时电路的总电阻，根据串联电路电阻规律计算R2的阻值。
本题考查串联电路特点、电功公式、电功率公式的灵活运用，有一定的综合性。
次数
UAB/V
UBC/V
UAC/V
1
1.2
1.8
3
