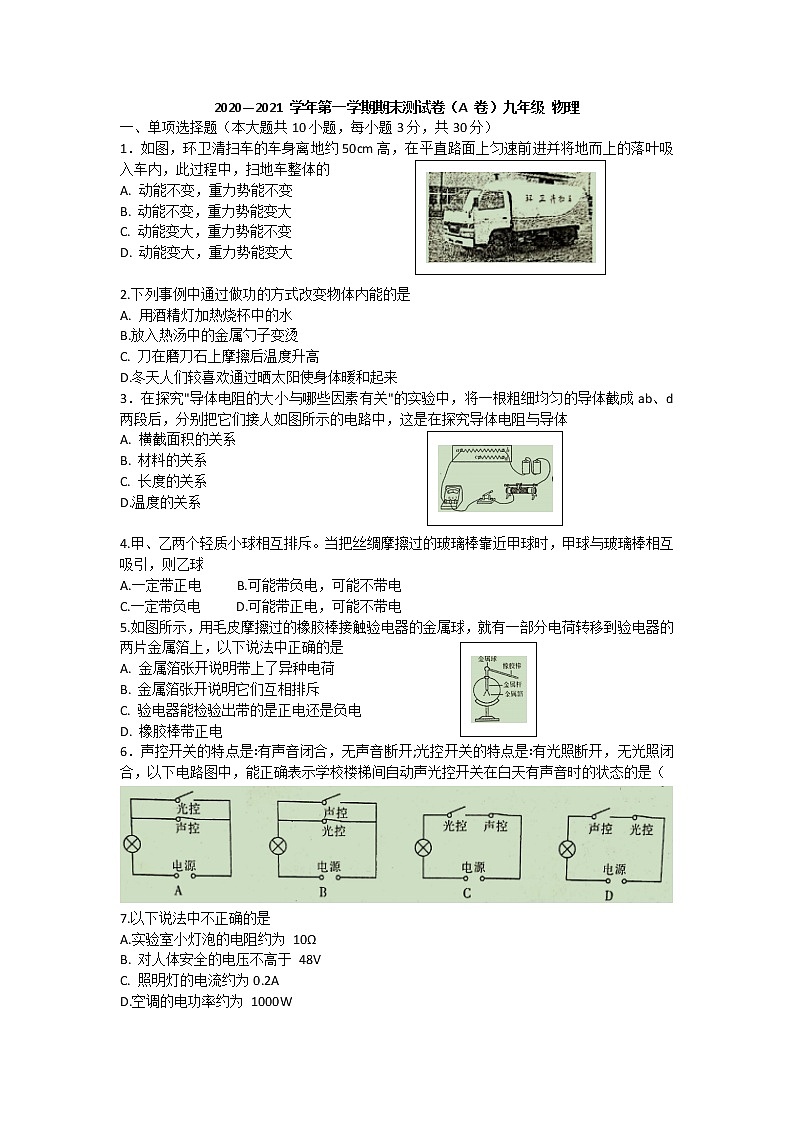

2020-2021学年人教版·广东省东莞市九年级物理上学期期末考试试卷

2020—2021 学年第一学期期末测试卷（A 卷）九年级 物理

一、单项选择题（本大题共10小题，每小题3分，共30分）

1．如图，环卫清扫车的车身离地约50cm高，在平直路面上匀速前进并将地而上的落叶吸入车内，此过程中，扫地车整体的

1. 动能不变，重力势能不变
2. 动能不变，重力势能变大
3. 动能变大，重力势能不变
4. 动能变大，重力势能变大

2.下列事例中通过做功的方式改变物体内能的是

1. 用酒精灯加热烧杯中的水

B.放入热汤中的金属勺子变烫

C. 刀在磨刀石上摩擦后温度升高

D.冬天人们较喜欢通过晒太阳使身体暖和起来

3．在探究"导体电阻的大小与哪些因素有关"的实验中，将一根粗细均匀的导体截成ab、d 两段后，分别把它们接人如图所示的电路中，这是在探究导体电阻与导体

A. 横截面积的关系

B. 材料的关系

C. 长度的关系

D.温度的关系

4.甲、乙两个轻质小球相互排斥。当把丝绸摩擦过的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球

A.一定带正电     B.可能带负电，可能不带电

C.一定带负电     D.可能带正电，可能不带电

5.如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，以下说法中正确的是

A. 金属箔张开说明带上了异种电荷

B. 金属箔张开说明它们互相排斥

C. 验电器能检验出带的是正电还是负电

D. 橡胶棒带正电

6．声控开关的特点是∶有声音闭合，无声音断开;光控开关的特点是∶有光照断开，无光照闭合，以下电路图中，能正确表示学校楼梯间自动声光控开关在白天有声音时的状态的是（

7.以下说法中不正确的是

A.实验室小灯泡的电阻约为 10Ω

B. 对人体安全的电压不高于 48V

C. 照明灯的电流约为0.2A

D.空调的电功率约为 1000W

8. 在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置。这是用来探究电流通过电阻丝产生的热量与

A. 导体的电阻的关系

B.通过导体的电流的关系

C. 导体的长度的关系

D.通电时间的关系

9.下列关于内能、热量、温度说法正确的是

A. 物体温度越低，所含的热量越多

B. 物体吸收热量，它的温度一定会升高

C.物体温度升高，它的内能一定增加

 D. 物休内能减少，它一定放出热量

10.小林做作业时，电灯突然变暗，其原因可能是

A.电灯的实际电压变大   B. 电灯的额定电压变小

C.电灯的实际功率变小   D.电灯的额定功率变小

二、填空题（本大题共 6小题，每小题3 分，共 18 分）

11．部分高海拔地区昼夜温差较大，为了保护秧苗在夜间不被冻坏，人们常在傍晚往农田中灌水，水放出，这是利用水的_____较大的特性。如果让200kg的水温度下降1℃，释放的热量为___J【c水=4.2×103J/（kg·℃）】。已知酒精的热值为3×107J/kg，则完全燃 0.5kg 的酒精能放出的热量是___J

12.如图所示的电路中，要使 R1、R2串联，应闭合的开关是______;要使 R、R.并联，应闭合的开关是            ，如果同时闭合 S1、S2和 S3 会造成____

13．如图所示，是四冲程汽油机的____冲程的工作示意图，该冲程是将___能转化为     能。

14.小华家电能表上月底的示数为3573  7，本月底的示数如图所示、则小华家本月消耗的电能           。这块电能表允许接入的用电器总功率为______W。如果表盘转过 120 圈用时30min,则用电器的电功率为___KW

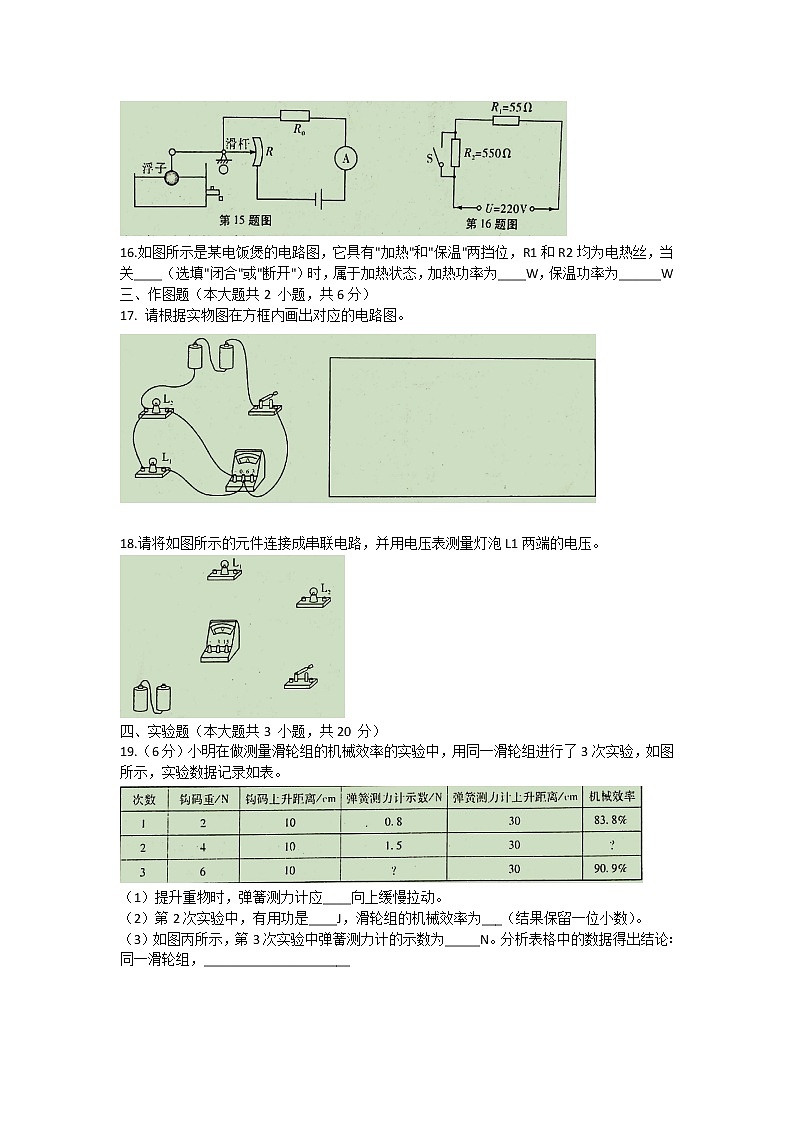

15.如图是一种自动测定汽车油箱内油面高度的装置。Ro为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，电流表为油量表。当汕面下降时，滑动变阻器连入电路的阻值将_             电流表的示数将_____（选填"变大""变小"或"不变"）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中的_  两端（选填"R"或"Ro"）。

16.如图所示是某电饭煲的电路图，它具有"加热"和"保温"两挡位，R1和R2均为电热丝，当

关____（选填"闭合"或"断开"）时，属于加热状态，加热功率为____W，保温功率为______W

三、作图题（本大题共2 小题，共6分）

17. 请根据实物图在方框内画出对应的电路图。

18.请将如图所示的元件连接成串联电路，并用电压表测量灯泡L1两端的电压。

四、实验题（本大题共3 小题，共20 分）

19.（6分）小明在做测量滑轮组的机械效率的实验中，用同一滑轮组进行了3次实验，如图所示，实验数据记录如表。

（1）提升重物时，弹簧测力计应____向上缓慢拉动。

（2）第2次实验中，有用功是____J，滑轮组的机械效率为___（结果保留一位小数）。

（3）如图丙所示，第3次实验中弹簧测力计的示数为_____N。分析表格中的数据得出结论∶

同一滑轮组，_____________________

（4）在第3次实验时，如果拉力方向与竖直方向有一定夹角，那么所测得的滑轮组的机械效率将会_____（选填"变大""变小"或"不变"）。

20.（7分）如图甲所示是"探究不同物质吸热升温的现象"实验装置，小姜用两个相同的容器（图中用虚线形状表示）分别装入质量相等的A、B两种液体，用相同的装置加热。

（1）组装实验器材时，应先安装和固定_    （选填"温度计"或"酒精灯"）的位置，

实验中使用玻璃棒的目的是

（2）实验中两种液体吸收热量的多少可通过_______（选填"液体升高的温度"或"加热时间"）比较。

（3）根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知∶质量相等的A和 B 两种液体，在升高相同温度时，___吸收的热量较多;质量相等的A和B两种液体，在相同热最时，______升温较高。A 和B 两种液体的比热容关系是CA___CB。

（4）若要从A或B中选一种液体作为液体温度计中的测温物质，则应选择____液体。

21.（7分）小明在"探究通电导体中电流与电阻的关系"的实验中，连接了如图甲所示的电路

（电源电压保持4.5V不变）。

（1）连接电路时，开关要_   滑动变阻器要调到_

（2）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为_____V; 当R 的电阻由5Ω更换为10Ω时，闭合开关后，R两端的电压将___（选填"变大""变小"或"不变"），此时应将滑动变阻器的滑片向____（选填"左""右"）端滑动。

（3）若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是____Ω。

（4）该实验得到的结论是∶

五、计算题（本大题共2 小题，共 13 分）

22．（6分）抗击新冠肺炎疫情期间，武汉火神山医院夜以继口进行抢建，如图所示为某品牌的挖掘机在现场施工的情景，当挖掘机将质量为200kg的泥土匀速举高3m时，用时2s，此时挖掘机的功率为20kW。

求∶（1）泥土的重力;

（2）挖掘机克服泥土重力所做的功;

（3）此时挖掘机的机械效率。（g取10N/kg）

23．（7分）如图甲，当开关S，和S，都闭合时，额定电压为2V的小灯泡刚好正常发光，图乙为灯泡和定值电阻的伏安图象，

求∶（1）此时电流表的示数;

（2）定值电阻工作1min所消耗的电能;

（3）电路的总功率。

六、综合能力题（本大题共2 小题，共 13 分）

24、（7分）物理实验小组用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率，电源为两节新干电池。

（1）请你用笔画线代替导线，把图甲电路连接完整，要求滑动变阻器的滑片向右滑动时灯泡变亮。

（2）正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约等于电源电压，则故障原因可能是__

（3）故障排除后，闭合开关，实验过程中发现电压表示数为2V，为了测定小灯泡的额定功率，变阻器滑片向_____（选填"左"或"右"）端移动，同时注意观察       表的示数变化，直到小灯泡正常发光。

（4）当调节滑动变阻器的滑片，使电压表的示数为2.5V。此时电流表的示数如图乙所示.则通过小灯泡的电流是____A，小灯泡的额定功率是_____W，此时滑动变阻器连入电路

是______Ω（保留一位小数）

25.（6 分）阅读短文，回答问题。

螺旋在生产生活中的应用

根据斜面可以省力的原理，人们在生活中发明了螺旋状的机械工具，如螺栓、螺钉、螺旋│千斤顶等（如图所示）。螺旋千斤顶又称机械式千斤顶，是通过人力旋转手柄，使螺杆上升，从而达到将重物举起的目的。

普通螺旋千斤顶靠螺纹自锁作用支持重物，最大起重量能达10吨，且构造简单，但传动效率低，返程慢。自降螺旋千斤顶的螺纹无自锁作用，装有制动器，放松制动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较复杂。

（1）生活中为了将螺钉旋入木板中，用螺丝刀旋转螺钉时，可以省____、但不能省

（2）为了使螺栓使用时更省力，可以在螺纹上涂抹一些润滑油，这是为了减小____，盘山公路也可以看成一种螺旋，其目的主要是为了省__

（3）使用螺旋千斤顶时，如果人始终垂直于手柄用力为Р且作用点离螺杆中心的距离为L，每旋转两圈，螺杆将质量为m的重物上举的高度为h，圆的周长公式为2πr（r为圆的半径），则螺旋千斤顶的机械效率用字母表示为η=_____。当升起同一重物时、能提高螺旋千斤

率的主要办法是____（选填"加润滑油"或"加长手柄"）。
