湖南省邵阳市绥宁县2021-2022学年九年级上学期期中物理试卷（word版 含答案）

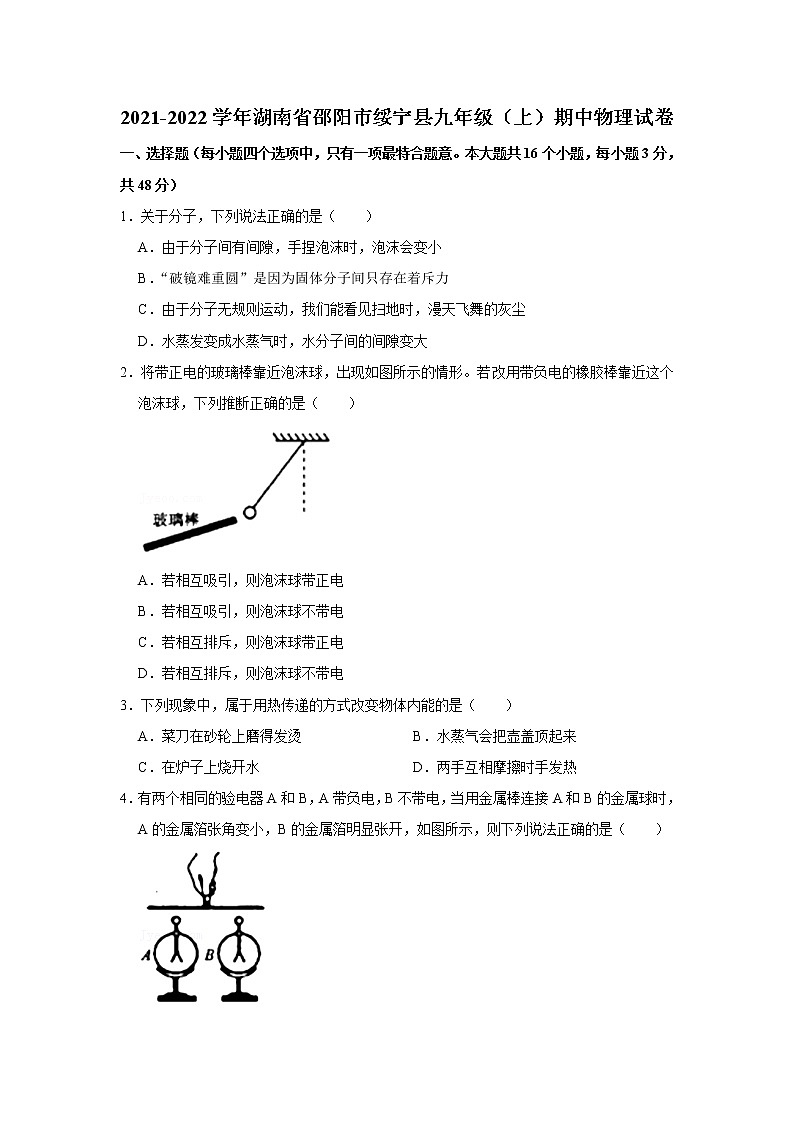

2021-2022学年湖南省邵阳市绥宁县九年级（上）期中物理试卷

一、选择题（每小题四个选项中，只有一项最特合题意。本大题共16个小题，每小题3分，共48分）

1．关于分子，下列说法正确的是（　　）

A．由于分子间有间隙，手捏泡沫时，泡沫会变小

B．“破镜难重圆”是因为固体分子间只存在着斥力

C．由于分子无规则运动，我们能看见扫地时，漫天飞舞的灰尘

D．水蒸发变成水蒸气时，水分子间的间隙变大

2．将带正电的玻璃棒靠近泡沫球，出现如图所示的情形。若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是（　　）

A．若相互吸引，则泡沫球带正电

B．若相互吸引，则泡沫球不带电

C．若相互排斥，则泡沫球带正电

D．若相互排斥，则泡沫球不带电

3．下列现象中，属于用热传递的方式改变物体内能的是（　　）

A．菜刀在砂轮上磨得发烫 B．水蒸气会把壶盖顶起来

C．在炉子上烧开水 D．两手互相摩擦时手发热

4．有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图所示，则下列说法正确的是（　　）

A．金属棒一定带正电

B．金属棒中瞬间电流从验电器B流到验电器A

C．金属棒中瞬间电流从验电器A流到验电器B

D．金属箔张开是因为金属箔带了异种电荷相互排斥

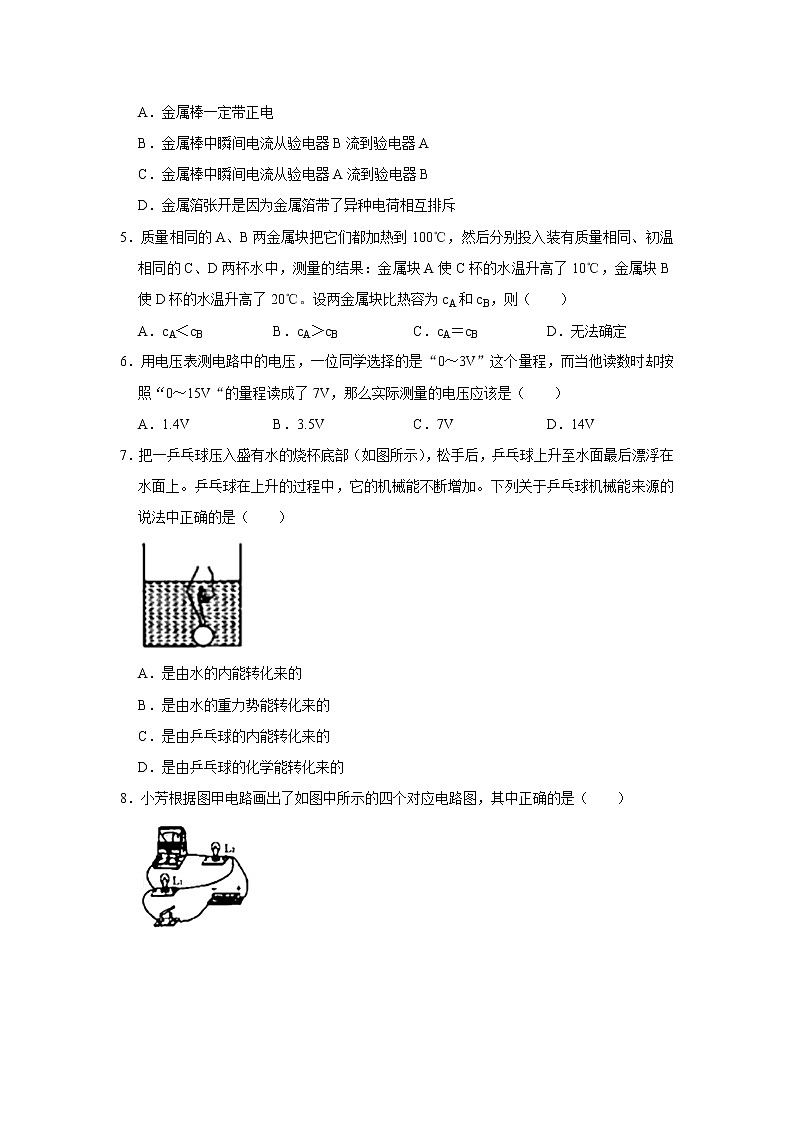

5．质量相同的A、B两金属块把它们都加热到100℃，然后分别投入装有质量相同、初温相同的C、D两杯水中，测量的结果：金属块A使C杯的水温升高了10℃，金属块B使D杯的水温升高了20℃。设两金属块比热容为cA和cB，则（　　）

A．cA＜cB B．cA＞cB C．cA＝cB D．无法确定

6．用电压表测电路中的电压，一位同学选择的是“0～3V”这个量程，而当他读数时却按照“0～15V“的量程读成了7V，那么实际测量的电压应该是（　　）

A．1.4V B．3.5V C．7V D．14V

7．把一乒乓球压入盛有水的烧杯底部（如图所示），松手后，乒乓球上升至水面最后漂浮在水面上。乒乓球在上升的过程中，它的机械能不断增加。下列关于乒乓球机械能来源的说法中正确的是（　　）

A．是由水的内能转化来的

B．是由水的重力势能转化来的

C．是由乒乓球的内能转化来的

D．是由乒乓球的化学能转化来的

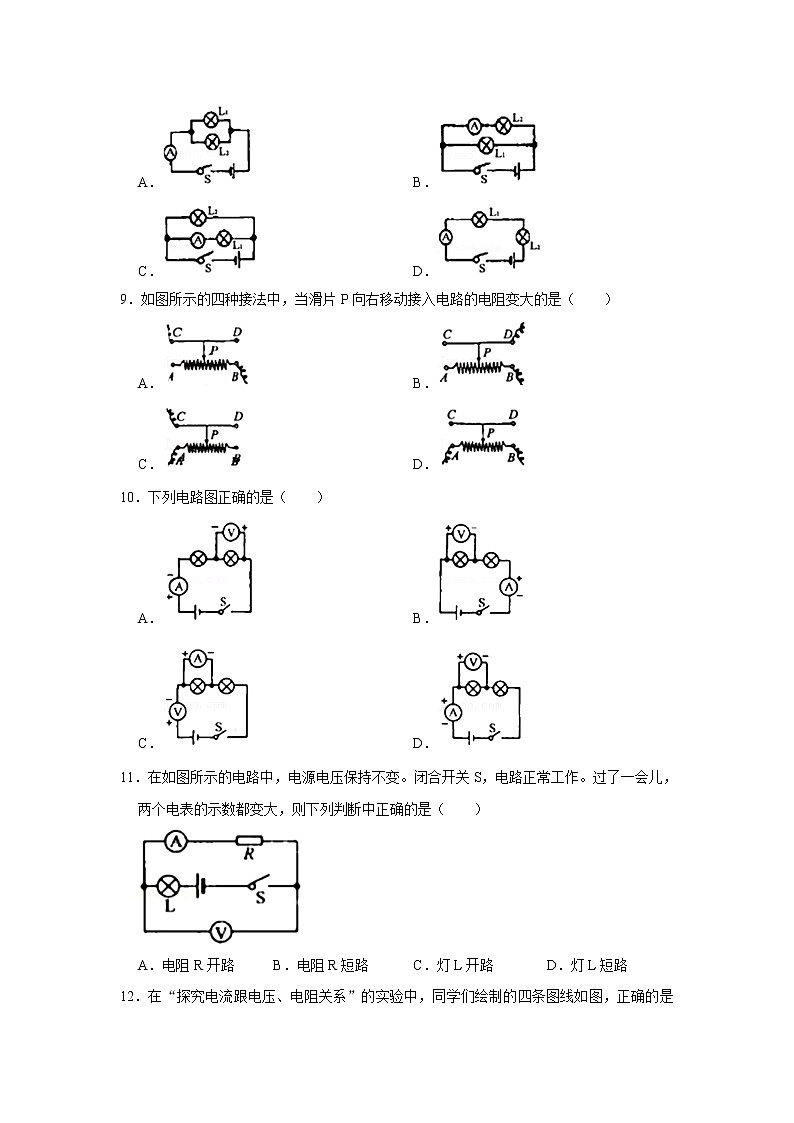

8．小芳根据图甲电路画出了如图中所示的四个对应电路图，其中正确的是（　　）

A． B．

C． D．

9．如图所示的四种接法中，当滑片P向右移动接入电路的电阻变大的是（　　）

A． B．

C． D．

10．下列电路图正确的是（　　）

A． B．

C． D．

11．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两个电表的示数都变大，则下列判断中正确的是（　　）

A．电阻R开路 B．电阻R短路 C．灯L开路 D．灯L短路

12．在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是（　　）

A． B． C． D．

13．如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（　　）

A．灯泡L变亮

B．电压表示数变小

C．电路的总电阻变小

D．电压表示数与电流表示数的比值变大

14．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（　　）

A．甲、乙两元件中的电流与电压都成正比

B．乙元件是一个定值电阻且阻值大小为10Ω

C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件总电压是2.5V

D．若甲、乙元件并联后，接到2V的电压下，甲、乙电阻之比为1：2

15．煤油的热值大于酒精的热值，下列说法中正确的是（　　）

A．煤油比酒精含有的热量多

B．燃烧相同质量的煤油和酒精，煤油放出的热量要多些

C．完全燃烧相同质量的煤油和酒精，利用煤油刚好能烧开一壶水，那么在效率相同的条件下，利用酒精则不能烧开这壶水

D．通风条件越好，供氧越充足，两种然料的热值就越大

16．在如图所示电路中，电源电压和两电阻阻值不变。当开关S闭合，甲、乙两表都是电压表时，两表的示数之比U甲：U乙＝4：3，当开关S断开，甲、乙两表都是电流表时，两表的示数之比I甲：I乙为（　　）

A．3：1 B．3：4 C．2：3 D．1：4

二、填空题（本大题共4个小题，每小题2分，共8分）

17．一台单缸四冲程汽油机的飞轮转速是3000r/min，汽油机每秒对外做功 　 　次。

18．将一导线均匀地拉长至原来的2倍，则它的电阻将 　 　（选填“变大”、“变小”或“不变”）。

19．一导体两端电压为3V时，通过它的电流为0.5A，如果通过它的电流为100mA，它两端的电压为 　 　V。

20．图甲所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，调节滑动变阻器R，电压表与电流表示数变化的图像如图乙所示。根据图像可知，定值电阻R等于 　 　Ω。

三、作图与实验探究题（本大题共5个小题，21小题2分，22小题4分，23-25小题每空2分，共26分）

21．请在虚线框中画出左侧实物电路所对应的电路图。

22．在如图所示电路中的“O”内填上适当的电表符号，使电阻R1与R2并联。

23．如图所示，A、B、C三个实验装置完全相同，燃料的质量都为10g。

（1）比较不同燃料的热值应选择 　 　两个装置，比较不同物质的比热容应选择 　 　两个装置（选填装置序号“A”、“B”或“C”）。

（2）在“比较不同燃料的热值”的实验中，通过观察 　 　比较燃料燃烧放出热量的多少。（选填“温度计示数”或“加热时间”）

24．在探究电流与电压关系的实验中，同学们设计了如下三种电路：

（1）甲同学认为图2电路比图1电路好，理由是：　 　。

（2）乙同学利用图3电路（其中电阻R＝5Ω）完成了本实验测得数据如表格所示，可得出的结论是 　 　。

（3）实验操作过程中丙同学发现滑动变阻器损坏，但经过思考后利用图2电路最终也完成了多次实验，该同学的做法是 　 　。

25．科技小组用如图1所示电路测量定值电阻的阻值。

（1）在连接电路时，开关应处于 　 　（选填“断开”或“闭合”）状态，滑动变阻器滑片P应位于 　 　（选填“A”或“B”）端。

（2）闭合开关前，发现电流表指针在零刻度线右端，其原因可能是 　 　（选填“A”或“B”）。

A.电流表没调零

B.电流表正负接线柱接反了

（3）问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5V，电流表的示数如图2所示，则R的阻值是 　 　Ω。

四、计算题（本大题共2个小题，每小题9分，共18分）

26．如图所示的电路图中，电源电压为18V且保持不变电阻R2为15Ω。闭合开关S，电流表A1的示数为1.8A。求：

（1）电流表A2的示数I2？

（2）R1的阻值？

（3）电路总电阻R？

27．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图1所示，电源电压保持不变。电压表量程为0﹣3V，R0是定值电阻阻值为150Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图2所示。闭合开关S后当环境温度为20℃时电压表的示数为1.5V。求：

（1）此时通过R1的电流为多少？

（2）电源电压为多少？

（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？

2021/12/9 14:15:00
