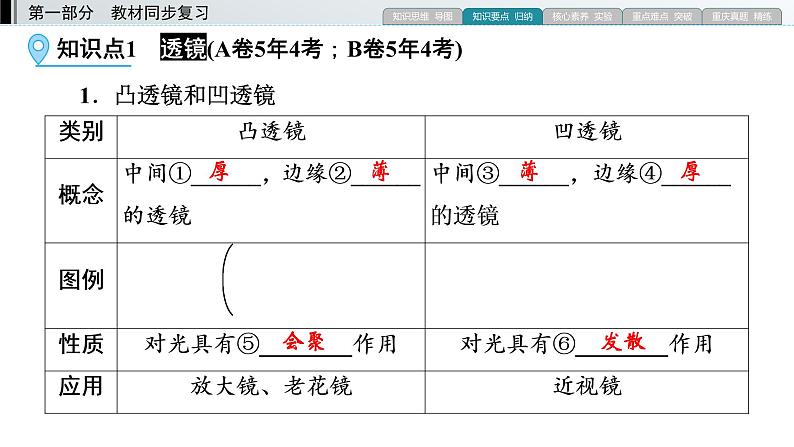

知识点1　透镜(A卷5年4考；B卷5年4考)

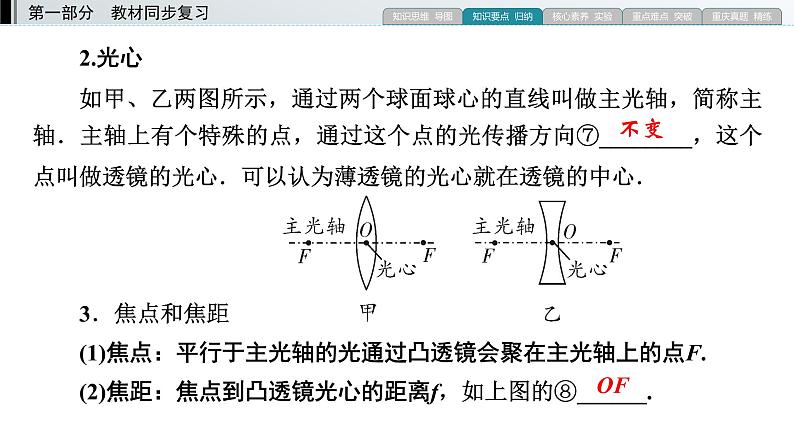

2.光心如甲、乙两图所示，通过两个球面球心的直线叫做主光轴，简称主轴．主轴上有个特殊的点，通过这个点的光传播方向⑦________，这个点叫做透镜的光心．可以认为薄透镜的光心就在透镜的中心．3．焦点和焦距(1)焦点：平行于主光轴的光通过凸透镜会聚在主光轴上的点F.(2)焦距：焦点到凸透镜光心的距离f，如上图的⑧______.
4．透镜的三条特殊光线

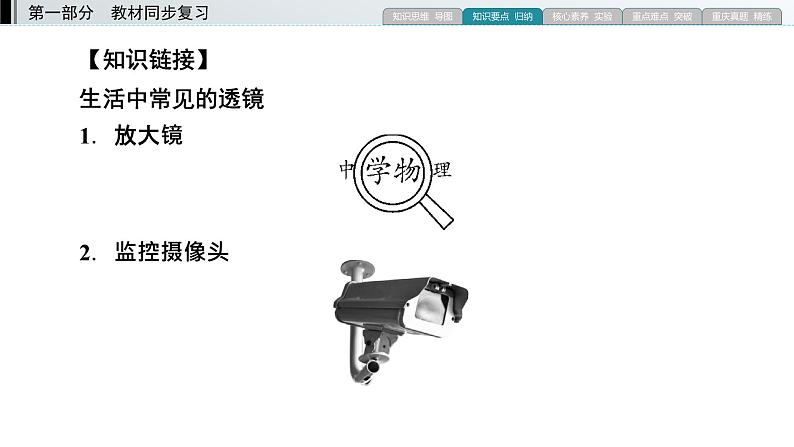

【知识链接】生活中常见的透镜1．放大镜2．监控摄像头
3．手机摄像头4．眼镜
【即时小练】　正误判断1．由于凸透镜对光有会聚作用，所以凸透镜成像的光路图不可逆 (　　)2．入射光线经凸透镜折射后会聚于一点，该点就是凸透镜的焦点 (　　)3．凹透镜只会使平行于主光轴的光线变得发散(　　)4．凸透镜对光有会聚作用，所以通过凸透镜的光线一定相交于一点 (　　)5．不论是凸透镜还是凹透镜，经过光心的光线方向不改变(　　)
1．成像时的两个物理量(1)物距：物体到凸透镜光心的距离叫做物距，用u表示．(2)像距：像到凸透镜光心的距离叫做像距，用v表示．
知识点2　凸透镜成像的规律及其应用[A卷5年4考；B卷：2016.15 (1)，2017.15(1)]
2．成像规律的光路分析利用凸透镜三条特殊光线中的任意两条可以画出相应的光路图，从而判断出像距的大小和成像的具体情况．(1)当u＞2f时，成⑨________、缩小的实像，此时f＜v＜2f.光路如甲图所示．
(2)当u＝2f时，成倒立、等大的⑩______像，此时v＝2f.光路如乙图所示．(3)当f＜u＜2f时，成倒立、⑪________的实像，此时v＞2f.光路如丙图所示．
(4)当u＝f时，折射光线是一束平行光线，不能相交，其反向延长线也不能相交，所以⑫______成像．光路如丁图所示．(5)当u＜f时，成⑬________、放大的⑭______像，此时v＞u.光路如戊图所示．
3．凸透镜成像规律的总结
4．探究凸透镜成像的规律(详见核心素养实验)．
【知识链接】凸透镜成像规律记忆口诀1．静态规律(1)1倍分虚实，实像异侧倒、虚像同侧正．物体在1倍焦距以内成正立的虚像，在1倍焦距以外成倒立的实像，实像和物体在凸透镜的异侧，虚像和物体在凸透镜的同侧.
(2)2倍分大小，远小近大．物体在2倍焦距以外成缩小的实像，在1倍焦距和2倍焦距之间成放大的实像；无论成放大还是缩小的实像，物体离凸透镜越远，像越小；物体离凸透镜越近，像越大.2．动态规律(1)成实像时，物近像远像变大，物远像近像变小(记忆口诀：物追像跑，物走像追)；(2)成虚像时，物近像近像变小．
【即时小练】　正误判断1．投影仪的镜头到胶片的距离小于1倍焦距(　　)2．微型照相机的镜头是凹透镜(　　)3．用手机扫描二维码时镜头到二维码的距离大于1倍焦距，小于2倍焦距(　　)4．照集体照时，发现有人没有进入镜头，为了使全体人员都进入镜头，应使相机离人远一些，镜头往里缩一些 (　　)
1．成像原理晶状体和角膜的共同作用相当于一个⑱__________，把来自物体的光会聚在视网膜上，形成⑲________、⑳________的像．视网膜则相当于光屏．
2．近视眼、远视眼及其矫正
命题点　放大镜原理1．如图所示，同学们把一个放大镜正对着太阳光，再把一张白纸放在它的另一侧，调整放大镜与白纸的距离，白纸上会出现一个很小、很亮的光斑．从中我们可以看出放大镜对光有________作用，说明太阳光可以看作________光，光斑到放大镜的距离就是________.
命题点　凸透镜成像规律及其应用2．如图所示，用照相机给物体照相时，物体离照相机较远，物体在胶片上成一个________(选填“正立”或“倒立”)、缩小的实像．为使成的像再小些，可采取的方法是________物体与镜头之间的距离，同时________胶片与镜头间的距离．(后两空均选填“增大”或“减小”)
命题点　凸透镜成像的规律及其应用3．找一个圆柱形的玻璃瓶，里面装满水．把一支铅笔放在玻璃瓶的一侧，透过玻璃瓶可以看到那支铅笔的形状________(选填“变化”或“不变”)，将铅笔渐渐向远处移动时，透过玻璃瓶看到铅笔会逐渐________(选填“变长”或“变短”)．
【设计和进行实验】1．实验器材及作用(1)光具座：便于测量物距和像距．(2)光屏：承接蜡烛的像．(3)蜡烛：提供光源(可用发光二极管代替，此时成像稳定并容易比较大小)．(4)凸透镜：对光线有会聚作用，应放在蜡烛和光屏之间．
实验　探究凸透镜成像的规律
2．实验装置图3．实验操作及注意事项(1)为了使实验现象更明显，本实验应该在较暗的环境中进行．(2)凸透镜焦距的测量①将凸透镜正对太阳光，在另一侧移动光屏，当光屏上承接到最小、最亮的光斑时，该光斑到凸透镜光心的距离即为焦距．
②当凸透镜所成的像为倒立、等大的实像时，蜡烛到凸透镜光心距离的一半即为焦距．4．为了使像成在光屏的中央，烛焰的中心、凸透镜的光心和光屏的中心应在同一高度.【实验现象分析】5．判断光屏上成像的虚实：能用光屏承接的是实像，无法在光屏上承接的是虚像．
6．动态成像的相关判断(1)根据蜡烛的移动方向判断光屏上成清晰的像时光屏的移动方向：蜡烛和光屏的移动方向相同．(2)改变物距，判断光屏上成清晰像时像的大小变化：物近像远像变大，物远像近像变小．
【交流与反思】7．用发光二极管代替蜡烛的优点：成像稳定并容易对比像的大小．8．遮住凸透镜的一部分后能否在光屏上看到蜡烛的像：能，像的亮度会变暗．9．光屏上找不到像的原因：烛焰、凸透镜和光屏三者的中心没有在同一高度；蜡烛在一倍焦距以内；蜡烛在焦点上．
10．随着实验的进行，蜡烛燃烧，长度变短，像在光屏上的位置越来越高，要使像成在光屏中央，应将蜡烛向上移或将光屏向上移或将凸透镜向下移．11．在蜡烛和凸透镜之间加近视镜时，要使光屏上成清晰的像，应向远离凸透镜的方向移动光屏；在蜡烛和凸透镜之间加远视镜时，要使光屏上成清晰的像，应向靠近凸透镜的方向移动光屏．12．光屏上成清晰的像时，对调蜡烛和光屏的位置，光屏上还能成清晰的像，这说明光路是可逆的．
【实验结论】(1)当u>2f时，成倒立、缩小的实像．(2)当u＝2f时，成倒立、等大的实像．(3)当2f>u>f时，成倒立、放大的实像．(4)当u＝f时，不成像．(5)当u
