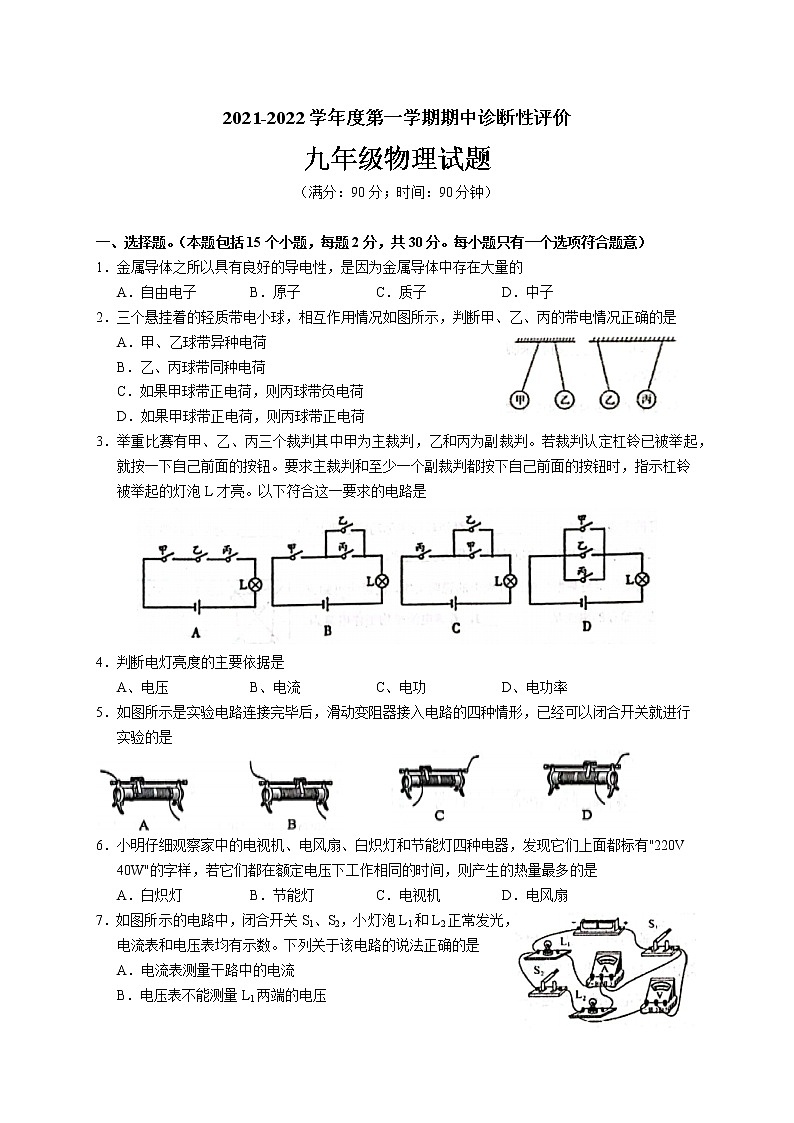

2021-2022学年度第一学期期中诊断性评价

九年级物理试题

（满分：90分；时间：90分钟）

一、选择题。（本题包括15个小题，每题2分，共30分。每小题只有一个选项符合题意）

1．金属导体之所以具有良好的导电性，是因为金属导体中存在大量的

A．自由电子 B．原子 C．质子 D．中子

2．三个悬挂着的轻质带电小球，相互作用情况如图所示，判断甲、乙、丙的带电情况正确的是

A．甲、乙球带异种电荷

B．乙、丙球带同种电荷

C．如果甲球带正电荷，则丙球带负电荷

D．如果甲球带正电荷，则丙球带正电荷

3．举重比赛有甲、乙、丙三个裁判其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是

4．判断电灯亮度的主要依据是

A、电压 B、电流 C、电功 D、电功率

5．如图所示是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关就进行实验的是

6．小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器，发现它们上面都标有"220V 40W"的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是

A．白炽灯  B．节能灯  C．电视机  D．电风扇

7．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于该电路的说法正确的是

A．电流表测量干路中的电流

B．电压表不能测量L1两端的电压

C．取下L1时，L2正常发光

D．只断开开关S2时，电压表有示数

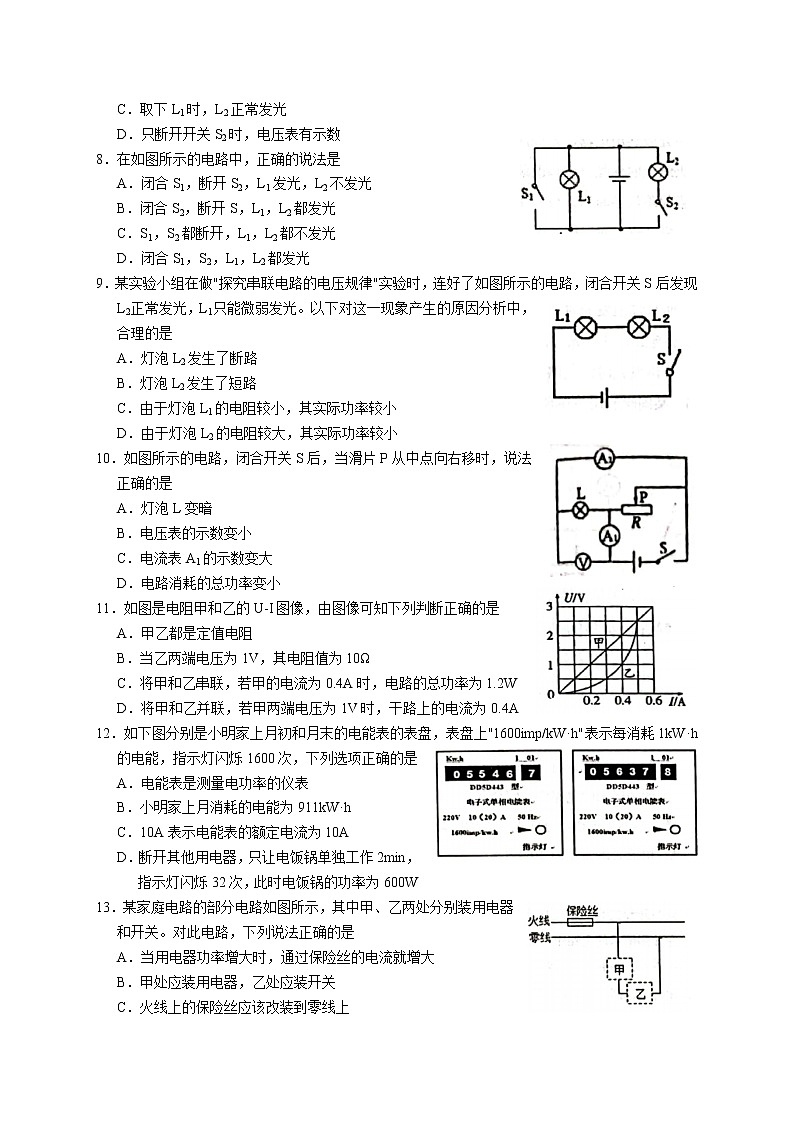

8．在如图所示的电路中，正确的说法是

A．闭合S1，断开S2，L1发光，L2不发光

B．闭合S2，断开S，L1，L2都发光

C．S1，S2都断开，L1，L2都不发光

D．闭合S1，S2，L1，L2都发光

9．某实验小组在做"探究串联电路的电压规律"实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光。以下对这一现象产生的原因分析中，合理的是

A．灯泡L2发生了断路

B．灯泡L2发生了短路

C．由于灯泡L1的电阻较小，其实际功率较小

D．由于灯泡L2的电阻较大，其实际功率较小

10．如图所示的电路，闭合开关S后，当滑片P从中点向右移时，说法正确的是

A．灯泡L变暗

B．电压表的示数变小

C．电流表A1的示数变大

D．电路消耗的总功率变小

11．如图是电阻甲和乙的U-I图像，由图像可知下列判断正确的是

A．甲乙都是定值电阻

B．当乙两端电压为1V，其电阻值为10Ω

C．将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2W

D．将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A

12．如下图分别是小明家上月初和月末的电能表的表盘，表盘上"1600imp/kW·h"表示每消耗1kW·h的电能，指示灯闪烁1600次，下列选项正确的是

A．电能表是测量电功率的仪表

B．小明家上月消耗的电能为911kW·h

C．10A表示电能表的额定电流为10A

D．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W

13．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是

A．当用电器功率增大时，通过保险丝的电流就增大

B．甲处应装用电器，乙处应装开关

C．火线上的保险丝应该改装到零线上

D．当保险丝熔断后，可以用铜丝代替

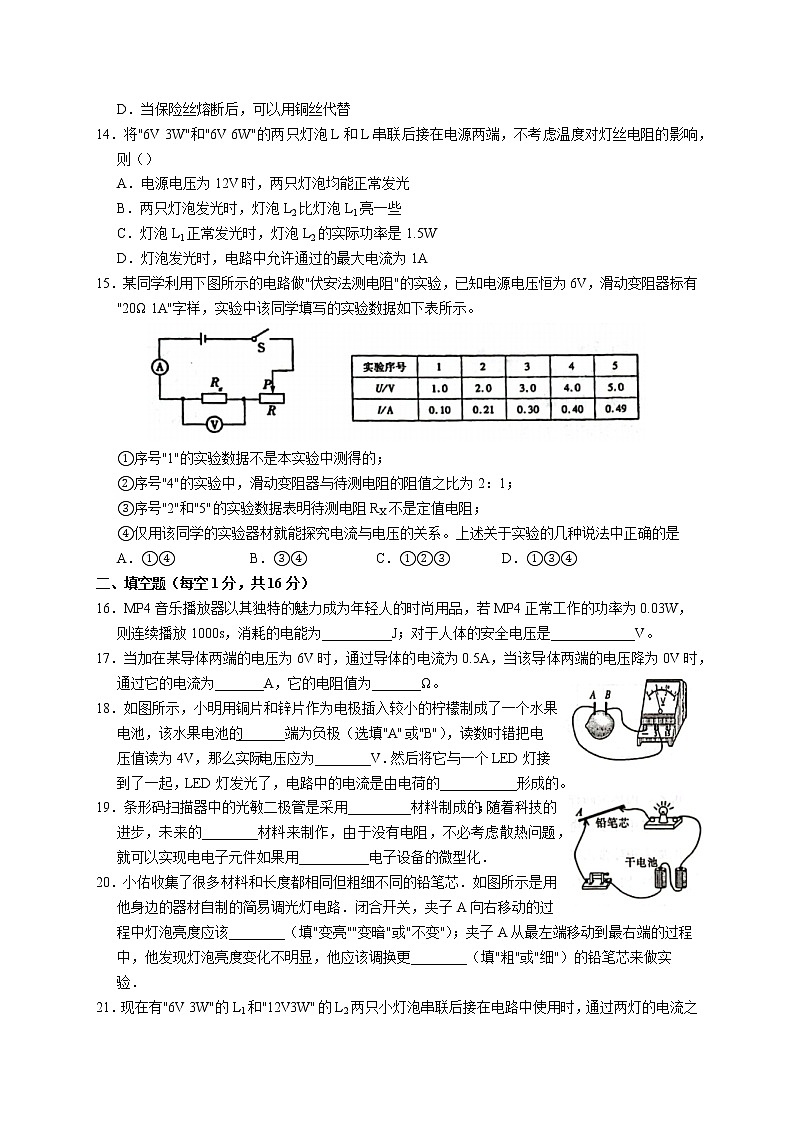

14．将"6V 3W"和"6V 6W"的两只灯泡L和L串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）

A．电源电压为12V时，两只灯泡均能正常发光

B．两只灯泡发光时，灯泡L2比灯泡L1亮一些

C．灯泡L1正常发光时，灯泡L2的实际功率是1.5W

D．灯泡发光时，电路中允许通过的最大电流为1A

15．某同学利用下图所示的电路做"伏安法测电阻"的实验，已知电源电压恒为6V，滑动变阻器标有"20Ω 1A"字样，实验中该同学填写的实验数据如下表所示。

①序号"1"的实验数据不是本实验中测得的；

②序号"4"的实验中，滑动变阻器与待测电阻的阻值之比为2：1；

③序号"2"和"5"的实验数据表明待测电阻RX不是定值电阻；

④仅用该同学的实验器材就能探究电流与电压的关系。上述关于实验的几种说法中正确的是

A．①④ B．③④ C．①②③ D．①③④

二、填空题（每空1分，共16分）

16．MP4音乐播放器以其独特的魅力成为年轻人的时尚用品，若MP4正常工作的功率为0.03W，则连续播放1000s，消耗的电能为__________J；对于人体的安全电压是____________V。

17．当加在某导体两端的电压为6V时，通过导体的电流为0.5A，当该导体两端的电压降为0V时，通过它的电流为_______A，它的电阻值为_______Ω。

18．如图所示，小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，该水果电池的_______端为负极（选填"A"或"B"），读数时错把电压值读为4V，那么实际电压应为________V．然后将它与一个LED灯接到了一起，LED灯发光了，电路中的电流是由电荷的___________形成的。

19．条形码扫描器中的光敏二极管是采用_________材料制成的；随着科技的进步，未来的________材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电电子元件如果用__________电子设备的微型化．

20．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该________（填"变亮""变暗"或"不变"）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更________（填"粗"或"细"）的铅笔芯来做实验．

21．现在有"6V 3W"的L1和"12V3W"的L2两只小灯泡串联后接在电路中使用时，通过两灯的电流之比I1：I2=__________，两灯消耗的实际功率之比P1：P2=________，为了使电路能安全使用，电路两端允许加的最大电压为_______V。

22．如图所示是某型号电池外壳上的说明文字。由说明可知该电池可储存的电能是__________J，若该电池平均工作电流为0.02A，则最多可使用________h．

三、作图题（6分）

23．请根据如图所示的实物图，在虚线框内画出它对应的电路图（电动机的电路符@-号）

24．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．

四、实验题（每空1分，27题图2分，共20分）

25．小明和小华同学在"探究串联电路电压的规律"实验中，都设计了如图甲所示的电路．

（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是__

（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L或L．中的一处发生故障，则故障______（写出一种即可））．

（3）排除故障后，小明完成了实验，并把数据记录在下表中．

九年级物理试题第5页（共8页）

分析实验数据得出两个实验结论；

UAY

U/vUa/V

①串联电路两端的电压_____各部分电路两端电压之和：

2．81．4

1．4

②串联电路中，各部分电路两端电压相等．

（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因____，另外，小明的实验在设计方案上还存在另一个不足之是处是___

（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法（填"能"或"不能"）测出L2两端的电压，理由是_

26．用如图1所示的装置探究"电流通过导体产生的热量与电流的关系"，相同烧瓶内装满了煤油。

（1）烧瓶中装入的煤油是_____（选填"导体"或"绝缘体"）．

（2）为达到实验目的，选用的两电阻丝R与尼的阻值应____，通过R的电流通过R的电流（选填"大于""小于"或"等于"）．

（3）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，说明

（4）小红用如图3所示的装置，进一步探究"电流通过导体产生的热量与电流的关系"，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h与电流的关系图象，根据焦耳定律可知，图4中能正确反映h一t关系的是___

27．现有下列器材：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0~3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究"电流与电阻的关系"．

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路．（要求连线不得交叉）

（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流Ⅰ随电阻R变化的图象．物理学习中经常使用的这种探究方法是____；由图象可以得出结论：

（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向（填"A"或"B"）端移动滑片，使电压表示数为____V时，读出电流表的示数．

（4）为完成整个实验，应该选取__规格的滑动变阻器．A．50Ω1．0AB．30Ω1．0AC．20Ω1．0A

（5）为了测量更多组数据，实验室还有"15Ω、25Ω、30Ω、35Ω、50Ω"5个电阻，你认为能供本实验继续使用的电阻最多还有____个．

五、计算题（每题9分，每小题3分，共18分）

28、在图甲所示的电路中，电源电压为6V且保持不变，电阻R，的阻值为30Ω，同时闭合开关S和S，电流表的示数如图乙所示、求：（1）通过电阻R的电流；（2）电阻R，的阻值；

（3）在10s内，电流通过电阻R，产生的热量：

29、下表为一台电烤箱的铭牌，其内部简化电路如图12所示，R1和R2均为电热丝。求：（1）电烤箱在高温档正常工作15min所消耗的电能；（2）电烤箱在低温档正常工作时，R2的阻值是多少；

（3）假设在用电高峰时，家庭电路实际电压为198V，电烤箱在高温档时的实际功率是多少?

×J牌电烤箱额定电压客定功率电源频率

220V11ooW440W50Hz

高温档低温档

！主三子

R

Tm量产

剧

220V图12
