九年级上册物理期中试卷
展开
这是一份九年级上册物理期中试卷，共15页。试卷主要包含了选择题，填空题，作图题，实验题，计算题．等内容，欢迎下载使用。

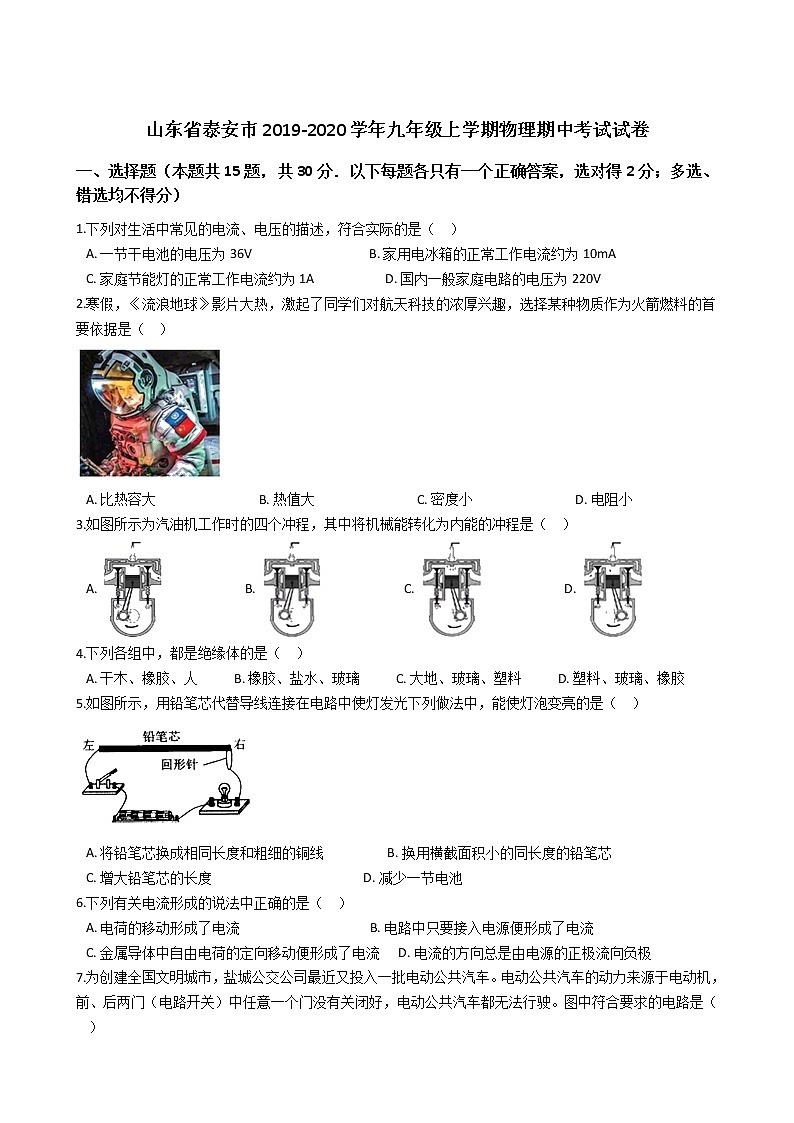

山东省泰安市2019-2020学年九年级上学期物理期中考试试卷
一、选择题（本题共15题，共30分．以下每题各只有一个正确答案，选对得2分；多选、错选均不得分）
1.下列对生活中常见的电流、电压的描述，符合实际的是（ ）
A. 一节干电池的电压为36V B. 家用电冰箱的正常工作电流约为10mA
C. 家庭节能灯的正常工作电流约为1A D. 国内一般家庭电路的电压为220V
2.寒假，《流浪地球》影片大热，激起了同学们对航天科技的浓厚兴趣，选择某种物质作为火箭燃料的首要依据是（ ）
A. 比热容大 B. 热值大 C. 密度小 D. 电阻小
3.如图所示为汽油机工作时的四个冲程，其中将机械能转化为内能的冲程是（ ）
A. B. C. D.
4.下列各组中，都是绝缘体的是（ ）
A. 干木、橡胶、人 B. 橡胶、盐水、玻璃 C. 大地、玻璃、塑料 D. 塑料、玻璃、橡胶
5.如图所示，用铅笔芯代替导线连接在电路中使灯发光下列做法中，能使灯泡变亮的是（ ）
A. 将铅笔芯换成相同长度和粗细的铜线 B. 换用横截面积小的同长度的铅笔芯
C. 增大铅笔芯的长度 D. 减少一节电池
6.下列有关电流形成的说法中正确的是（ ）
A. 电荷的移动形成了电流 B. 电路中只要接入电源便形成了电流
C. 金属导体中自由电荷的定向移动便形成了电流 D. 电流的方向总是由电源的正极流向负极
7.为创建全国文明城市，盐城公交公司最近又投入一批电动公共汽车。电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）

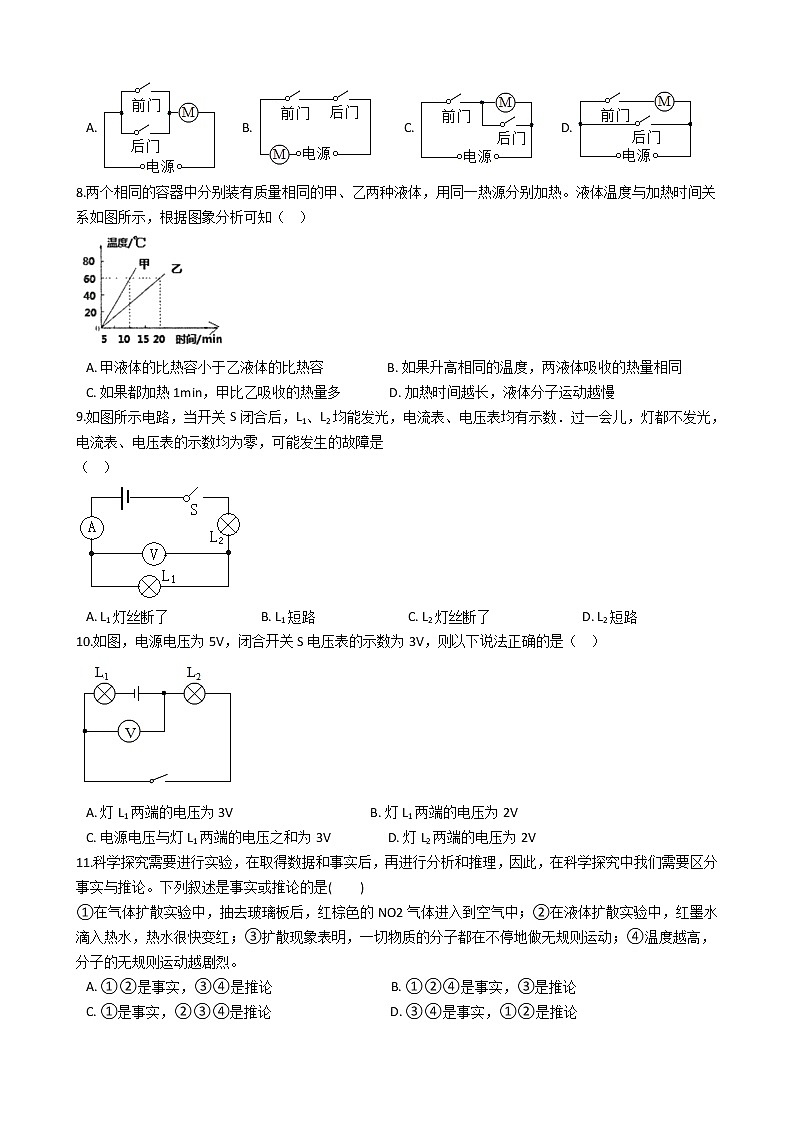

A. B. C. D.
8.两个相同的容器中分别装有质量相同的甲、乙两种液体，用同一热源分别加热。液体温度与加热时间关系如图所示，根据图象分析可知（ ）
A. 甲液体的比热容小于乙液体的比热容 B. 如果升高相同的温度，两液体吸收的热量相同
C. 如果都加热1min，甲比乙吸收的热量多 D. 加热时间越长，液体分子运动越慢
9.如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是
（ ）
A. L1灯丝断了 B. L1短路 C. L2灯丝断了 D. L2短路
10.如图，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（ ）
A. 灯L1两端的电压为3V B. 灯L1两端的电压为2V
C. 电源电压与灯L1两端的电压之和为3V D. 灯L2两端的电压为2V
11.科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论。下列叙述是事实或推论的是( )
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中；②在液体扩散实验中，红墨水滴入热水，热水很快变红；③扩散现象表明，一切物质的分子都在不停地做无规则运动；④温度越高，分子的无规则运动越剧烈。
A. ①②是事实，③④是推论 B. ①②④是事实，③是推论
C. ①是事实，②③④是推论 D. ③④是事实，①②是推论

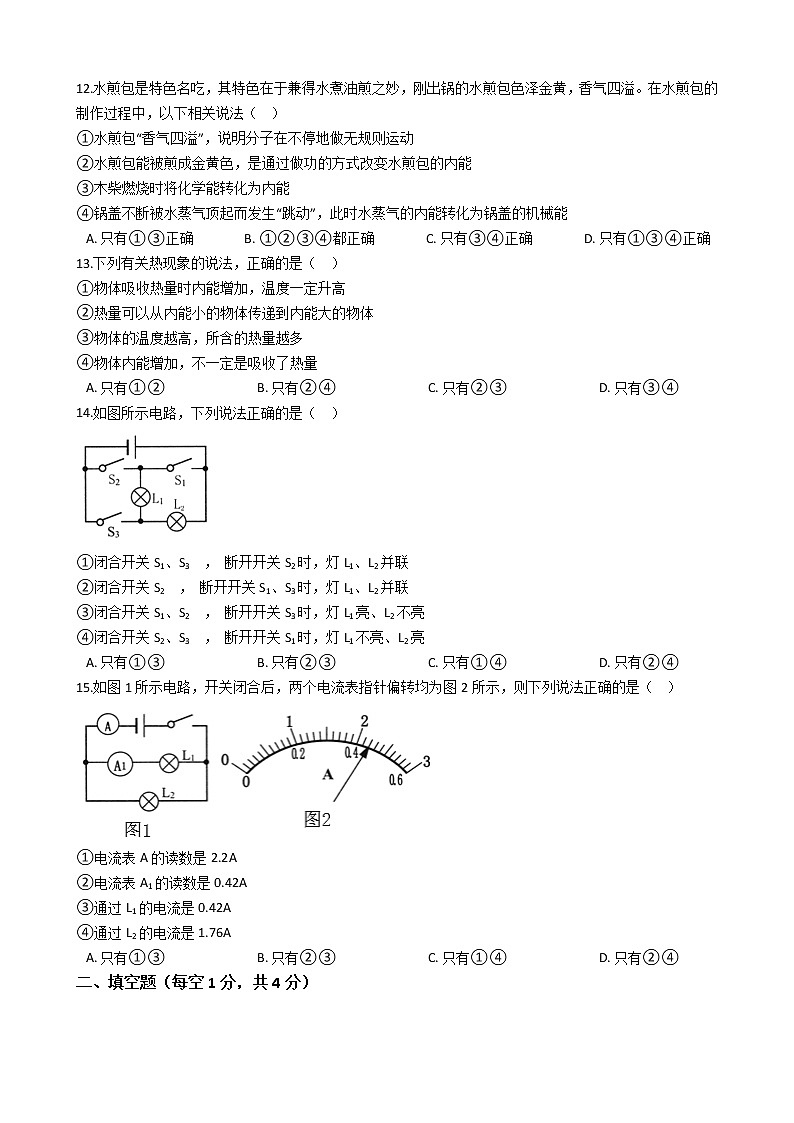

12.水煎包是特色名吃，其特色在于兼得水煮油煎之妙，刚出锅的水煎包色泽金黄，香气四溢。在水煎包的制作过程中，以下相关说法（ ）
①水煎包“香气四溢”，说明分子在不停地做无规则运动
②水煎包能被煎成金黄色，是通过做功的方式改变水煎包的内能
③木柴燃烧时将化学能转化为内能
④锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
A. 只有①③正确 B. ①②③④都正确 C. 只有③④正确 D. 只有①③④正确
13.下列有关热现象的说法，正确的是（ ）
①物体吸收热量时内能增加，温度一定升高
②热量可以从内能小的物体传递到内能大的物体
③物体的温度越高，所含的热量越多
④物体内能增加，不一定是吸收了热量
A. 只有①② B. 只有②④ C. 只有②③ D. 只有③④
14.如图所示电路，下列说法正确的是（ ）
①闭合开关S1、S3 ， 断开开关S2时，灯L1、L2并联
②闭合开关S2 ， 断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2 ， 断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3 ， 断开开关S1时，灯L1不亮、L2亮
A. 只有①③ B. 只有②③ C. 只有①④ D. 只有②④
15.如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（ ）
①电流表A的读数是2.2A
②电流表A1的读数是0.42A
③通过L1的电流是0.42A
④通过L2的电流是1.76A
A. 只有①③ B. 只有②③ C. 只有①④ D. 只有②④
二、填空题（每空1分，共4分）
16.如图所示将两个铅柱的底面削平、削干净，然后紧紧地压在一起，这时两块铅就会结合起来，甚至下面可以吊一个重物都不能将它们拉开这一现象说明________。
17. 2019年1月11日1时11分，在西昌卫星发射中心，“中星2D”卫星由长征三号乙运载火箭发射升空，卫星顺利进入预定轨道。若利用返回技术将卫星回收，当卫星返回地球时，进入大气层，与大气摩擦发出耀眼的光芒，则卫星的内能增大，这是通过________的方式改变物体内能的。
18.三个悬挂着的带电通草球，相互作用情况如图所示，已知A带正电，则C带________电。
19.甲和乙的比热容之比是3：2，吸收的热量之比是1：2，升高的温度相同，甲和乙的质量之比是________。
三、作图题（每题2分，共4分）
20.根据如图所示的电路，在虚线框内画出对应的电路图。
21.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．
四、实验题（第22题6分，第23题10分，共16分）
22.小芳在“探究串联电路电压特点”的实验中，实验中使用两节新干电池作为电源，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在连接电路时，开关应________。
（2）电路连接好，闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是灯泡________发生了________（选填“短路”或“断路”）。
（3）排除故障后，在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V，灯L2两端的电压为________V。
（4）小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
23.在“比较不同物质吸热情况”的实验中，实验装置如图所示：
（1）该实验除了图中的实验器材外，还需要用到的实验器材有：天平、搅棒和________。
（2）实验中应选用规格________（选填“相同”或“不同”）的电加热器分别给初温相同且________（选填“质量”或“体积”）相等的水和食用油两种液体加热，并记录实验数据如表所示。
液体
质量（g）
初温（℃）
末温（℃）
加热时间（min）
水
200
20
28
8
食用油
200
20
28
4
（3）分析表中实验数据可知，此实验是通过比较________（选填“加热时间”或“温度变化”）来判断吸热能力强弱的，液体________（选填“水”或“食用油”）的吸热本领强。食用油的比热容为________J/（kg•℃）（已知水的比热容为4.2×103J/（kg•℃））。
（4）该实验用到的主要研究方法有：转换法和________。
（5）如图丙中A和B分别是某一沿海城市和某一内陆城市在同一年内的气温变化曲线，从图象可以看出，在这一年中，曲线A所示的城市气温变化较________（选填“大”或“小”），根据上面探究过程中所获得的知识可知，曲线A表示的是________（“沿海”或“内陆”）城市的年气温变化曲线（c砂＜c水）。
五、计算题（第24题6分，第25题10分，共16分）．
24.在图甲所示的电路中，电源电压保持不变。当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3闭合，S2断开时，电压表的示数为9V．请解决以下几个问题，要求简要写出分析及计算过程。
（1）电源电压是多少？
（2）在甲图中，断开所有开关，为保证电压表正确连接，将电源正负极上的导线对调后，再将S1、S3保持断开状态，闭合S2时，电压表的示数为多少？
（3）如图乙所示，当开关S1、S2、S3均断开时，电流表的示数如图丙所示，则通过灯L1的电流为多大？
25.如图甲所示为大家常见的普通煤炉，通过燃烧煤将壶中的水进行加热。为提高煤炉效率，某大学创意小组设计了双加热煤炉，如图乙所示，在炉壁的夹层中也加入水，在给壶中水加热的同时，也给炉壁夹层中的水加热。现在1标准大气压下，壶中装有质量为4.5kg温度为20℃的水，己知q煤＝3×107J/kg，c水＝4.2×103J/（kg•℃），求：
（1）如果烧开壶中的水，需要吸收多少热量？
（2）已知甲图煤炉烧水效率为28%，若用甲图煤炉烧开壶中的水，需要完全燃烧煤的质量是多少？
（3）在乙图煤炉加热过程中，在消耗等量煤的情况下，除烧开壶中的水外，还可把炉壁夹层中l0kg的水从20℃加热至40℃，则改进后乙图煤炉的烧水效率是多大？
答案解析部分
一、选择题（本题共15题，共30分．以下每题各只有一个正确答案，选对得2分；多选、错选均不得分）
1.【答案】 D
【考点】电流的大小，电压和电压的单位换算，电功率的计算
【解析】【解答】解：A、一节干电池的电压为1.5V，A不符合题意；
B、家用电冰箱的电功率大约200W，则电流约为I＝ PU ＝ 200W220V ≈0.9A，接近1A，B不符合题意；
C、家庭节能灯的电功率大约20W，则电流约为I＝ PU ＝ 20W220V ≈0.09A，接近0.1A，C不符合题意；
D、我国国内一般家庭电路的电压为220V，D符合题意；
故答案为：D。
【分析】干电池的电压为1.5V，我国家庭电路的电压为220V，根据电功率和电压可以计算电流的大小。
2.【答案】 B
【考点】燃料的热值
【解析】【解答】解：作为火箭燃料，需要选择热值大的，原因是完全燃烧相同质量的燃料时，热值大，可以释放出更多的热量，B符合题意。
故答案为：B
【分析】火箭的燃料，最大的特点是热值大，相同质量时放出的热量多。
3.【答案】 B
【考点】内燃机的四个冲程
【解析】【解答】解：A、图中的进气门关闭，排气门打开，活塞上行，所以是排气冲程；
B、图中的气门关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能转化为内能的过程；
C、图中的气门关闭，活塞下行，所以是做功冲程，做功冲程是将内能转化为机械能的过程，不是依靠飞轮的惯性完成的冲程；
D、图中的进气门打开，排气门关闭，活塞下行，所以是吸气冲程。
故答案为：B。
【分析】热机工作时，将机械能转化为内能的是压缩冲程，压缩冲程中气门关闭，活塞上行。
4.【答案】D
【考点】绝缘体
【解析】【解答】解： A、人体容易导电，是导体；干木、橡胶不容易导电，是绝缘体，不符合题意．
B、盐水容易导电，是导体；橡胶、玻璃不容易导电，是绝缘体，不符合题意．
C、大地容易导电，是导体；玻璃、塑料不容易导电，是绝缘体，不符合题意．
D、塑料、玻璃、橡胶都不容易导电，是绝缘体，符合题意．
故选D．
【分析】根据导体和绝缘体的定义进行判断，即容易导电的物体是导体；不容易导电的物体是绝缘体．
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．
常见的绝缘体包括：塑料、橡胶、陶瓷、空气、玻璃等．
导体和绝缘体之间没有明显的界线，在条件变化时，是可以相互转化的．
5.【答案】 A
【考点】影响电阻大小的因素
【解析】【解答】解：A、相同条件下铜导线的导电性好（即铜导线的电阻较小），将铅笔芯换成相同长度和粗细的铜线，电路中的电阻变小，则通过灯泡的电流增大，灯泡变亮，A符合题意；
B、换用横截面积小的同长度的铅笔芯，电路中的电阻变大，通过灯泡的电流减小，灯泡变暗，B不符合题意；
C、增大铅笔芯的长度，铅笔芯接入电路的长度变长、连入的电阻变大，电路中电流减小，灯泡变暗，C不符合题意；
D、减少一节电池，电源电压减小，根据公式I＝ UR 可知，电路中电流减小，灯泡变暗，D不符合题意。
故答案为：A
【分析】导体的电阻和材料有关，和导体的长度和横截面积有关。
6.【答案】 C
【考点】电流的方向，电流的大小，有持续电流的条件
【解析】【解答】A. 电荷只有定向移动才能形成电流，A不符合题意；
B. 电路中有电流的条件是有电源、电路是通路，缺一不可，B不符合题意；
C. 电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，C符合题意；
D. 在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，D不符合题意。
故答案为：C.
【分析】电荷定向移动形成电流.
有持续电流的条件：必须有电源和电路闭合.
在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极.
7.【答案】 B
【考点】串、并联电路的设计
【解析】【解答】解：因为电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有B。
故答案为：B。
【分析】开关都闭合时，用电器工作，则开关和用电器串联。
8.【答案】 A
【考点】比较不同物质吸热的情况实验
【解析】【解答】解：A、已知两种液体质量相等，相同热源加热说明相同时间提供的热量相等。由图象可以看出：在吸收热量相同时，甲液体升高的温度更大，由公式c＝ Qm△t 知，甲液体比热较小；A符合题意；
B、由图象可以看出：升高相同温度时，甲需要的时间较短，也就是甲需要的热量少，B不符合题意；
C、用同一热源分别都加热1min，甲和乙吸收的热量是相同的，C不符合题意；
D、加热时间越长，内能越大，液体分子运动越快，D不符合题意。
故答案为：A。
【分析】用相同的热源加热时，时间相同，吸收热量相同，温度变化越大，说明吸收能力小。
9.【答案】 C
【考点】电路故障的判断
【解析】【解答】解：A、L1灯丝断了，则电压表与电路串联，电压表分担电源电压，有示数．灯L1不亮，电流表无示数．不合题意．
B、L1短路，则L2中还有电流，L2会变亮，电表有示数．不合题意．
C、L2灯丝断了，则整个电路中无电流，灯都不亮，电表无示数．符合题意．
D、L2短路，则电压表也短路无示数．但L1中还有电流，L 1会变亮，电流表有示数．不合题意．
故选C．
【分析】当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数，说明电路中各部位是好的．过一会儿，灯都不发光，电流表、电压表的示数均为零，如果电路发生短路，则电路中还有电流，不合题意．则电路发生断路．
10.【答案】 B
【考点】串联电路的电压规律
【解析】【解答】解：由电路图知，灯L1与L2串联，电压表测灯L2两端电压；
由题意知，电压表示数是UV＝3V，所以灯L2两端的电压UL2＝UV＝3V；
灯L1两端的电压UL1＝U﹣UL2＝5V﹣3V＝2V。
故答案为：B。
【分析】电压表和所测量的用电器并联使用，串联电路中各用电器电压之和等于电源电压。
11.【答案】A
【考点】科学探索
【解析】【解答】①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中，这是实验事实；②在液体扩散实验中，红墨水滴人热水，热水很快变红，这是实验事实；③扩散现象表明，一切物质的分子都在不停地做无规则运动，这是实验推论；④温度越高，分子的无规则运动越剧烈，这是实验推论；
故答案为：A。
【分析】本题考查理想实验的内容，应明白理想实验的意义：以一定的事实为基础，为合理的外推猜想得到一定的结论.
12.【答案】 D
【考点】热传递改变物体内能，燃料的热值，分子热运动
【解析】【解答】解：①水煎包“香气四溢”，香气四溢是扩散现象，说明分子在不停地做无规则运动，故①正确；②水煎包能被煎成金黄色，是因为油的沸点比水的沸点高，而不是低，故②错误；③木柴燃烧时将化学能转化为内能，故③正确；④锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气对外做功，将自身的内能转化为机械能，故④正确；以上说法正确的是①③④，D符合题意。
故答案为：D
【分析】分子运动形成扩散现象，燃料燃烧将化学能转化为内能，内能对外做功时，可以转化为机械能。
13.【答案】 B
【考点】内能的概念，做功改变物体内能，热传递改变物体内能
【解析】【解答】解：①晶体熔化过程中，吸热但温度不变，A不符合题意；②内能小的物体可能温度高，内能大的物体可能温度低，因此内能小的物体可能将热量传给内能大的物体，故正确；③热量是过程量，不能说含有热量，故错误；④物体的内能增加，有可能是对该物体做功，也可能是吸收了热量，D符合题意。
故答案为：B。
【分析】物体的内能和温度、质量、状态等有关，改变内能的方式有做功和热传递，热传递的条件是温度差。
14.【答案】 C
【考点】电路的基本连接方式
【解析】【解答】解：①闭合开关S1、S3 ， 断开开关S2时，电流从电源正极出发，分别经过两只灯泡回到负极，所以灯L1、L2并联，故①正确；②闭合开关S2 ， 断开开关Sl、S3时，电流从电源正极出发，依次经过两只灯泡回到负极，所以灯L1、L2串联，故②错误；③闭合开关S1、S2 ， 断开开关S3时，电流直接从电源正极出发回到负极，造成电源短路，灯泡都不能发光，故③错误；④闭合开关S2、S3 ， 断开开关S1时，L1被短路不能发光，只有L2亮，故④正确。
综合分析①④正确，C符合题意。
故答案为：C
【分析】用电器顺次连接的电路是串联电路，用电器并列连接的电路是并联电路，若导线和用电器并联，用电器短路。
15.【答案】 C
【考点】电流的测量及电流表的使用，并联电路的电流规律
【解析】【解答】解：由图甲可知，两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，而两电流表指针偏转相同，所以电流表A选用的应该是0～3A量程，分度值为0.1A，示数为I＝2.2A，即干路电流为2.2A；A1选用的是0～0.6A量程，分度值是0.02A，示数为I1＝0.44A，即通过灯L1的电流为0.44A；
通过灯L2的电流大小为：I2＝I﹣I1＝2.2A﹣0.44A＝1.76A。
综上所述①④正确。
故答案为：C
【分析】并联电路中干路电流是各支路电流之和，干路电流表和支路电流表指针位置相同时，选择的量程不同，根据指针位置读取电流的大小。
二、填空题（每空1分，共4分）
16.【答案】 分子间存在引力
【考点】分子间相互作用力
【解析】【解答】解：将两个铅柱的底面削平、削干净、然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，说明了分子之间存在吸引力。
故答案为：分子间存在引力。
【分析】分子将存在引力和斥力。
17.【答案】 做功
【考点】做功改变物体内能
【解析】【解答】解：飞船返回时，进入大气层，与大气摩擦温度升高，内能增加，这是通过做功的方式改变物体内能。
故答案为：做功
【分析】物体间相互摩擦时温度升高，是做功改变内能。
18.【答案】 负
【考点】电荷间的相互作用规律，物体带电情况的判断
【解析】【解答】解：由于C、B两小球相斥，因为只有同种电荷相互排斥，即说明C、B一定都带电，且带的是同种电荷，由于A、B两小球相吸，A球带正电，所以B球带的电荷与A球带的电荷为异种电荷，即B带负电，所以C带负电。
故答案为：负
【分析】电荷间同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引轻小物体。
19.【答案】 1：3
【考点】热量的计算
【解析】【解答】解：由Q＝cm△t可得m＝ Qc△t ，
甲和乙的质量之比是： m甲m乙 ＝ Q甲c甲△tQ乙c乙△t ＝ Q甲Q乙 × c乙c甲 ＝ 12 × 23 ＝1：3
故答案 为：1：3
【分析】根据物体吸收的热量、比热容和温度差，可以计算质量大小之比。
三、作图题（每题2分，共4分）
20.【答案】 解：如图所示：
【考点】根据实物图画电路图
【解析】【解答】解：由实物图可知，两灯串联，电流表测电路中电流，电压表测L2两端电压，由此画出电路图如图所示：
【分析】结合实物图，用电器串联，电压表和一个用电器并联，画出电路图。
21.【答案】解：如图所示：
【考点】实物的电路连接，滑动变阻器的原理及其使用
【解析】【解答】灯泡与滑动变阻器串联，由向右移动滑片，灯泡变亮，所以应将B接线柱接入电路，然后与电源、开关组成电路，并画出电路图，如图所示：
【分析】向右移动滑片，灯泡变亮说明滑动变阻器与灯泡串联，且电路中的电流变大，根据欧姆定律可知电路中的电阻变小，即滑动变阻器接入电路的电阻变小，即必须把右下方接线柱接入电路．
四、实验题（第22题6分，第23题10分，共16分）
22.【答案】 （1）断开
（2）L1；断路
（3）1.9；1.1
（4）电压表的正负接线柱接反
【考点】探究串、并联电路中的电压规律实验
【解析】【解答】解：（1）为保护电路，在连接电路时，开关应断开；（2）甲图中，两灯串联，电压表测L1的电压，电路连接好，闭合开关后，小芳发现L1、L2均不发光，电路可能断路，电压表有示数且大小接近3V，即等于电源电压，则说明电压表与电源连通，所以电路中出现的故障可能是灯泡L1发生了断路；（3）排除故障后，在某次测量时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，此时灯L1两端的电压为1.9V，
由串联电路电压的规律，灯L2两端的电压为：U2＝U﹣U1＝3V﹣1.9V＝1.1 V。（4）小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，不能测出L2的电压。
故答案为：（1）断开；（2）L1；断路；（3）1.9；1.1；（4）电压表的正负接线柱接反。
【分析】（1）连接电路时，开关要断开；
（2）若电压表示数接近电源电压，电流表无示数，则电压表测量的位置断路；
（3）根据电压表选择的量程和指针位置读数，结合串联电路电压规律计算其它电压；
（4）连接电压表时，接线柱要正入负出。
23.【答案】 （1）秒表
（2）相同；质量
（3）加热时间；水；2.1×103
（4）控制变量法
（5）大；内陆
【考点】比较不同物质吸热的情况实验
【解析】【解答】解：（1）本实验中需要测量时间、温度和质量，所以需要的测量工具有：秒表、温度计和天平；（2）实验中应选用规格相同的电加热器分别给初温相同且质量相等的甲、乙两种液体加热，并记录实验数据；（3）分析实验数据可知，此实验中升高的温度是相同的，通过比较加热时间来判断吸热能力强弱的，升高相同温度时，水的加热时间从，则水吸热本领强；根据小明根据实验数据绘制的图象知，升高8℃，煤油用时4min，水用时8min，即煤油吸热是水的 4min8min ＝ 12 ，根据Q＝cm△t可知，在质量和升高温度相同的条件下，比热容与吸热成正比，则食用油的比热容是： 12 ×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；（4）该实验用到的研究方法有转换法和控制变量法；（5）由图丙气温变化曲线得出，A城市最高、最低气温差比B所示的城市的大；沙石的比热容比水小，在吸收或放出相同的热量时，温度变化值比较大，所以曲线A表示的是内陆城市的年气温变化曲线。
故答案为：（1）秒表；（2）相同；质量；（3）加热时间；水；2.1×103；（4）控制变量法；（5）大；内陆。
【分析】（1）探究不同物体的吸热能力时，需要测量时间，选择秒表；
（2）进行加热时，选择相同的加热器，加热质量和初温相同的不同液体，比较温度；
（3）当温度差相同时，可以比较加热时间反应吸热能力，加热时间长的物体吸热本领强，根据水的吸热多少，计算其它物体的比热容；
（4）实验时，控制某些物理量相同，是控制变量法；
（5）由于沿海地区水多，水的比热容大，温度变化小。
五、计算题（第24题6分，第25题10分，共16分）．
24.【答案】 （1）解：在甲图中，当S1、S3闭合，S2断开时，电路为L1的简单电路，电压表测电源两端的电压，
由电压表的示数可知，电源的电压U＝9V
答：电源电压是9V
（2）解：在甲图中，当S1闭合，S2、S3断开时，L1与L2串联，电压表测L1两端的电压，
由电压表的示数可知，L1两端的电压U1＝6V；
将电源正负极上的导线对调后，再将S1、S3保持断开状态，闭合S2时，L1与L2串联，电压表测L2两端的电压，
因两灯泡的连接方式不变，
所以，L1两端的电压不变，
因串联电路中总电压等于各分电压之和，
所以，电压表的示数U2＝U﹣U1＝9V﹣6V＝3V
答：将电源正负极上的导线对调后，再将S1、S3保持断开状态，闭合S2时，电压表的示数为3V
（3）解：在乙图中，当开关S1、S2、S3均断开时，L1与L2串联，电流表测电路中的电流，
由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，
因串联电路中各处的电流相等，
所以，通过灯L1的电流为0.3A
答：如图乙所示，当开关S1、S2、S3均断开时，通过灯L1的电流为0.3A
【考点】电流的测量及电流表的使用，电压的测量及电压表的使用，串联电路的电压规律
【解析】【分析】（1）电压表和电源连接时，测量电源电压；
（2）结合电路的连接方式，根据串联电路电压规律，计算电压表示数；
（3）根据电流表选择的量程和指针位置，读取电流，串联电路中电流处处相等。
25.【答案】 （1）解：1标准大气压下水的沸点为100℃，把壶内20℃，4.5kg水烧开，水吸收的热量：
Q吸＝c水m水△t1＝4.2×103J/（kg•℃）×4.5kg×（100℃﹣20℃）＝1.512×106J
答：如果烧开壶中的水，需要吸收1.512×106J热量
（2）解：普通煤炉的烧水效率为28%，
由η＝ Q吸Q放 可得煤完全燃烧放出的热量：
Q放＝ Q吸η ＝ 1.512×106J28% ＝5.4×106J，
由Q放＝mq可得需要完全燃烧煤的质量
m煤＝ Q放q ＝ 5.4×106J3×107J ＝0.18kg
答：已知甲图煤炉烧水效率为28%，若用甲图煤炉烧开壶中的水，需要完全燃烧煤的质量是0.18kg
（3）解：改进后乙图双加热煤炉还可额外把炉壁间10kg水从20℃加热至40℃，
则炉壁间水吸收的热量：
Q吸′＝c水m水′△t2＝4.2×103J/（kg•℃）×10kg×（40℃﹣20℃）＝8.4×105J，
而壶内水的初温、末温以及质量均不变，则壶内水吸收热量不变，
所以，双加热煤炉中水吸收的总热量：
Q吸总＝Q吸+Q吸′＝1.512×106J+8.4×105J＝2.352×106J；
由题意可知，双加热煤炉与普通煤炉消耗煤的质量相等，则这些煤完全燃烧放出的热量不变，
所以，双加热煤炉的烧水效率：
η′＝ Q吸总Q放 ＝ 2.352×106J5.4×106J ×100%≈43.56%
答：在乙图煤炉加热过程中，在消耗等量煤的情况下，除烧开壶中的水外，还可把炉壁夹层中l0kg的水从20℃加热至40℃，则改进后乙图煤炉的烧水效率是43.56%
【考点】热量的计算，燃料的热值
【解析】【分析】（1）根据水的比热容、质量和温度差的乘积计算水吸收的热量；
（2）根据水的吸热和热效率计算燃料放热，利用燃料的热值计算消耗燃料的质量；
（3）利用比热容、质量和温度差求热量，利用总的利用的热量和燃料放出的热量的比值计算热效率。
山东省泰安市2019-2020学年九年级上学期物理期中考试试卷
一、选择题（本题共15题，共30分．以下每题各只有一个正确答案，选对得2分；多选、错选均不得分）
1.下列对生活中常见的电流、电压的描述，符合实际的是（ ）
A. 一节干电池的电压为36V B. 家用电冰箱的正常工作电流约为10mA
C. 家庭节能灯的正常工作电流约为1A D. 国内一般家庭电路的电压为220V
2.寒假，《流浪地球》影片大热，激起了同学们对航天科技的浓厚兴趣，选择某种物质作为火箭燃料的首要依据是（ ）
A. 比热容大 B. 热值大 C. 密度小 D. 电阻小
3.如图所示为汽油机工作时的四个冲程，其中将机械能转化为内能的冲程是（ ）
A. B. C. D.
4.下列各组中，都是绝缘体的是（ ）
A. 干木、橡胶、人 B. 橡胶、盐水、玻璃 C. 大地、玻璃、塑料 D. 塑料、玻璃、橡胶
5.如图所示，用铅笔芯代替导线连接在电路中使灯发光下列做法中，能使灯泡变亮的是（ ）
A. 将铅笔芯换成相同长度和粗细的铜线 B. 换用横截面积小的同长度的铅笔芯
C. 增大铅笔芯的长度 D. 减少一节电池
6.下列有关电流形成的说法中正确的是（ ）
A. 电荷的移动形成了电流 B. 电路中只要接入电源便形成了电流
C. 金属导体中自由电荷的定向移动便形成了电流 D. 电流的方向总是由电源的正极流向负极
7.为创建全国文明城市，盐城公交公司最近又投入一批电动公共汽车。电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）
A. B. C. D.
8.两个相同的容器中分别装有质量相同的甲、乙两种液体，用同一热源分别加热。液体温度与加热时间关系如图所示，根据图象分析可知（ ）
A. 甲液体的比热容小于乙液体的比热容 B. 如果升高相同的温度，两液体吸收的热量相同
C. 如果都加热1min，甲比乙吸收的热量多 D. 加热时间越长，液体分子运动越慢
9.如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是
（ ）
A. L1灯丝断了 B. L1短路 C. L2灯丝断了 D. L2短路
10.如图，电源电压为5V，闭合开关S电压表的示数为3V，则以下说法正确的是（ ）
A. 灯L1两端的电压为3V B. 灯L1两端的电压为2V
C. 电源电压与灯L1两端的电压之和为3V D. 灯L2两端的电压为2V
11.科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论。下列叙述是事实或推论的是( )
①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中；②在液体扩散实验中，红墨水滴入热水，热水很快变红；③扩散现象表明，一切物质的分子都在不停地做无规则运动；④温度越高，分子的无规则运动越剧烈。
A. ①②是事实，③④是推论 B. ①②④是事实，③是推论
C. ①是事实，②③④是推论 D. ③④是事实，①②是推论
12.水煎包是特色名吃，其特色在于兼得水煮油煎之妙，刚出锅的水煎包色泽金黄，香气四溢。在水煎包的制作过程中，以下相关说法（ ）
①水煎包“香气四溢”，说明分子在不停地做无规则运动
②水煎包能被煎成金黄色，是通过做功的方式改变水煎包的内能
③木柴燃烧时将化学能转化为内能
④锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
A. 只有①③正确 B. ①②③④都正确 C. 只有③④正确 D. 只有①③④正确
13.下列有关热现象的说法，正确的是（ ）
①物体吸收热量时内能增加，温度一定升高
②热量可以从内能小的物体传递到内能大的物体
③物体的温度越高，所含的热量越多
④物体内能增加，不一定是吸收了热量
A. 只有①② B. 只有②④ C. 只有②③ D. 只有③④
14.如图所示电路，下列说法正确的是（ ）
①闭合开关S1、S3 ， 断开开关S2时，灯L1、L2并联
②闭合开关S2 ， 断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2 ， 断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3 ， 断开开关S1时，灯L1不亮、L2亮
A. 只有①③ B. 只有②③ C. 只有①④ D. 只有②④
15.如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（ ）
①电流表A的读数是2.2A
②电流表A1的读数是0.42A
③通过L1的电流是0.42A
④通过L2的电流是1.76A
A. 只有①③ B. 只有②③ C. 只有①④ D. 只有②④
二、填空题（每空1分，共4分）
16.如图所示将两个铅柱的底面削平、削干净，然后紧紧地压在一起，这时两块铅就会结合起来，甚至下面可以吊一个重物都不能将它们拉开这一现象说明________。
17. 2019年1月11日1时11分，在西昌卫星发射中心，“中星2D”卫星由长征三号乙运载火箭发射升空，卫星顺利进入预定轨道。若利用返回技术将卫星回收，当卫星返回地球时，进入大气层，与大气摩擦发出耀眼的光芒，则卫星的内能增大，这是通过________的方式改变物体内能的。
18.三个悬挂着的带电通草球，相互作用情况如图所示，已知A带正电，则C带________电。
19.甲和乙的比热容之比是3：2，吸收的热量之比是1：2，升高的温度相同，甲和乙的质量之比是________。
三、作图题（每题2分，共4分）
20.根据如图所示的电路，在虚线框内画出对应的电路图。
21.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．
四、实验题（第22题6分，第23题10分，共16分）
22.小芳在“探究串联电路电压特点”的实验中，实验中使用两节新干电池作为电源，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在连接电路时，开关应________。
（2）电路连接好，闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是灯泡________发生了________（选填“短路”或“断路”）。
（3）排除故障后，在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为________V，灯L2两端的电压为________V。
（4）小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成________。
23.在“比较不同物质吸热情况”的实验中，实验装置如图所示：
（1）该实验除了图中的实验器材外，还需要用到的实验器材有：天平、搅棒和________。
（2）实验中应选用规格________（选填“相同”或“不同”）的电加热器分别给初温相同且________（选填“质量”或“体积”）相等的水和食用油两种液体加热，并记录实验数据如表所示。
液体
质量（g）
初温（℃）
末温（℃）
加热时间（min）
水
200
20
28
8
食用油
200
20
28
4
（3）分析表中实验数据可知，此实验是通过比较________（选填“加热时间”或“温度变化”）来判断吸热能力强弱的，液体________（选填“水”或“食用油”）的吸热本领强。食用油的比热容为________J/（kg•℃）（已知水的比热容为4.2×103J/（kg•℃））。
（4）该实验用到的主要研究方法有：转换法和________。
（5）如图丙中A和B分别是某一沿海城市和某一内陆城市在同一年内的气温变化曲线，从图象可以看出，在这一年中，曲线A所示的城市气温变化较________（选填“大”或“小”），根据上面探究过程中所获得的知识可知，曲线A表示的是________（“沿海”或“内陆”）城市的年气温变化曲线（c砂＜c水）。
五、计算题（第24题6分，第25题10分，共16分）．
24.在图甲所示的电路中，电源电压保持不变。当S1闭合，S2、S3断开时，电压表的示数为6V；当S1、S3闭合，S2断开时，电压表的示数为9V．请解决以下几个问题，要求简要写出分析及计算过程。
（1）电源电压是多少？
（2）在甲图中，断开所有开关，为保证电压表正确连接，将电源正负极上的导线对调后，再将S1、S3保持断开状态，闭合S2时，电压表的示数为多少？
（3）如图乙所示，当开关S1、S2、S3均断开时，电流表的示数如图丙所示，则通过灯L1的电流为多大？
25.如图甲所示为大家常见的普通煤炉，通过燃烧煤将壶中的水进行加热。为提高煤炉效率，某大学创意小组设计了双加热煤炉，如图乙所示，在炉壁的夹层中也加入水，在给壶中水加热的同时，也给炉壁夹层中的水加热。现在1标准大气压下，壶中装有质量为4.5kg温度为20℃的水，己知q煤＝3×107J/kg，c水＝4.2×103J/（kg•℃），求：
（1）如果烧开壶中的水，需要吸收多少热量？
（2）已知甲图煤炉烧水效率为28%，若用甲图煤炉烧开壶中的水，需要完全燃烧煤的质量是多少？
（3）在乙图煤炉加热过程中，在消耗等量煤的情况下，除烧开壶中的水外，还可把炉壁夹层中l0kg的水从20℃加热至40℃，则改进后乙图煤炉的烧水效率是多大？
答案解析部分
一、选择题（本题共15题，共30分．以下每题各只有一个正确答案，选对得2分；多选、错选均不得分）
1.【答案】 D
【考点】电流的大小，电压和电压的单位换算，电功率的计算
【解析】【解答】解：A、一节干电池的电压为1.5V，A不符合题意；
B、家用电冰箱的电功率大约200W，则电流约为I＝ PU ＝ 200W220V ≈0.9A，接近1A，B不符合题意；
C、家庭节能灯的电功率大约20W，则电流约为I＝ PU ＝ 20W220V ≈0.09A，接近0.1A，C不符合题意；
D、我国国内一般家庭电路的电压为220V，D符合题意；
故答案为：D。
【分析】干电池的电压为1.5V，我国家庭电路的电压为220V，根据电功率和电压可以计算电流的大小。
2.【答案】 B
【考点】燃料的热值
【解析】【解答】解：作为火箭燃料，需要选择热值大的，原因是完全燃烧相同质量的燃料时，热值大，可以释放出更多的热量，B符合题意。
故答案为：B
【分析】火箭的燃料，最大的特点是热值大，相同质量时放出的热量多。
3.【答案】 B
【考点】内燃机的四个冲程
【解析】【解答】解：A、图中的进气门关闭，排气门打开，活塞上行，所以是排气冲程；
B、图中的气门关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能转化为内能的过程；
C、图中的气门关闭，活塞下行，所以是做功冲程，做功冲程是将内能转化为机械能的过程，不是依靠飞轮的惯性完成的冲程；
D、图中的进气门打开，排气门关闭，活塞下行，所以是吸气冲程。
故答案为：B。
【分析】热机工作时，将机械能转化为内能的是压缩冲程，压缩冲程中气门关闭，活塞上行。
4.【答案】D
【考点】绝缘体
【解析】【解答】解： A、人体容易导电，是导体；干木、橡胶不容易导电，是绝缘体，不符合题意．
B、盐水容易导电，是导体；橡胶、玻璃不容易导电，是绝缘体，不符合题意．
C、大地容易导电，是导体；玻璃、塑料不容易导电，是绝缘体，不符合题意．
D、塑料、玻璃、橡胶都不容易导电，是绝缘体，符合题意．
故选D．
【分析】根据导体和绝缘体的定义进行判断，即容易导电的物体是导体；不容易导电的物体是绝缘体．
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．
常见的绝缘体包括：塑料、橡胶、陶瓷、空气、玻璃等．
导体和绝缘体之间没有明显的界线，在条件变化时，是可以相互转化的．
5.【答案】 A
【考点】影响电阻大小的因素
【解析】【解答】解：A、相同条件下铜导线的导电性好（即铜导线的电阻较小），将铅笔芯换成相同长度和粗细的铜线，电路中的电阻变小，则通过灯泡的电流增大，灯泡变亮，A符合题意；
B、换用横截面积小的同长度的铅笔芯，电路中的电阻变大，通过灯泡的电流减小，灯泡变暗，B不符合题意；
C、增大铅笔芯的长度，铅笔芯接入电路的长度变长、连入的电阻变大，电路中电流减小，灯泡变暗，C不符合题意；
D、减少一节电池，电源电压减小，根据公式I＝ UR 可知，电路中电流减小，灯泡变暗，D不符合题意。
故答案为：A
【分析】导体的电阻和材料有关，和导体的长度和横截面积有关。
6.【答案】 C
【考点】电流的方向，电流的大小，有持续电流的条件
【解析】【解答】A. 电荷只有定向移动才能形成电流，A不符合题意；
B. 电路中有电流的条件是有电源、电路是通路，缺一不可，B不符合题意；
C. 电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，C符合题意；
D. 在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，D不符合题意。
故答案为：C.
【分析】电荷定向移动形成电流.
有持续电流的条件：必须有电源和电路闭合.
在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极.
7.【答案】 B
【考点】串、并联电路的设计
【解析】【解答】解：因为电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有B。
故答案为：B。
【分析】开关都闭合时，用电器工作，则开关和用电器串联。
8.【答案】 A
【考点】比较不同物质吸热的情况实验
【解析】【解答】解：A、已知两种液体质量相等，相同热源加热说明相同时间提供的热量相等。由图象可以看出：在吸收热量相同时，甲液体升高的温度更大，由公式c＝ Qm△t 知，甲液体比热较小；A符合题意；
B、由图象可以看出：升高相同温度时，甲需要的时间较短，也就是甲需要的热量少，B不符合题意；
C、用同一热源分别都加热1min，甲和乙吸收的热量是相同的，C不符合题意；
D、加热时间越长，内能越大，液体分子运动越快，D不符合题意。
故答案为：A。
【分析】用相同的热源加热时，时间相同，吸收热量相同，温度变化越大，说明吸收能力小。
9.【答案】 C
【考点】电路故障的判断
【解析】【解答】解：A、L1灯丝断了，则电压表与电路串联，电压表分担电源电压，有示数．灯L1不亮，电流表无示数．不合题意．
B、L1短路，则L2中还有电流，L2会变亮，电表有示数．不合题意．
C、L2灯丝断了，则整个电路中无电流，灯都不亮，电表无示数．符合题意．
D、L2短路，则电压表也短路无示数．但L1中还有电流，L 1会变亮，电流表有示数．不合题意．
故选C．
【分析】当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数，说明电路中各部位是好的．过一会儿，灯都不发光，电流表、电压表的示数均为零，如果电路发生短路，则电路中还有电流，不合题意．则电路发生断路．
10.【答案】 B
【考点】串联电路的电压规律
【解析】【解答】解：由电路图知，灯L1与L2串联，电压表测灯L2两端电压；
由题意知，电压表示数是UV＝3V，所以灯L2两端的电压UL2＝UV＝3V；
灯L1两端的电压UL1＝U﹣UL2＝5V﹣3V＝2V。
故答案为：B。
【分析】电压表和所测量的用电器并联使用，串联电路中各用电器电压之和等于电源电压。
11.【答案】A
【考点】科学探索
【解析】【解答】①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中，这是实验事实；②在液体扩散实验中，红墨水滴人热水，热水很快变红，这是实验事实；③扩散现象表明，一切物质的分子都在不停地做无规则运动，这是实验推论；④温度越高，分子的无规则运动越剧烈，这是实验推论；
故答案为：A。
【分析】本题考查理想实验的内容，应明白理想实验的意义：以一定的事实为基础，为合理的外推猜想得到一定的结论.
12.【答案】 D
【考点】热传递改变物体内能，燃料的热值，分子热运动
【解析】【解答】解：①水煎包“香气四溢”，香气四溢是扩散现象，说明分子在不停地做无规则运动，故①正确；②水煎包能被煎成金黄色，是因为油的沸点比水的沸点高，而不是低，故②错误；③木柴燃烧时将化学能转化为内能，故③正确；④锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气对外做功，将自身的内能转化为机械能，故④正确；以上说法正确的是①③④，D符合题意。
故答案为：D
【分析】分子运动形成扩散现象，燃料燃烧将化学能转化为内能，内能对外做功时，可以转化为机械能。
13.【答案】 B
【考点】内能的概念，做功改变物体内能，热传递改变物体内能
【解析】【解答】解：①晶体熔化过程中，吸热但温度不变，A不符合题意；②内能小的物体可能温度高，内能大的物体可能温度低，因此内能小的物体可能将热量传给内能大的物体，故正确；③热量是过程量，不能说含有热量，故错误；④物体的内能增加，有可能是对该物体做功，也可能是吸收了热量，D符合题意。
故答案为：B。
【分析】物体的内能和温度、质量、状态等有关，改变内能的方式有做功和热传递，热传递的条件是温度差。
14.【答案】 C
【考点】电路的基本连接方式
【解析】【解答】解：①闭合开关S1、S3 ， 断开开关S2时，电流从电源正极出发，分别经过两只灯泡回到负极，所以灯L1、L2并联，故①正确；②闭合开关S2 ， 断开开关Sl、S3时，电流从电源正极出发，依次经过两只灯泡回到负极，所以灯L1、L2串联，故②错误；③闭合开关S1、S2 ， 断开开关S3时，电流直接从电源正极出发回到负极，造成电源短路，灯泡都不能发光，故③错误；④闭合开关S2、S3 ， 断开开关S1时，L1被短路不能发光，只有L2亮，故④正确。
综合分析①④正确，C符合题意。
故答案为：C
【分析】用电器顺次连接的电路是串联电路，用电器并列连接的电路是并联电路，若导线和用电器并联，用电器短路。
15.【答案】 C
【考点】电流的测量及电流表的使用，并联电路的电流规律
【解析】【解答】解：由图甲可知，两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，而两电流表指针偏转相同，所以电流表A选用的应该是0～3A量程，分度值为0.1A，示数为I＝2.2A，即干路电流为2.2A；A1选用的是0～0.6A量程，分度值是0.02A，示数为I1＝0.44A，即通过灯L1的电流为0.44A；
通过灯L2的电流大小为：I2＝I﹣I1＝2.2A﹣0.44A＝1.76A。
综上所述①④正确。
故答案为：C
【分析】并联电路中干路电流是各支路电流之和，干路电流表和支路电流表指针位置相同时，选择的量程不同，根据指针位置读取电流的大小。
二、填空题（每空1分，共4分）
16.【答案】 分子间存在引力
【考点】分子间相互作用力
【解析】【解答】解：将两个铅柱的底面削平、削干净、然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，说明了分子之间存在吸引力。
故答案为：分子间存在引力。
【分析】分子将存在引力和斥力。
17.【答案】 做功
【考点】做功改变物体内能
【解析】【解答】解：飞船返回时，进入大气层，与大气摩擦温度升高，内能增加，这是通过做功的方式改变物体内能。
故答案为：做功
【分析】物体间相互摩擦时温度升高，是做功改变内能。
18.【答案】 负
【考点】电荷间的相互作用规律，物体带电情况的判断
【解析】【解答】解：由于C、B两小球相斥，因为只有同种电荷相互排斥，即说明C、B一定都带电，且带的是同种电荷，由于A、B两小球相吸，A球带正电，所以B球带的电荷与A球带的电荷为异种电荷，即B带负电，所以C带负电。
故答案为：负
【分析】电荷间同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引轻小物体。
19.【答案】 1：3
【考点】热量的计算
【解析】【解答】解：由Q＝cm△t可得m＝ Qc△t ，
甲和乙的质量之比是： m甲m乙 ＝ Q甲c甲△tQ乙c乙△t ＝ Q甲Q乙 × c乙c甲 ＝ 12 × 23 ＝1：3
故答案 为：1：3
【分析】根据物体吸收的热量、比热容和温度差，可以计算质量大小之比。
三、作图题（每题2分，共4分）
20.【答案】 解：如图所示：
【考点】根据实物图画电路图
【解析】【解答】解：由实物图可知，两灯串联，电流表测电路中电流，电压表测L2两端电压，由此画出电路图如图所示：
【分析】结合实物图，用电器串联，电压表和一个用电器并联，画出电路图。
21.【答案】解：如图所示：
【考点】实物的电路连接，滑动变阻器的原理及其使用
【解析】【解答】灯泡与滑动变阻器串联，由向右移动滑片，灯泡变亮，所以应将B接线柱接入电路，然后与电源、开关组成电路，并画出电路图，如图所示：
【分析】向右移动滑片，灯泡变亮说明滑动变阻器与灯泡串联，且电路中的电流变大，根据欧姆定律可知电路中的电阻变小，即滑动变阻器接入电路的电阻变小，即必须把右下方接线柱接入电路．
四、实验题（第22题6分，第23题10分，共16分）
22.【答案】 （1）断开
（2）L1；断路
（3）1.9；1.1
（4）电压表的正负接线柱接反
【考点】探究串、并联电路中的电压规律实验
【解析】【解答】解：（1）为保护电路，在连接电路时，开关应断开；（2）甲图中，两灯串联，电压表测L1的电压，电路连接好，闭合开关后，小芳发现L1、L2均不发光，电路可能断路，电压表有示数且大小接近3V，即等于电源电压，则说明电压表与电源连通，所以电路中出现的故障可能是灯泡L1发生了断路；（3）排除故障后，在某次测量时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，此时灯L1两端的电压为1.9V，
由串联电路电压的规律，灯L2两端的电压为：U2＝U﹣U1＝3V﹣1.9V＝1.1 V。（4）小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，不能测出L2的电压。
故答案为：（1）断开；（2）L1；断路；（3）1.9；1.1；（4）电压表的正负接线柱接反。
【分析】（1）连接电路时，开关要断开；
（2）若电压表示数接近电源电压，电流表无示数，则电压表测量的位置断路；
（3）根据电压表选择的量程和指针位置读数，结合串联电路电压规律计算其它电压；
（4）连接电压表时，接线柱要正入负出。
23.【答案】 （1）秒表
（2）相同；质量
（3）加热时间；水；2.1×103
（4）控制变量法
（5）大；内陆
【考点】比较不同物质吸热的情况实验
【解析】【解答】解：（1）本实验中需要测量时间、温度和质量，所以需要的测量工具有：秒表、温度计和天平；（2）实验中应选用规格相同的电加热器分别给初温相同且质量相等的甲、乙两种液体加热，并记录实验数据；（3）分析实验数据可知，此实验中升高的温度是相同的，通过比较加热时间来判断吸热能力强弱的，升高相同温度时，水的加热时间从，则水吸热本领强；根据小明根据实验数据绘制的图象知，升高8℃，煤油用时4min，水用时8min，即煤油吸热是水的 4min8min ＝ 12 ，根据Q＝cm△t可知，在质量和升高温度相同的条件下，比热容与吸热成正比，则食用油的比热容是： 12 ×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；（4）该实验用到的研究方法有转换法和控制变量法；（5）由图丙气温变化曲线得出，A城市最高、最低气温差比B所示的城市的大；沙石的比热容比水小，在吸收或放出相同的热量时，温度变化值比较大，所以曲线A表示的是内陆城市的年气温变化曲线。
故答案为：（1）秒表；（2）相同；质量；（3）加热时间；水；2.1×103；（4）控制变量法；（5）大；内陆。
【分析】（1）探究不同物体的吸热能力时，需要测量时间，选择秒表；
（2）进行加热时，选择相同的加热器，加热质量和初温相同的不同液体，比较温度；
（3）当温度差相同时，可以比较加热时间反应吸热能力，加热时间长的物体吸热本领强，根据水的吸热多少，计算其它物体的比热容；
（4）实验时，控制某些物理量相同，是控制变量法；
（5）由于沿海地区水多，水的比热容大，温度变化小。
五、计算题（第24题6分，第25题10分，共16分）．
24.【答案】 （1）解：在甲图中，当S1、S3闭合，S2断开时，电路为L1的简单电路，电压表测电源两端的电压，
由电压表的示数可知，电源的电压U＝9V
答：电源电压是9V
（2）解：在甲图中，当S1闭合，S2、S3断开时，L1与L2串联，电压表测L1两端的电压，
由电压表的示数可知，L1两端的电压U1＝6V；
将电源正负极上的导线对调后，再将S1、S3保持断开状态，闭合S2时，L1与L2串联，电压表测L2两端的电压，
因两灯泡的连接方式不变，
所以，L1两端的电压不变，
因串联电路中总电压等于各分电压之和，
所以，电压表的示数U2＝U﹣U1＝9V﹣6V＝3V
答：将电源正负极上的导线对调后，再将S1、S3保持断开状态，闭合S2时，电压表的示数为3V
（3）解：在乙图中，当开关S1、S2、S3均断开时，L1与L2串联，电流表测电路中的电流，
由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，
因串联电路中各处的电流相等，
所以，通过灯L1的电流为0.3A
答：如图乙所示，当开关S1、S2、S3均断开时，通过灯L1的电流为0.3A
【考点】电流的测量及电流表的使用，电压的测量及电压表的使用，串联电路的电压规律
【解析】【分析】（1）电压表和电源连接时，测量电源电压；
（2）结合电路的连接方式，根据串联电路电压规律，计算电压表示数；
（3）根据电流表选择的量程和指针位置，读取电流，串联电路中电流处处相等。
25.【答案】 （1）解：1标准大气压下水的沸点为100℃，把壶内20℃，4.5kg水烧开，水吸收的热量：
Q吸＝c水m水△t1＝4.2×103J/（kg•℃）×4.5kg×（100℃﹣20℃）＝1.512×106J
答：如果烧开壶中的水，需要吸收1.512×106J热量
（2）解：普通煤炉的烧水效率为28%，
由η＝ Q吸Q放 可得煤完全燃烧放出的热量：
Q放＝ Q吸η ＝ 1.512×106J28% ＝5.4×106J，
由Q放＝mq可得需要完全燃烧煤的质量
m煤＝ Q放q ＝ 5.4×106J3×107J ＝0.18kg
答：已知甲图煤炉烧水效率为28%，若用甲图煤炉烧开壶中的水，需要完全燃烧煤的质量是0.18kg
（3）解：改进后乙图双加热煤炉还可额外把炉壁间10kg水从20℃加热至40℃，
则炉壁间水吸收的热量：
Q吸′＝c水m水′△t2＝4.2×103J/（kg•℃）×10kg×（40℃﹣20℃）＝8.4×105J，
而壶内水的初温、末温以及质量均不变，则壶内水吸收热量不变，
所以，双加热煤炉中水吸收的总热量：
Q吸总＝Q吸+Q吸′＝1.512×106J+8.4×105J＝2.352×106J；
由题意可知，双加热煤炉与普通煤炉消耗煤的质量相等，则这些煤完全燃烧放出的热量不变，
所以，双加热煤炉的烧水效率：
η′＝ Q吸总Q放 ＝ 2.352×106J5.4×106J ×100%≈43.56%
答：在乙图煤炉加热过程中，在消耗等量煤的情况下，除烧开壶中的水外，还可把炉壁夹层中l0kg的水从20℃加热至40℃，则改进后乙图煤炉的烧水效率是43.56%
【考点】热量的计算，燃料的热值
【解析】【分析】（1）根据水的比热容、质量和温度差的乘积计算水吸收的热量；
（2）根据水的吸热和热效率计算燃料放热，利用燃料的热值计算消耗燃料的质量；
（3）利用比热容、质量和温度差求热量，利用总的利用的热量和燃料放出的热量的比值计算热效率。
相关试卷
九年级上册物理期中试卷含答案解析： 这是一份九年级上册物理期中试卷含答案解析，共10页。
人教版九年级上册物理期中测试卷（附答案）： 这是一份人教版九年级上册物理期中测试卷（附答案），共11页。
人教版九年级上册期中物理试卷（含详细解析）： 这是一份人教版九年级上册期中物理试卷（含详细解析），共19页。
