山东省菏泽市2021-2022学年高二上学期期中考试物理试题（B）含答案

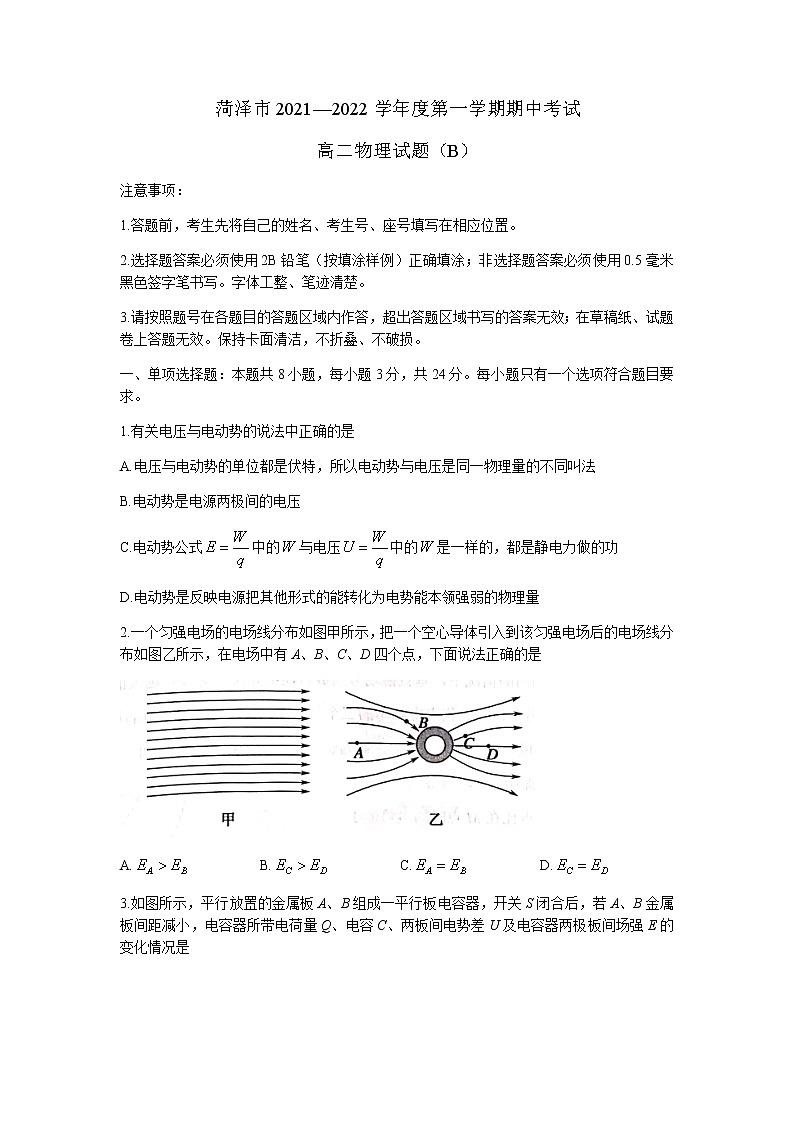

菏泽市2021—2022学年度第一学期期中考试

高二物理试题（B）

注意事项：

1.答题前，考生先将自己的姓名、考生号、座号填写在相应位置。

2.选择题答案必须使用2B铅笔（按填涂样例）正确填涂；非选择题答案必须使用0.5毫米黑色签字笔书写。字体工整、笔迹清楚。

3.请按照题号在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。保持卡面清洁，不折叠、不破损。

一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要求。

1.有关电压与电动势的说法中正确的是

A.电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法

B.电动势是电源两极间的电压

C.电动势公式中的与电压中的是一样的，都是静电力做的功

D.电动势是反映电源把其他形式的能转化为电势能本领强弱的物理量

2.一个匀强电场的电场线分布如图甲所示，把一个空心导体引入到该匀强电场后的电场线分布如图乙所示，在电场中有A、B、C、D四个点，下面说法正确的是

A.   B.   C.   D.

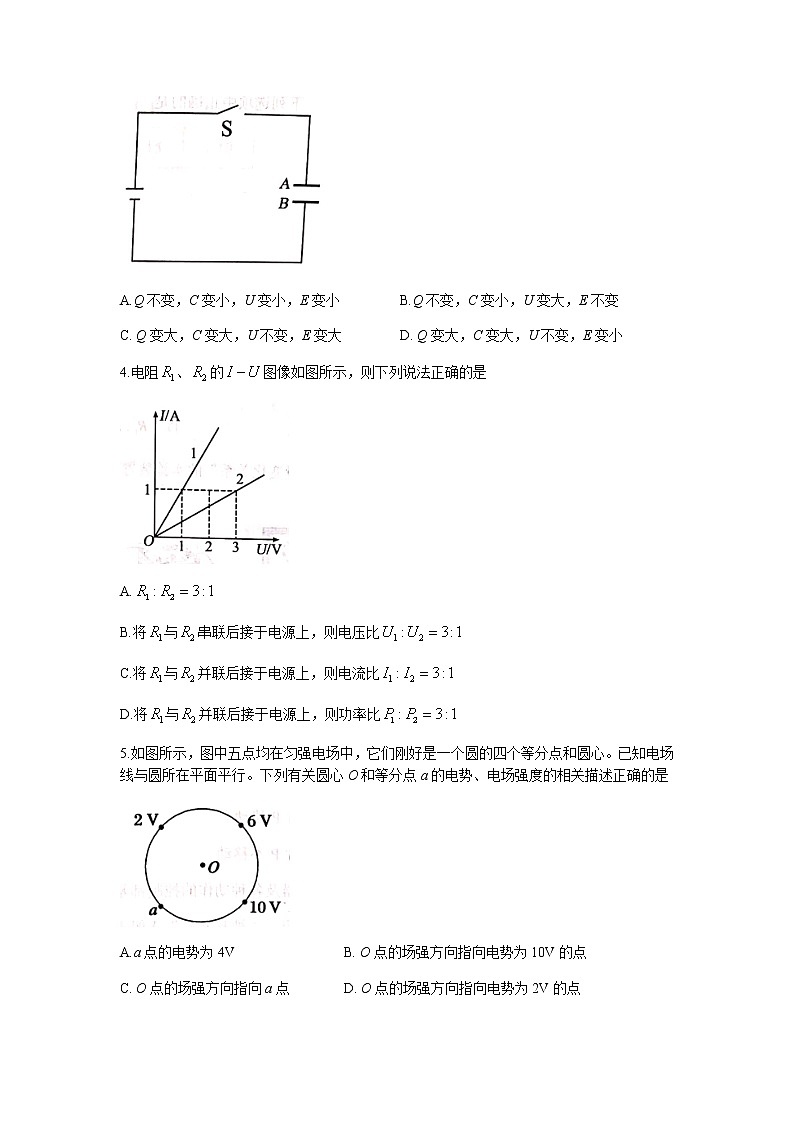

3.如图所示，平行放置的金属板A、B组成一平行板电容器，开关S闭合后，若A、B金属板间距减小，电容器所带电荷量Q、电容C、两板间电势差U及电容器两极板间场强E的变化情况是

A.Q不变，C变小，U变小，E变小   B.Q不变，C变小，U变大，E不变

C. Q变大，C变大，U不变，E变大   D. Q变大，C变大，U不变，E变小

4.电阻、的图像如图所示，则下列说法正确的是

A.

B.将与串联后接于电源上，则电压比

C.将与并联后接于电源上，则电流比

D.将与并联后接于电源上，则功率比

5.如图所示，图中五点均在匀强电场中，它们刚好是一个圆的四个等分点和圆心。已知电场线与圆所在平面平行。下列有关圆心O和等分点a的电势、电场强度的相关描述正确的是

A.a点的电势为4V    B. O点的场强方向指向电势为10V的点

C. O点的场强方向指向a点  D. O点的场强方向指向电势为2V的点

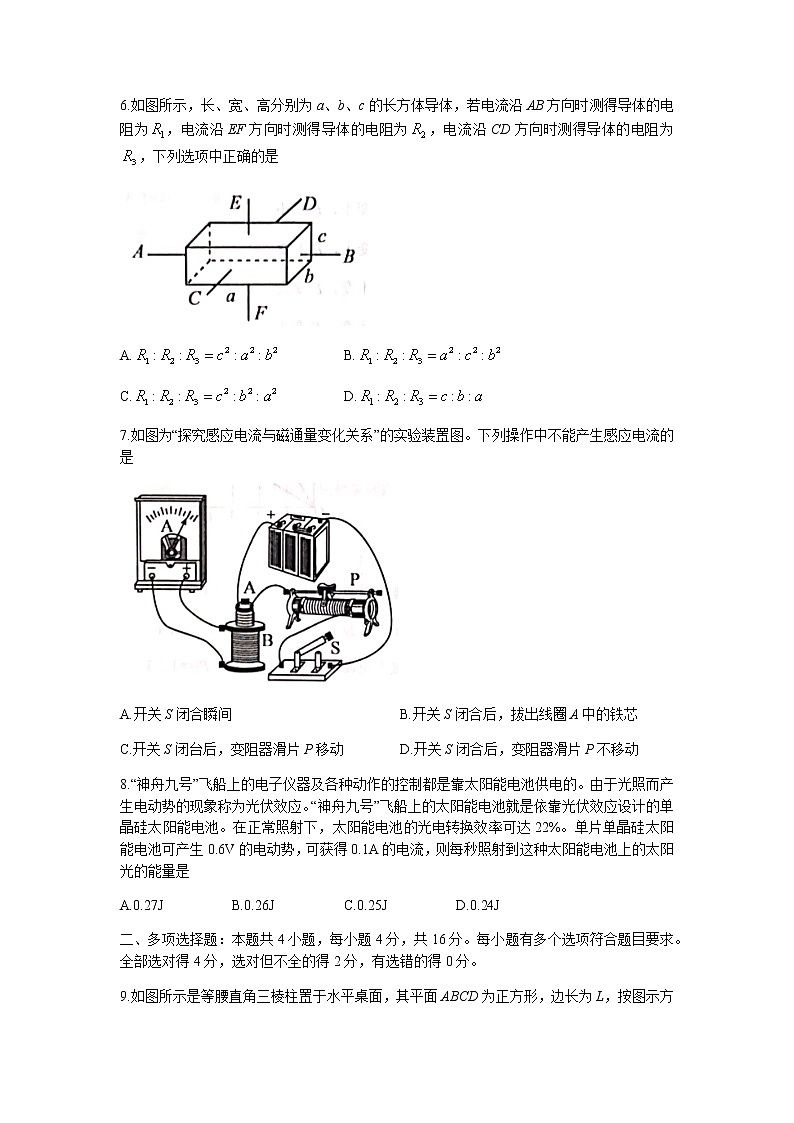

6.如图所示，长、宽、高分别为a、b、c的长方体导体，若电流沿AB方向时测得导体的电阻为，电流沿EF方向时测得导体的电阻为，电流沿CD方向时测得导体的电阻为，下列选项中正确的是

A.   B.

C.   D.

7.如图为“探究感应电流与磁通量变化关系”的实验装置图。下列操作中不能产生感应电流的是

A.开关S闭合瞬间       B.开关S闭合后，拔出线圈A中的铁芯

C.开关S闭台后，变阻器滑片P移动  D.开关S闭合后，变阻器滑片P不移动

8.“神舟九号”飞船上的电子仪器及各种动作的控制都是靠太阳能电池供电的。由于光照而产生电动势的现象称为光伏效应。“神舟九号”飞船上的太阳能电池就是依靠光伏效应设计的单晶硅太阳能电池。在正常照射下，太阳能电池的光电转换效率可达22%。单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是

A.0.27J   B.0.26J   C.0.25J   D.0.24J

二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求。全部选对得4分，选对但不全的得2分，有选错的得0分。

9.如图所示是等腰直角三棱柱置于水平桌面，其平面ABCD为正方形，边长为L，按图示方式放置于竖直向下的匀强磁场中，磁感应强度为，则下列说法正确的是

A.穿过ADFE平面的磁通量大小为零

B.穿过BCFE平面的磁通量大小为

C.穿过ABCD平面的磁通量大小为

D.穿过ABCD平面的磁通量大于穿过BCFE平面的磁通量

10.某一网络电路中的部分电路如图所示，已知，，，，，则下列结论正确的是

A.通过的电流为0.5A，方向从

B.通过的电流为0.5A，方向从

C.通过电流表的电流为0.5A，电流从左向右流过电流表

D.通过电流表的电流为0.5A，电流从右向左流过电流表

11.下列有关磁感应强度B的说法中正确的是

A.对于，比值越大，说明通电导线所在处的磁感应强度越大

B.对于，F越大，说明通电导线所在处的磁感应强度一定越大

C.可用量度磁感应强度大小，但B是由磁场本身因素决定的，与I、L、F无关

D.在I、L相同的情况下，垂直磁场方向放置通电导线，受力F越大的地方，B越大

12.如图所示，虚线a、b、c代表电场中的三个等势面，实线为一带正电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、M为轨迹上的两个点，由此可知

A.三个等势面中，a电势最高    B.粒子在P点比在M点时的电势能小

C.粒子在P点比在M点时加速度小   D.粒子在M点比在P点时动能大

三、非选择题：本题共6小题，共60分。

13.（6分）某校物理兴趣小组做估测磁体附近磁感应强度的实验。他们将一小罗盘磁针放在一个水平放置的螺线管的中心轴线上，如图所示。小磁针静止时N极指向y轴正方向，当接通电源后，发现小磁针N极指向与x轴正方向成60°角的方向。已知该地地面处地磁场的磁感应强度的水平分量约为3×10-5T。

（1）请在图上标明螺线管导线的绕向；

（2）可得出该通电螺线管在小磁针处产生的磁感应强度的大小为___________（结果保留一位有效数字）。

14.（8分）测量一节干电池的电动势及内阻，器材的规格为：

A.电压表V1（量程3V，内阻约为10KQ）

B.电流表A1（量程0.6A、内阻约为0.05Q）

C.滑动变阻器（阻值范围0~20Ω）

D.开关和若干导线

（1）请用笔画线代替导线将电路连接完整。

（2）实验记录的数据如下表所示：

①在图中画出干电池的图线。

②根据图线可得，电动势E=__________V，内阻r=___________Ω（结果均保留两位小数）。

15.（8分）光滑绝缘导轨，与水平面成53%角，两个质量均为m，带等量同种电荷且可视为点电荷的小球A、B，带电量均为q，静止于导轨的同一水平高度处，如图所示。已知静电力常量为k。求两球之间的距离。

16.（10分）如图所示的电路中，电源电动势E=14V，电源内阻r=19，灯泡L上标有“6V，12W”字样，电动机线圈的电阻。若闭合开关时灯泡恰能正常发光，求：

（1）工作时通过电动机的电流；

（2）电动机工作时转化为机械能的功率；

（3）整个电路消耗的电功率。

17.（12分）一束电子流经的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如图所示，两极板间电压，两极板间距，板长。

（1）求电子在两极板间穿过时的偏移量y；

（2）若平行板的右边缘与屏的距离，求电子打在屏上的位置与中心O的距离Y（O点位于平行板水平中线的延长线上）；

（3）若另一个质量为m（不计重力）的二价负离子经同一电压加速，再经同一偏转电场，射出偏转电场的偏移量和打在屏上的偏移量各是多大?

18.（16分）如图所示，电荷量均为、质量分别为m和3m的小球A和B，中间连接质量小不计的细绳，A、B电荷间的库仑力可忽略不计。最初两球在方向竖直向上的匀强电场中以速度匀速上升，某时刻细绳断开。求：

（1）电场的场强的大小；

（2）细绳断开后A、B两球的加速度大小；

（3）当B球速度为零时，A球的速度大小；

（4）自绳断开至B球速度为零的过程中，两球组成系统的机械能增量为多少?

高二物理试题（B）参考答案

一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要求。

1.D    2.B    3.C    4.C    5.D    6.B    7.D    8.A

二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求。全部选对得4分，选对但不全的得2分，有选错的得0分。

9.AB    10.BC    11.ACD    12.BC

三、非选择题：本题共6小题，共60分。

13.（1）

（2）

14.（1）连线如图所示

（2）①图线如图所示

②1.44~1.46    0.70~0.73

15.设两球之间的距离为，相互作用的库仑力为，则：

由平衡条件得：

由以上两式解得：

16.（1）通过电动机得电流等于灯泡的电流

整个电路中的电流

（2）

电动机两端的电压

所以电动机的输入功率

电动机的热功率

则电动机的输出功率

（3）整个电路消耗的功率

17.（1）加速过程，由动能定理得

进入偏转电场，电子在平行于极板的方向上做匀速运动

在垂直于极板的方向上做匀加速直线运动，加速度为

偏移距离

得

代入数据得

（2）由平抛运动推论和几何关系知

得

代入数据得

（3）因，，与粒子的质量m和电荷量q无关，故二价负离子经同样装置后，，。

18.（1）设电场强度为E，把小球A、B看作一个系统，由于绳未断前作匀速运动，有：

解得：

（2）细绳断后，根据牛顿第二定律，有：

对A球：

解得：，方向竖直向上

对B球：

解得：，负号表示方向竖直向下

（3）设自绳断开到球B速度为零的时间为t，则：

解得：

当B球速度为零时，A球的速度大小

解得

（4）在该时间内A的位移为：

由功能关系知，电场力对A做的功等于物体A的机械能改变，有：

同理，B的机械能改变为：

在这一过程中电场力对两球均做正功

故系统的机械能增加：
