1.(2019·海南高考)如图，一段半圆形粗铜线固定在绝缘水平桌面(纸面)上，铜线所在空间有一匀强磁场，磁场方向竖直向下。当铜线通有顺时针方向电流时，铜线所受安培力的方向( )
A．向前B．向后
C．向左D．向右
A [由左手定则判断可知安培力的方向向前，A项正确。]
2．(2021·河北新高考适应性考试)如图所示，两根相互绝缘的通电长直导线分别沿x轴和y轴放置，沿x轴方向的电流为I0。已知通电长直导线在其周围激发磁场的磁感应强度B＝keq \f(I,r)，其中k为常量，I为导线中的电流，r为场中某点到导线的垂直距离。图中A点的坐标为(a，b)，若A点的磁感应强度为零，则沿y轴放置的导线中电流的大小和方向分别为( )
A．eq \f(a,b)I0，沿y轴正向B．eq \f(a,b)I0，沿y轴负向
C．eq \f(b,a)I0，沿y轴正向D．eq \f(b,a)I0，沿y轴负向
A [x方向导线电流在A点的磁感应强度大小为Bx＝keq \f(I0,b)，由安培定则，可知方向垂直纸面向外，由题知若A点的磁感应强度为零，则y方向导线电流产生的磁场磁感应强度方向垂直纸面向里，由安培定则知，y轴放置的导线中电流方向沿y轴正向，其大小满足By＝keq \f(I,a)＝keq \f(I0,b)，y轴放置的导线中电流的大小I＝eq \f(a,b)I0，故选A。]

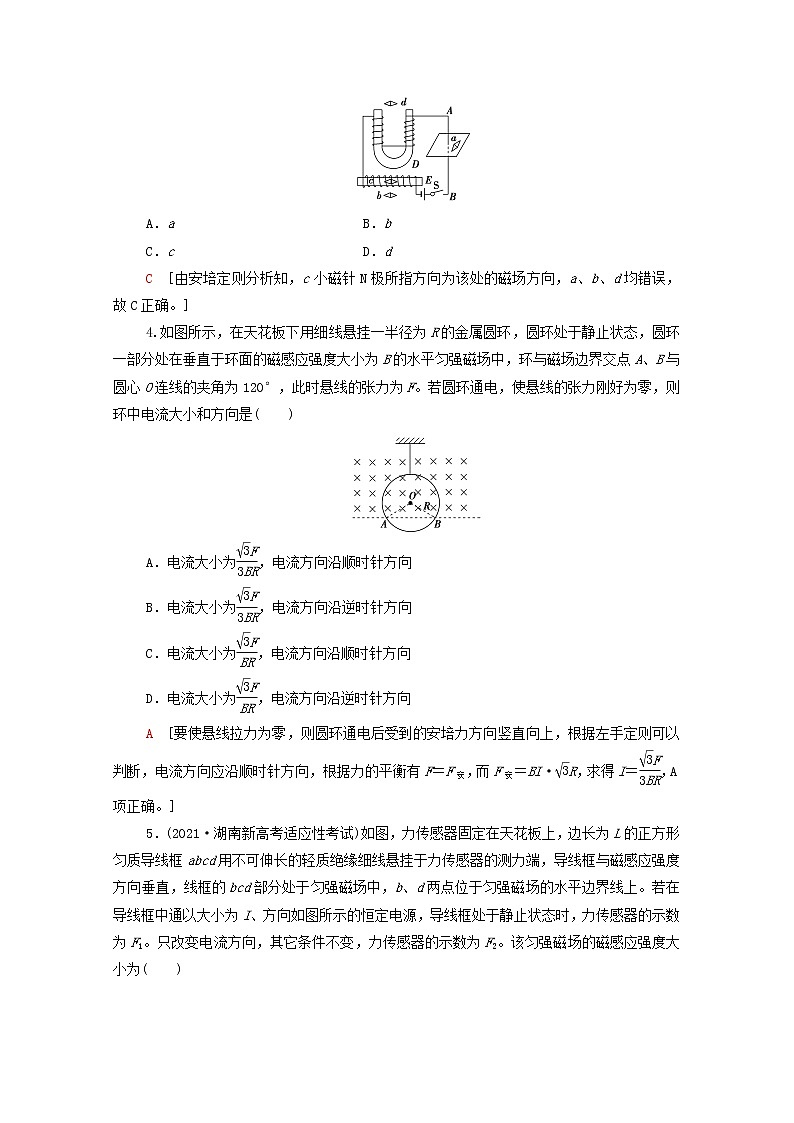

3.如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N(黑色一端)指示磁场方向正确的是( )
A．aB．b
C．cD．d
C [由安培定则分析知，c小磁针N极所指方向为该处的磁场方向，a、b、d均错误，故C正确。]
4.如图所示，在天花板下用细线悬挂一半径为R的金属圆环，圆环处于静止状态，圆环一部分处在垂直于环面的磁感应强度大小为B的水平匀强磁场中，环与磁场边界交点A、B与圆心O连线的夹角为120°，此时悬线的张力为F。若圆环通电，使悬线的张力刚好为零，则环中电流大小和方向是( )
A．电流大小为eq \f(\r(3)F,3BR)，电流方向沿顺时针方向
B．电流大小为eq \f(\r(3)F,3BR)，电流方向沿逆时针方向
C．电流大小为eq \f(\r(3)F,BR)，电流方向沿顺时针方向
D．电流大小为eq \f(\r(3)F,BR)，电流方向沿逆时针方向
A [要使悬线拉力为零，则圆环通电后受到的安培力方向竖直向上，根据左手定则可以判断，电流方向应沿顺时针方向，根据力的平衡有F＝F安，而F安＝BI·eq \r(3)R，求得I＝eq \f(\r(3)F,3BR)，A项正确。]
5．(2021·湖南新高考适应性考试)如图，力传感器固定在天花板上，边长为L的正方形匀质导线框abcd用不可伸长的轻质绝缘细线悬挂于力传感器的测力端，导线框与磁感应强度方向垂直，线框的bcd部分处于匀强磁场中，b、d两点位于匀强磁场的水平边界线上。若在导线框中通以大小为I、方向如图所示的恒定电源，导线框处于静止状态时，力传感器的示数为F1。只改变电流方向，其它条件不变，力传感器的示数为F2。该匀强磁场的磁感应强度大小为( )
A．eq \f(F2－F1,4IL)B．eq \f(F1－F2,4IL)
C．eq \f(\r(2)F2－F1,4IL)D．eq \f(\r(2)F1－F2,4IL)
C [线框在磁场中受到安培力的等效长度为bd＝eq \r(2)L，当电流方向为图示方向时，由左手定则可知导线框受到的安培力竖直向上，大小为F＝eq \r(2)BIL因此对导线框受力平衡可得F1＋F＝mg，当导线框中的电流反向时，则安培力方向竖直向下，此时有mg＋F＝F2
联立可得B＝eq \f(\r(2)F2－F1,4IL)，故选C。]
6.如图所示，在水平绝缘杆上用两条等长的平行绝缘丝线悬挂一质量为m的通电导体棒。将导体棒放置在U形磁铁的磁场中，由于安培力的作用，当两条丝线与竖直方向均成30°角时，导体棒处于平衡状态。若重力加速度为g，则关于导体棒在平衡状态时的说法正确的是( )
A．导体棒所在处的磁感应强度处处相等
B．导体棒受到的安培力大小一定是eq \f(1,2)mg
C．每条丝线对导体棒的拉力大小一定是eq \f(\r(3),3)mg
D．导体棒受到的安培力与拉力的合力大小一定是mg
D [U形磁铁产生的不是匀强磁场，故导体棒所在处的磁感应强度不会处处相等，A错误；以导体棒为研究对象进行受力分析，两条丝线与竖直方向均成30°角，故导体棒所受安培力的方向与丝线垂直时，安培力最小，根据几何关系可得最小的安培力F＝mgsin 30°＝eq \f(1,2)mg，即导体棒受到的安培力大小不一定是eq \f(1,2)mg，B错误；导体棒所受安培力等于eq \f(1,2)mg时，两条丝线的拉力的和等于eq \f(\r(3),2)mg，每条丝线对导体棒的拉力大小都是eq \f(\r(3),4)mg，C错误；导体棒受到重力、安培力与拉力作用，由共点力平衡的特点可知，导体棒受到的安培力与拉力的合力一定与导体棒的重力大小相等，方向相反，D正确。]
7．(2021·重庆新高考适应性考试)如图所示，两根相同的竖直悬挂的弹簧，上端固定，下端连接一质量为40 g的金属导体棒。部分导体棒处于边界宽度为d＝10 cm的有界匀强磁场中，磁场方向垂直于纸面向里。导体棒通入4 A的电流后静止时，弹簧伸长量是未通电时的1.5倍。若弹簧始终处于弹性限度内，导体棒一直保持水平，则磁感应强度B的大小为(取重力加速度g＝10 m/s2)( )
A．0.25 TB．0.5 T
C．0.75 TD．0.83 T
B [未通电时，导体棒的重力与两弹簧的弹力相等，根据平衡条件可知mg＝2kx，通电后，通过导体棒的电流方向为从右向左，根据左手定则可知安培力竖直向下，根据平衡条件可知mg＋BId＝2k×1.5x，两式相比得eq \f(mg,mg＋BId)＝eq \f(2kx,2k×1.5x)＝eq \f(1,1.5)，解得B＝0.5 T。]
8．(多选)(2019·江苏高考)如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的电流强度相等。矩形线框位于两条导线的正中间，通有顺时针方向的电流，在a、b产生的磁场作用下静止。则a、b的电流方向可能是( )
A．均向左B．均向右
C．a的向左，b的向右D．a的向右，b的向左
CD [a、b的电流均向左或均向右时，根据通电直导线产生的磁场及其分布和叠加可知，在a、b导线附近的磁场方向相反，则由左手定则可以判断平行于a、b导线的矩形线框的两边受力的方向相同，线框所受的合力不为0，故不可能静止，选项A、B错误；a、b的电流方向相反时，在a、b导线附近的磁场方向相同，平行于a、b导线的矩形线框的两边受力的方向相反，用对称性也可以判断线框的另外两边所受的磁场力也大小相等方向相反，故线框处于平衡状态，选项C、D正确。]
9．(多选)两根固定的相互平行的直导线A和B，相距为L，电流方向如图所示。导线C用轻绳悬挂在AB导线的中间上方，距离AB为eq \f(\r(3),2)L，三根导线通的电流都为I。下列说法正确的是( )
A．从上往下看导线C顺时针转动，同时绳子的张力变小
B．从上往下看导线C逆时针转动，同时绳子的张力变大
C．当C转到与A、B平行时A、B和C单位长度所受的磁场作用力大小之比为eq \r(3)∶eq \r(3)∶1
D．当C转到与A、B平行时A、B和C单位长度所受的磁场作用力大小之比为1∶1∶1
BD [由右手螺旋定则可以判断C导线左侧的磁场方向从下往上，右侧从上往下，从而可判断C导线左侧受到向外的力，右侧受到向里的力，从上往下看导线是逆时针转动；利用极限法可判断C导线转动到与AB平行时受到向下的安培力，所以过程中绳子张力变大，A错误，B正确；转到与AB平行时，三根导线电流方向都是垂直纸面向里，所以A、B和C受到相互之间的磁场作用力大小相等，C错误，D正确。]
10.(多选)如图所示，三条长直导线a、b、c都通以垂直纸面的电流，其中a、b两根导线中电流方向垂直纸面向外。O点与a、b、c三条导线距离相等，且Oc⊥ab。现在O点垂直纸面放置一小段通电导线，电流方向垂直纸面向里，导线受力方向如图所示。则可以判断( )
A．O点处的磁感应强度的方向与F相同
B．长导线c中的电流方向垂直纸面向外
C．长导线a中电流I1小于b中电流I2
D．长导线c中电流I3小于b中电流I2
BC [由左手定则可知，磁感应强度方向与安培力方向垂直，故A错误；由左手定则可知，O点的磁感应强度方向与F垂直斜向右下方，此磁场方向可分解为水平向右和竖直向下，所以导线c在O点产生的磁场方向应水平向右，由右手定则可知，导线c中的电流为垂直纸面向外，导线a在O点产生的磁场方向竖直向上，导线b在O点产生的磁场方向竖直向下，所以长导线a中电流I1小于b中电流I2，由于不知道安培力的具体方向，所以无法判断长导线c中电流I3是否小于b中电流I2，故B、C正确，D错误。]
11．(多选)一金属条放置在相距为d的两金属轨道上，如图所示。现让金属条以v0的初速度从AA′进入水平轨道，再由CC′进入半径为r的竖直圆轨道，金属条到达竖直圆轨道最高点的速度大小为v，完成圆周运动后，再回到水平轨道上，整个轨道除圆轨道光滑外，其余均粗糙，运动过程中金属条始终与轨道垂直且接触良好。已知由外电路控制流过金属条的电流大小始终为I，方向如图中所示，整个轨道处于水平向右的匀强磁场中，磁感应强度为B，A、C间的距离为L，金属条恰好能完成竖直面内的圆周运动。重力加速度为g，则由题中信息可以求出( )
A．金属条的质量
B．金属条在磁场中运动时所受的安培力的大小和方向
C．金属条运动到DD′时的瞬时速度
D．金属条与水平粗糙轨道间的动摩擦因数
ABD [在圆轨道最高点，由牛顿第二定律，有BId＋mg＝meq \f(v2,r)，所以选项A正确；由题中信息可求出金属条在磁场中运动时所受的安培力的大小和方向，所以选项B正确；由动能定理得：－(mg＋BId)·2r－μ(mg＋BId)·L＝eq \f(1,2)mv2－eq \f(1,2)mveq \\al(2,0)，所以选项D正确；由于不知道CD间距，故不能求出金属条运动到DD′时的瞬时速度，所以选项C错误。]
12.水平面上有电阻不计的U形导轨NMPQ，导轨的宽度为L，M和P之间接入电动势为E的电源(不计内阻)。现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ，指向右斜上方且与金属棒ab垂直，如图所示，问：
(1)当ab棒静止时，受到的支持力和摩擦力各为多少？
(2)若B的大小和方向均能改变，则要使ab棒所受支持力为零，B的大小至少为多少？此时B的方向如何？
[解析] (1)从b向a看，如图所示。
水平方向：Ff＝F安sin θ①
竖直方向：FN＋F安cs θ＝mg②
又F安＝BIL＝Beq \f(E,R)L③
联立①②③得，FN＝mg－eq \f(BLEcs θ,R)，Ff＝eq \f(BLEsin θ,R)。
(2)使ab棒受支持力为零，且让磁感应强度最小，则受安培力竖直向上，则有
F安＝mg，Bmin＝eq \f(mgR,EL)
根据左手定则判定磁场方向水平向右。
[答案] (1)mg－eq \f(BLEcs θ,R) eq \f(BLEsin θ,R) (2)eq \f(mgR,EL) 方向水平向右
13.(2020·山东济南高三质量评估)长为L的直导体棒a放置在光滑绝缘水平面上，固定的长直导线b与a平行放置，导体棒a与力传感器相连，如图所示(俯视图)。a、b中通有大小分别为Ia、Ib的恒定电流，其中Ia方向已知，Ib方向未知。导体棒a静止时，传感器受到a给它的方向向左、大小为F的拉力。下列说法正确的是( )
A．Ib与Ia的方向相同，Ib在a处的磁感应强度B大小为eq \f(F,IbL)
B．Ib与Ia的方向相同，Ib在a处的磁感应强度B大小为eq \f(F,IaL)
C．Ib与Ia的方向相反，Ib在a处的磁感应强度B大小为eq \f(F,IbL)
D．Ib与Ia的方向相反，Ib在a处的磁感应强度B大小为eq \f(F,IaL)
B [对导体棒a，由平衡条件知Fba＝F，Fba方向向左；而Fba＝BIaL，故B＝eq \f(F,IaL)，由左手定则判断知B的方向垂直纸面向里，由安培定则判断Ib的方向与Ia同向，B项正确。]
