2021年天津市西区中考物理一模试卷

这是一份2021年天津市西区中考物理一模试卷，共19页。

1．（3分）把橡皮筋绷在直尺上，用两支铅笔将橡皮筋垫起拨动橡皮筋产生声音，下列操作能改变声音响度的是（ ）
A．改变橡皮筋的粗细程度B．改变橡皮筋的松紧程度
C．改变拨动橡皮筋的力度D．改变铅笔之间的距离
2．（3分）姜母鸭是福建一道地方传统的名小吃，气血双补，滋而不腻，刚制作好姜母鸭时碗中冒出“热气”，“热气”形成过程中涉及的物态变化是（ ）
A．汽化B．液化C．熔化D．凝华
3．（3分）小明将一枚硬币放到碗的底部，然后向后退到恰好看不到硬币的位置，如图所示，再让同学向碗里缓缓倒水，直到恰好再次看到完整的硬币，选项中反映再次看到硬币的光路是（ ）
A．B．
C．D．

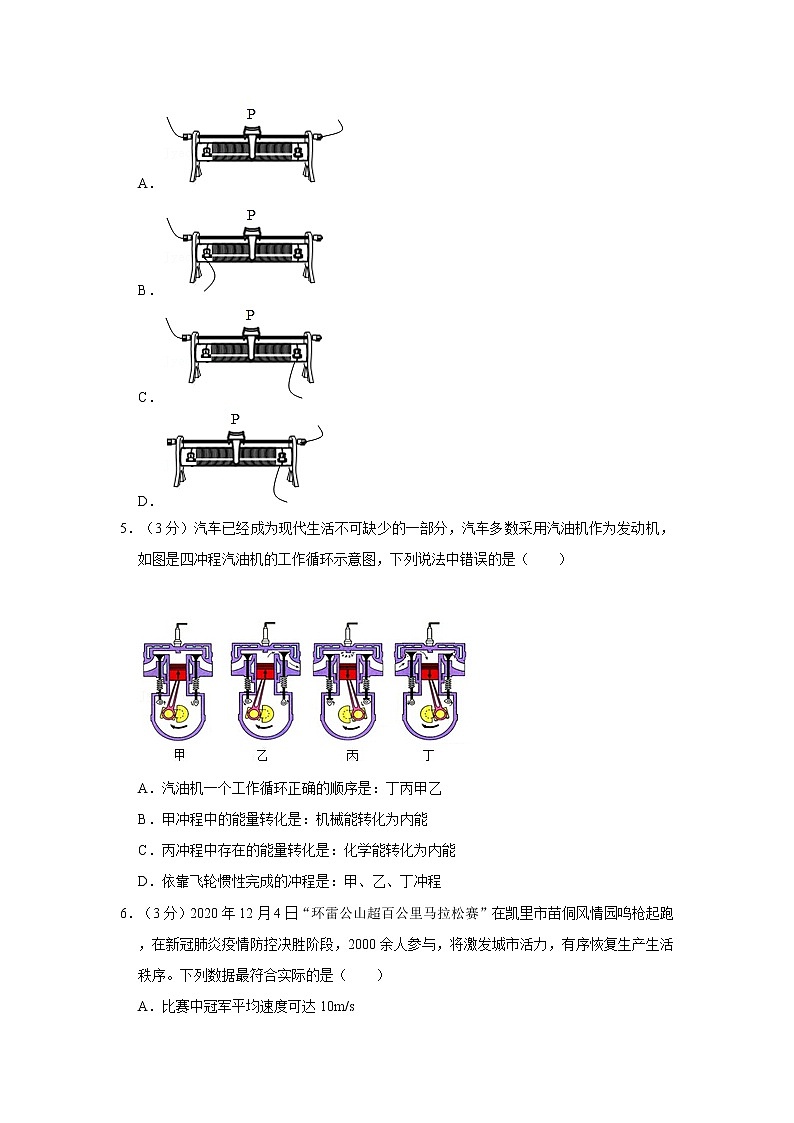

4．（3分）按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相同的是（ ）
A．
B．
C．
D．
5．（3分）汽车已经成为现代生活不可缺少的一部分，汽车多数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，下列说法中错误的是（ ）
A．汽油机一个工作循环正确的顺序是：丁丙甲乙
B．甲冲程中的能量转化是：机械能转化为内能
C．丙冲程中存在的能量转化是：化学能转化为内能
D．依靠飞轮惯性完成的冲程是：甲、乙、丁冲程
6．（3分）2020年12月4日“环雷公山超百公里马拉松赛”在凯里市苗侗风情园鸣枪起跑，在新冠肺炎疫情防控决胜阶段，2000余人参与，将激发城市活力，有序恢复生产生活秩序。下列数据最符合实际的是（ ）
A．比赛中冠军平均速度可达10m/s
B．某男选手的质量约为65kg
C．某男选手身高约为160dm
D．某选手脉搏跳动60次所用时间为1s

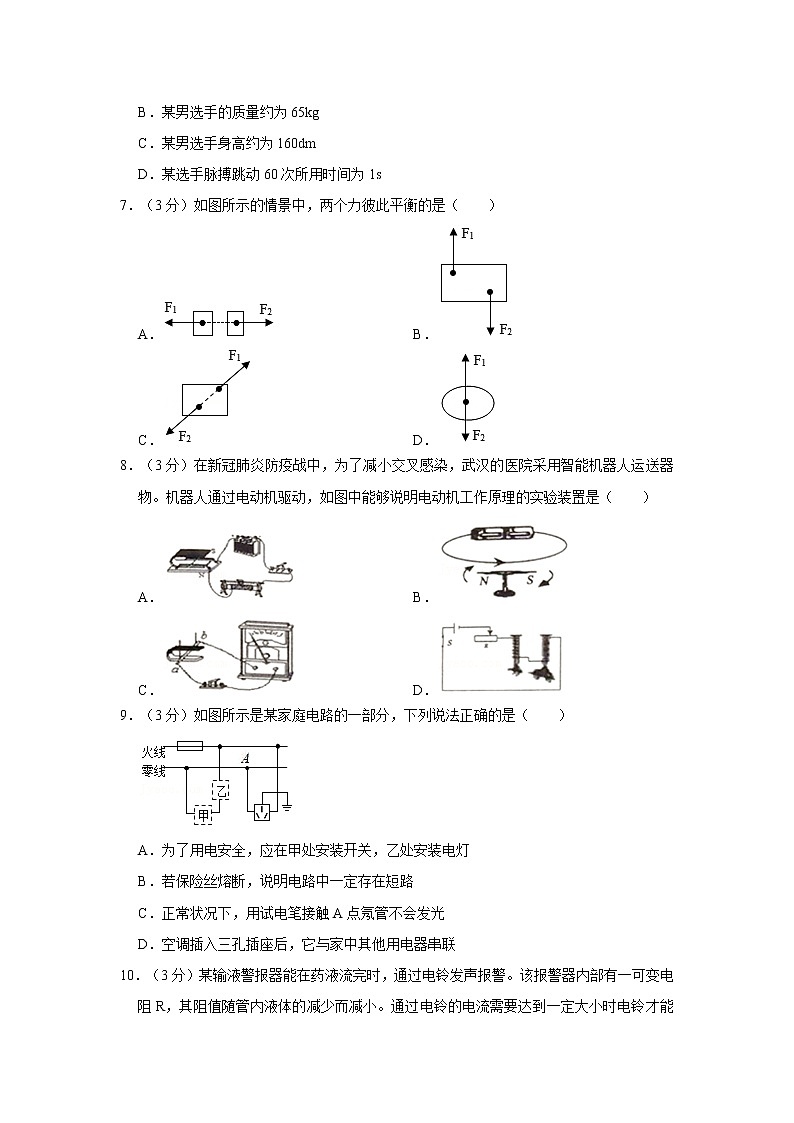

7．（3分）如图所示的情景中，两个力彼此平衡的是（ ）
A．B．
C．D．
8．（3分）在新冠肺炎防疫战中，为了减小交叉感染，武汉的医院采用智能机器人运送器物。机器人通过电动机驱动，如图中能够说明电动机工作原理的实验装置是（ ）
A．B．
C．D．
9．（3分）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．为了用电安全，应在甲处安装开关，乙处安装电灯
B．若保险丝熔断，说明电路中一定存在短路
C．正常状况下，用试电笔接触A点氖管不会发光
D．空调插入三孔插座后，它与家中其他用电器串联
10．（3分）某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（ ）
A．B．
C．D．
二．多选题（共3小题，满分9分，每小题3分）
11．（3分）在探究凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点（如图所示），并分别调整光屏的位置，观察成像的特点。其中正确的是（ ）
A．蜡烛放在a点成倒立、放大的实像
B．蜡烛从a到c的过程中，光屏上的像一直变大
C．蜡烛放在d点时的成像与放大镜的原理一致
D．蜡烛从a和d靠近焦点时，所成的像都是变大的
12．（3分）如图甲所示的电路中，电源电压保持不变，定值电阻R0的阻值是10Ω。闭合开关后，当滑动变阻器的滑片P从一端移至另一端过程中，R1消耗的电功率随电阻变化关系如图乙所示，根据图象信息，下列判断正确的是（ ）
A．电路中最小电流0.4A
B．滑片P在中点时R1消耗的电功率是0.8W
C．电源电压10V
D．整个电路消耗的最大电功率10W
13．（3分）将一底面积为S0的盛有水的圆柱形容器放在水平桌面上，一冰块中冻有一石块，总质量为m0，总体积为V0，将它们放在装有水的容器中，沉在容器底部，如图甲所示。当冰全部熔化后，容器里的水面下降了h0，如图乙所示．已知水的密度为ρ0，冰的密度为0.9ρ0，则下列判断正确的是（ ）
A．冰的体积为S0h0
B．冰的质量为10ρ0S0h0
C．石块的体积为V0﹣10S0h0
D．石块的密度为
三．填空题（共6小题，满分24分，每小题4分）
14．（4分）英国科学家总结了伽利略等人的研究成果，概括出一条重要的物理规律：一切物体在没有受到力的作用时，总保持静止状态或 状态。1643年6月，意大利科学家托里拆利最早通过实验测量出了 的值。
15．（4分）春天的双湖公园鸟语花香，湖水清澈可鉴，欢快的鱼儿在水中嬉戏，醉人的九孔桥与倒影浑然一体，令游人叹为观止.游人闻到花香，这是因为分子 ，倒影是属于光的 造成的，看到的鱼是属于 （实物/实像/虚像）
16．（4分）如图所示是松果共享电单车，单车设计了较宽的坐垫是为了 （选填“增大”或“减小”）压强：车把上的刹车把手属于 （选填“省力”、“费力”或“等臂”）杠杆。
17．（4分）一辆新型电动汽车在平直的公路上以54km/h的速度匀速行驶10min，通过的路程是 km。关闭电源后，电动汽车由于 还要继续向前滑行一段距离。
18．（4分）某白炽灯上标有“6V 12W”字样，由此可知此灯泡的额定电流为 A，正常发光时，灯泡电阻为 Ω。
19．（4分）两定值电阻甲、乙中的电流与电压关系如图所示，R甲 R乙（选填“大于”或者“小于”）若将甲和乙并联后接在电压为3V的电源两端，则干路电流为 A；若将甲和乙串联后接同一电源上，则电路中电流为 A。
四．计算题（共6小题，满分37分）
20．（6分）空气炸锅烹制的食物脂肪含量低美味酥脆、无油烟味深受广大市民青睐。（如图甲所示为某品牌空气炸锅，其发热元件为两个电阻。R1＝50Ω，R2＝200Ω，额定工作电压为220V，内部电路可简化为图乙所示电路。当开关S1闭合、S接B端时为高温挡；当开关S1闭合、S接A端时为中温挡。
（1）中温挡正常工作时，求通过电阻R2的电流。
（2）高温挡正常工作时，求电阻R1、R2消耗的总功率。
（3）若用此空气炸锅加工薯条，原料薯条温度为20℃，炸熟至少需要达到170℃，求一次炸熟200g薯条需要吸收的热量。[c薯条＝3.63×103J/（kg•℃）]
（4）若使用空气炸锅高温挡完成以上烹制，空气炸锅电能转化为内能的效率为75%，求烹制一次薯条需要的时间。
21．（6分）一辆质量为1500kg的电动车通过如图滑轮组将质量为100kg的物体匀速提起（不计绳重和滑轮间摩擦）
（1）滑轮组的机械效率是80%，动滑轮重为多少？
（2）已知电动车的速度为2m/s，受到水平地面的摩擦阻力的大小是电动车重力的0.3倍。此电动车牵引力的功率是多大？
22．（7分）郑州市积极响应“国家黄河生态文明”战略，在沿黄地区大力发展石榴种植。小丽发现她家的石榴比其它品种的石榴甜，汁更浓，她想测一下石榴汁的密度。
（1）将天平放在水平台上，把游码放在 处，发现指针在分度盘上的右侧，要使横梁平衡，应将平衡螺母向 （“左”或“右”）调，直至横梁平衡。
（2）实验步骤如下：
①将空烧杯放在调好的天平上，测出其质量为17g；
②在烧杯中倒入适量的石榴汁，将其放在天平左盘上，在右盘内添加砝码。当放入最小的5g砝码时，天平右端下沉，接下来应进行的操作是： ，直到天平平衡。此时砝码质量及游码位置如图甲所示。则烧杯和石榴汁的总质量为 g；
③将烧杯中的石榴汁倒入量筒中，液面位置如图乙所示，则量筒中石榴汁的体积为 cm3；
④用上述测得的数据计算出石榴汁的密度为 kg/m3；
（3）分析实验过程，小丽认为，在步骤③中，由于烧杯中的石榴汁有残留，会使密度的测量结果 （选项“偏大”或“偏小”）。她提出只要将（2）中实验步骤的顺序稍作调整就能使测量结果更准确，合理的顺序。 。
23．（6分）在探究“滑动摩擦力大小与哪些因素有关”的实验中，实验小组的同学用如图所示的装置和器材进行实验。
（1）实验中应该用弹簧测力计水平 （填“匀速”或“加速”）直线拉动木块在长木板上运动。根据 知识可知，此时木块所受滑动摩擦力大小等于弹簧测力计的示数。
（2）比较 两次实验可知，滑动摩擦力的大小跟接触面的粗糙程度有关；比较甲丙两次实验可知，滑动摩擦力的大小还跟 有关。
（3）同学们猜想：滑动摩擦力的大小还与接触面的面积有关。他们在图甲的基础上，将木块沿竖直方向切成两部分继续进行实验，将测得的数据记录在如下的表格中，分析数据验证自己的猜想。这种做法是 （填“正确”或“错误”）的，理由是 。
24．（6分）小明在实验室做“测量定值电阻Rx的阻值”实验，所使用的电源电压恒为3V，滑动变阻器的最大阻值为R，待测电阻Rx的阻值约为10Ω。
（1）如图所示是小明连接的实验电路。
①闭合开关，电压表 示数，电流表 示数。（均选填“有”或“无”）
②该电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图。
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，当电流表的示数为0.26A时，电压表的示数如图乙所示。
①此次测量的待测电阻Rx的阻值为 Ω。
②为了使测量值更接近真实值，下一步，应将滑片向 （选填“C”或“D”）端移动，进行多次测量并计算电阻阻值的平均值，以减小实验误差。
（3）在实验过程中，电流表突然损坏而无法正常使用，小明用一根导线替代电流表，利用现有器材也测出了一组数据并计算出了待测电阻的阻值操作步骤如下：
①调节滑片P至滑动变阻器的阻值 处，闭合开关，读出电压表示数为U1；
② ，读出电压表示数为U2。
③待测电阻Rx＝ （用已知量和测量量表示）。
25．（6分）新冠病毒肆虐，“无接触”式的生活方式悄然走进我们的生活。如题1图为某款无接触式的热风干手器，其工作原理简化图如题2图所示。
（1）控制电路中的电磁继电器主要是利用了电流的 效应，手伸入舱内，导致电阻R的阻值减小，控制电路的电流 （选填“增大”、“不变”或“减小”），衔铁被吸下，工作电路开始工作。
（2）该款干手器正常工作时工作电路总电流为5A，则电功率为 W；若加热电阻丝阻值为88Ω，则工作10s它产生热量为 J；某家庭电路电能表如题3图所示，不使用其它用电器情况下，2台该款干手器 （选填“能”或“不能”）同时工作。
（3）该款干手器吹出热风温度参数为35℃～45℃，下列操作能够提高热风温度的是 （选填相应选项的字母）。
A．在加热电阻丝左端串联一个同规格的加热电阻丝
B．在加热电阻丝两端并联一个同规格的加热电阻丝
C．换用电功率更大的电动机
参考答案
一．选择题（共10小题，满分30分，每小题3分）
1．解：声音会发生变化，因为改变橡皮筋的松紧程度和铅笔之间的距离时，改变了橡皮筋的振动频率，声音的音调会发生变化；
改变拨动橡皮筋的力度，橡皮筋振动的幅度不同，声音的响度会发生变化，橡皮筋的振动幅度小，响度小；橡皮筋的振动幅度大，响度大，故C正确，ABD错误。
故选：C。
2．解：是姜母鸭里冒出的温度较高的水蒸气遇冷凝结成的小水滴，并放出热量，于是大量的小水滴汇集成“热气“，这过程属于液化现象。
故选：B。
3．解：当我们用眼睛看到水中的硬币，是因为硬币反射的光进入到了我们的眼睛的缘故；根据光的折射定律的内容知道，光从水斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，人逆着光线看去看到的是硬币的虚像，由于恰好再次看到完整的硬币，所以硬币右侧“射向”水面的光线折射后恰好通过碗的右边缘，故只有D图正确。
故选：D。
4．解：A、接法是将滑动变阻器的两个上接线柱接入电路，不能改变连入电路中电阻，故A错误；
B、下接线柱在左侧，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相同，故B正确；
CD、下接线柱在右侧，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相反，故CD错误。
故选：B。
5．解：甲冲程，两气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为了内能，是第二冲程；
乙冲程，排气门打开，活塞向上运动，气缸容积减小，是排气冲程，是第四冲程；
丙冲程，气门都关闭，火花塞点火，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为了机械能是第三冲程；
丁冲程，进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，是第一冲程；
A、四个冲程的正确顺序是丁甲丙乙，故A错误；
B、甲冲程中机械能转化为内能，故B正确；
C、丙冲程是做功冲程，此冲程燃料燃烧化学能转化为内能，故C正确；
D、靠惯性完成的冲程是甲、乙、丁，故D正确。
故选：A。
6．解：A、马拉松健康跑的平均速度在5m/s左右。故A不符合实际；
B、中学生的平均质量为50kg，成年人的质量略大于此数值，在65kg左右。故B符合实际；
C、男选手身高在160cm＝16dm左右。故C不符合实际；
D、某选手脉搏跳动60次所用时间约为60s。故D不符合实际。
故选：B。
7．解：A、两个力不是作用在同一个物体上，所以不是一对平衡力，故A错误；
B、两个力不是作用在一条直线上，所以不是一对平衡力，故B错误。
C、两个力大小相等、方向相反、作用在一条直线上、作用在一个物体上，所以是一对平衡力，故C正确；
D、两个力的大小不相等，所以不是一对平衡力，故D错误。
故选：C。
8．解：
A、装置图是演示通电导线在磁场中受力的作用，是电动机的原理，故A正确；
B、装置图是奥斯特实验，用来研究电流产生磁场的实验，说明了电流周围存在磁场，故B错误；
C、是演示电磁感应现象的实验装置图，是发电机的原理，故C错误；
D、装置图中，两电磁铁串联，它们的铁芯和通过的电流相同，但线圈匝数不同，吸引小铁钉的个数不同，是用来研究电磁铁磁性强弱与线圈匝数关系的实验，故D错误。
故选：A。
9．解：
A、为了保证用电安全，开关应与被控制用电器串联且连接在火线和用电器之间。由图知，乙处先连接火线，则乙处应安装开关，甲处应安装电灯，故A错误；
B、家庭电路中电流过大会使保险丝熔断，可能是电路出现短路，也可能是用电器的总功率过大造成的，故B错误；
C、由图知，A点在零线上，正常状况下，用试电笔接触A点时氖管不发光，故C正确；
D、家庭电路中各用电器间互不影响，空调连入三孔插座后与其它用电器是并联的，故D错误。
故选：C。
10．解：
（1）当输液管内液体越少，R的阻值越小，能使通过电铃的电流增大，所以R与电铃应串联在电路，而C图中电铃与R并联，故C图不符合题意；
（2）R与电铃串联，R的阻值越小，电路总电阻变小，电源电压一定，由I＝知电路中电流变大，故A图不符合题意；
由U＝IR知，此时电铃两端电压变大，由串联电路的电压特点知，R两端电压变小，故B错误，D正确。
故选：D。
二．多选题（共3小题，满分9分，每小题3分）
11．解：A、蜡烛放在a点时，物距大于二倍焦距，成倒立、缩小的实像，故A错误；
B、蜡烛从a到c的过程中（物距大于焦距），物距变小，像距变大，像变大，光屏上的像一直变大，故B正确；
C、蜡烛放在d点时，u＜f，成正立放大的虚像，此时成像与放大镜的原理一致，故C正确；
D、蜡烛从a靠近焦点时，物距变小，像距变大，所成实像变大；从d点靠近焦点时，物距变大，像距变大，所成虚像变大；所以，所成的像都是变大的，故D正确。
故选：BCD。
12．解：（1）由图甲可知：R0、R1串联，当滑动变阻器R1的滑片P在a端时，其接入电路的电阻最大，此时电路中的电流最小，
由图象可知，R1的电阻最大为40Ω时，R1的功率为Pa＝1.6W；
由P＝I2R可得电路中的最小电流：
I最小＝＝＝0.2A；故A错误；
电源电压为：
U＝I最小（R最大+R0）＝0.2A×（40Ω+10Ω）＝10V，故C正确；
滑片P在中点时电路的电流为：
I中＝＝＝A，
R1消耗的电功率是：
P1＝R1＝×20Ω≈2.22W，故B错误；
（2）当滑动变阻器的电阻最小时，电路的电流最大，整个电路的电流最大，
整个电路消耗的最大电功率为：
P大＝＝＝10W，故D正确。
故选：CD。
13．解：
（1）整个冰块的总体积为V0，设其中冰的体积为V1，石块的体积为V2；冰和石块的总质量为m0，设其中冰的质量为m1，石块的质量为m2。
冰全部熔化成水后，体积减小了△V＝S0h0，
冰全部熔化成水，其质量不变，即ρ冰V1＝ρ水V水，所以V水＝；
由题意得，冰的体积减去熔化成水后的体积，就是水面下降的体积，即：V1﹣＝△V＝S0h0，
则：V1﹣V1＝S0h0，
即冰的体积：V1＝10S0h0，故A错误；
冰块的质量为：m1＝ρ冰V1＝0.9ρ0×10S0h0＝9ρ0S0h0，故B错误；
（2）石块的体积：V2＝V0﹣V1＝V0﹣10h0S0，故C正确；
石块的质量：m2＝m0﹣m1＝m0﹣9ρ0S0h0，
所以石块的密度：ρ石＝＝，故D正确。
故选：CD。
三．填空题（共6小题，满分24分，每小题4分）
14．解：“一切物体在没有受到外力作用的时候，总保持静止或匀速直线运动状态”这是牛顿第一定律的内容，牛顿总结了伽利略等前人的研究成果，概括出一条重要物理定律；
意大利科学家托里拆利首先用实验的方法测出大气压强的值约等于760mm水银柱产生的压强。
故答案为：匀速直线运动，大气压。
15．解：游人闻到花香是因为分子在不停地做无规则运动；
倒影属于平面镜成像，是由光的反射形成的；
湖中的“鱼”是鱼反射的光线从水中斜射入空气发生折射形成的虚像。
故答案为：不停地做无规则运动；反射；虚像。
16．解：单车设计了较宽的坐垫是在压力一定时，通过增大受力面积来减小压强的；
车把上的刹车把手在使用过程中，动力臂大于阻力臂，是省力杠杆。
故答案为：减小；省力。
17．解：
（1）由v＝得，汽车通过的路程：
s＝vt＝54km/h×10×h＝9km；
（2）关闭电源后，汽车由于惯性还要继续向前滑行一段距离。
故答案为：9；惯性。
18．解：根据灯泡的铭牌可知，灯泡的额定电压为6V，其额定功率为12W，
则由P＝UI可得灯泡的额定电流为：I＝＝＝2A；
灯泡正常发光时，灯泡的实际功率等于其额定功率，
由P＝可得，此时灯泡的电阻为：R＝＝＝3Ω。
故答案为：2；3。
19．解：
（1）由定值电阻甲和乙中的电流与其两端电压的关系图像可知，当U甲＝U乙＝U＝2V时，I甲＝0.4A，I乙＝0.2A，
则由I＝可知：
甲的电阻：R甲＝＝＝5Ω，
乙的电阻：R乙＝＝＝10Ω，
所以R甲＜R乙。
（2）将定值电阻甲和乙并联在3V的电源两端，则U甲＝U乙＝U＝3V，
从图可知，此时通过甲的电流为I甲＝0.6A，此时通过乙的电流为I乙＝0.3A，
所以干路中的总电流为：I＝I甲+I乙＝0.6A+0.3A＝0.9A；
（3）若将甲和乙串联后接在电压为3V的电源两端，则电路中的总电阻为：R总＝R甲+R乙＝10Ω+5Ω＝15Ω，
所以电路中的电流为：I＝＝＝0.2A。
故答案为：小于；0.9；0.2。
四．计算题（共6小题，满分37分）
20．解：（1）中温挡正常工作时，开关S1闭合，开关S断开，电路中只有R2连入电路，
则R2的电流：I2＝＝＝1.1A；
（2）高温挡正常工作时，开关S1闭合，开关S接b端，R1、R2并联，
则P1＝＝＝968W，P2＝＝＝242W；
总功率P＝P1+P2＝968W+242W＝1210W；
（3）薯条质量m＝200g＝0.2kg，
薯条吸收的热量；
Q吸＝c薯条m（t﹣t0）＝3.63×103J/（kg•℃）×0.2kg×（170℃﹣20℃）＝1.089×105J；
（4）根据η＝可得需要消耗的电能：
W＝＝＝1.452×105J；
若使用空气炸锅高温挡完成以上烹制，根据P＝可得加热时间：
t＝＝＝120s。
答：（1）中温挡正常工作时，流过电阻R2的电流为1.1A。
（2）高温挡正常工作时，电阻R1、R2消耗的总功率为1210W。
（3）一次炸熟200g薯条需要吸收的热量为1.089×105J；
（4）若使用空气炸锅高温挡完成以上烹制，烹制一次薯条需要的时间为120s。
21．解：（1）物体的重力：G＝mg＝100kg×10N/kg＝1000N，
因为不计绳子和摩擦时η＝＝＝＝，
所以动滑轮的重力：G动＝＝＝250N；
（2）因为电动车受到水平地面的摩擦阻力的大小是重力的0.3倍，所以电动车受到地面的阻力：
f＝0.3G车＝0.3mg＝0.3×1500kg×10N/kg＝4500N，
由图可知n＝2，不计绳子和摩擦时F＝（G+G动）＝（1000N+250N）＝625N，
电动车行驶的速度：v＝2m/s，
因为电动车做匀速直线运动，所以电动车的牵引力为：F牵＝F+f＝4500N+625N＝5125N，
因为P＝＝＝Fv，所以电动车的功率：P＝F牵v＝5125N×2m/s＝10250W。
答：（1）滑轮组的机械效率是80%，动滑轮重为250N；
（2）此电动车牵引力的功率是10250W。
22．解：（1）调节时将天平放在水平台上，把游码放在标尺零刻度线处，指针的位置指在分度盘中央的右侧，要使横梁平衡，应将平衡螺母向左调节；
（2）最小5g砝码放入右盘之后天平右端下沉，说明右盘中砝码的质量大于物体的质量，但超出的质量小于5g，所以此时应将5g的砝码取下，再向右移动游码，直至横梁重新水平平衡；
烧杯和石榴汁的总质量m总＝50g+10g+2g＝62g，
石榴汁的质量m＝m总﹣m烧杯＝62g﹣17g＝45g
量筒中石榴汁的体积V＝40ml＝40cm3；
石榴汁的密度ρ＝＝＝1.125g/cm3＝1.125×103kg/m3；
（3）如果液体有残余，会使得测得的体积偏小，最终密度偏大；只需要调成②③①④，这样测的空烧杯的质量就将残留的液体质量包含在内了，最终结果会更加准确。
故答案为：（1）零刻度线；左；（2）将5g砝码拿下来，向右移动游码；62；40；1.125×103；（3）偏大；②③①④。
23．解：（1）将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动，物体在水平方向上受到平衡力的作用，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数；
（2）甲、乙两次实验中，压力相同，乙中接触面较粗糙，滑动摩擦力也较大，可知，滑动摩擦力的大小与接触面的粗糙程度有关；研究滑动摩擦力的大小与压力大小有关，要控制接触面粗糙程度相同，甲、丙两次实验中接触面的粗糙程度相同，压力不同，故分析甲丙两次实验可知，滑动摩擦力的大小与压力大小有关；
（3）研究滑动摩擦力的大小跟接触面面积的关系时，要控制压力大小和接触面粗糙程度相同；将木块沿竖直方向切成两部分继续进行实验，虽然接触面的面积改变了，但压力大小也改变了，将测得的数据记录在表格中，由表中数据验证了自己的猜想，这种做法是错误的，理由是没有控制压力的大小相同。
故答案为：（1）匀速；二力平衡；（2）甲乙；压力大小；（3）错误；没有控制压力大小相等。
24．解：（1）①由图可知，闭合开关，电压表与电流表串联后并联在待测电阻Rx的两端，电压表测量待测电阻Rx两端的电压，有示数；因电压表内阻很大，可视为断路，故电流表无示数；
②该实验中，电压表应与Rx并联，故连接与滑动变阻器之间的导线接错，应与电压表的正接线柱相连，正确的电路连接如图所示：
（2）①如图乙所示，电压表选用的是小量程，分度值为0.1V，电压表的示数为2.6V，此时通过的电流为0.26A，根据欧姆定律计算待测电阻Rx的阻值为：Rx＝；
②因电压表示数接近3V，要进行多次实验，则应减小Rx两端的电压，由U＝IR可知，应减小电路中的电流，即增大滑动变阻器接入电路的阻值，故滑片应向C端移动；
（3）用一根导线替代电流表，Rx与滑动变阻器串联，电压表测量Rx两端的电压，实验时，应先将滑动变阻器的滑片调到阻值最大处，闭合开关，滑动变阻器以最大阻值R接入电路，Rx两端电压为U1，再调节滑片，当滑片位于最小阻值处时，变阻器接入电路的电阻为0，Rx两端电压为U2，为电源电压；当滑动变阻器的滑片调到阻值最大处时，通过Rx的电流为：，则待测电阻Rx＝＝；
故答案为：（1）①有；无；②如图所示；（2）①10；②C；（3）①最大；②调节滑片P至滑动变阻器的阻值最小处；③。
25．解：（1）控制电路中的电磁继电器主要是利用了电流的磁效应；手伸入舱内，导致电阻R的阻值减小，由I＝可知，控制电路的电流增大，衔铁被吸下，工作电路开始工作；
（2）该款干手器正常工作时工作电路总电流为5A，则电功率P＝UI＝220V×5A＝1100W；
因并联电路中各支路两端的电压相等，所以加热电阻丝工作10s产生的热量Q＝W＝t＝×10s＝5500J；
这只电能表允许的用电器同时工作的最大总功率P大＝UI大＝220V×20A＝4400W，
由P大＞2P＝2×1100W＝2200W可知，不使用其它用电器情况下，2台该款干手器能同时工作；
（3）工作电路的电压220V一定时，要提高热风温度，由P＝UI＝可知，应减小电路中的电阻，
因串联电路中总电阻大于任何一个分电阻、并联电路中总电阻小于任何一个分电阻，
所以，应在加热电阻丝两端并联一个同规格的加热电阻丝，而不是在加热电阻丝左端串联一个同规格的加热电阻丝，
用电功率更大的电动机不能提高热风温度，故AC不合理、B合理。
故答案为：（1）磁；增大；（2）1100；5500；能；（3）B。次数
木块大小
接触面积S/cm2
接触面
摩擦力f/N
1
整块
90
木板
1.2
2
三分之二块
60
木板
0.8
3
三分之一块
30
木板
0.4
