物理沪科版第一节 光的反射测试题
展开
这是一份物理沪科版第一节 光的反射测试题，共26页。试卷主要包含了单选题，多选题，填空题，作图题，实验题等内容，欢迎下载使用。

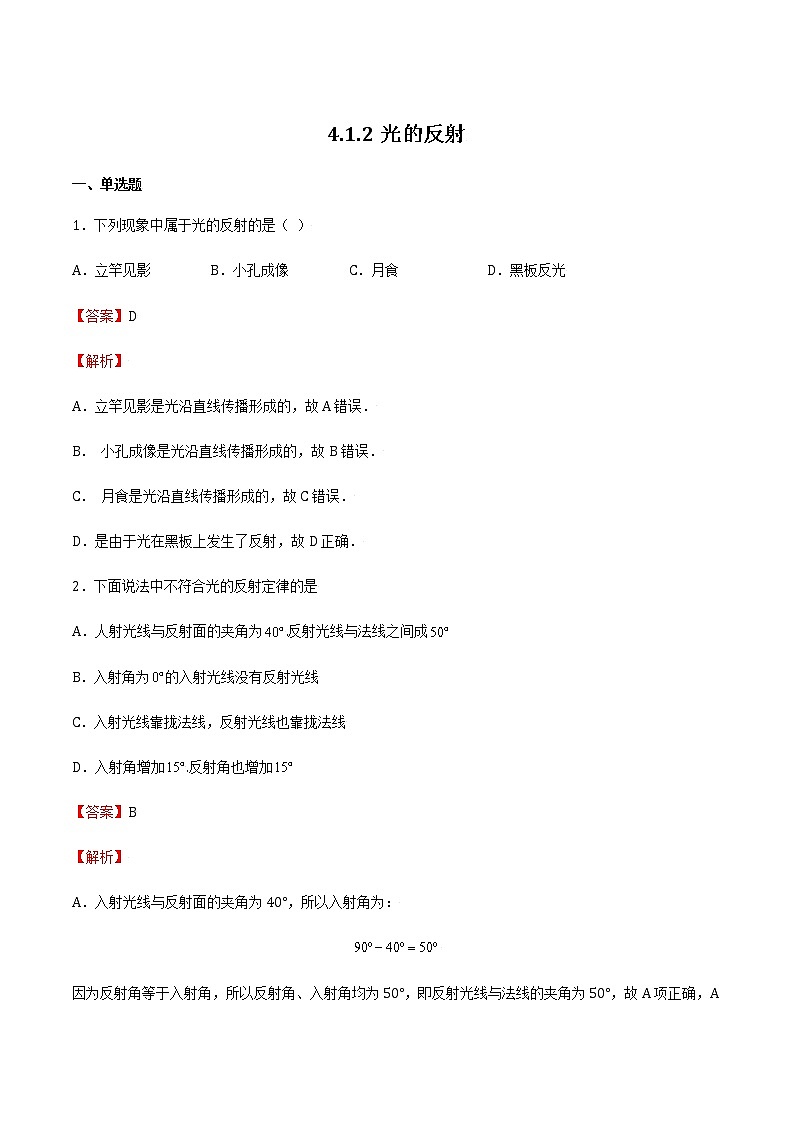

4.1.2光的反射
一、单选题
1．下列现象中属于光的反射的是（ ）
A．立竿见影 B．小孔成像 C．月食 D．黑板反光
【答案】D
【解析】
A．立竿见影是光沿直线传播形成的，故A错误．
B． 小孔成像是光沿直线传播形成的，故B错误．
C． 月食是光沿直线传播形成的，故C错误．
D．是由于光在黑板上发生了反射，故D正确．
2．下面说法中不符合光的反射定律的是
A．人射光线与反射面的夹角为.反射光线与法线之间成
B．入射角为的入射光线没有反射光线
C．入射光线靠拢法线，反射光线也靠拢法线
D．入射角增加.反射角也增加
【答案】B
【解析】
A．入射光线与反射面的夹角为40°，所以入射角为：
因为反射角等于入射角，所以反射角、入射角均为50°，即反射光线与法线的夹角为50°，故A项正确，A项不符合题意；

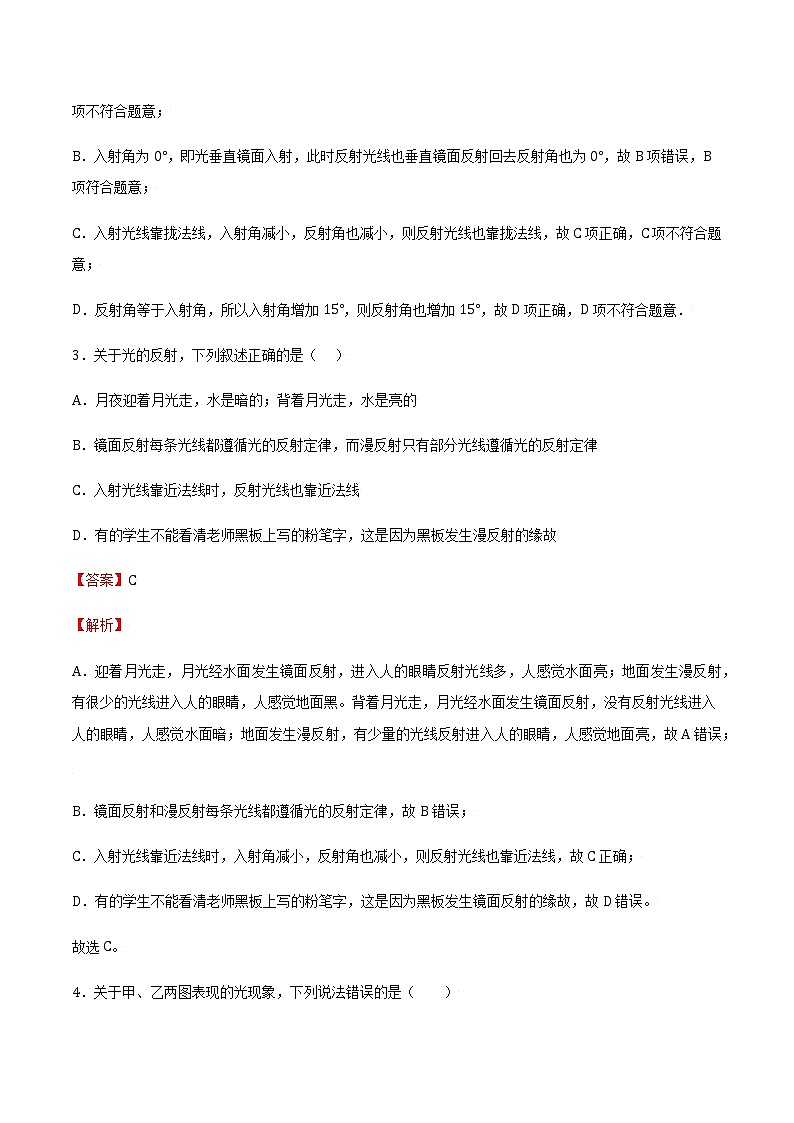

B．入射角为0°，即光垂直镜面入射，此时反射光线也垂直镜面反射回去反射角也为0°，故B项错误，B项符合题意；
C．入射光线靠拢法线，入射角减小，反射角也减小，则反射光线也靠拢法线，故C项正确，C项不符合题意；
D．反射角等于入射角，所以入射角增加15°，则反射角也增加15°，故D项正确，D项不符合题意．
3．关于光的反射，下列叙述正确的是（ ）
A．月夜迎着月光走，水是暗的；背着月光走，水是亮的
B．镜面反射每条光线都遵循光的反射定律，而漫反射只有部分光线遵循光的反射定律
C．入射光线靠近法线时，反射光线也靠近法线
D．有的学生不能看清老师黑板上写的粉笔字，这是因为黑板发生漫反射的缘故
【答案】C
【解析】
A．迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑。背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮，故A错误；
B．镜面反射和漫反射每条光线都遵循光的反射定律，故B错误；
C．入射光线靠近法线时，入射角减小，反射角也减小，则反射光线也靠近法线，故C正确；
D．有的学生不能看清老师黑板上写的粉笔字，这是因为黑板发生镜面反射的缘故，故D错误。
故选C。

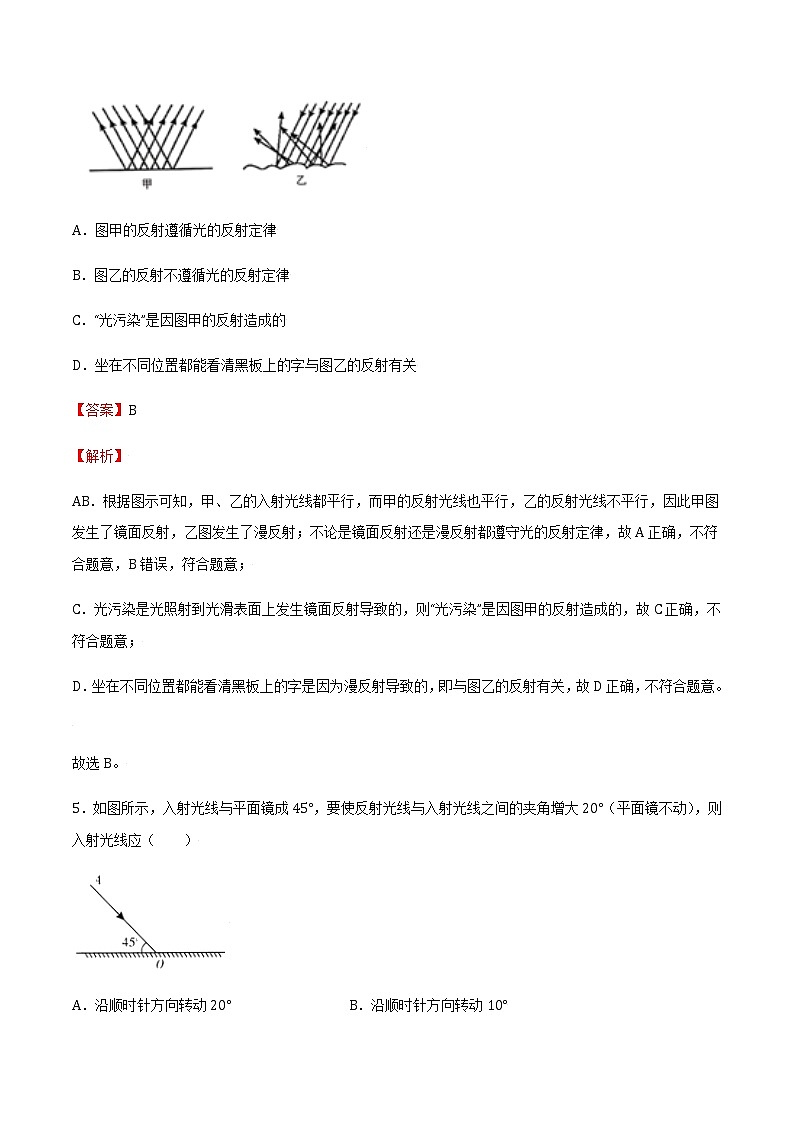

4．关于甲、乙两图表现的光现象，下列说法错误的是（ ）
A．图甲的反射遵循光的反射定律
B．图乙的反射不遵循光的反射定律
C．“光污染”是因图甲的反射造成的
D．坐在不同位置都能看清黑板上的字与图乙的反射有关
【答案】B
【解析】
AB．根据图示可知，甲、乙的入射光线都平行，而甲的反射光线也平行，乙的反射光线不平行，因此甲图发生了镜面反射，乙图发生了漫反射；不论是镜面反射还是漫反射都遵守光的反射定律，故A正确，不符合题意，B错误，符合题意；
C．光污染是光照射到光滑表面上发生镜面反射导致的，则“光污染”是因图甲的反射造成的，故C正确，不符合题意；
D．坐在不同位置都能看清黑板上的字是因为漫反射导致的，即与图乙的反射有关，故D正确，不符合题意。
故选B。
5．如图所示，入射光线与平面镜成45°，要使反射光线与入射光线之间的夹角增大20°（平面镜不动），则入射光线应（ ）
A．沿顺时针方向转动20° B．沿顺时针方向转动10°
C．沿逆时针方向转动10° D．沿逆时针方向转动20°
【答案】C
【解析】
因为入射光线与平面镜的法线成45°，即入射角为
90°-45°＝45°
根据光的反射定律，反射角等于入射角，反射角也为45°，当反射光线与入射光线的夹角增大20°，说明入射角和反射角各增大10°时，可知，入射角为
45°+10°＝55°
因此入射光线与镜面的夹角变为
90°-55°＝35°
入射光线应逆时针方向转动10°。
故选C。
6．如图是小天同学探究光的反射定律的实验过程。下列说法错误的是（ ）
A．实验中使用硬纸板是为了显示光的传播路径
B．图甲中∠EOM是入射角
C．图乙的现象说明反射光线跟入射光线和法线在同一平面内
D．图丙和图甲中的现象说明在反射现象中光路是可逆的
【答案】B
【解析】
A．如果看不见光的传播路径，就无法对光线研究，安装一个硬纸板后，我们就可以在硬纸板上看到光的传播路径，A正确，故A不符合题意；
B．入射光线与法线的夹角为入射角，图甲中∠EON是入射角，B错误，故B符合题意；
C．将纸板沿ON向后翻转，则看不到反射光线，故图乙的现象说明反射光线跟入射光线和法线在同一平面内，C正确，故C不符合题意；
D．让光线沿原来反射光线入射，则反射光线沿原来的入射光线射出，图丙和图甲中的现象说明在反射现象中光路是可逆的，D正确，故D不符合题意。
故选B。
7．如图所示，暗室的桌面上铺一张白纸，白纸上面放一块小镜子，用手电筒垂直照射镜面，从侧面看
A．镜子比较亮，它发生了镜面反射 B．镜子比较暗，它发生了漫反射
C．白纸比较亮，它发生了漫反射 D．白纸比较暗，它发生了镜面反射
【答案】C
【解析】
当手电筒的光正对着平面镜照射时，在平面镜上会发生镜面反射，所以光线会集中在竖直方向，所以从侧面看到的平面镜是暗的，而纸会发生漫反射，所以在侧面看到的纸是亮的，故选C。
8．如图所示，用手电筒对着平面镜中像照射时，观察到的像比原来亮多了，其原因是
A．镜子比原来亮，所以像也变亮
B．光射到像上，所以会变亮
C．有光照射，更便于观察，所以觉得像变亮了
D．光反射到物上，物变亮，所以像也变亮
【答案】D
【解析】
因为当手电筒对着像照射射时，反射光线刚好射到物体上，而物体反射出去的光线增多，因此物体变亮，像随之也变亮。故选D。
9．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。如图中有关自行车尾灯的光路图正确的是（ ）
A． B．C． D．
【答案】A
【解析】
由图可知，汽车尾灯的反射面是相互垂直的两个反射面，当光照到车尾灯上时，经过两个反射面反射，根据光的反射定律可知，入射光线和最终的反射光线相互平行。
故选A。
10．如图所示，两平面镜A和B之间的夹角α为9°，自平面镜B上的某点P射出一条与B镜面成β角的光线，在β角由0°至180°范围内（不包括0°）连续变化的过程中，发现当β取某角度时，光线经镜面一次或多次反射后，恰好能返回到P点，则符合该要求的β的个数有（ ）
A．1个 B．4个 C．6个 D．9个
【答案】D
【解析】
此题有两种解法：首先可以考虑只反射一次的情况，若镜面OA上的入射角为时，光线将沿原来的路线返回P点，此时；当时，光线不可能返回P点；当时，只要满足条件
时，光线都将沿原来的路线返回P点。符合条件的n可以有，有8个。所以满足条件的共有9个，故ABC错误，D正确。
故选D。
二、多选题
11．如图所示，关于光的反射，下列说法中正确的是（ ）
A．甲图中，强烈的阳光照在玻璃幕墙上形成光污染，是由于发生了镜面反射
B．乙图中，阳光照在黑板上使得一部分同学看不清黑板上的字，是由于发生了漫反射
C．丙图中，自行车尾灯利用了光路的可逆性将汽车大灯的光反射回到汽车所在方向
D．丁图中，光线垂直入射到平面镜上，反射光线将与入射光线重合，反射角等于0°
【答案】AD
【解析】
AB．玻璃幕墙形成的光污染和特定角度的同学看不清黑板的字原因一样，都是由于光在反射面发生了镜面反射导致光被反射向特定的方向所致，故A正确，B错误；
C．自行车尾灯之所以能将光反射回来，是尾灯里有很多组成直角的反射面，光以任何角度射向尾灯，经过直角反射面的两次反射后总能与原光线平行返回，其原理不是光路的可逆性，故C错误；
D．光线垂直入射到平面镜上，反射光线将与入射光线以及法线重合，反射角等于0°，故D正确。
故选AD。
12．有一光电控制液面高度的仪器，它是通过光束在液面上的反射光线反射到光电屏上的光斑位置来判断液面高低的。如图光路中，一束光与液面的夹角为40°，则以下说法正确的是（ ）
A．该装置利用了光的反射定律
B．反射角的大小为40°
C．当液面升高时，光电屏上的光斑S将向左移动
D．当液面升高时，入射角会随之减小
【答案】AC
【解析】
A．光束在液面上会发生反射，于是光电屏上会出现光斑，所以该装置是利用光的反射定律工作的，故A正确；
B．由图示知，入射光与液面的夹角为40度，则入射角为50度，那么反射角为50度，故B错误；
CD．当液面升高时，则入射点升高，但入射角不变，反射角也不变，那么反射光线在光电屏上的光斑位置将向左移动，故C正确，D错误。
故选AC。
三、填空题
13．我国古代就有光现象的描述，如“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅”，其中“水中月”、“镜中花”是光的________现象；“我歌月徘徊，我舞影凌乱”其中“我舞影凌乱”是光的_______造成的。
【答案】反射 直线传播
【解析】
[1]平静的水面相当于平面镜，因此“水中月、镜中花”都属于平面镜成像，平面镜成像是光的反射形成的虚像。
[2]我舞影凌乱中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子。
14．将一束与水平方向成30度的入射光线变成沿水平方向射出的光线，平面镜应与水平方向成______度放置。
【答案】15或75
【分析】
利用光的反射定律中：反射角等于入射角，还有法线与镜面垂直来解决问题。
【解析】
由题意知，入射光线与水平方向成30度角，而反射光线沿水平方向射出，则反射光线与入射光线的夹角为150度或30度。那么反射角为75度或15度，即法线与反射光线的夹角为75度或15度，而法线与镜面垂直，所以镜面与反射光线（即水平方向）的夹角为75度或15度。
15．两种反射：______反射和_______反射。
（1）镜面反射：平行光射到光滑的反射面上时，反射光仍然被______的反射出去；
（2）漫反射：平行光射到粗糙的反射面上，反射光将沿___反射出去；
（3）镜面反射和漫反射的相同点：都是反射现象，都遵守_____。
【答案】镜面 漫 平行 各个方向 光的反射定律
【解析】
略
16．如图所示，一束与镜面成30°角的光线射到平面镜上，则反射角是______，若入射角减小15°，则反射光线与入射光线的夹角为______。
【答案】60° 90°
【解析】
[1][2]根据光反射定律，反射光线、入射光线分居法线两侧，反射角等于入射角。此时入射光线与镜面的夹角为30°，则入射角为
90°﹣30°＝60°
反射角等于入射角也等于60°；当入射角减小15°时，则入射角变为
60°﹣15°＝45°
根据光反射定律，反射角等于入射角，所以反射角也变为45°，所以这时反射光线与入射光线的夹角为
45°×2＝90°
17．如图所示，MM¢为平面镜，AO为入射光线，ON为法线，入射角ÐAON等于60°。已知ÐNOB等于30°，ÐNOC等于45°，ÐNOD等于60°。则入射光线AO的反射光线将沿着______方向射出。这条反射光线与入射光线AO的夹角为______。
【答案】OD 120°
【分析】
光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。据此结合图片进行分析。
【解析】
[1][2]根据反射定律可知，反射角等于入射角，因为入射角AON等于60°，所以反射角也等于60°，已知，ÐNOD等于60°，则反射角是ÐNOD，所以反射光线将沿OD射出。这条反射光线与入射光线AO的夹角为120°。
18．一束光斜射到平面镜上，如图所示，则反射角为____ 度，光线传播方向改变了______度。如果入射光线逐渐远离法线，则反射光线逐渐_______（选填“靠拢”或“远离”）法线；当入射角增大5°时，反射光线与入射光线的夹角变化_____度。
【答案】45° 90° 远离 10°
【解析】
[1]由图知道，入射光线与镜面之间的夹角为45°，则入射光线与法线的夹角为
90°-45°=45°
即入射角为45°；由于反射角等于入射角，所以，反射角也为45°。
[2]反射光线与入射光线的夹角为90°，入射光经平面镜反射后传播方向改变
180°-90°=90°
[3]反射角随入射角的变化而变化，所以如果入射光线逐渐远离法线，即入射角增大，则反射角也随之增大，即反射光线逐渐远离法线。
[4]当入射角增大5°，则变为
45°+5°=50°
即反射角为50°，所以，反射光线与入射光线的夹角为
50°+50°=100°
反射光线与入射光线的夹角变化是
100°-90°=10°
19．如图所示，三条互相平行的光线入射到凹凸不平的物体表面上，三条反射光线______（选填“会”或“不会”）平行射出，这种反射______（选填“遵循”或“不遵循”）光的反射定律。
【答案】不会 遵循
【解析】
[1] 三条互相平行的光线入射到凹凸不平的物体表面上，不会平行射出，因为入射角不同，反射角也不同，只有三条互相平行的光线入射到平面镜上才会平行射出。
[2]这种反射是漫反射，也遵循光的反射规律。
20．教室里不同位置上的同学都能看到黑板上的粉笔字，这是光的______缘故（填“镜面反射”或“漫反射”）。许多建筑采用玻璃进行外墙装璜，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是由于阳光在玻璃表面发生了______（填“镜面反射”或“漫反射”）。
【答案】漫反射 镜面反射
【解析】
[1]粉笔字的表面凹凸不平，当光照射在粉笔字上时，会发生漫反射，将光线反射向四面八方，这样教室里不同位置上的同学都能看到粉笔字了。
[2]玻璃外墙的表面光滑平整，当阳光照射在玻璃表面时，会发生镜面反射，将光线射向同一方向造成光污染。
21．如图所示是一种液面升降监测装置原理图．点光源S发出的一束激光与水平液面成50°角射向平静的液面，入射光线与反射光线的夹角为______；光经液面反射后射到液面上方水平标尺上的点，当液面下降时，光点将_______(选填“向左”、“向右”或“不会”)移动．
【答案】80° 向右
【解析】
由“激光与水平液面成50°角射向平静的液面”，可得入射角为90°-50°=40°．因反射角等于入射角，所以反射角也为40°，则入射光线与反射光线的夹角为80°；当液面发生变化，下降时，由于入射角的大小不变，所以反射光线与原来的反射光线平行；反射光斑将向右移到A的位置，如图所示
22．如图所示，有两个一体的平面镜，其夹角为θ，当任何方向的一束光线射到其中一块平面镜上，经两次反射后，光线恰好按照原来的方向返回，则这两块平面镜之间的夹角θ= ________．若保持入射光线AB的方向不变，将平面镜绕入射点顺时针转动10°，则最后射出的光线CD转过的角度是 ________ °．
【答案】90° 0°
【解析】
【解析】
两次反射的光路图如图所示，
根据反射定律∠1=∠2，∠3=∠4，反射与入射平行，所以有∠1+∠2+∠3+∠4=180°，因此∠2+∠3=90°，所以∠EGC=90°，∠COE=90°。
即两块平面镜之间的夹角为90°；
保持入射光线AB的方向不变，将平面镜绕入射点顺时针转动10°，则以上分析可知，入射光线与反射光线始终平行，所以最后射出的光线CD转过的角度是0°。
四、作图题
23．完成光路图。
【答案】
【解析】
过反射点做平面镜的垂线，即为法线，根据反射角是反射光线与法线的夹角，故反射角为40°，根据光的反射定律，即反射角等于入射角等于40°，即可做出入射光线，故如下图所示：
24．（1）一束光从空气斜射到平面镜上时发生了反射，为反射光线，请在图中作出其入射光线并标出入射角的度数。
（2）在图中的虚线框中画上适当的镜子。
【答案】（1）；（2）
【解析】
（1）[1]过入射点O作垂直于镜面的法线，已知反射光线与镜面的夹角为60°，则反射角为30°，由光的可知入射角也为30°，根据反射角等于入射角在法线右侧画出入射光线。
（2）[2]由图可知，水平的平行光线经过镜子后竖直向下传播，光线的传播方向改变了90°，则镜子为平面镜，如图。
25．图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
五、实验题
26．小明在进行光的反射规律实验的探究过程中：
（1）在光屏上标有角度数是为了研究________________；
（2）小明想探究反射光线与入射光线是否在同一平面内，他应如何操作?________________；
（3）在图中如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：________________；
（4）一条入射光线与镜面的夹角为60°，反射角是_________；若入射角增大15°，反射光线和入射光线的夹角是_________；若入射光线与镜面垂直，则反射角是_________。
【答案】反射角和入射角的关系 将纸板B向后前折，观察在纸板B上是否有反射光线 光的反射现象中，光路是可逆的
【解析】
（1）[1]为了方便研究反射角和入射角的关系，可在在光屏上标有角度数。
（2）[2]要验证反射光线与入射光线是否在同一平面上，可以通过让纸板B不与纸板A在同一平面上来研究，即将纸板B向后前折，观察在纸板B上是否有反射光线。
（3）[3]由让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出可知，入射光线沿着原来反射光线的路径入射，光路图照样成立，体现了光路是可逆的。
（4）[4]根据光反射定律，反射光线、入射光线分居法线两侧，反射角等于入射角。此时入射光线与镜面的夹角为60°，则入射角为
90°-60°=30°
所以反射角也为30°。
[5]当反射角增大15°时，则入射角也增大15°，变为45°，此时反射光线与入射光线的夹角就等于反射角与入射角之和，即为90°。
[6]当入射光线垂直射向镜面时，反射光线与镜面垂直；入射角为0°，则反射角也为0°。
27．探究光的反射规律的实验装置如图，平面镜M的上方竖直放置一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。
（1）让一束光沿着E板射到镜面的O点，由于光在E板发生_______（选填“镜面”或“漫”）反射，从光屏前不同方向都可以看到E板上光线AO的径迹；
（2）转动F板，当它与E板共面时，F板上可找到反射光找OB，它与入射光线AO分别位于________两侧，这时将F板向前或后折，在F板上________（选填“能”或“不能”）看到反射光线OB，说明反射光线、入射光线与法线在同一平面内；
（3）如果让光线逆着OB的方向射到平面镜上，会看到反射光线沿着OA方向射出，此现象说明：________；
（4）下表记录了光做以不同角度入射时对应的反射角：
入射角
30°
45°
60°
反射角
30°
45°
60°
根据分析表中数据结论，若一束光以80°的入射角射到镜面上，则对应的反射角为________度。
【答案】漫 法线（或ON） 不能 光路可逆 80
【解析】
（1）[1]光束在E板上从光屏前不同方向都可以看到，是因为光在E板上发生漫反射。
（2）[2]当F板与E板共面时，能在两块板上同时看到入射光线和反射光线，且入射光线OA与反射光线OB分居在法线两侧。
[3]将F板向前或向后折，那么E板和F板不在同一平面，而入射光线与反射光线是在同一平面内的，那么在F板上看不到反射光线OB。
（3）[4]让入射光线逆着原反射光线OB方向入射，反射光线会沿着OA方向射出，即逆着原入射光线的方向射出，这说明在光的反射现象中，光路是可逆的。
（4）[5]由表格数据知，每一组数据中，反射角都等于入射角。当入射角为80度时，对应的反射角也为80度。
28．“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上；
（2）上述实验中硬纸板的作用是______；
（3）移动激光笔，当入射角减小时，反射角______（选填：“增大”、“不变”、“减小”）；
（4）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
（5）移动激光笔，使入射角为30°，测得反射角也为30°。由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？______。
【答案】垂直 显示光路 减小 反射光线、入射光线和法线在同一平面内 一次实验得到的结论具有偶然性
【解析】
（1）[1]纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现。
（2）[2]本实验中硬纸板的主要作用是显示光路。
（3）[3]由于反射角等于入射角，所以移动激光笔，当入射角减小时，反射角也减小。
（4）[4]保持平面镜水平不变，将纸板向后倾斜一个角度，入射光线仍能呈现在纸板上，但看不到反射光线，是由于反射光线、入射光线和法线在同一平面内。
（5）[5]一次实验具有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
29．“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD 的ON 轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上，移动激光笔，使入射光束绕入射点O 沿逆时针方向转动，可观察到反射光束沿______时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°。由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？ ______；
（3）如图乙所示，将纸板右半部分绕ON 向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
（4）在图甲中，若将纸板（连同激光笔）绕CD 向后倾斜，此时反射光束______；
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
（5）如果要验证“反射时光路是可逆的”，正确的做法是______。
【答案】垂直 顺 没有改变入射角度数多次实验，结论具有偶然性 反射光线、入射光线和法线在同一平面内 C 见详解
【解析】
（1）[1][2]纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现，使入射光束绕入射点O 沿逆时针方向转动，入射角增大，反射角也要增大，可观察到反射光束沿顺时针方向转动。
（2）[3]一次实验具有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
（3）[4]保持平面镜水平不变，将纸板向后倾斜一个角度，入射光线仍能呈现在纸板上，但看不到反射光线，说明反射光线、入射光线和法线在同一平面内。
（4）[5]若将纸板（连同激光笔）绕CD 向后倾斜，根据光的反射定律，反射光线还存在，并且在纸板前方，故选C。
（5）[6]使入射光线逆着反射光线，观察反射光线是否逆着原来的入射光线反射，可验证“反射时光路是可逆的”。
30．探究实验：探究光的反射规律：
[设计实验]把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图2所示。
一束光贴着纸板沿着某一个角度射到O点，经平面镜的反射，沿另一个方向射出，在纸板上用笔描出入射光EO和反射光OF的径迹。改变光束的入射方向，重做一次。换另一种颜色的笔，记录光的径迹。
取下纸板，用量角器测量NO两侧的角i和r。
[实验表格]
角i
角r
第一次
20
20
第二次
30
30
第三次
60
60
[实验现象和结论]
（1）把纸板NOF向前或向后折，将看不到反射光线，这说明在现象中，_____光线、入射光线和_____在同一平面内。
（2）从实验表格中可以看出：反射角_____入射角。
（3）如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来的入射光的方向射出。这表明光路是_____的。
【答案】反射 法线 等于 可逆
【解析】
（1）[1][2]把纸板NOF向前或向后折，此时三线不共面，即将看不到反射光线，这说明：在反射现象中，反射光线、入射光线和法线在同一平面内。
（2）[3]观察表中的数据知道，在光的反射中，反射角等于入射角。
（3）[4]如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来入射光的方向射出，这表明光路是可逆的。
31．在探究光现象的实验活动中：
（一）制作“小孔成像观察仪”活动。
（1）需要把制作好的圆筒插入易拉罐中，如图甲所示，圆筒的________ （选填“A”或“B”）端是用半透明薄纸做成的光屏；
（2）用制成的小孔成像观察仪观察景物时，移动圆筒位置，增大光屏与小孔之间的距离，则光屏上的像将_______ （选填“变大”“变小”或“不变”），像的亮度______ （选填“变亮”“变暗”或“不变”）。
（二）如图乙所示是“探究光的反射规律”的实验装置。
序号
∠i
∠r
1
30°
30°
2
45°
45°
3
50°
50°
（3）让一束光贴着纸板A沿EO方向射向镜面，在纸板B上可看到光线沿OF方向射出。在纸板上用笔描出光线EO和OF的轨迹，并用量角器测出∠i和∠r的大小。多次改变入射光线与ON的夹角，重复实验。将实验得到的数据记录在表中；
（4）分析实验数据可得出结论：__________；
（5）以直线ON为轴线，把纸板B向前或向后折，在纸板B上 ________（选填“能”或“不能”）看到反射光线OF，由此说明反射光线、入射光线与法线在_______ （选填“同一”或“不同”）平面内；
（6）实验中，从实验室的各个方向都能观察到粗糙纸板表面反射的光线，这种反射属于_______（选填“镜面”或“漫”）反射。
【答案】A 变大 变暗 反射角等于入射角 不能 同一 漫
【解析】
(1)[1]如图甲，物体的光透过小孔，在A端成像，所以用半透明薄纸在A端做成光屏，这样能直接观察到物体通过小孔所成的像，且成像环境较暗，更容易观察清楚成像情况。
(2)[2][3]据光的直线传播特点知，增大光屏与小孔之间的距离，在光屏上所成的像将变大，且光线被分散，则像的亮度会暗。
(4)[4]分析表格中的数据知，每一组对应的反射角都等于入射角，即在光的反射现象中，反射角等于入射角。
(5)[5][6]把纸板以ON为轴线向前或向后折，在B纸板上不能看到反射光线OF，因为此时入射光线所在的纸板A与纸板B不在同一平面内，这就说明反射光线、入射光线与法线在同一平面内。
(6)[7]实验中所用纸板表面是粗糙的，这样能让沿着纸板入射或反射的光线在纸板上发生漫反射，于是从各个方向都能看到光线传播的路径。
4.1.2光的反射
一、单选题
1．下列现象中属于光的反射的是（ ）
A．立竿见影 B．小孔成像 C．月食 D．黑板反光
【答案】D
【解析】
A．立竿见影是光沿直线传播形成的，故A错误．
B． 小孔成像是光沿直线传播形成的，故B错误．
C． 月食是光沿直线传播形成的，故C错误．
D．是由于光在黑板上发生了反射，故D正确．
2．下面说法中不符合光的反射定律的是
A．人射光线与反射面的夹角为.反射光线与法线之间成
B．入射角为的入射光线没有反射光线
C．入射光线靠拢法线，反射光线也靠拢法线
D．入射角增加.反射角也增加
【答案】B
【解析】
A．入射光线与反射面的夹角为40°，所以入射角为：
因为反射角等于入射角，所以反射角、入射角均为50°，即反射光线与法线的夹角为50°，故A项正确，A项不符合题意；
B．入射角为0°，即光垂直镜面入射，此时反射光线也垂直镜面反射回去反射角也为0°，故B项错误，B项符合题意；
C．入射光线靠拢法线，入射角减小，反射角也减小，则反射光线也靠拢法线，故C项正确，C项不符合题意；
D．反射角等于入射角，所以入射角增加15°，则反射角也增加15°，故D项正确，D项不符合题意．
3．关于光的反射，下列叙述正确的是（ ）
A．月夜迎着月光走，水是暗的；背着月光走，水是亮的
B．镜面反射每条光线都遵循光的反射定律，而漫反射只有部分光线遵循光的反射定律
C．入射光线靠近法线时，反射光线也靠近法线
D．有的学生不能看清老师黑板上写的粉笔字，这是因为黑板发生漫反射的缘故
【答案】C
【解析】
A．迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉水面亮；地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑。背着月光走，月光经水面发生镜面反射，没有反射光线进入人的眼睛，人感觉水面暗；地面发生漫反射，有少量的光线反射进入人的眼睛，人感觉地面亮，故A错误；
B．镜面反射和漫反射每条光线都遵循光的反射定律，故B错误；
C．入射光线靠近法线时，入射角减小，反射角也减小，则反射光线也靠近法线，故C正确；
D．有的学生不能看清老师黑板上写的粉笔字，这是因为黑板发生镜面反射的缘故，故D错误。
故选C。
4．关于甲、乙两图表现的光现象，下列说法错误的是（ ）
A．图甲的反射遵循光的反射定律
B．图乙的反射不遵循光的反射定律
C．“光污染”是因图甲的反射造成的
D．坐在不同位置都能看清黑板上的字与图乙的反射有关
【答案】B
【解析】
AB．根据图示可知，甲、乙的入射光线都平行，而甲的反射光线也平行，乙的反射光线不平行，因此甲图发生了镜面反射，乙图发生了漫反射；不论是镜面反射还是漫反射都遵守光的反射定律，故A正确，不符合题意，B错误，符合题意；
C．光污染是光照射到光滑表面上发生镜面反射导致的，则“光污染”是因图甲的反射造成的，故C正确，不符合题意；
D．坐在不同位置都能看清黑板上的字是因为漫反射导致的，即与图乙的反射有关，故D正确，不符合题意。
故选B。
5．如图所示，入射光线与平面镜成45°，要使反射光线与入射光线之间的夹角增大20°（平面镜不动），则入射光线应（ ）
A．沿顺时针方向转动20° B．沿顺时针方向转动10°
C．沿逆时针方向转动10° D．沿逆时针方向转动20°
【答案】C
【解析】
因为入射光线与平面镜的法线成45°，即入射角为
90°-45°＝45°
根据光的反射定律，反射角等于入射角，反射角也为45°，当反射光线与入射光线的夹角增大20°，说明入射角和反射角各增大10°时，可知，入射角为
45°+10°＝55°
因此入射光线与镜面的夹角变为
90°-55°＝35°
入射光线应逆时针方向转动10°。
故选C。
6．如图是小天同学探究光的反射定律的实验过程。下列说法错误的是（ ）
A．实验中使用硬纸板是为了显示光的传播路径
B．图甲中∠EOM是入射角
C．图乙的现象说明反射光线跟入射光线和法线在同一平面内
D．图丙和图甲中的现象说明在反射现象中光路是可逆的
【答案】B
【解析】
A．如果看不见光的传播路径，就无法对光线研究，安装一个硬纸板后，我们就可以在硬纸板上看到光的传播路径，A正确，故A不符合题意；
B．入射光线与法线的夹角为入射角，图甲中∠EON是入射角，B错误，故B符合题意；
C．将纸板沿ON向后翻转，则看不到反射光线，故图乙的现象说明反射光线跟入射光线和法线在同一平面内，C正确，故C不符合题意；
D．让光线沿原来反射光线入射，则反射光线沿原来的入射光线射出，图丙和图甲中的现象说明在反射现象中光路是可逆的，D正确，故D不符合题意。
故选B。
7．如图所示，暗室的桌面上铺一张白纸，白纸上面放一块小镜子，用手电筒垂直照射镜面，从侧面看
A．镜子比较亮，它发生了镜面反射 B．镜子比较暗，它发生了漫反射
C．白纸比较亮，它发生了漫反射 D．白纸比较暗，它发生了镜面反射
【答案】C
【解析】
当手电筒的光正对着平面镜照射时，在平面镜上会发生镜面反射，所以光线会集中在竖直方向，所以从侧面看到的平面镜是暗的，而纸会发生漫反射，所以在侧面看到的纸是亮的，故选C。
8．如图所示，用手电筒对着平面镜中像照射时，观察到的像比原来亮多了，其原因是
A．镜子比原来亮，所以像也变亮
B．光射到像上，所以会变亮
C．有光照射，更便于观察，所以觉得像变亮了
D．光反射到物上，物变亮，所以像也变亮
【答案】D
【解析】
因为当手电筒对着像照射射时，反射光线刚好射到物体上，而物体反射出去的光线增多，因此物体变亮，像随之也变亮。故选D。
9．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。如图中有关自行车尾灯的光路图正确的是（ ）
A． B．C． D．
【答案】A
【解析】
由图可知，汽车尾灯的反射面是相互垂直的两个反射面，当光照到车尾灯上时，经过两个反射面反射，根据光的反射定律可知，入射光线和最终的反射光线相互平行。
故选A。
10．如图所示，两平面镜A和B之间的夹角α为9°，自平面镜B上的某点P射出一条与B镜面成β角的光线，在β角由0°至180°范围内（不包括0°）连续变化的过程中，发现当β取某角度时，光线经镜面一次或多次反射后，恰好能返回到P点，则符合该要求的β的个数有（ ）
A．1个 B．4个 C．6个 D．9个
【答案】D
【解析】
此题有两种解法：首先可以考虑只反射一次的情况，若镜面OA上的入射角为时，光线将沿原来的路线返回P点，此时；当时，光线不可能返回P点；当时，只要满足条件
时，光线都将沿原来的路线返回P点。符合条件的n可以有，有8个。所以满足条件的共有9个，故ABC错误，D正确。
故选D。
二、多选题
11．如图所示，关于光的反射，下列说法中正确的是（ ）
A．甲图中，强烈的阳光照在玻璃幕墙上形成光污染，是由于发生了镜面反射
B．乙图中，阳光照在黑板上使得一部分同学看不清黑板上的字，是由于发生了漫反射
C．丙图中，自行车尾灯利用了光路的可逆性将汽车大灯的光反射回到汽车所在方向
D．丁图中，光线垂直入射到平面镜上，反射光线将与入射光线重合，反射角等于0°
【答案】AD
【解析】
AB．玻璃幕墙形成的光污染和特定角度的同学看不清黑板的字原因一样，都是由于光在反射面发生了镜面反射导致光被反射向特定的方向所致，故A正确，B错误；
C．自行车尾灯之所以能将光反射回来，是尾灯里有很多组成直角的反射面，光以任何角度射向尾灯，经过直角反射面的两次反射后总能与原光线平行返回，其原理不是光路的可逆性，故C错误；
D．光线垂直入射到平面镜上，反射光线将与入射光线以及法线重合，反射角等于0°，故D正确。
故选AD。
12．有一光电控制液面高度的仪器，它是通过光束在液面上的反射光线反射到光电屏上的光斑位置来判断液面高低的。如图光路中，一束光与液面的夹角为40°，则以下说法正确的是（ ）
A．该装置利用了光的反射定律
B．反射角的大小为40°
C．当液面升高时，光电屏上的光斑S将向左移动
D．当液面升高时，入射角会随之减小
【答案】AC
【解析】
A．光束在液面上会发生反射，于是光电屏上会出现光斑，所以该装置是利用光的反射定律工作的，故A正确；
B．由图示知，入射光与液面的夹角为40度，则入射角为50度，那么反射角为50度，故B错误；
CD．当液面升高时，则入射点升高，但入射角不变，反射角也不变，那么反射光线在光电屏上的光斑位置将向左移动，故C正确，D错误。
故选AC。
三、填空题
13．我国古代就有光现象的描述，如“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅”，其中“水中月”、“镜中花”是光的________现象；“我歌月徘徊，我舞影凌乱”其中“我舞影凌乱”是光的_______造成的。
【答案】反射 直线传播
【解析】
[1]平静的水面相当于平面镜，因此“水中月、镜中花”都属于平面镜成像，平面镜成像是光的反射形成的虚像。
[2]我舞影凌乱中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子。
14．将一束与水平方向成30度的入射光线变成沿水平方向射出的光线，平面镜应与水平方向成______度放置。
【答案】15或75
【分析】
利用光的反射定律中：反射角等于入射角，还有法线与镜面垂直来解决问题。
【解析】
由题意知，入射光线与水平方向成30度角，而反射光线沿水平方向射出，则反射光线与入射光线的夹角为150度或30度。那么反射角为75度或15度，即法线与反射光线的夹角为75度或15度，而法线与镜面垂直，所以镜面与反射光线（即水平方向）的夹角为75度或15度。
15．两种反射：______反射和_______反射。
（1）镜面反射：平行光射到光滑的反射面上时，反射光仍然被______的反射出去；
（2）漫反射：平行光射到粗糙的反射面上，反射光将沿___反射出去；
（3）镜面反射和漫反射的相同点：都是反射现象，都遵守_____。
【答案】镜面 漫 平行 各个方向 光的反射定律
【解析】
略
16．如图所示，一束与镜面成30°角的光线射到平面镜上，则反射角是______，若入射角减小15°，则反射光线与入射光线的夹角为______。
【答案】60° 90°
【解析】
[1][2]根据光反射定律，反射光线、入射光线分居法线两侧，反射角等于入射角。此时入射光线与镜面的夹角为30°，则入射角为
90°﹣30°＝60°
反射角等于入射角也等于60°；当入射角减小15°时，则入射角变为
60°﹣15°＝45°
根据光反射定律，反射角等于入射角，所以反射角也变为45°，所以这时反射光线与入射光线的夹角为
45°×2＝90°
17．如图所示，MM¢为平面镜，AO为入射光线，ON为法线，入射角ÐAON等于60°。已知ÐNOB等于30°，ÐNOC等于45°，ÐNOD等于60°。则入射光线AO的反射光线将沿着______方向射出。这条反射光线与入射光线AO的夹角为______。
【答案】OD 120°
【分析】
光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。据此结合图片进行分析。
【解析】
[1][2]根据反射定律可知，反射角等于入射角，因为入射角AON等于60°，所以反射角也等于60°，已知，ÐNOD等于60°，则反射角是ÐNOD，所以反射光线将沿OD射出。这条反射光线与入射光线AO的夹角为120°。
18．一束光斜射到平面镜上，如图所示，则反射角为____ 度，光线传播方向改变了______度。如果入射光线逐渐远离法线，则反射光线逐渐_______（选填“靠拢”或“远离”）法线；当入射角增大5°时，反射光线与入射光线的夹角变化_____度。
【答案】45° 90° 远离 10°
【解析】
[1]由图知道，入射光线与镜面之间的夹角为45°，则入射光线与法线的夹角为
90°-45°=45°
即入射角为45°；由于反射角等于入射角，所以，反射角也为45°。
[2]反射光线与入射光线的夹角为90°，入射光经平面镜反射后传播方向改变
180°-90°=90°
[3]反射角随入射角的变化而变化，所以如果入射光线逐渐远离法线，即入射角增大，则反射角也随之增大，即反射光线逐渐远离法线。
[4]当入射角增大5°，则变为
45°+5°=50°
即反射角为50°，所以，反射光线与入射光线的夹角为
50°+50°=100°
反射光线与入射光线的夹角变化是
100°-90°=10°
19．如图所示，三条互相平行的光线入射到凹凸不平的物体表面上，三条反射光线______（选填“会”或“不会”）平行射出，这种反射______（选填“遵循”或“不遵循”）光的反射定律。
【答案】不会 遵循
【解析】
[1] 三条互相平行的光线入射到凹凸不平的物体表面上，不会平行射出，因为入射角不同，反射角也不同，只有三条互相平行的光线入射到平面镜上才会平行射出。
[2]这种反射是漫反射，也遵循光的反射规律。
20．教室里不同位置上的同学都能看到黑板上的粉笔字，这是光的______缘故（填“镜面反射”或“漫反射”）。许多建筑采用玻璃进行外墙装璜，这在美化城市的同时却造成了光污染，造成这种污染的主要原因是由于阳光在玻璃表面发生了______（填“镜面反射”或“漫反射”）。
【答案】漫反射 镜面反射
【解析】
[1]粉笔字的表面凹凸不平，当光照射在粉笔字上时，会发生漫反射，将光线反射向四面八方，这样教室里不同位置上的同学都能看到粉笔字了。
[2]玻璃外墙的表面光滑平整，当阳光照射在玻璃表面时，会发生镜面反射，将光线射向同一方向造成光污染。
21．如图所示是一种液面升降监测装置原理图．点光源S发出的一束激光与水平液面成50°角射向平静的液面，入射光线与反射光线的夹角为______；光经液面反射后射到液面上方水平标尺上的点，当液面下降时，光点将_______(选填“向左”、“向右”或“不会”)移动．
【答案】80° 向右
【解析】
由“激光与水平液面成50°角射向平静的液面”，可得入射角为90°-50°=40°．因反射角等于入射角，所以反射角也为40°，则入射光线与反射光线的夹角为80°；当液面发生变化，下降时，由于入射角的大小不变，所以反射光线与原来的反射光线平行；反射光斑将向右移到A的位置，如图所示
22．如图所示，有两个一体的平面镜，其夹角为θ，当任何方向的一束光线射到其中一块平面镜上，经两次反射后，光线恰好按照原来的方向返回，则这两块平面镜之间的夹角θ= ________．若保持入射光线AB的方向不变，将平面镜绕入射点顺时针转动10°，则最后射出的光线CD转过的角度是 ________ °．
【答案】90° 0°
【解析】
【解析】
两次反射的光路图如图所示，
根据反射定律∠1=∠2，∠3=∠4，反射与入射平行，所以有∠1+∠2+∠3+∠4=180°，因此∠2+∠3=90°，所以∠EGC=90°，∠COE=90°。
即两块平面镜之间的夹角为90°；
保持入射光线AB的方向不变，将平面镜绕入射点顺时针转动10°，则以上分析可知，入射光线与反射光线始终平行，所以最后射出的光线CD转过的角度是0°。
四、作图题
23．完成光路图。
【答案】
【解析】
过反射点做平面镜的垂线，即为法线，根据反射角是反射光线与法线的夹角，故反射角为40°，根据光的反射定律，即反射角等于入射角等于40°，即可做出入射光线，故如下图所示：
24．（1）一束光从空气斜射到平面镜上时发生了反射，为反射光线，请在图中作出其入射光线并标出入射角的度数。
（2）在图中的虚线框中画上适当的镜子。
【答案】（1）；（2）
【解析】
（1）[1]过入射点O作垂直于镜面的法线，已知反射光线与镜面的夹角为60°，则反射角为30°，由光的可知入射角也为30°，根据反射角等于入射角在法线右侧画出入射光线。
（2）[2]由图可知，水平的平行光线经过镜子后竖直向下传播，光线的传播方向改变了90°，则镜子为平面镜，如图。
25．图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
【答案】
【解析】
首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：
。
五、实验题
26．小明在进行光的反射规律实验的探究过程中：
（1）在光屏上标有角度数是为了研究________________；
（2）小明想探究反射光线与入射光线是否在同一平面内，他应如何操作?________________；
（3）在图中如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明：________________；
（4）一条入射光线与镜面的夹角为60°，反射角是_________；若入射角增大15°，反射光线和入射光线的夹角是_________；若入射光线与镜面垂直，则反射角是_________。
【答案】反射角和入射角的关系 将纸板B向后前折，观察在纸板B上是否有反射光线 光的反射现象中，光路是可逆的
【解析】
（1）[1]为了方便研究反射角和入射角的关系，可在在光屏上标有角度数。
（2）[2]要验证反射光线与入射光线是否在同一平面上，可以通过让纸板B不与纸板A在同一平面上来研究，即将纸板B向后前折，观察在纸板B上是否有反射光线。
（3）[3]由让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出可知，入射光线沿着原来反射光线的路径入射，光路图照样成立，体现了光路是可逆的。
（4）[4]根据光反射定律，反射光线、入射光线分居法线两侧，反射角等于入射角。此时入射光线与镜面的夹角为60°，则入射角为
90°-60°=30°
所以反射角也为30°。
[5]当反射角增大15°时，则入射角也增大15°，变为45°，此时反射光线与入射光线的夹角就等于反射角与入射角之和，即为90°。
[6]当入射光线垂直射向镜面时，反射光线与镜面垂直；入射角为0°，则反射角也为0°。
27．探究光的反射规律的实验装置如图，平面镜M的上方竖直放置一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。
（1）让一束光沿着E板射到镜面的O点，由于光在E板发生_______（选填“镜面”或“漫”）反射，从光屏前不同方向都可以看到E板上光线AO的径迹；
（2）转动F板，当它与E板共面时，F板上可找到反射光找OB，它与入射光线AO分别位于________两侧，这时将F板向前或后折，在F板上________（选填“能”或“不能”）看到反射光线OB，说明反射光线、入射光线与法线在同一平面内；
（3）如果让光线逆着OB的方向射到平面镜上，会看到反射光线沿着OA方向射出，此现象说明：________；
（4）下表记录了光做以不同角度入射时对应的反射角：
入射角
30°
45°
60°
反射角
30°
45°
60°
根据分析表中数据结论，若一束光以80°的入射角射到镜面上，则对应的反射角为________度。
【答案】漫 法线（或ON） 不能 光路可逆 80
【解析】
（1）[1]光束在E板上从光屏前不同方向都可以看到，是因为光在E板上发生漫反射。
（2）[2]当F板与E板共面时，能在两块板上同时看到入射光线和反射光线，且入射光线OA与反射光线OB分居在法线两侧。
[3]将F板向前或向后折，那么E板和F板不在同一平面，而入射光线与反射光线是在同一平面内的，那么在F板上看不到反射光线OB。
（3）[4]让入射光线逆着原反射光线OB方向入射，反射光线会沿着OA方向射出，即逆着原入射光线的方向射出，这说明在光的反射现象中，光路是可逆的。
（4）[5]由表格数据知，每一组数据中，反射角都等于入射角。当入射角为80度时，对应的反射角也为80度。
28．“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上；
（2）上述实验中硬纸板的作用是______；
（3）移动激光笔，当入射角减小时，反射角______（选填：“增大”、“不变”、“减小”）；
（4）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
（5）移动激光笔，使入射角为30°，测得反射角也为30°。由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？______。
【答案】垂直 显示光路 减小 反射光线、入射光线和法线在同一平面内 一次实验得到的结论具有偶然性
【解析】
（1）[1]纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现。
（2）[2]本实验中硬纸板的主要作用是显示光路。
（3）[3]由于反射角等于入射角，所以移动激光笔，当入射角减小时，反射角也减小。
（4）[4]保持平面镜水平不变，将纸板向后倾斜一个角度，入射光线仍能呈现在纸板上，但看不到反射光线，是由于反射光线、入射光线和法线在同一平面内。
（5）[5]一次实验具有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
29．“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD 的ON 轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板______放置于平面镜上，移动激光笔，使入射光束绕入射点O 沿逆时针方向转动，可观察到反射光束沿______时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°。由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？ ______；
（3）如图乙所示，将纸板右半部分绕ON 向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
（4）在图甲中，若将纸板（连同激光笔）绕CD 向后倾斜，此时反射光束______；
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
（5）如果要验证“反射时光路是可逆的”，正确的做法是______。
【答案】垂直 顺 没有改变入射角度数多次实验，结论具有偶然性 反射光线、入射光线和法线在同一平面内 C 见详解
【解析】
（1）[1][2]纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现，使入射光束绕入射点O 沿逆时针方向转动，入射角增大，反射角也要增大，可观察到反射光束沿顺时针方向转动。
（2）[3]一次实验具有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
（3）[4]保持平面镜水平不变，将纸板向后倾斜一个角度，入射光线仍能呈现在纸板上，但看不到反射光线，说明反射光线、入射光线和法线在同一平面内。
（4）[5]若将纸板（连同激光笔）绕CD 向后倾斜，根据光的反射定律，反射光线还存在，并且在纸板前方，故选C。
（5）[6]使入射光线逆着反射光线，观察反射光线是否逆着原来的入射光线反射，可验证“反射时光路是可逆的”。
30．探究实验：探究光的反射规律：
[设计实验]把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面，如图2所示。
一束光贴着纸板沿着某一个角度射到O点，经平面镜的反射，沿另一个方向射出，在纸板上用笔描出入射光EO和反射光OF的径迹。改变光束的入射方向，重做一次。换另一种颜色的笔，记录光的径迹。
取下纸板，用量角器测量NO两侧的角i和r。
[实验表格]
角i
角r
第一次
20
20
第二次
30
30
第三次
60
60
[实验现象和结论]
（1）把纸板NOF向前或向后折，将看不到反射光线，这说明在现象中，_____光线、入射光线和_____在同一平面内。
（2）从实验表格中可以看出：反射角_____入射角。
（3）如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来的入射光的方向射出。这表明光路是_____的。
【答案】反射 法线 等于 可逆
【解析】
（1）[1][2]把纸板NOF向前或向后折，此时三线不共面，即将看不到反射光线，这说明：在反射现象中，反射光线、入射光线和法线在同一平面内。
（2）[3]观察表中的数据知道，在光的反射中，反射角等于入射角。
（3）[4]如果让光逆着反射光线的方向射到镜面，那么，它被反射后就会逆着原来入射光的方向射出，这表明光路是可逆的。
31．在探究光现象的实验活动中：
（一）制作“小孔成像观察仪”活动。
（1）需要把制作好的圆筒插入易拉罐中，如图甲所示，圆筒的________ （选填“A”或“B”）端是用半透明薄纸做成的光屏；
（2）用制成的小孔成像观察仪观察景物时，移动圆筒位置，增大光屏与小孔之间的距离，则光屏上的像将_______ （选填“变大”“变小”或“不变”），像的亮度______ （选填“变亮”“变暗”或“不变”）。
（二）如图乙所示是“探究光的反射规律”的实验装置。
序号
∠i
∠r
1
30°
30°
2
45°
45°
3
50°
50°
（3）让一束光贴着纸板A沿EO方向射向镜面，在纸板B上可看到光线沿OF方向射出。在纸板上用笔描出光线EO和OF的轨迹，并用量角器测出∠i和∠r的大小。多次改变入射光线与ON的夹角，重复实验。将实验得到的数据记录在表中；
（4）分析实验数据可得出结论：__________；
（5）以直线ON为轴线，把纸板B向前或向后折，在纸板B上 ________（选填“能”或“不能”）看到反射光线OF，由此说明反射光线、入射光线与法线在_______ （选填“同一”或“不同”）平面内；
（6）实验中，从实验室的各个方向都能观察到粗糙纸板表面反射的光线，这种反射属于_______（选填“镜面”或“漫”）反射。
【答案】A 变大 变暗 反射角等于入射角 不能 同一 漫
【解析】
(1)[1]如图甲，物体的光透过小孔，在A端成像，所以用半透明薄纸在A端做成光屏，这样能直接观察到物体通过小孔所成的像，且成像环境较暗，更容易观察清楚成像情况。
(2)[2][3]据光的直线传播特点知，增大光屏与小孔之间的距离，在光屏上所成的像将变大，且光线被分散，则像的亮度会暗。
(4)[4]分析表格中的数据知，每一组对应的反射角都等于入射角，即在光的反射现象中，反射角等于入射角。
(5)[5][6]把纸板以ON为轴线向前或向后折，在B纸板上不能看到反射光线OF，因为此时入射光线所在的纸板A与纸板B不在同一平面内，这就说明反射光线、入射光线与法线在同一平面内。
(6)[7]实验中所用纸板表面是粗糙的，这样能让沿着纸板入射或反射的光线在纸板上发生漫反射，于是从各个方向都能看到光线传播的路径。
相关试卷
初中物理沪科版八年级全册第二节 声音的特性复习练习题： 这是一份初中物理沪科版八年级全册第二节 声音的特性复习练习题，共26页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。
初中物理沪科版八年级全册第一节 光的反射精练： 这是一份初中物理沪科版八年级全册第一节 光的反射精练，共26页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
沪科版第三节 光的折射测试题： 这是一份沪科版第三节 光的折射测试题，共27页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。
