2019-2020学年九年级上学期湖北省武汉市第四十九中学10月月考物理试题（原卷+解析卷）

湖北省武汉市第四十九中学2019-2020学年九年级10月月考物理试题

一、单选题

1．下列说法正确的是（　　）

A．如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷

B．化纤衣服穿在身上特别易吸附灰尘属于摩擦起电现象

C．摩擦起电说明电子和正电荷同时按相反的方向转移

D．摩擦起电现象说明通过做功可以创造出电荷

2．如图所示为路口交通指示灯的示意图．根据你对交通指示灯的了解可以推断（    ）

A．红灯、黄灯、绿灯是串联 B．红灯、黄灯、绿灯是并联的

C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联

3．下列说法中正确的是（　　）

A．有电压一定有电流

B．干电池、蓄电池、发电机、电动机都是电源

C．电源是提供电压的装置

D．要获得电压必须有电流

4．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（    ）

A．滑片P1放在最右端，滑片P2也放在最右端;

B．滑片P1放在最左端，滑片P2也放在最左端;

C．滑片P1放在最右端，滑片P2放在最左端;

D．滑片P1放在最左端，滑片P2放在最右端.

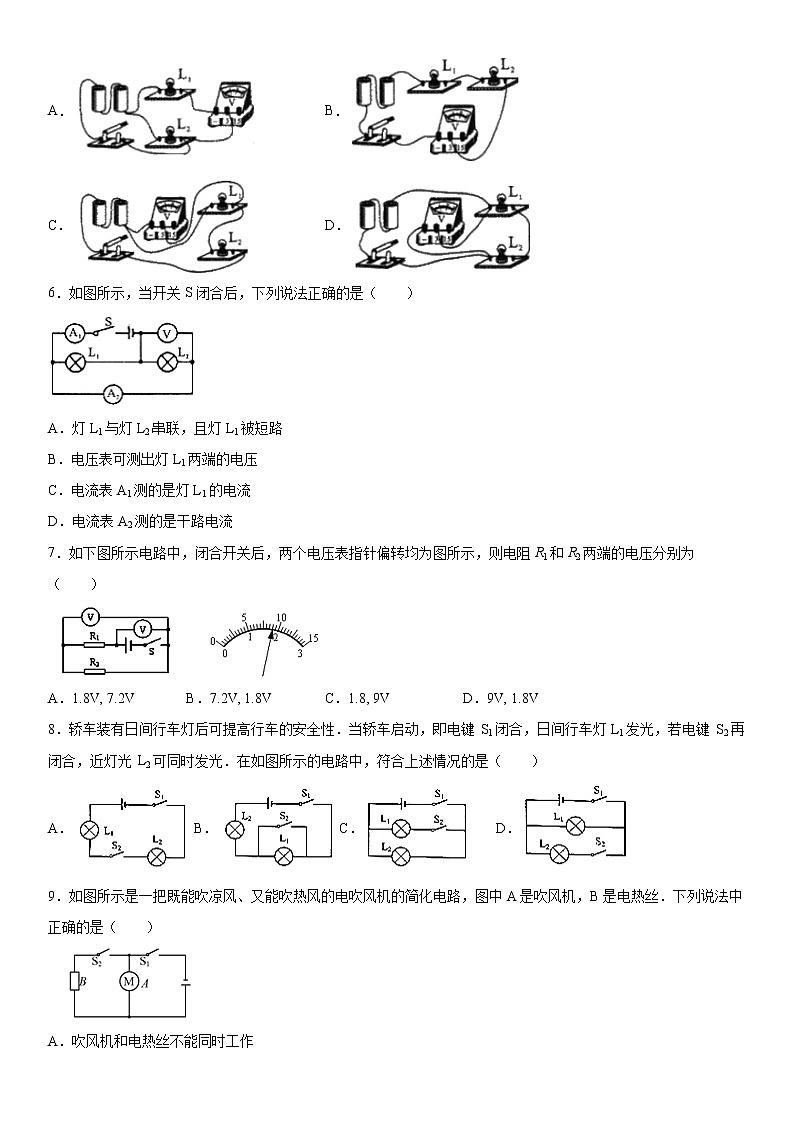

5．如图是用电压表测量灯L1两端电压的实物连接图，其中正确的是（　　）

A． B．

C． D．

6．如图所示，当开关S闭合后，下列说法正确的是（　　）

A．灯L1与灯L2串联，且灯L1被短路

B．电压表可测出灯L1两端的电压

C．电流表A1测的是灯L1的电流

D．电流表A2测的是干路电流

7．如下图所示电路中，闭合开关后，两个电压表指针偏转均为图所示，则电阻R1和R2两端的电压分别为（    ）

A．1.8V, 7.2V B．7.2V, 1.8V C．1.8, 9V D．9V, 1.8V

8．轿车装有日间行车灯后可提高行车的安全性．当轿车启动，即电键 S1闭合，日间行车灯L1发光，若电键 S2再闭合，近灯光 L2可同时发光．在如图所示的电路中，符合上述情况的是（    ）

A．B．C． D．

9．如图所示是一把既能吹凉风、又能吹热风的电吹风机的简化电路，图中A是吹风机，B是电热丝．下列说法中正确的是（　　）

A．吹风机和电热丝不能同时工作

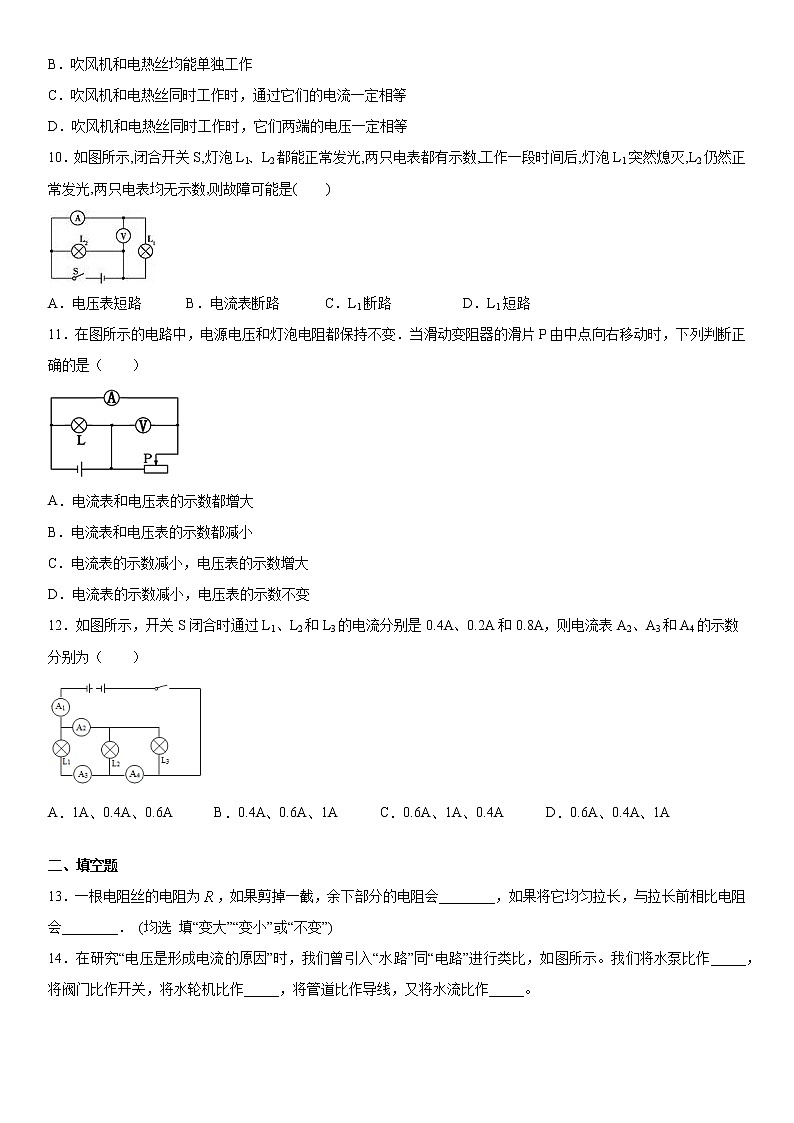

B．吹风机和电热丝均能单独工作

C．吹风机和电热丝同时工作时，通过它们的电流一定相等

D．吹风机和电热丝同时工作时，它们两端的电压一定相等

10．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是(　　)

A．电压表短路 B．电流表断路 C．L1断路 D．L1短路

11．在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（　　）

A．电流表和电压表的示数都增大

B．电流表和电压表的示数都减小

C．电流表的示数减小，电压表的示数增大

D．电流表的示数减小，电压表的示数不变

12．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（　　）

A．1A、0.4A、0.6A      B．0.4A、0.6A、1A      C．0.6A、1A、0.4A      D．0.6A、0.4A、1A

二、填空题

13．一根电阻丝的电阻为，如果剪掉一截，余下部分的电阻会________，如果将它均匀拉长，与拉长前相比电阻会________． (均选 填“变大”“变小”或“不变”)

14．在研究“电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比，如图所示。我们将水泵比作_____，将阀门比作开关，将水轮机比作_____，将管道比作导线，又将水流比作_____。

15．如图所示电路，要使小灯泡L1、L2串联，必须闭合开关_________；要使L1、L2并联，必须闭合开关_________，若闭合开关__________则将造成电源短路．

16．如图是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向下端滑动，变阻器接入电路的电阻_____（选填“变大”“变小”“不变”，下同），电流表的示数_____。这样把重物对应的质量刻在电流表的刻度盘上，就可以读出被测物体的质量，电路中R′的作用是_____。

17．如图所示，当开关闭合后，两灯都发光，此时电压表V1、V2的示数分别是4V和2.5V，则电源电压为_____V，灯L1两端的电压为_____V，若一段时间后其中一灯出现故障，灯L1发光，灯L2不发光，此时电压表V1的示数是_____V，电压表V2的示数是_____V。

三、实验题

18．在探究电阻大小跟导体长度、横截面积和材料的关系时，供选择的导体规格如下表所示：

(1)则对导体的选择，最合适的一组是_____ ；

A．③④⑤⑥   B．②③⑤⑥   C．⑤⑥⑦⑧   D．①⑤⑥⑦

(2)如果选择编号为⑤⑥的两根导体，则可探究电阻大小跟导体_____的关系，其结论是_____；

(3)如果要探究电阻大小跟导体长度的关系，可选择编号为_____[只能填(1)中选定的导体]的导体。

19．在“探究串联电路电压的特点”实验中：

(1)如图所示，连接电路时，至少需要_____根导线；实验中应选择规格_____（填“相同”或“不同”）的小灯泡；

(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是_____（填出一种即可）；

(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？_____，理由是_____；

(4)调节直流电源两端的电压，使两灯正常发光。突然，原来正常发光的两盏灯同时熄灭。初步判断为一盏灯断路，为了检测故障，可从下列器材中选取_____或_____进行检查。

A．规格仍为“2.5V  0.3A”的小灯泡

B．符合要求的电压表

C．符合要求的电流表

D． 一根导线

四、作图题

20．请在方框内画出下面实物图对应的电路图：

五、计算题

21．如图所示的电路中，R1、R2、R3为三个定值电阻，V1、V2为两个电压表，电源是由四节干电池串联组成的电池组。V1的示数为3V，V2的示数为5V，则R1、R2、R3两端的电压U1、U2、U3分别是多大？
