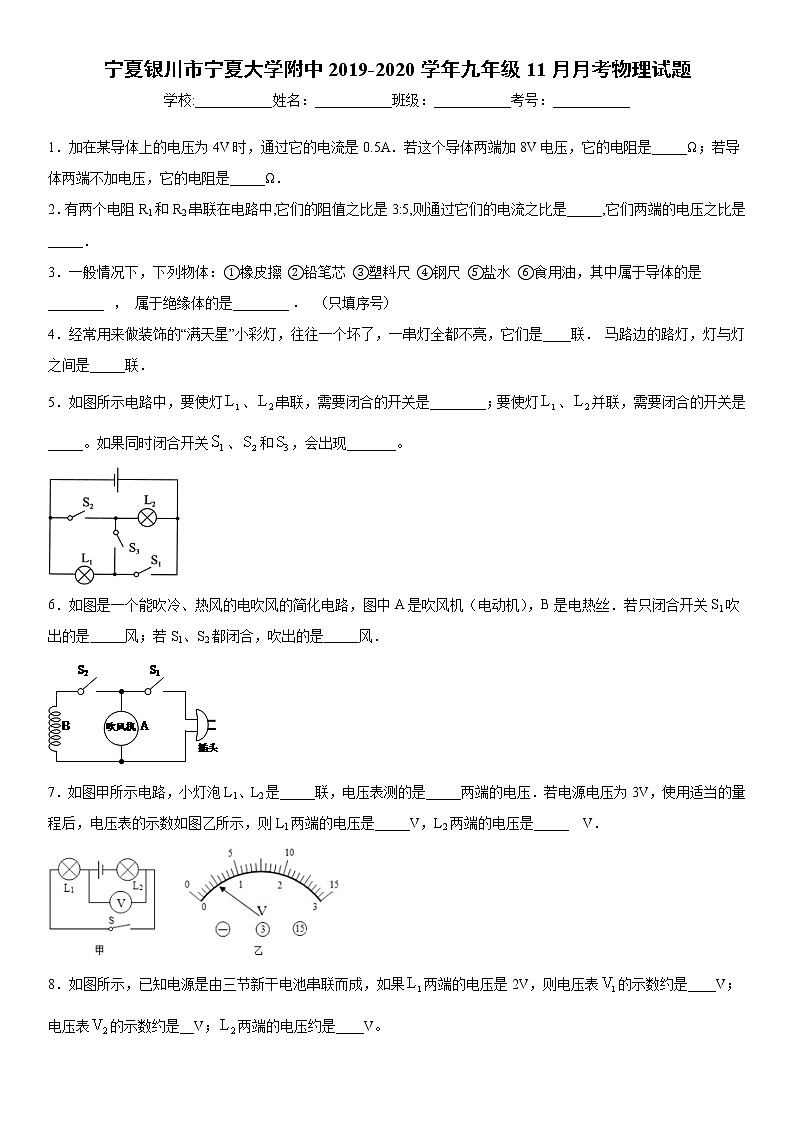

2019-2020学年九年级上学期宁夏银川市宁夏大学附中11月月考物理试题（原卷+解析卷）

宁夏银川市宁夏大学附中2019-2020学年九年级11月月考物理试题

学校:___________姓名：___________班级：___________考号：___________

1．加在某导体上的电压为4V时，通过它的电流是0.5A．若这个导体两端加8V电压，它的电阻是_____Ω；若导体两端不加电压，它的电阻是_____Ω．

2．有两个电阻R1和R2串联在电路中,它们的阻值之比是3:5,则通过它们的电流之比是_____,它们两端的电压之比是_____．

3．一般情况下，下列物体：①橡皮擦 ②铅笔芯 ③塑料尺 ④钢尺 ⑤盐水 ⑥食用油，其中属于导体的是________  ， 属于绝缘体的是________ ． （只填序号）

4．经常用来做装饰的“满天星”小彩灯，往往一个坏了，一串灯全都不亮，它们是____联． 马路边的路灯，灯与灯之间是_____联．

5．如图所示电路中，要使灯、串联，需要闭合的开关是________；要使灯、并联，需要闭合的开关是_____。如果同时闭合开关、和，会出现_______。

6．如图是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝．若只闭合开关S1吹出的是     风；若S1、S2都闭合，吹出的是     风．

7．如图甲所示电路，小灯泡L1、L2是_____联，电压表测的是_____两端的电压．若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L1两端的电压是_____V，L2两端的电压是_____  V．

8．如图所示，已知电源是由三节新干电池串联而成，如果两端的电压是2V，则电压表的示数约是____V；电压表的示数约是__V；两端的电压约是____V。

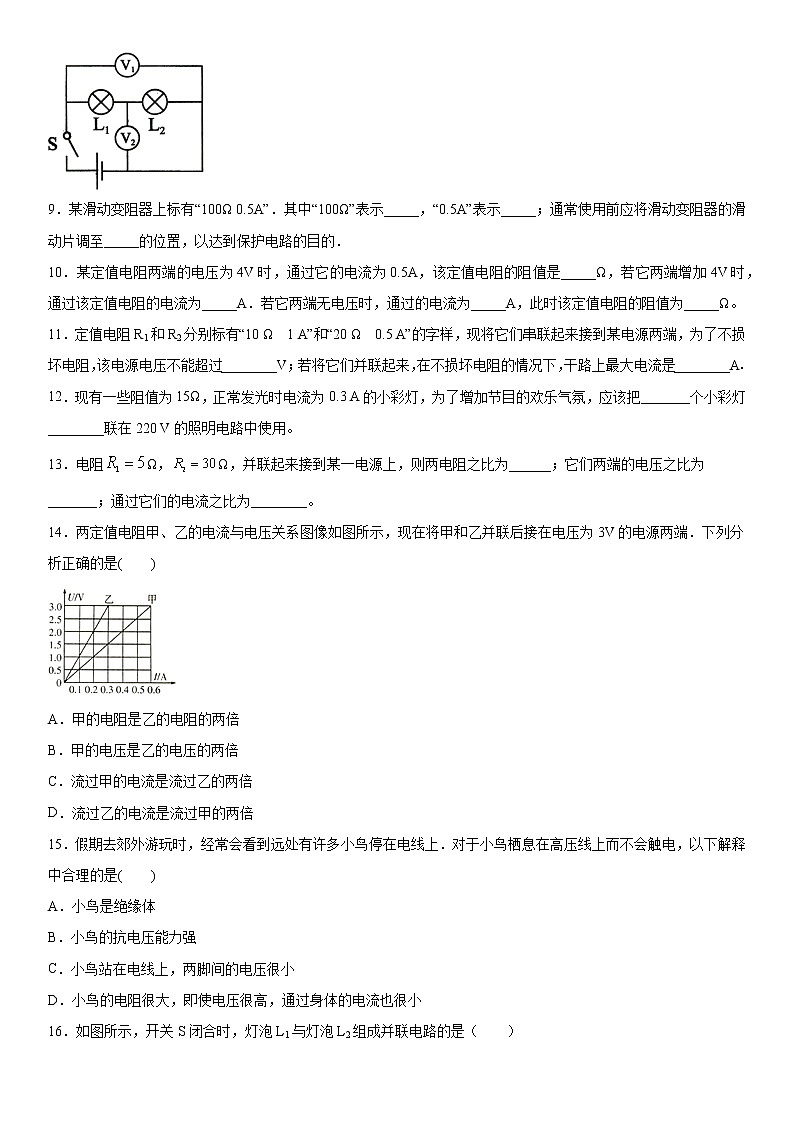

9．某滑动变阻器上标有“100Ω 0.5A”．其中“100Ω”表示_____，“0.5A”表示_____；通常使用前应将滑动变阻器的滑动片调至_____的位置，以达到保护电路的目的．

10．某定值电阻两端的电压为4V时，通过它的电流为0.5A，该定值电阻的阻值是_____Ω，若它两端增加4V时，通过该定值电阻的电流为_____A．若它两端无电压时，通过的电流为_____A，此时该定值电阻的阻值为_____Ω。

11．定值电阻R1和R2分别标有“10 Ω　1 A”和“20 Ω　0.5 A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过________V；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是________A．

12．现有一些阻值为15Ω，正常发光时电流为0.3 A的小彩灯，为了增加节目的欢乐气氛，应该把_______个小彩灯________联在220 V的照明电路中使用。

13．电阻Ω，Ω，并联起来接到某一电源上，则两电阻之比为______；它们两端的电压之比为_______；通过它们的电流之比为________。

14．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是(    )

A．甲的电阻是乙的电阻的两倍

B．甲的电压是乙的电压的两倍

C．流过甲的电流是流过乙的两倍

D．流过乙的电流是流过甲的两倍

15．假期去郊外游玩时，经常会看到远处有许多小鸟停在电线上．对于小鸟栖息在高压线上而不会触电，以下解释中合理的是(    )

A．小鸟是绝缘体

B．小鸟的抗电压能力强

C．小鸟站在电线上，两脚间的电压很小

D．小鸟的电阻很大，即使电压很高，通过身体的电流也很小

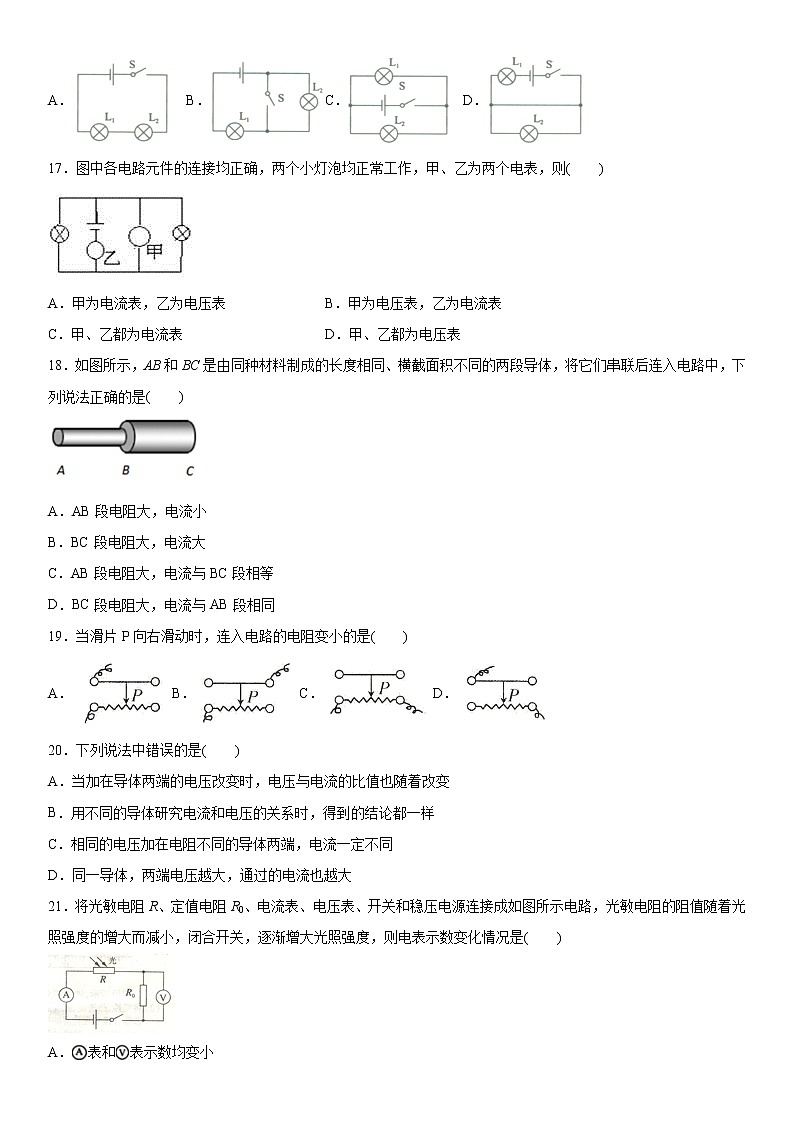

16．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）

A． B． C． D．

17．图中各电路元件的连接均正确，两个小灯泡均正常工作，甲、乙为两个电表，则(    )

A．甲为电流表，乙为电压表         B．甲为电压表，乙为电流表

C．甲、乙都为电流表       D．甲、乙都为电压表

18．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是(    )

A．AB段电阻大，电流小

B．BC段电阻大，电流大

C．AB段电阻大，电流与BC段相等

D．BC段电阻大，电流与AB段相同

19．当滑片P向右滑动时，连入电路的电阻变小的是(    )

A．B．C．D．

20．下列说法中错误的是(    )

A．当加在导体两端的电压改变时，电压与电流的比值也随着改变

B．用不同的导体研究电流和电压的关系时，得到的结论都一样

C．相同的电压加在电阻不同的导体两端，电流一定不同

D．同一导体，两端电压越大，通过的电流也越大

21．将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电表示数变化情况是(    )

A．表和表示数均变小

B．表示数变大，表示数变小

C．表示数变小，表示数变大

D．表和表示数均变大

22．如图所示的电路中，电源电压一定，电阻R1=R2，当开关S闭合时，以下说法中不正确的是(    )

A．甲与丙电路中的电流表示数最小

B．乙电路中的电流表示数最大

C．甲与丙电路中的电流表示数相同

D．丁电路中的电流表示数最小

23．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是(    )

A．给导线加热 B．将导线对折后使用

C．将导线拉长后使用 D．改变导线中的电流

24．为了探究并联电路的电流特点，同学设计了如图1所示的电路进行实验。

（1）在做使用电流表测电流的分组实验中，A组同学试触时电流表的指针向着没有刻度的一侧偏转，如图2，根据你的分析，你认为原因可能是_____________；

（2）B组同学试触时发现电流表的指针扫过有刻度的地方，直到没有刻度的地方，如图3，你认为原因可能是__________；

（3）下面设计的表格中存在的不足之处是：______________________________________________；

（4）排除故障后，测出了、支路和干路上的电流分别为、和，电流表示数据如图4中甲、乙、丙所示，可读出：A，___________A，_________A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支部电流的关系是：________________。（写出关系式即可）

（5）为了验证结论的普遍性，同学下一步的操作是________________

25．小明和小丽在研究“导体中电流与导体两端电压的关系”时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的器材：A．定值电阻；B．小灯泡。

（1）为了完成研究应选择最佳的器材是______（填序号“A”或“B”）理由是：___________________________。

（2）用笔画线完成下图中的实验电路连接（你所选的器材在图中用接线板代替，导线连线不能交叉），并使滑动变阻器接入电路的阻值最大______。

（3）小明通过实验得出了下表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处。

表（一）

表（二）

（4）小丽通过实验提出了上表（二）中的数据，通过分析实验数据提出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽连接的电路后，告诉小丽她的电路连接存在问题。你认为原因可能是：_________________________________________________________________。

26．某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。

（1）实验的原理是_________。

（2）在上图所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路，______图中的①表应是______表，②表应是_____表，并画出其电路图。

（3）闭合前，根据连线情况确定滑片P应移到______（选填“A”或“B”）端。

（4）图乙中电流表的读数为______A，电压表的读数为_____V，测算出电阻的阻值为_____Ω。

（5）该同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮．，移动滑动变阻器滑片，灯泡亮度不变。导致上述现象的两个操作错误是

① ___________________________________；②_______________________________________________。

（6）在实验时，小灯泡突然熄灭，检查发现电流表的示数为零，电压表的示数接近电源电压，请你帮小明分析电路的故障可能是：__________________________________________。

27．在如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表Al的示数为0.3A，电流表A的示数为0.5A．求：

（1）通过电阻R2的电流；

（2）电源电压；

（3）电阻R2的阻值．

28．一灯泡和变阻器串联，接在54伏的电源上，而灯泡两端所需的电压为36伏，灯泡的电阻r＝10欧．欲使灯泡上电压恰好是36伏，串联的变阻器接入电路的电阻丝电阻为多少？
