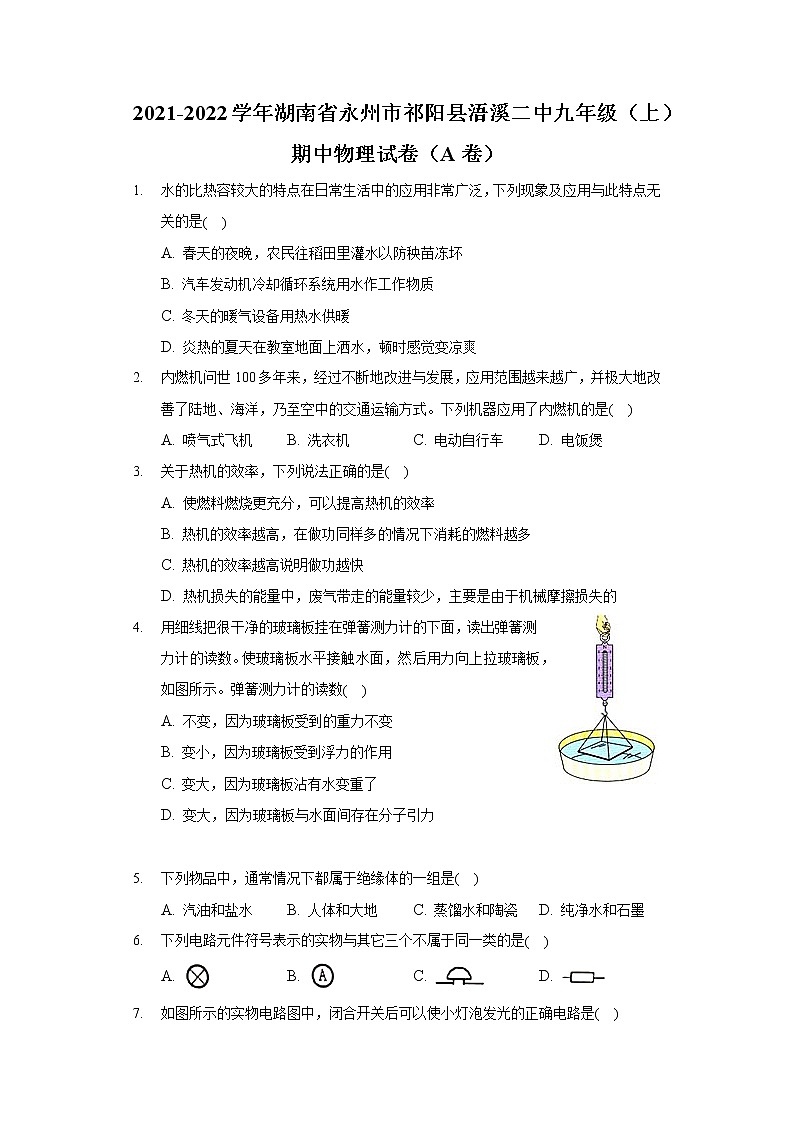

2021-2022学年湖南省永州市祁阳县浯溪二中九年级（上）期中物理试卷

这是一份2021-2022学年湖南省永州市祁阳县浯溪二中九年级（上）期中物理试卷，共20页。试卷主要包含了4AC，【答案】D，【答案】A，【答案】B，【答案】C等内容，欢迎下载使用。
水的比热容较大的特点在日常生活中的应用非常广泛，下列现象及应用与此特点无关的是( )
A. 春天的夜晚，农民往稻田里灌水以防秧苗冻坏
B. 汽车发动机冷却循环系统用水作工作物质
C. 冬天的暖气设备用热水供暖
D. 炎热的夏天在教室地面上洒水，顿时感觉变凉爽
内燃机问世100多年来，经过不断地改进与发展，应用范围越来越广，并极大地改善了陆地、海洋，乃至空中的交通运输方式。下列机器应用了内燃机的是( )
A. 喷气式飞机B. 洗衣机C. 电动自行车D. 电饭煲
关于热机的效率，下列说法正确的是( )
A. 使燃料燃烧更充分，可以提高热机的效率
B. 热机的效率越高，在做功同样多的情况下消耗的燃料越多
C. 热机的效率越高说明做功越快
D. 热机损失的能量中，废气带走的能量较少，主要是由于机械摩擦损失的
用细线把很干净的玻璃板挂在弹簧测力计的下面，读出弹簧测力计的读数。使玻璃板水平接触水面，然后用力向上拉玻璃板，如图所示。弹簧测力计的读数( )
A. 不变，因为玻璃板受到的重力不变
B. 变小，因为玻璃板受到浮力的作用
C. 变大，因为玻璃板沾有水变重了
D. 变大，因为玻璃板与水面间存在分子引力
下列物品中，通常情况下都属于绝缘体的一组是( )
A. 汽油和盐水B. 人体和大地C. 蒸馏水和陶瓷D. 纯净水和石墨
下列电路元件符号表示的实物与其它三个不属于同一类的是( )
A. B. C. D.

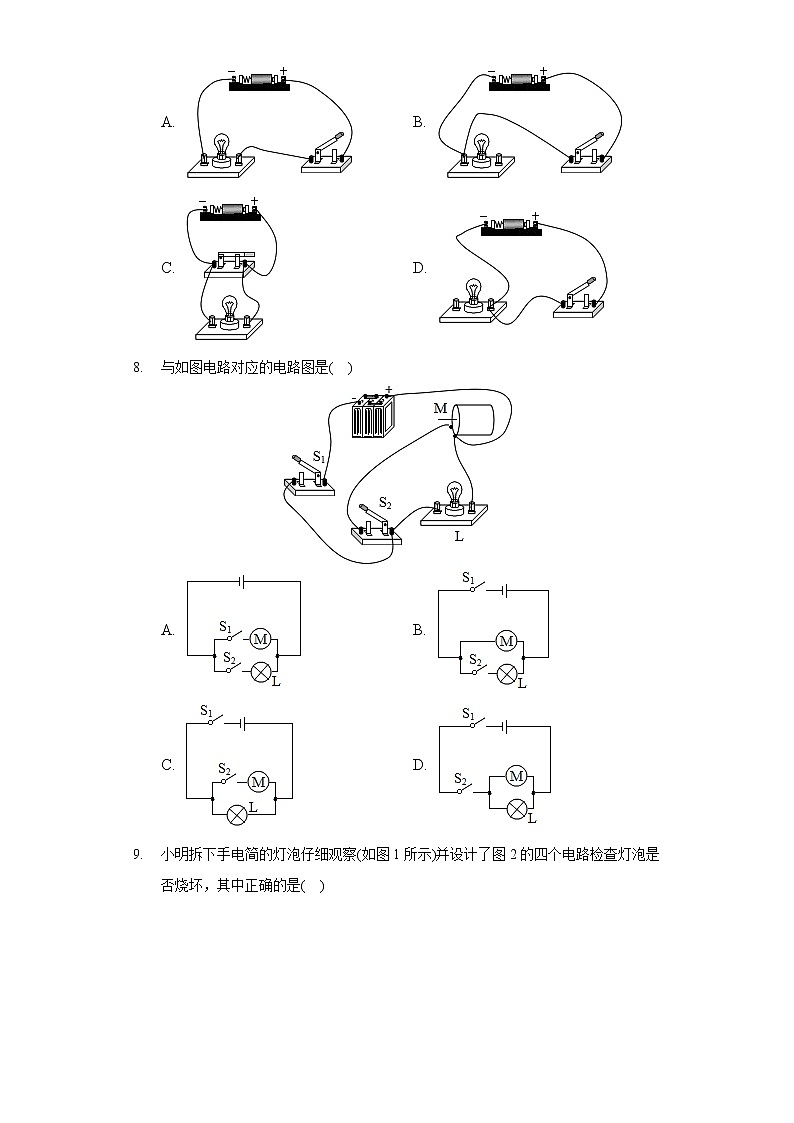

如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是( )
A. B.
C. D.
与如图电路对应的电路图是( )
A. B.
C. D.

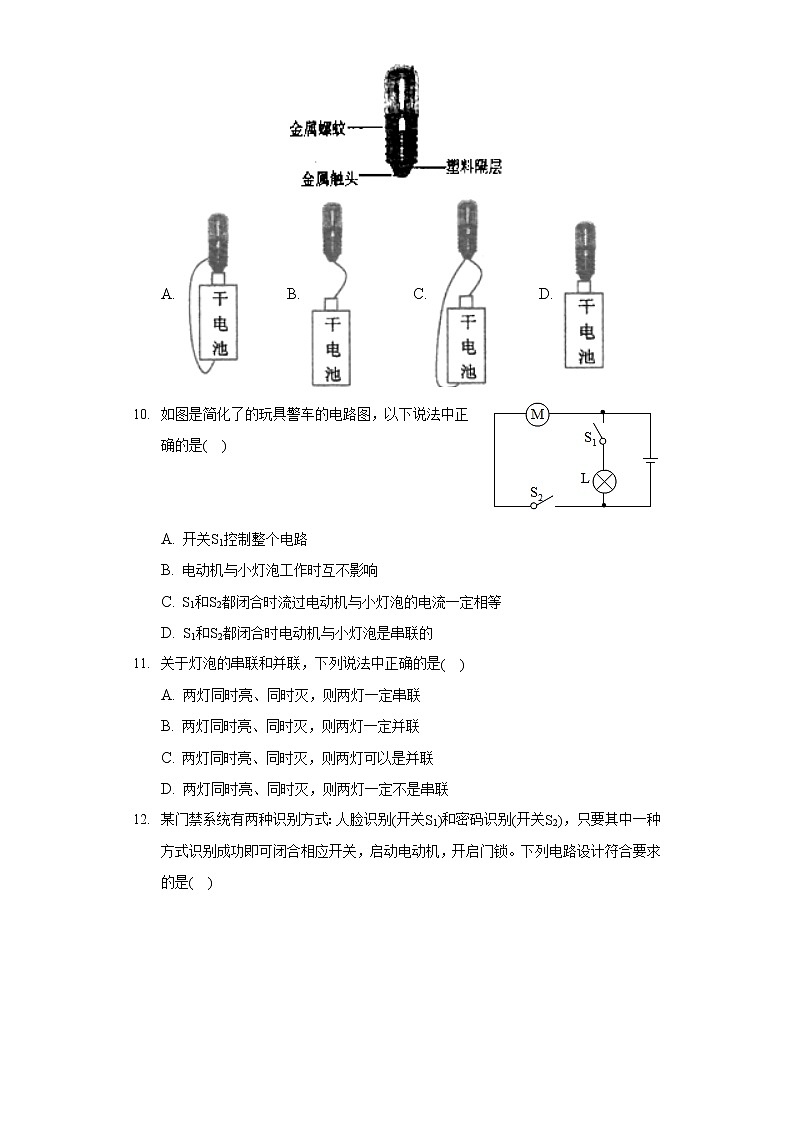

小明拆下手电简的灯泡仔细观察(如图1所示)并设计了图2的四个电路检查灯泡是否烧坏，其中正确的是( )
A. B. C. D.
如图是简化了的玩具警车的电路图，以下说法中正确的是( )
A. 开关S1控制整个电路
B. 电动机与小灯泡工作时互不影响
C. S1和S2都闭合时流过电动机与小灯泡的电流一定相等
D. S1和S2都闭合时电动机与小灯泡是串联的
关于灯泡的串联和并联，下列说法中正确的是( )
A. 两灯同时亮、同时灭，则两灯一定串联
B. 两灯同时亮、同时灭，则两灯一定并联
C. 两灯同时亮、同时灭，则两灯可以是并联
D. 两灯同时亮、同时灭，则两灯一定不是串联
某门禁系统有两种识别方式：人脸识别(开关S1)和密码识别(开关S2)，只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是( )
A. B.
C. D.
如图所示四个电路图中，能正确测量通过L1电流的电路是( )
A. B.
C. D.
如图所示，在练习使用电流表的实验中，某同学发现电流表(0∼0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )
A. 7AB. 5.4AC. 0.24AD. 0.28A
在相同的温度下，关于导体的电阻。下列说法中正确的是( )
A. 铝导线比铜导线的电阻大
B. 长度相同的两根铜丝，粗的比细的电阻大
C. 长度相同的两根铝丝，细的比粗的电阻大
D. 两根铜导线，长的比短的导线电阻大
小瑄常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和。搓背是通过______的方式改变内能的，实质是能的______；泡脚是通过______的方式改变内能的，实质是能的______，用电水壶烧水的过程中，能量转化的方式是______。
福州上下杭街区是居民休闲好去处。三捷河贯穿街区，由于水的______，游客夏日置身其中感到凉爽；在寻味福州美食的过程中，远远就闻到了闽菜“佛跳墙”的香味是由于______。
热机在一个工作循环中，曲轴转动______周，______冲程是内能转化为机械能。
春暖花开，鸟语花香，闻到花香是______现象。黄金、水和空气三种物质中，分子间作用力最强的是______。
收音机的音量控制旋钮实际上是一个______ ，通过改变接入电路中导体的______ 来改变通过喇叭的电流，达到改变声音大小的目的。
晓强按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则电压表V2测量的______(选填“R1”“R2”或“电源”)两端的电压，R1两端的电压为______ V，R2两端的电压为______ V。
“生命至上，安全为天”。电压越高越危险，对人体的安全电压为______；疫情未过，出行要佩戴口罩，口罩的主要材料是极细密且带静电的内层过滤布——熔喷无纺布，含有病毒的飞沫靠近熔喷无纺布后，会被静电吸附在无纺布表面，无法透过，其原理是______。
摩擦起电的本质是______；______能检验出物体是否带电。
根据图中实验回答问题
(1)如图1所示，在冷水和热水中分别滴入两滴墨水，不要搅动杯中的水，盛热水的杯中墨水扩散得快，选用冷水和热水的实验目的是便于探究分子无规则运动速度与______的关系。
(2)如图2所示，瓶内装有少量的水，水上方有水蒸气，塞紧瓶塞，用打气筒向瓶内打气，当瓶塞跳起时，在______(选填“瓶内”或“瓶外”)能看到______，这是一种______现象；这说明气体对外做功，温度______。
(3)如图3，在试管中装些水，用软木塞塞住，用酒精灯给水加热到沸腾，当软木塞被冲出时，发生能量的转化是______转化为______。
如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
(1)实验中，小明应该选择两个小灯泡规格是______(选填“相同”或“不相同”)的。
(2)请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
(3)小明在连接电路时，开关应处于______(选填“闭合”或“断开”)状态。
(4)小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是______(选填“灯L1断路”或“灯L1短路”)。
(5)排除故障后，他测出了L1支路上的电流I1=0.2A，然后他把电流表依次接入电路分别测量出L2支路电流I2=0.2A、干路电流I=0.4A。小明由此数据得出并联电路中干路电流和各支路电流的关系是______(写关系式即可)。
(6)本次实验的不足之处是______。
某同学选用两节新电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。
(1)按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在表格中，分析实验数据，可得到串联电路的电压特点是______(用公式表示)。
(2)该实验换用不同规格的小灯泡进行多次实验的主要目的是______(选填序号)。
A.减小实验误差
B.寻找普遍规律
(3)某次测量时，电压表的示数如图乙所示，电压为______ V。
(4)按照甲图连接的实物图丙是______(选填“正确”或“错误”)的，此时闭合开关，电压表的示数为______ V。
据新华社报道，2020年4月8日，中国新疆塔里木盆地传来振奋人心的消息：中国油气勘探队新发现了储量达到228亿吨的石油，如图所示。这一发现进一步证实了塔里木盆地下方富含石油！求：
(1)100g石油完全燃烧放出的热量；
(2)若这些热量的42%被水吸收，则水吸收的热量；
(3)水的质量为20kg，则温度为20℃的水温度升高到多少摄氏度。
如图所示的电路图中，闭合开关，A1表的示数为0.5A，V1表的示数为2V，V表示数为4.5V。求：
(1)通过灯泡L2的电流I2；
(2)灯泡L2两端的电压U2；
(3)电源电压U。
答案和解析
1.【答案】D
【解析】解：A、水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故A不符合题意；
B、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机的冷却循环系统用水做工作物质，故B不符合题意；
C、因为水的比热容大，同样质量的水和其它物质比较，降低相同的温度，水放出的热量多，故冬天室内的暖气用热水循环供热，故C不符合题意；
D、炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，不是利用水的比热容大的特点，故D符合题意。
故选：D。
(1)对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
(2)水分的蒸发会从周围吸热而降低周围环境的温度，即蒸发吸热。
本题考查了蒸发吸热、水的比热容大的特点的应用，应用所学知识，解释了实际问题，体现了新课标的要求，属于中考热点问题。
2.【答案】A
【解析】解：
A、喷气式飞机是将内能转化为机械能的装置，故A符合题意；
BC、洗衣机和电动自行车都是将电能转化为了机械能，故BC不合题意；
D、电饭煲是利用电流的热效应，故D不符合题意。
故选：A。
内燃机是将内能转化为机械能的装置。
解决本题的关键知道电动自行车、洗衣机都使用了电动机，将电能转化为机械能，喷气式飞机是将内能转化为机械能，电饭煲是利用电流的热效应，一道综合题。
3.【答案】A
【解析】解：A.使燃料燃烧更充分，可以增大有效利用的能量，提高热机的效率，故A正确；
B.热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，当热机效率越高时，做一定的有用功，消耗的燃料越少，故B错误；
C.热机的效率越高说明用来做有用功的能量占燃料完全燃烧产生的能量之比大，做功越快是指功率大，功率和效率没有关系，故C错误；
D.热机工作时，热机损失的能量中，废气带走的热量多，机械摩擦损失的不是主要的，故D错误。
故选：A。
(1)用来做有用功的能量和燃料完全燃烧放出的热量的比值叫热机效率；
(2)功率是指做功快慢的物理量；
(3)热机的工作过程中，燃料燃烧放出的能量，废气的温度很高，带走的热量最多。
本题考查了学生对热机和热机效率的理解，同时也考查了热机效率与功率、热值的区别，注意效率与功率(做功快慢)不同。
4.【答案】D
【解析】解：因为玻璃和水接触在一起，并且玻璃分子和水分子间的距离在引力作用的范围内，故水分子和玻璃分子之间存在相互作用的引力，故向上拉玻璃板时，弹簧测力计的读数将变大，不是因为沾水，故ABC错、D正确。
故选：D。
根据实验现象及分子动理论(分子间存在相互作用的引力和斥力)进行解答。
本题主要考查了学生对分子间的作用力的了解和应用，是一道基础题。
5.【答案】C
【解析】解：A、汽油是绝缘体，盐水是导体，不合题意；
B、人体和大地都容易导电，是导体，不符合题意；
C、蒸馏水和陶瓷都不容易导电，是绝缘体，符合题意；
D、纯净水是绝缘体，石墨容是导体，不合题意。
故选：C。
常见的导体包括：各种金属、人体、大地、酸碱盐水溶液、纯净水和石墨等；
常见的绝缘体包括：蒸馏水、陶瓷、塑料、玻璃、橡胶、干木棒等。
本题考查了学生对导体和绝缘体的了解，导体和绝缘体在生活、生产中都有着广泛的应用，它们在生活中随处可见，所以此题的难度不大。
6.【答案】B
【解析】解：ACD、灯泡、电铃、定值电阻这三个电路元件都是消耗电能的，属于用电器，B是电流表，是测量电流大小的仪器，故B与其他三个不同类。
故选：B。
根据图示的实物分析其在电路中的作用，然后做出判断。
本题考查了电路元件的识别，属于基础知识，要牢记。
7.【答案】A
【解析】解：A、开关闭合后，为灯泡的基本电路，灯泡发光，故A符合题意；
C、开关闭合后，导线将电源两极直接相连，形成电源短路，故C不符合题意；
BD、根据图中可以看出，灯泡直接了一个接线柱，开关闭会造成短路，故BD不符合题意。
故选：A。
灯泡要发光，电路不能断路，也不能短路。
本题考查电路的三种状态，是一道基础题。
8.【答案】C
【解析】解：由实物图可知，灯泡L与电动机M并联，开关S1在干路控制整个电路，S2在电动机支路上。
A、图中灯泡与电动机并联，两支路上各有一个开关，与实物图不对应；
B、图中灯泡与电动机并联，开关S1在干路控制整个电路，S2在灯泡L支路上，与实物图不对应；
C、图中灯泡与电动机并联，开关S1在干路控制整个电路，S2在电动机支路上，与实物图对应；
D、图中两灯并联，两开关都在干路上，与实物图不对应。
故选：C。
由实物图分析电路的连接方式以及开关的作用，根据各选项图确定答案。
本题考查根据实物图选择电路图，是初中物理电学的基础，要掌握好。
9.【答案】A
【解析】解：A、灯泡和电池组成闭合回路，可以检测灯泡是否被烧坏，故A正确；
B、灯泡和电池的正极相连，但没构成闭合回路，无法检测灯泡是否被烧坏，故B错误；
C、电池的正负极都连接到灯泡的金属触头上，造成电源短路，会烧坏电源，无法检测灯泡是否被烧坏，故C错误；
D、电路中没有导线，不能构成电路，无法检测灯泡是否被烧坏，故D错误。
故选：A。
一个完整的电路包括电源、开关、用电器、导线，且不能出现短路。
本题主要考查了电路的基本构成，是一道基础题目。
10.【答案】B
【解析】解：
ABD、根据电路图可知，开关S1和S2闭合时，电动机和小灯泡并联，因此电动机与小灯泡工作时互不影响；
开关S1串联在小灯泡的支路上，则S1只控制小灯泡，故B正确，AD错误；
C、并联电路中各支路两端的电压相等，但各支路的电流不一定相等，所以电动机与小灯泡工作时通过的电流不一定相等，故C错误。
故选：B。
根据电路图可知，开关S1控制小灯泡，开关S2控制电动机，两开关都闭合时电动机和小灯泡并联；根据并联电路中各支路互不影响、并联电路的电流、电压特点、开关所在的位置决定其作用进行解答。
本题考查并联电路的特点、电压和电流规律以及并联电路中开关的作用等内容，属于基础知识。
11.【答案】C
【解析】解：用一个开关同时控制两盏电灯，情况有可能是：①灯泡串联，开关可以同时控制两盏灯泡；②灯泡并联，但开关放在干路上，所以开关仍然可以控制两盏灯泡，因此两灯同时亮、同时灭，则两灯可以是并联，也可以是串联，故ABD错误，C正确。
故选：C。
串联电路中，电流只有一条路径，开关控制所有用电器；并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制各自的支路。
此题考查串、并联电路的辨别，难度不大，熟练应用基础知识即可正确解题。
12.【答案】D
【解析】解：
由题知，人脸识别(S1)、密码识别(S2)，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以两个开关应并联后再与电动机串联在电源上，故D符合题意。
故选：D。
两个开关串联时，要让用电器工作，则两个开关都应闭合；两个开关并联时，要让用电器工作，只需闭合一个开关即可；根据只要其中一种方式识别成功，则相应开关闭合，电动机启动分析解答。
本题考查根据要求设计电路，关键是明确并两个开关的连接方式。
13.【答案】C
【解析】解：A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
故选：C。
14.【答案】D
【解析】解：
由图知，电流表连接0∼3A量程时，指针指针在“1”后4个小格处，可以读出电流示数为1A+4×0.1A=1.4A，所以在0∼0.6A量程的读数为1.4×15A=0.28A。
故选：D。
实验室常用电流表或电压表有两个量程，指针在同一位置指示的电压或电流，大小量程对应关系为5：1。
本题考查对电表的正确认识。需要注意的是，无论电流表还是电压表，其大量程为其对应小量程的5倍。
15.【答案】C
【解析】解：A、铝导线和铜导线的长度和横截面积未知，所以无法比较电阻大小，故A错误；
BC、在导体的长度和材料相同的情况下，导体的横截面积越小电阻越大，所以长度相同的两根铜导线或铝导线，细的比粗的电阻大，故B错误，C正确；
D、两根铜导线，长导线和短导线的横截面积未知，所以无法比较电阻大小，故D错误。
故选：C。
导体的电阻与导体的长度、材料、横截面积、温度有关，探究影响电阻大小的因素时，设计实验方案要使用控制变量法，如探究电阻与长度的关系，应该选择材料相同和横截面积相同，长度不同的导体，探究与其它因素关系时，也采用同样办法。
判断电阻的大小首先要注意控制变量，即什么前提条件一定；其次要记住其他因素一定时，长度越长电阻越大，横截面积越细电阻越大。
16.【答案】做功 转化 热传递 转移 做功
【解析】解：搓手背使手感到暖和，是摩擦生热，属于做功改变手的内能；
泡脚使身体感到暖和，是通过热传递改变身体的内能；
用电水壶烧水，电能转化为内能，电流通过做功的方式改变了电水壶的内能。
故答案为：做功；转化；热传递；转移；做功。
改变物体内能有两种方式：做功和热传递；做功属于能量的转化，热传递属于能量的转移。
本题考查了改变物体内能有两种方式：做功和热传递，要明确摩擦生热是机械能转化为内能。
17.【答案】比热容大 分子不停地无规则运动造成的
【解析】解：(1)因为水的比热容大于砂石、泥土的比热容，相同质量的水和砂石、泥土吸收相同的热量，水升高的温度少，所以夏季三捷河贯穿的街区比较凉爽；
(2)在很远的地方就能闻到“佛跳墙”的香味，这是扩散现象，是由于分子不停地无规则运动造成的。
给答案为：比热容大；分子不停地无规则运动造成的。
(1)对水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量时，水的温度升高或降低的少；升高或降低相同的温度时，水吸收或放出的热量多；
(2)物质是由分子组成的，组成物质的分子永不停息地做无规则的运动。
本题考查了水比热容大和分子动理论的应用，本题是一道基础题，掌握基础知识即可正确解题。
18.【答案】两 做功
【解析】解：四冲程汽油机和柴油机的一个工作循环，四个冲程，活塞往复运动两次，曲轴连杆转两周，飞轮转两周，只有做功冲程对外做功一次，把内能转化为机械能，其它三个冲程靠飞轮的惯性完成。
故答案为：两；做功。
四冲程内燃机工作时，活塞在气缸中往复运动两次，完成一个工作循环，做一次功，共计四个冲程。
本题考查了内燃机的工作过程：在一个工作循环中有四个冲程，活塞往复运动两次，曲轴和飞轮转动两周，只有在做功冲程中使机车获得动力，其它三个冲程均为辅助冲程，依靠惯性完成。
19.【答案】扩散 黄金
【解析】解：春暖花开，鸟语花香，闻到花香是分子的扩散现象。黄金、水和空气，分子间作用力最弱的是空气，分子间作用力最强的是黄金。
故答案为：扩散；黄金。
一切物质的分子都在不停地做无规则的运动，扩散运动是分子热运动的宏观；分子间存在着相互作用的引力和斥力，如果分子相距越远，分子间作用力越弱。
本题考查了分子的运动、分子间的作用力，属于基础题。
20.【答案】滑动电阻器 长度
【解析】解：收音机的音量控制旋钮实际上是一个旋钮型滑动变阻器，它通过变阻器接入电路中导体的长度来改变电阻大小来改变电流，从而改变了声音的大小。
故答案为：滑动电阻器；长度。
收音机的音量控制旋钮实际上是一个变阻器，通过改变变阻器接入电路中导体的长度来改变电阻大小，改变电路中的电流，从而改变音量的大小。
收音机通过调节接入电路中的电阻大小来改变电路中电流的大小，从而达到改变声音大小的目的。
21.【答案】R2 4.81.2
【解析】解：
由电路图可知，两电阻串联，电压表V1测电源电压，电压表V2测R2两端电压；
因为串联电路两端电压等于各部分电压之和，所以V1示数应大于V2的示数，但两电压表的指针位置完全一样，说明V1选用的是0∼15V量程，V2选用的是0∼3V量程，
所以根据图乙可知V1的示数为6V(即电源电压为6V)，V2示数为1.2V，即R2两端电压为1.2V，
由串联电路的电压特点可知，R1两端的电压为：U1=U−U2=6V−1.2V=4.8V。
故答案为：R2；4.8；1.2。
由电路图可知，两电阻串联，电压表V1、V2分别测的是电源电压和R2两端的电压，根据串联电路的电压特点确定两电压表的量程并读出示数，进一步得出R1、R2两端的电压。
本题考查了串联电路的电压特点，关键是电压表所测电路元件的辨别以及电压表量程的判断和读数。
22.【答案】不高于36V 带电体能够吸引轻小物体
【解析】解：对人体的安全电压为不高于36V；含有病毒的飞沫靠近熔喷无纺布后，会被静电吸附在无纺布表面，无法透过，其原理是带电体能够吸引轻小物体。
故答案为：不高于36V；带电体能够吸引轻小物体。
(1)要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V。
(2)带电体能够吸引不带电的轻小物体。
知道常见电压值，理解带电体的性质，可解答此题。
23.【答案】电子的转移 验电器
【解析】解：摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移；
实验室里用验电器来验证物体是否带电。
故答案为：电子的转移；验电器。
当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，因电子比质子数量多而带负电，束缚电子能力弱的失去电子，因电子比质子数量少而带正电，一种物质失去多少电子，另一种物质就得到多少电子。
本题考查摩擦起电现象，知道摩擦起电的实质。
24.【答案】温度 瓶内 白气 液化 降低 内能 机械能
【解析】解：(1)在分别盛有热水和冷水的玻璃杯中，小心地滴入一滴红墨水，会看到滴入热水中的红墨水扩散的快；选用热水和冷水做实验，这是因为冷水和热水的温度不同，以便于探究分子无规则运动速度与温度的关系；
(2)瓶子里装有一些水，用力打气，当瓶塞跳起时，可以看到，瓶内出现白气，说明瓶内水蒸气液化成了小水滴，这个过程中，气体膨胀对外做功，内能减少，温度降低；
(3)酒精灯加热试管使水沸腾，产生大量的水蒸气，水蒸气把塞子冲出，对外做功，将内能转化为软木塞子的机械能。
故答案为：(1)温度；(2)瓶内；白气；液化；降低；(3)内能；机械能。
(1)物质是由分子组成的，组成物质的分子在不停地做无规则运动；分子的运动与温度有关，温度越高，分子运动越快，因此分子的运动被称为热运动；
(2)改变物体内能的两种方法：对物体做功、热传递．对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少；
(3)利用内能做功过程，先通过燃料燃烧增加内能，而后内能对外做功，即将内能转化为机械能。
本题考查了分子热运动、做功和热传递改变物体的内能、能量转化以及分子间作用力的相关知识，以及热值概念、比热容概念的了解与掌握，分析时利用好控制变量法是解决本题的关键综合性较强，难度不大。
25.【答案】不相同 断开 灯L1断路 I=I1+I2 只做一次实验，结论具有偶然性
【解析】解：(1)为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
(2)该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
；
(3)为保护电路安全，连接电路时，开关应断开；
(4)将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
(5)L1支路上的电流I1=0.2A，L2支路电流I2=0.2A，干路电流I=0.4A，由该数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I=I1+I2；
(6)本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：(1)不相同；(2)如上图；(3)断开；(4)灯L1断路；(5)I=I1+I2；(6)只做一次实验，结论具有偶然性。
(1)应用归纳法得出结论时要求：所选样本要有代表性用样本数量足够多；
(2)根据电路图连接实物图；
(3)连接电路时，开关应断开；
(4)闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，根据灯L1不发光分析电路可能存在的故障；
(5)根据并联电路电流的规律确定电流表选用的量程，然后读数。分析数据大小得出结论；
(6)实验中为了寻找普遍的规律，应多次测量。
本题考查电路的连接、电流表使用和读数、并联电路电流的规律及归纳法的运用等知识，综合性较强。
26.【答案】UAC=UAB+UBC B1.2错误 3
【解析】解：(1)AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压，由表中的数据可以看出：UAC=UAB+UBC，因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和；
(2)多次试验的目的主要是为了寻找普遍规律；
(3)由丙图可知，电压表选用0∼3V量程，分度值为0.1V，由图乙可知电压表的示数为1.2V；
(4)丙图可知，实物图中把电压表串联在电路中，这是错误的；此时闭合开关电压测近似为测电源电源，示数为电源电压3V。
故答案为：(1)UAC=UAB+UBC；(2)B；(3)1.2；(4)错误；3。
(1)根据表中的数据，分别计算出每一次实验中的UAB+UBC，再和相对应的UAC的电压值比较，得出结论；
(2)明确电压表选用的量程，明确其分度值，再根据指针位置读数；
(3)电学实验中，电压表并联在待测电路两端，电流从“+”接线柱流入，从“”接线柱流出，不能接反了；
(4)电压表要并联在待测电路两端，串联在电路中测量电源电压；
本题考查探究串并联电路电压规律实验，解题关键是将实验操作要求及结论熟练掌握，认真审题分析。
27.【答案】解：(1)石油的质量：m=100g=0.1kg，
石油完全燃烧放出的热量：
；
(2)若这些热量的42%被水吸收，则有：
；
(3)由可得水升高的温度为：
；
则水的末温为：t′=t+Δt=20℃+22℃=42℃。
答：(1)100g石油完全燃烧放出的热量4.4×106J；
(2)水吸收的热量为1.848×106J；
(3)可以使20kg的水的温度升高到42℃。
【解析】(1)根据求出100g的石油完全燃烧放出的热量；
(2)由题知，计算出水吸收的热量；
(3)根据的变形式求出水温度升高多少。
本题考查了学生对燃料完全燃烧放热公式、吸热公式的掌握和运用，因条件已给出，难度不大。
28.【答案】解：(1)由电路图可知，灯泡L1、L2串联，串联电路的电流处处相等，闭合开关，A1表的示数为0.5A，
通过灯泡L2的电流：I2=IA1=0.5A；
(2)电压表V1并联在L1两端，故电压表V1测L1两端电压，电压表V并联在灯L1、L2两端或电源两端，故电压表V测灯L1、L2两端电压或电源的电压；
两个电灯是串联，V1表的示数为2V，V表的示数是4.5V，由串联电路的电压特点知，灯L2两端的电压是U2=U−U1=4.5V−2V=2.5V；
(3)电压表V并联在电源两端，电源的电压U=4.5V。
答：(1)通过灯泡L2的电流I2是0.5A；
(2)灯泡L2两端的电压U2是2.5V；
(3)电源电压U是4.5V。
【解析】(1)电压表是并联使用的，与哪个用电器并联则测量哪个用电器的电压；电流表串联在电路中，串联电路的电流处处相等。
(2)根据串联电路两端电压等于各部分电路两端的电压之和。
本题考查了电压表的使用和串联电路的电压特点：电路两端的总电压等于各用电器两端电压之和。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3
2
1
2
3
3
1.2
1.8
3
