2021-2022学年陕西省咸阳市秦都区双照中学九年级（上）期中物理试卷

2021-2022学年陕西省咸阳市秦都区双照中学九年级（上）期中物理试卷

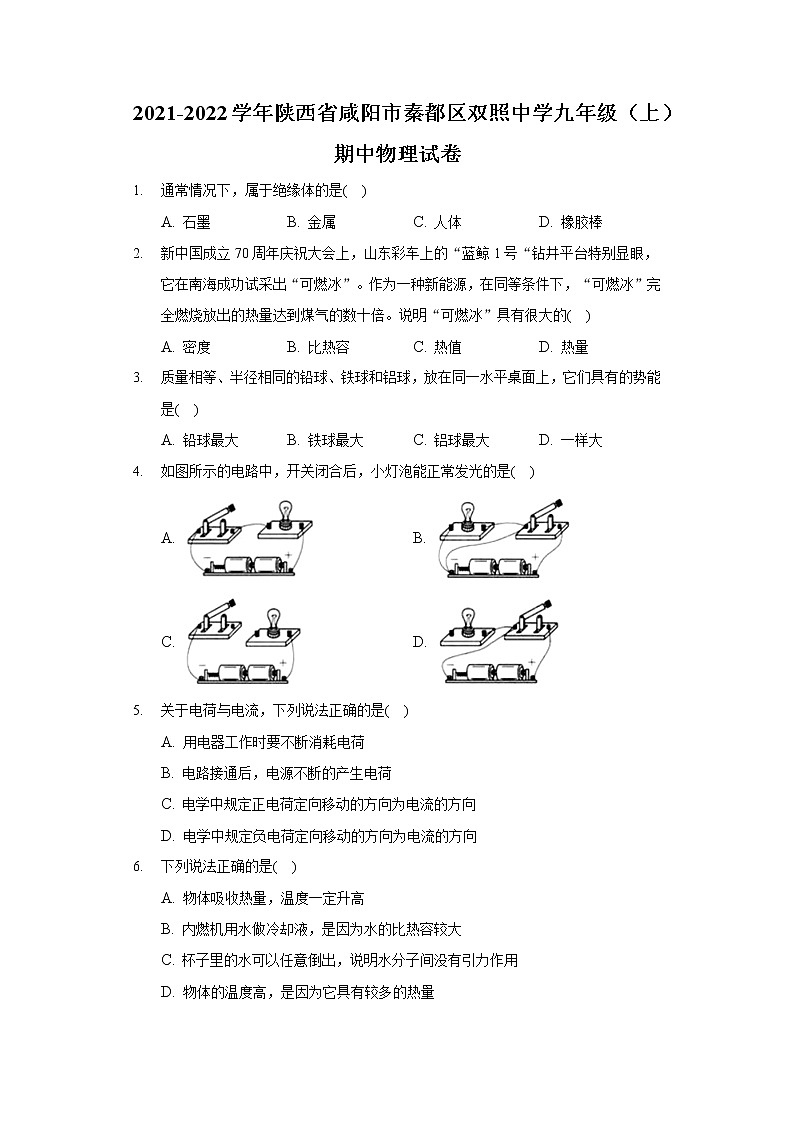

1. 通常情况下，属于绝缘体的是

A. 石墨 B. 金属 C. 人体 D. 橡胶棒

2. 新中国成立70周年庆祝大会上，山东彩车上的“蓝鲸1号“钻井平台特别显眼，它在南海成功试采出“可燃冰”。作为一种新能源，在同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍。说明“可燃冰”具有很大的

A. 密度 B. 比热容 C. 热值 D. 热量

3. 质量相等、半径相同的铅球、铁球和铝球，放在同一水平桌面上，它们具有的势能是

A. 铅球最大 B. 铁球最大 C. 铝球最大 D. 一样大

4. 如图所示的电路中，开关闭合后，小灯泡能正常发光的是

A.  B.
C.  D.

5. 关于电荷与电流，下列说法正确的是

A. 用电器工作时要不断消耗电荷
B. 电路接通后，电源不断的产生电荷
C. 电学中规定正电荷定向移动的方向为电流的方向
D. 电学中规定负电荷定向移动的方向为电流的方向

6. 下列说法正确的是

A. 物体吸收热量，温度一定升高
B. 内燃机用水做冷却液，是因为水的比热容较大
C. 杯子里的水可以任意倒出，说明水分子间没有引力作用
D. 物体的温度高，是因为它具有较多的热量

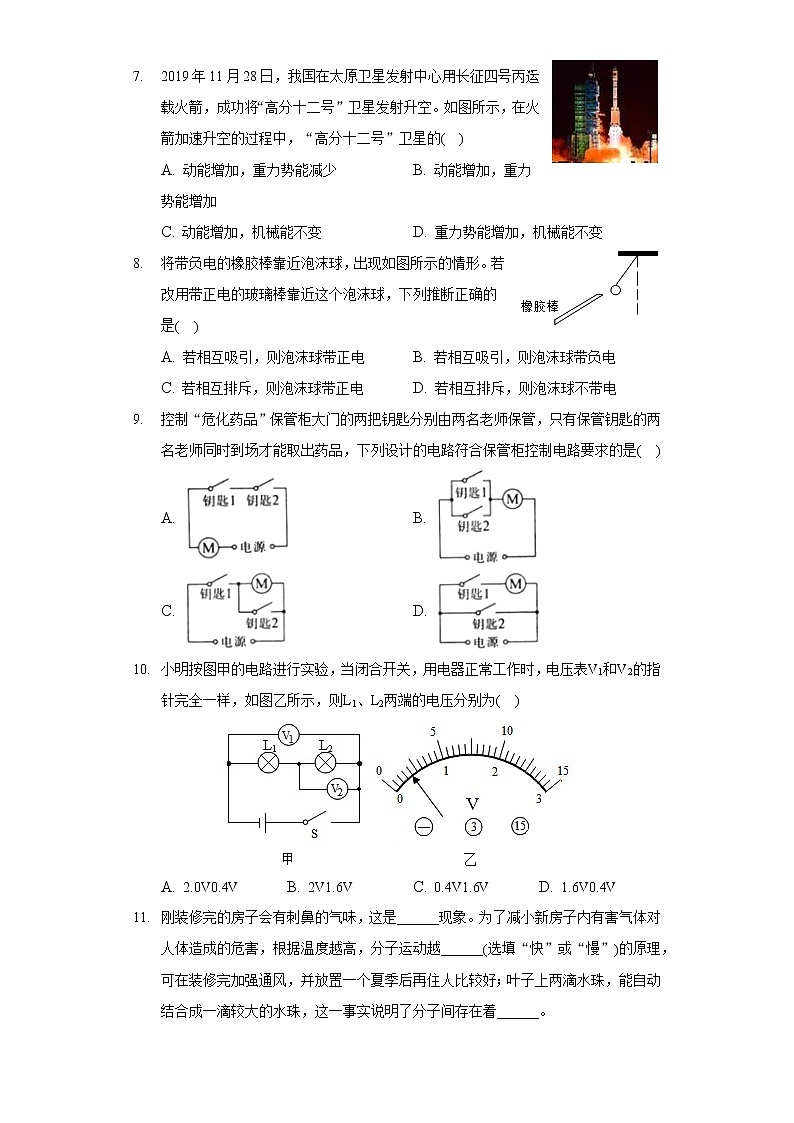

7. 2019年11月28日，我国在太原卫星发射中心用“长征四号丙”运载火箭，成功将“高分十二号”卫星发射升空。如图所示，在火箭加速升空的过程中，“高分十二号”卫星的

A. 动能增加，重力势能减少 B. 动能增加，重力势能增加
C. 动能增加，机械能不变 D. 重力势能增加，机械能不变

8. 将带负电的橡胶棒靠近泡沫球，出现如图所示的情形。若改用带正电的玻璃棒靠近这个泡沫球，下列推断正确的是

A. 若相互吸引，则泡沫球带正电 B. 若相互吸引，则泡沫球带负电
C. 若相互排斥，则泡沫球带正电 D. 若相互排斥，则泡沫球不带电

9. 控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是

A.  B.
C.  D.

10. 小明按图甲的电路进行实验，当闭合开关，用电器正常工作时，电压表和的指针完全一样，如图乙所示，则、两端的电压分别为

A.  B.  C.  D.

11. 刚装修完的房子会有刺鼻的气味，这是______现象。为了减小新房子内有害气体对人体造成的危害，根据温度越高，分子运动越______选填“快”或“慢”的原理，可在装修完加强通风，并放置一个夏季后再住人比较好；叶子上两滴水珠，能自动结合成一滴较大的水珠，这一事实说明了分子间存在着______。

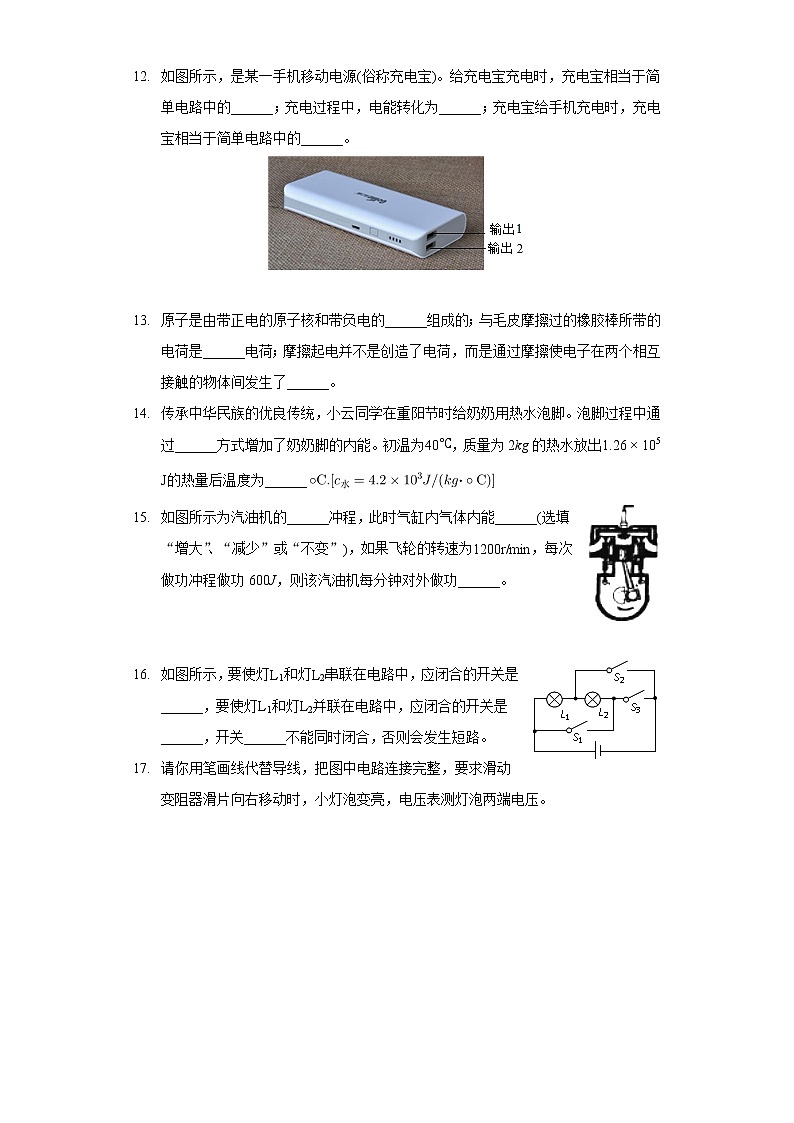

12. 如图所示，是某一手机移动电源俗称充电宝。给充电宝充电时，充电宝相当于简单电路中的______；充电过程中，电能转化为______；充电宝给手机充电时，充电宝相当于简单电路中的______。

13. 原子是由带正电的原子核和带负电的______组成的；与毛皮摩擦过的橡胶棒所带的电荷是______电荷；摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了______。
14. 传承中华民族的优良传统，小云同学在重阳节时给奶奶用热水泡脚。泡脚过程中通过______方式增加了奶奶脚的内能。初温为，质量为2kg的热水放出的热量后温度为______
15. 如图所示为汽油机的______冲程，此时气缸内气体内能______选填“增大”、“减少”或“不变”，如果飞轮的转速为，每次做功冲程做功600J，则该汽油机每分钟对外做功______。



16. 如图所示，要使灯和灯串联在电路中，应闭合的开关是______，要使灯和灯并联在电路中，应闭合的开关是______，开关______不能同时闭合，否则会发生短路。
17. 请你用笔画线代替导线，把图中电路连接完整，要求滑动变阻器滑片向右移动时，小灯泡变亮，电压表测灯泡两端电压。

18. 在如图所示电路中的〇内填上适当的电表符号，使两个小灯泡并联。



19. 按要求完成填空。
    如图①为气体扩散的演示实验，两个瓶中分别装有空气和红棕色的二氧化氮气体，其中空气密度小于二氧化氮气体的密度。那么，为了增加实验的可信度，下面一只瓶里装的气体应是______；将中间的玻璃板拿走后，观察两个瓶中的颜色变成均匀的浅棕色，这说明______。
    如图②所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口。在这个过程中水蒸气的______能转化为软木塞的______能。
20. 如图所示为“探究物体动能跟哪些因素有关”的装置示意图。

    原理：运动的钢球A碰上木块B后，能将B撞出一段距离s。在同样的水平面上，B被撞得越远，A对B做的功就越多，A的动能就越大，通过B被撞的远近来反映物体A动能大小的方法在物理学中属于______选填“控制变量法”或“转换法”。
    步骤：
    ①让同一钢球A分别从不同高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越______，木块B被撞得越远；
    ②改变钢球的质量，让不同的钢球从______选填“同一”或“不同”高度由静止开始滚下，质量越大的钢球将木块B撞得越远。
    结论：通过多次实验表明，质量相同的物体，运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能______。
21. 如图所示是某实验小组设计的探究影响导体电阻大小因素的实验电路。下表中给出了A、B、C、D四种导体的长度、横截面积以及材料种类。


实验中，通过观察电流表的示数可以判断导体的______大小。电路中串联小灯泡的作用是______。
分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的______有关。选择这两根导体体现的是______法。
通过对______导体进行实验，可探究电阻的大小与长度的关系。
若把A、B两导体串联后接入电路M、N两端，发现电流表示数变得更小，说明两导体串联后的电阻值将______选填：变大，变小，不变，这个现象可以用电阻大小与导体来解释。
选择C和D导体实验，发现电阻不一样，因为导体电阻还与导体的______有关。

22. 阳阳在实验课上对串联电路电压规律进行了探究。
    [猜想与假设]串联电路各用电器两端的电压之和等于串联电路的总电压。
    [设计与进行实验]
    实验步骤：按图连接电路；
    闭合开关，用电压表测出两端的电压；
    在测两端的电压时，阳阳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，测出BC间的电压。
    [交流与评估]
    步骤：连接电路时，开关必须______。
    阳阳同学用上面的方法______选填“能”或“不能”测出两端的电压，因为______。
    方法改进后，测出AB、BC、AC间的电压记录在下面表格中。分析阳阳同学的实验数据可以得出的结论是：______。

请对阳阳得出的结论进行评价______，写出你认为合理的改进措施______。

23. 如图甲所示，电源电压为3V，当开关S闭合时，灯泡、正常发光，两只完全相同的电流表、指针偏转均如图乙所示，求：
    灯泡、两端的电压分别是多少？
    通过灯泡、的电流分别是多少？
    若灯泡的灯丝烧断了，电流表、的示数分别是多少？

24. 太阳能热水器不用电、不烧气，利用太阳能，无任何污染，属于绿色环保产品。我市许多住宅楼统一安装了太阳能热水器，某太阳能热水器水箱容量为100L。
    假如在一天的时间内热水器接收到的太阳能，使一箱水的温度从升高到，则水吸热是多少？
    若使用热值为的液化石油气给水加热时，且液化石油气完全燃烧放热的被水吸收，则使同样多的水升高相同的温度，需消耗液化石油气多少千克？









答案和解析

1.【答案】D


【解析】解：容易导电的物体叫做导体，石墨、金属以及人体都是导体；
不容易导电的物体叫做绝缘体，橡胶棒是绝缘体，故D正确。
故选：D。
容易导电的物体叫做导体，如：金属、石墨、大地等；不容易导电的物体叫做绝缘体，如：橡胶、玻璃、塑料等。
本题主要考查了导体和绝缘体的知识点，题目难度不大。


2.【答案】C


【解析】解：在同等条件下包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
故选：C。
1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值。
题考查了学生对燃料的热值的理解，难度不大，是一道基础题。


3.【答案】D


【解析】解：三个球半径相同，三个球的重心到桌面的距离相同，由于放在同一桌面上，因此三个球的高度相同，又因为质量相同，所以三个球的重力势能相同。
故选：D。
物体由于被举高而具有的能叫做重力势能，影响重力势能大小的因素有质量和高度。
本题考查学生对重力势能大小因素的理解，把握住质量和高度两个因素是解题的关键。


4.【答案】A


【解析】解：
A.由图知，开关闭合后，电路为通路，灯泡能发光，故A正确；
由图知，开关闭合后，形成电源短路，灯泡不能发光，故BD错误；
C.由图知，灯泡与开关之间没有用导线连接，无论开关是否闭合，电路都是断路，灯泡不能发光，故C错误。
故选：A。
正常连接的电路，即用电器能够工作的电路；断路特征：电路中无电流，用电器不工作；短路：不经过用电器而直接跟电源的两极相连的电路。
本题考查电路的三种状态，灯泡发光的条件是：电路不能断路，也不能短路，属于基础题。


5.【答案】C


【解析】解：
A、用电器工作时，消耗电能，是将电能转化为其它形式能的过程，不是消耗电荷，故A错误；
B、电路接通后，电源不断的为电路提供电压，不是产生电荷，故B错误；
CD、物理学中规定：正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反，故C正确，D错误。
故选：C。
用电器工作过程，消耗电能，是将电能转化为其它能的过程；
电源的作用是为电路提供电压；
物理学中规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反。
本题考查了电流的方向的规定、电荷等知识，属于基础题。


6.【答案】B


【解析】解：物体吸收热量后，内能增加，温度不一定升高，比如晶体在熔化过程中，吸热但温度不变，故A错误；
B.水的比热容比较大，等质量的水和其他液体在升高相同温度时，水吸收的热量多，所以内燃机用水做冷却液，故B正确；
C.杯子里的水可以任意倒出，说明水具有流动性，不能说明分子间没有引力，故C错误；
D.热量是过程量，不能用“含有”或“具有”来表述，故D错误。
故选：B。
物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化，晶体在熔化过程中，吸热但温度不变；
根据作出分析；
分子间存在着相互作用的引力和斥力；
热量是过程量，不是状态量，不能用“含有”来表述。
本题考查了常见热现象的对应的物理原理，要注意在生活中注意找出所包含的物理知识。


7.【答案】B


【解析】解：火箭加速升空过程中，卫星也加速上升，卫星的质量不变，速度变大，则动能变大，同时高度增加，重力势能变大；机械能等于动能与势能的总和，所以卫星的机械能变大，故ACD错误，B正确。
故选：B。
根据影响动能和势能大小的因素判断动能和势能的变化，从而根据机械能等于动能与势能的和分析机械能的变化。
本题解题的关键是掌握好动能和重力势能的影响因素，属于一道基础题。


8.【答案】C


【解析】解：
由于带电体能够吸引轻小物体，异种电荷相互吸引，所以，带负电的橡胶棒靠近泡沫球时出现相互吸引，则泡沫球有可能不带电或带正电；
改用带正电的玻璃棒靠近这个泡沫球，若相互吸引，则说明泡沫球不带电，故AB错误；
若相互排斥同种电荷相互排斥，则说明小球带正电，故C正确，D错误。
故选：C。
知道带电体能够吸引轻小物体和同种电荷相互排斥、异种电荷相互吸引的特点，据此即可解答。
此题考查带电体的性质和电荷间的相互作用规律，要综合分析解答。


9.【答案】A


【解析】解：
A.由电路图可知，两钥匙是串联的，只有都闭合时，电动机才工作，只闭合一个时电动机不工作，故A符合题意；
B.由电路图可知，两钥匙是并联的，只闭合一个开关，电动机就工作，故B不符合题意；
C.由电路图可知，只闭合钥匙1时，电动机就工作，两开关都闭合时会造成电源短路，故C不符合题意；
D.由电路图可知，只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，故D不符合题意。
故选：A。
由题意可知，只有两把钥匙同时使用时电动机才能工作，说明两把钥匙不能独立工作即为串联，据此进行解答。
本题考查电路图的设计，关键是能根据所给条件设计出合适的电路图，本题可以采用排除法进行解答。


10.【答案】D


【解析】解：由电路图可知，两灯串联，电压表测电源电压，电压表测两端电压；
因此串联电路两端电压等于各部分电路两端电压之和，所以电压表示数大于示数，而电压表和的指针完全一样，故选用大量程，分度值为，示数为2V；
选用小量程，分度值为，示数为，即两端的电压为；
则两端电压：。
故选：D。
由电路图可知，两灯串联，电压表测电源电压，电压表测两端电压，根据串联电路电压的规律结合已知条件确定电压表选用的量程，由分度值读数，根据串联电路电压的规律得出的电压。
本题考查串联电路电压的规律及电压表读数，关键是量程的确定。


11.【答案】扩散  快  引力


【解析】解：刚装修完的房子会有刺鼻的气味，这是扩散现象，是因为分子在不停地运动着，且温度越高，分子运动越快；叶子上两滴水珠，能自动结合成一滴较大的水珠，这一事实说明了分子间存在着引力。
故答案为：扩散；快；引力。
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象，扩散现象表明分子在不停地运动着；温度越高，分子运动越快；
分子间存在相互作用的斥力和引力。
本题考查了分子动理论的基本观点，属于基础题。


12.【答案】用电器  化学能  电源


【解析】解：
给充电宝充电时，充电宝消耗电能转化为化学能，相当于简单电路中的用电器；
充电宝给手机充电时，充电宝提供电能，此时充电宝相当于简单电路中的电源。
故答案为：用电器；化学能；电源。
充电宝类似于教材上的蓄电池，可以通过充电将电能转化为化学能，也可以向外供电，提供电能。
本题考查了电路的组成及其作用，注意电源是提供电能的，用电器是消耗电能的，注意区分。


13.【答案】电子  负  转移


【解析】解：原子是由带正电的原子核和带负电的电子组成的；
毛皮摩擦的橡胶棒带负电；
摩擦起电的实质是发生了电子的转移。
故答案为：电子；负；转移。
原子由原子核和核外电子组成，原子核带正电，核外电子带负电；
丝绸摩擦的玻璃棒带正电。毛皮摩擦的橡胶棒带负电，摩擦起电的实质是发生了电子的转移。
本题主要考查了原子的结构以及摩擦起电的实质，题目难度不大。


14.【答案】热传递  25


【解析】解：
小云用热水给奶奶泡脚，热水放出热量，内能减少，脚吸收热量，内能增大，是通过热传递的方法增加了奶奶脚的内能。
由放热公式得：，
即，
解得：。
故答案为：热传递；25。
改变内能的方法：一是做功，二是热传递；做功属于能量的转化，热传递属于能量的转移。
知道水的质量、水的比热容、水吸收的热量，利用放热公式可求水的最后温度。
本题考查了内能的改变方法和热量的计算，是一道基础题。


15.【答案】做功  减少


【解析】解：如图，进气门和排气门都是关闭的，火花塞放电，活塞下行，可以判断是做功冲程，做功冲程中内能转化为机械能，此冲程中，气缸内的气体内能减小；
汽油机的转速为，因飞轮每转2圈燃气对外做功1次，所以每分钟对外做功600次；
因为每次做功冲程做功600J，
该汽油机每分钟对外做功：。
故答案为：做功；减少；。
由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；
四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能，排气和吸气冲程没有能的转化；
热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出做功的次数，根据每次做的功算出做的总功。
本题考查了热机冲程的判断、能量的转化以及转速的计算，熟记相关数据是解题的关键。


16.【答案】  、  、


【解析】解：
要使灯和灯串联在电路中，电流从电源正极出发后先后依次经过两盏灯泡，再经过流回电源负极；所以应闭合的开关是；
要使灯和灯并联在电路中，电流从电源正极流出后应分别经过灯泡支路和支路、，所以需要闭合开关、；
由图知，当闭合开关、时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关、。
故答案为；、；、。
串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路。
本题主要考查对串并联电路连接特点的了解；以及电路的三种状态的掌握。


17.【答案】解：滑动变阻器滑片向右移动时，小灯泡变亮，说明电路中电流变大，滑动变阻器连入电路的阻值变小，所以应选择右下接线柱串联入电路中；电源由2节干电池组成，即电源电压为3V，所以电压表应选择小量程并联在灯泡两端。如图所示：
。


【解析】滑动变阻器应与被控制用电器串联，电压表与被测用电器并联，根据滑片右移时灯泡变亮确定变阻器的接线柱。
本题考查根据要求连接实物，关键是确定滑动变阻器的接法。


18.【答案】解：要使两灯并联，从电源正极流出的电流一条流入左边灯泡、开关回到负极，另一条电流经甲表、右面的两灯泡、开关回到负极，甲电表与灯泡串联，是电流表；乙电表直接接在电源的两端，是电压表，如下图所示：



【解析】电流表要串联在电路中，电压表应与被测用电器并联，填入后看是否符合并联电路的要求。
明确电流表和电压表在电路中的连接要求，可逐一做出尝试，最后确认即可。


19.【答案】二氧化氮  分子在不停地做无规则运动  内  机械


【解析】解：
二氧化氮气体是红棕色的，应该将下边瓶子装入二氧化氮气体，因为二氧化氮气体的密度大于空气的密度，本来应该在空气的下方，如果发现上面瓶子内的气体也变成了红棕色，就可以证明扩散现象的存在，说明二氧化氮气体分子在不停地做无规则运动；
水蒸气会把软皮塞冲出。水蒸气对塞子做了功，水蒸气的内能转化为软皮塞的机械能，水蒸气内能减少，温度降低，水蒸气发生液化形成小水珠，瓶口出现“白雾”，热机就是把内能转化为机械能的机器。
故答案为：二氧化氮；分子在不停地做无规则运动；内；机械。
通过两只瓶内的气体颜色变化，来反映二氧化氮气体分子在做无规则运动，由于空气的密度小于二氧化氮气体，所以一般情况下空气处于二氧化氮气体的上方；
物体对外做功内能会减少，例如气体膨胀做功，物体的内能减小，转化为机械能。
本题主要考查学生对扩散现象、能量的转化理解和掌握，是中考的热点。


20.【答案】转换法  大  同一  越大


【解析】解：该实验中小球动能的大小是通过物体B移动的距离体现的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想；
①同一钢球从不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越大，把木块推得越远，则钢球对木块做的功多，钢球的动能大，说明了物体的动能与物体的速度有关，由此得出结论：在质量一定时，速度越大，物体的动能就越大。
②要保证不同质量的钢球运动到水平面时的速度相同，应该让不同质量的钢球从同一高度滚下，质量大的把木块推的远，说明了动能的大小和质量有关，在速度一定时，质量越大，动能也就越大。
结论：通过多次实验表明，质量相同的物体，运动的速度越大，它的动能越大；运动速度相同的物体，质量越大，它的动能越大。
故答案为：转换法；①大；②同一；越大。
根据转换法分析；
动能的决定因素有两个：质量和速度，当研究动能大小与速度的关系时，应选择同一钢球，这样可以保证小球的质量相同；当研究动能大小与质量的关系时，要让钢球沿斜面的同一高度下落，这样保证下落速度相同；
运动速度相同的物体，质量越大，它的动能越大。
明确本实验中研究动能大小的决定因素时运用了控制变量法，反映动能多少时运用了转换法。


21.【答案】电阻  保护电路  横截面积  控制变量  AB 变大  材料


【解析】解：
实验中，通过观察电流表的示数可以判断导体的电阻的大小，运用了转换法；小灯泡在电路中的主要作用显示电路中导体电阻的大小，保护电路；
选取A、C导体进行实验时，导体的材料、长度相同，横截面积不同，发现接入C导体时，电流表的示数比接入A导体时更大，故说明导体的电阻与导体的横截面积有关；实验中采用的是控制变量法；
探究电阻的大小与长度的关系，运用控制变量法，要控制导体的材料和横截面积一定，故选取A、B导体进行实验；
若把A、B两导体首尾相连后再接入电路M、N两端，两导体串联后的电阻值等于AB两导体的电阻之和，即电阻变大，电路中的电流变小，电流表示数变小；
选择C和D导体实验，发现电阻不一样，因为导体的电阻还与导体的材料有关。
故答案为：电阻；保护电路；横截面积；控制变量；；变大；长度；材料。
电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
小灯泡在电路中的主要作用是显示电路中导体电阻的大小，防止电路发生短路，保护电路；
影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
串联电路的电阻关系：；
电阻的大小与导体的材料有关。
探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。


22.【答案】断开  不能  电压表的正负接线柱接反了    实验结论具有偶然性  用不同规格的灯泡进行多次实验


【解析】解：为了安全，连接电路时，开关必须要断开；
电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样会导致电压表的正负接线柱接反；
根据阳阳同学的实验数据可以得出的结论是：；
只根据一组数据得出结论是有偶然性，所以为了避免偶然性，寻找普遍规律，要选择不同规格的灯泡进行多次实验。
故答案为：断开；不能；电压表的正负接线柱接反了；；实验结论具有偶然性；用不同规格的灯泡进行多次实验。
为了安全，连接电路时，开关必须断开；
电流要从电压表的正接线柱流入，从电压表的负接线柱流出；
根据表格数据得出结论；
实验数据只有一组，由此得出的结论具有偶然性，所以为了寻找普遍规律，阳阳应该选择不同规格的灯泡进行多次实验。
该题主要考查了探究串联电路电压的规律，是一道好题。


23.【答案】解：由图可知，与并联，电流表测干路电流，电流表测电流；
因为并联电路中各支路两端电压相等，且等于电源电压，因此灯泡、两端的电压都为3V；
因为并联电路中干路电流等于各支路电流之和，因此电流表的示数大于电流表的示数，而两电流表指针偏转角度相同，因此电流表量程为，分度值为，示数为，即通过的电流为；电流表量程为，分度值为，示数为；
则通过的电流：；
工作过程中灯丝突然烧断，此时电路为的基本电路，电流表和都测量电路电流，因此两表示数相等，而并联电路中，各支路互不影响，因此都为。
答：灯泡、两端的电压都是3V；
通过灯泡、的电流分别是、；
若在工作过程中灯丝突然烧断，电流表、的示数分别是、。


【解析】由图可知，与并联，电流表测干路电流，电流表测电流；
根据并联电路的电压关系可知灯泡、两端的电压；
根据并联电路的电流规律，由图乙所示电流表确定电流表量程与分度值，读出电流表示数。
根据并联电路的电流关系求出流过灯泡的电流。
根据并联电路的特点进行分析，即各用电器工作状态互不影响。
本题主要考查学生对并联电路电流规律掌握和运用，考查了电流表的读数，确定电流表的测量对象、确定电流表的量程是本题解题的关键。


24.【答案】解：
水的体积，
由可得水的质量：
，
水吸收的热量：
；
由题知，，
液化石油气完全燃烧发出的热量：
，
由得需要石油气的质量：
。
答：水吸热是；
需消耗液化石油气的质量是。


【解析】知道水的体积，利用密度公式求水的质量，又知道水的比热容、水的初温和末温，利用吸热公式计算水吸收的热量；
由题知，液化石油气完全燃烧放热的被水吸收，即可求液化石油气完全燃烧放出的热量，又知道液化石油气的热值，利用求需要液化石油气的质量。
本题考查了密度公式、吸热公式、燃料完全燃烧放热公式的应用，注意利用好条件：液化石油气完全燃烧放热的被水吸收，即。
