2021年天津市津南区九年级上学期物理期中考试试卷

这是一份2021年天津市津南区九年级上学期物理期中考试试卷，共16页。试卷主要包含了单项选择题，多项选择题，填空题，计算题，作图题，实验题等内容，欢迎下载使用。

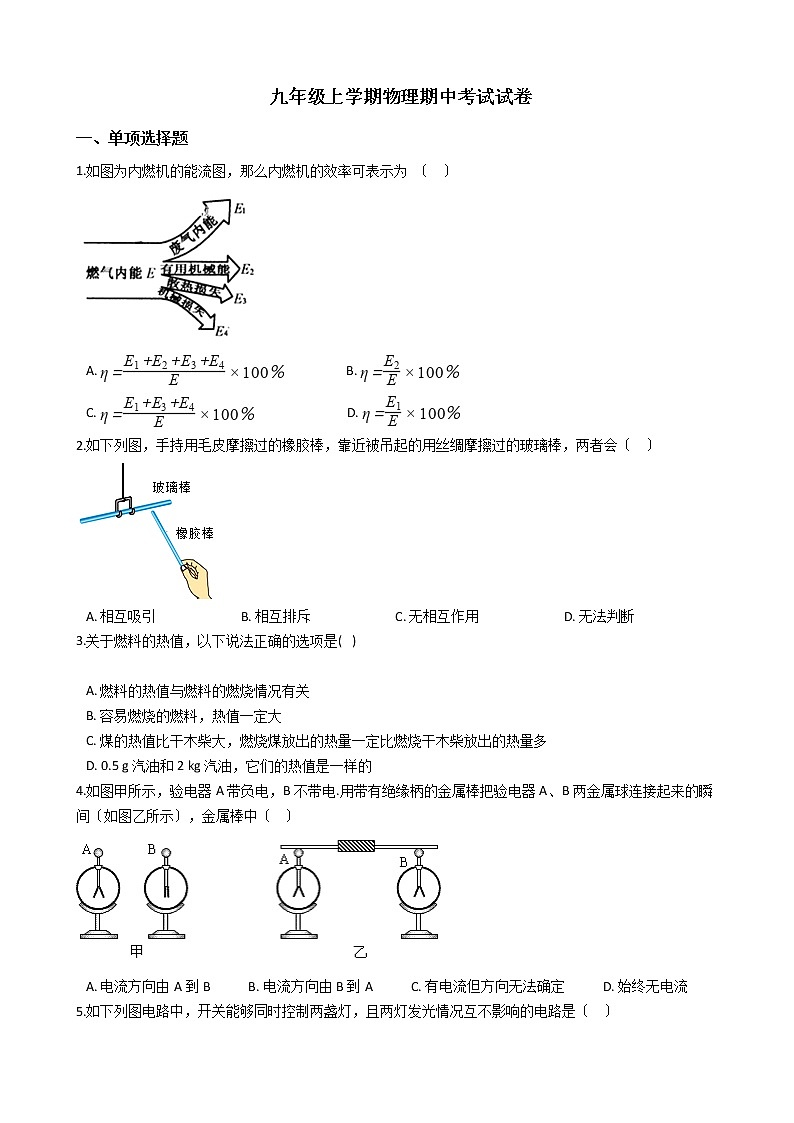

 九年级上学期物理期中考试试卷
一、单项选择题
1.如图为内燃机的能流图，那么内燃机的效率可表示为 〔   〕

A.                    B.
C.                             D.
2.如下列图，手持用毛皮摩擦过的橡胶棒，靠近被吊起的用丝绸摩擦过的玻璃棒，两者会〔   〕

A. 相互吸引                          B. 相互排斥                          C. 无相互作用                          D. 无法判断
3.关于燃料的热值，以下说法正确的选项是(   )

A. 燃料的热值与燃料的燃烧情况有关
B. 容易燃烧的燃料，热值一定大
C. 煤的热值比干木柴大，燃烧煤放出的热量一定比燃烧干木柴放出的热量多
D. 0.5 g汽油和2 kg汽油，它们的热值是一样的
4.如图甲所示，验电器A带负电，B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间〔如图乙所示〕，金属棒中〔   〕

A. 电流方向由A到B           B. 电流方向由B到A           C. 有电流但方向无法确定           D. 始终无电流
5.如下列图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是〔   〕
A.           B.           C.           D.
6.两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，那么通过两者的电流〔  〕
A. 亮的电流大                       B. 暗的电流大                       C. 两者电流相等                       D. 无法比较
7.如下列图，能直接测量通过灯L1电流的电路是〔   〕
A.     B.
C.        D.
8.以下物体中不能够导电的是〔   〕
A. 人体                                    B. 铅笔芯                                    C. 石墨                                    D. 陶瓷
9.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是〔   〕
A.                                               B.
C.                                           D.

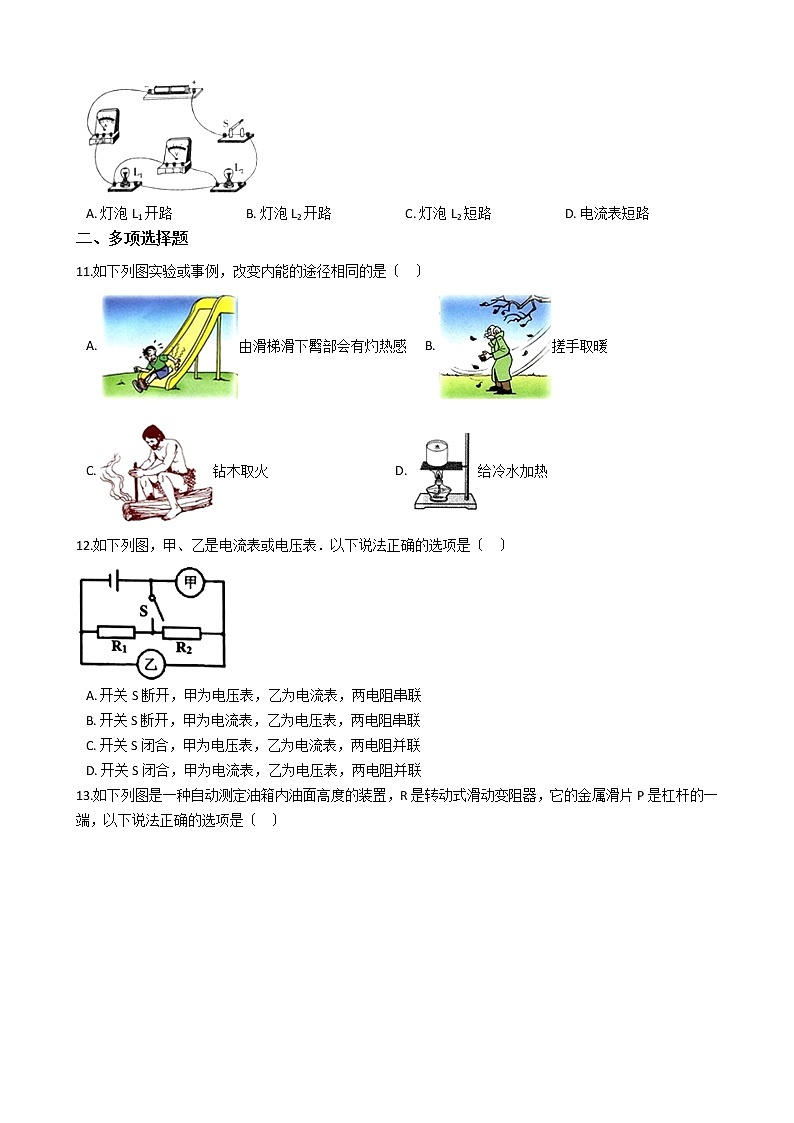

10.在如下列图的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，那么该电路故障可能是〔   〕

A. 灯泡L1开路                       B. 灯泡L2开路                       C. 灯泡L2短路                       D. 电流表短路
二、多项选择题
11.如下列图实验或事例，改变内能的途径相同的是〔   〕
A. 由滑梯滑下臀部会有灼热感     B. 搓手取暖
C. 钻木取火                                       D. 给冷水加热
12.如下列图，甲、乙是电流表或电压表．以下说法正确的选项是〔   〕

A. 开关S断开，甲为电压表，乙为电流表，两电阻串联
B. 开关S断开，甲为电流表，乙为电压表，两电阻串联
C. 开关S闭合，甲为电压表，乙为电流表，两电阻并联
D. 开关S闭合，甲为电流表，乙为电压表，两电阻并联
13.如下列图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，以下说法正确的选项是〔   〕

A. 电路中R和R0是串联的                                        B. 油量表是由电流表改装而成的
C. 油位越高，流过R的电流越大                              D. 油位越低，R0两端的电压越小
三、填空题
14.盛夏时节，百花绽放，空气中弥漫着花的香味，这是________现象；固体很难被压缩，是因为固体分子间存在________的缘故。
15.枯燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了       ， 从而具有了      轻小物体的性质．
16.如下列图是汽油机的________冲程。一台某型号单缸四冲程汽油机的飞轮转速是1200r/min，那么汽油机每分钟对外做功________次。

17.在我国，家庭电路的电压是________V；有一串节日小彩灯是50只小灯泡串联组成，每只小灯泡两端的电压是________V。
18.小夏在探究“物质的放热能力与哪些因素有关〞时，分别用质量相等的甲、乙两种液体进行了实验，并用图像对实验数据进行了处理，如下列图．实验中，两种液体在相同时间内放出的热量相等．分析图像可以得出:分析图像可知________(填“甲〞或“乙〞)物质为水，在降低相同温度的情况下，甲所需的时间比乙所需的时间________(填“长〞或“短〞)．

19.某反恐小组的拆弹专家在撤除恐怖分子设置在飞机上的爆炸装置，如图，此时指示灯________(选填“不亮〞或“亮〕；假设使起爆器不能工作，应剪断撤除的导线是________〔选填“a〞或“b〞).

四、计算题
20.把质量为2kg，温度为30℃的铝块加热到100℃，铝块吸收的热量是多少？[c铝=0.88×103J/(kg·℃)]。
五、作图题
21.如下列图，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙 灯亮。请在方框内画出电路图,并在实物图中连线。

六、实验题
22.在“探究影响导体电阻大小的因素〞实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关；
猜想二：导体电阻跟导体粗细有关；
猜想三：导体电阻跟导体材料有关。
同学们想利用如图的电路和表中的导体验证上述猜想。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
〔1〕请将猜想一的实验设计思路补充完整。选取________和________相同、________不同的导体，分别将其接入如图电路中。通过比较电路中________的大小，判断导体电阻的大小。
〔2〕验证猜想三时，假设需比照三个实验数据，那么应从上表中选取导体________〔填写导体代号来进行实验〕。

23.探究“电流与电压和电阻的关系〞：
实验电路
⑴请根据图〔甲〕中电路图，用笔画线代替导线将实物图〔乙〕连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。

实验步骤
⑵探究“电流与电压的关系〞时，某小组在ab间接入电阻R1 ， 移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图〔丙〕所示，为________A．另一小组使用其它阻值的电阻R2 ， 测量数据如表二所示，根据两组数据描绘出相应的I—U图象________。

表一〔R1〕
U/V
1.0
2.0
3.0
I/V
0.20

0.60
表二〔R2〕
U/V
0.8
1.6
2.6
I/V
0.08
0.16
0.26








实验结论
⑶根据描绘出的I—U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成________；其中图线________表示的是R1的I—U图象。
问题讨论
⑷探究“电流与电压的关系〞时，进行了多组数据的测量，其目的是为了________〔填字母序号〕。
A．寻找普遍规律      B．取平均值减小误差
⑸某同学继续探究“电流与电阻的关系〞时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法________〔选填“正确〞或“错误〞〕，理由是________。
24.小明同学用如图甲所示电路来探究并联电路的电流特点，请你完成以下内容：

〔1〕实验中，应选两个规格________〔选填“相同〞或“不相同〞〕的小灯泡；
〔2〕在连接电路时，开关应处于________状态；
〔3〕要正确测量干路电流，他应将电流表串联在图甲中的________〔选填“A〞、“B〞或“C〞〕点；接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示的现象，原因是：________；
〔4〕设计出实验记录表格。
25.小浩同学有两个未知阻值的电阻R1和R2 ， 想比较两个电阻阻值的大小，现只找到如下器材：一个电压不变的电源，一个表盘数字已经模糊，但刻度清晰的电压表〔量程足够大〕，两个开关，假设干导线。
〔1〕请你设计一个能够比较R1 ， R2阻值大小的可行电路，并将相应的电路图画在方框内〔要求：只能选用上述提供的实验器材，电路连接好后各元件的连接位置不得改变〕；
〔2〕根据你设计的电路，写出比较电阻R1和R2阻值大小的实验步骤。



答案解析局部
一、单项选择题
1.【答案】 B
【解析】【解答】内燃机的效率是内燃机做的有用功和燃料放出的总热的比值，图像中有用机械能为E2，燃料放出的总热为E，那么热机效率为， B符合题意。
故答案为：B.
【分析】内燃机做的有用机械能和燃料放出的总热的比值就是热机效率。
2.【答案】 A
【解析】【解答】用丝绸摩擦玻璃棒，玻璃棒上带正电；用毛皮摩擦过的橡胶棒带负电；由于异种电荷相互吸引，用丝绸摩擦过的玻璃棒靠近用毛皮摩擦过的硬橡胶棒，它们会相互吸引。
故答案为：A。

【分析】不同物体相互摩擦使物体带电，电荷间异种电荷相互吸引。
3.【答案】 D
【解析】【分析】1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料是否容易燃烧无关，A错误；煤的热值比干木柴的大，完全燃烧相同的煤和干木材时，煤放出的热量多，但不是燃烧煤放出的热量一定比燃烧干木柴放出的热量多，质量和燃烧情况没有确定

B错误；与燃料的质量、燃烧程度等均无关
C错误；燃料的热值只与燃料的种类有关，与燃料的质量无关
故D正确。
【点评】解决此题的关键是熟知燃料的热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
4.【答案】 B
【解析】【解答】解：当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B使验电器B也带上了电．由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，故电流方向由B到A，B符合题意.
故答案为： B．
【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．
5.【答案】 B
【解析】【解答】解：〔1〕开关能够同时控制两盏灯，电路既可以串联又可以并联，但并联时开关必须在干路上；〔2〕两灯发光情况互不影响，两灯应该是并联的．综上可知，符合要求的电路应该是并联电路，并且开关在干路上．由图可知，A是串联；B是并联电路，并且开关在干路上，C是并联电路，但开关在支路上．D是串联．应选B．
【分析】〔1〕串联电路：电流只有一条路径，各用电器相互影响，只需要一个开关就可以控制所有的电器；〔2〕并联电路：电流有多条电路，各用电器互不影响，干路开关控制整个电路，支路开关控制各自的支路．
6.【答案】 C
【解析】【解答】由题知，两个灯串联在电路中，因为串联电路的电流处处相等，所以通过二者的电流相等．
故答案为：C．
【分析】知道两灯串联，根据串联电路的电流特点分析判断．
7.【答案】 D
【解析】【解答】A．图中两灯泡并联，电流表测干路电流，A不符合题意；
B．图中两灯泡并联，电流表与灯泡L1串联，但正负接线柱接反了，B不符合题意；
C．图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱接法正确，可直接测量通过灯L2的电流，C不符合题意；
D．图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接法正确，可直接测量通过灯L1的电流，D符合题意。
故答案为：D。

【分析】电流表和所测量的位置串联。
8.【答案】 D
【解析】【解答】根据常见导体和绝缘体可将选项分为：属于导体的有人体、铅笔芯、石墨；属于绝缘体的是陶瓷。
故答案为：D。

【分析】不容易导电的物体是绝缘体，陶瓷、塑料等是绝缘体。
9.【答案】 A
【解析】【解答】A、图中滑片向左移动时，电阻丝接入局部变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入局部变长，接入电路中的电阻变大，不符合题意。
故答案为：A。
【分析】滑动变阻器要起到改变电阻的作用应一上一下接入电路中，要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个.
10.【答案】 A
【解析】【解答】解：由图可知，两灯串联，电压表测量L1两端的电压；
闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路．故A正确．
应选A．
【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障．
二、多项选择题
11.【答案】 A,B,C
【解析】【解答】A．由滑梯上滑下臀部会有灼热感，是克服摩擦做功，使物体的内能增大；
B．搓手取暖是克服摩擦做功，使物体的内能增大；
C．钻木取火是克服摩擦做功，使物体的内能增大；
D．给冷水加热是热量发生了转移，是通过热传递的方式改变内能；
综上所述可知，改变内能的途径相同的是ABC。
故答案为：ABC。

【分析】吧物体间相互摩擦改变内能，是做功的方式，温度不同的物体间通过热传递改变内能。
12.【答案】 B,C
【解析】【解答】A．开关S断开，甲为电压表，乙为电流表时，电压表串联在电路中，相当于开路，电路不能正常工作，A不符合题意；
B．开关S断开，甲为电流表，乙为电压表时，电流依次经过电流表和两个电阻，所以两电阻串联，此时电压表测电源电压，B符合题意；
C．开关S闭合，甲为电压表，乙为电流表时，电流有两条路径，一条经开关后经过R1 ， 另一条经开关后，再经过R2和电流表乙，那么两电阻并联，C符合题意；
D．开关S闭合，甲为电流表，乙为电压表时，电阻R2被短路，只有一个电阻可以工作，D不符合题意．
故答案为：BC

【分析】根据电路的连接，电压表和用电器并联，电流表和用电器串联使用。
13.【答案】 A,C,D
【解析】【解答】AB．电压表应该并联在用电器两端，电流表应该串联在电路中，由电路图可知，油量表是电压表改装的，所以两个电阻是串联的，A符合题意，B不符合题意；
C．油位越高，滑动变阻器R的阻值越小，所以总电阻减小，总电压不变，由欧姆定律可知电路中电流增大，C符合题意；
D．油位越低，滑动变阻器R的阻值越大，根据串联分压规律，其电压增大，总电压一定，R0两端的电压会减小，D符合题意。
故答案为：ACD。

【分析】在串联电路中，电压表和用电器并联；电阻变大时，电流减小，变大的电阻分压变大。
三、填空题
14.【答案】 扩散；斥力
【解析】【解答】由于分子在不停地做无规那么运动，所以我们会闻到花的香味，这就是扩散现象。固体很难被压缩，说明分子间存在斥力。
【分析】闻到气味是分子不停的运动现象，分子运动形成扩散；分子间存在引力和斥力。
15.【答案】 电荷；吸引
【解析】【解答】解：化纤衣服与人体摩擦，摩擦起电，使衣服带有了电荷，由于带电体能够吸引轻小物体．所以带电的衣服会将细小的物体灰尘吸附在它上面，造成了衣服比较容易脏．
故答案为：电荷；吸引．
【分析】通过衣服容易脏，可以确定衣服吸引了轻小物体，由此联想到化纤衣服与人体会发生摩擦而起电．
16.【答案】 压缩；600
【解析】【解答】从图中可以看到，进气门、排气门都关闭，活塞向上运动，那么这是汽油机的压缩冲程；由于飞轮转两转经历一个工作循环，四个冲程，对外做功一次，那么汽油机每分钟转1200r，对外做功的次数是
【分析】汽油机的气门关闭、活塞上行，是压缩冲程；飞轮的转数是做功数的2倍。
17.【答案】 220；4.4
【解析】【解答】我国家庭电路的电压是220V，50只小灯泡串联，根据串联分压规律，由于每只小灯泡的规格相同，所以分得电压相同，每只小灯泡两端的电压
【分析】我国家庭电路的电压是220V；串联电路中总电压等于各用电器电压之和。
18.【答案】 甲；长
【解析】【解答】时间相等时，两种液体放出的热量相等，由图示可以看出，乙液体的温度降低的快，甲液体温度降低慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，它的比热容小；所以，甲液体的比热容大，所以甲、乙两种液体中，一种液体是水，那么这种液体一定是甲液体，由图可知：甲液体温度降低的慢，在降低相同温度的情况下，甲所需的时间比乙所需的时间长．
【分析】质量相同时，物体放热降温，比热容越大，温度变化越小，降温慢。
19.【答案】 亮；a
【解析】【解答】分析电路图，导线b将起爆器短路，电流从电源的正极出发，经灯泡、导线a和b回到负极，此时指示灯亮；从图中可知，a导线是电流的必经之路，一旦断开，整个电路将不能接通，因此，为使其停止工作应剪断线a．
【分析】有电流经过灯泡时，灯泡可以工作，当电路断开时，用电器不能工作。
四、计算题
20.【答案】 解：铝块吸收的热量是
答：铝块吸收的热量是1.232×105J。
【解析】【分析】根据比热容、质量和温度差，计算热量。
五、作图题
21.【答案】 解：如下列图：

【解析】【解答】由题意知，甲乙两个电灯并联，前门开关控制甲灯、后门开关控制电灯；即甲灯亮时表示前门有人；乙灯亮时，表示后面有人，实物电路图和电路图如以下列图所示：


【分析】〔1〕串联：把电路元件逐个顺次连接起来的电路，叫串联。〔串联电路中，各用电器相互影响〕
 并联：把电路元件并列地连接起来的电路，叫并联。〔并联电路中各用电器互不影响〕
〔2〕根据两灯连接方式和开关控制情况确定电路图，根据电路图，沿电流方向连接实物图。
六、实验题
22.【答案】 〔1〕材料；横截面积；长度；电流
〔2〕C、F、G
【解析】【解答】(1)猜想一是研究导体的电阻跟导体的长度的关系，所以在做实验时应控制除长度以外的其他因素相同，即材料与横截面积应相同，长度不同的导体进行实验，通过比较电路中的电流大小，从而判断电阻大小；(2)猜想三是验证导体的电阻与材料的关系，所以选用应是长度和横截面积相同，材料不同的导体，选代号为CFG的导体。
【分析】〔1〕探究导体的电阻跟长度的关系，选用材料与横截面积相同，长度不同的导体；通过电流大小判断电阻的大小；〔2〕探究导体的电阻与材料的关系，选用长度和横截面积相同，材料不同的导体进行实验。
23.【答案】 0.4；；正比；a；A；错误；没有控制电阻的电压不变
【解析】【解答】(1)使滑动变阻器的滑片P向右移动时，接入电路的电阻变大，故变阻器左下接线柱连入电路中，如下左所示：
；(2)当电压表示数为2.0V时，对应的电流值如图〔丙〕所示，电流表选用小量程，分度值为0.02A，电流为 0.4 A；(3)根据描绘出的I—U图象为过原点的直线，故可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；由欧姆定律得到，R1＝ ＝5Ω；
R2＝ ＝10Ω＞5Ω；
故电压相等时，通过R1的电流大，其中图线a表示的是R1的I—U图象；(4)探究“电流与电压的关系〞时，进行了多组数据的测量，其目的是为了寻找普遍规律，选A；(5)探究“电流与电阻的关系〞时，要控制电阻的电压不变，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Ω电阻换成10Ω电阻，闭合开关，直接读出电流值，由分压原理，电阻的电压大于2V，故这种做法错误，理由是没有控制电阻的电压不变。

【分析】〔2〕根据电流表选择的量程和指针位置测量电流；〔3〕在电阻一定时，通过导体的电流与导体两端的电压成正比；利用电压和电流的比值计算电阻；〔4〕探究电流和电压关系时，屡次实验可以探究普遍性；探究电流和电阻关系时，更换电阻后要保持电压表示数不变。
24.【答案】 〔1〕不相同
〔2〕断开
〔3〕C；电流表的正负接线柱接反了
〔4〕

通过 的电流/A
通过 的电流/A
总电流/A
1



2



3



【解析】【解答】(1)实验中，为了使结论具有普遍性，应该选用两个规格不相同的小灯泡。(2)为了保护电路，在连接电路时，应使开关处于断开状态。(3)电流表测干路电流，应使电流表串联在干路上，所以应将电流表串联在图中的C点。电流表指针反向偏转，说明电流表的正负接线柱接反了。(4)为了得出普遍性规律，需要屡次测量，根据测量的物理量，设计的表格如下表所示：

通过 的电流/A
通过 的电流/A
总电流/A
1



2



3




【分析】〔1〕探究并联电路电流规律时，选择不同规格的灯泡进行实验；〔2〕连接电路时，开关要断开；〔3〕电流表测量干路电流时，串联在干路上；电流表连接时，接线柱正入负出；〔4〕根据实验测量的电流，设计实验记录表。
25.【答案】 〔1〕解：如下列图：


〔2〕①闭合S1、S2 ， 电阻R1短路，电压表的示数就是电源电压，记录此时电压表指针偏转的格数N1；②闭合S1 ， 断开S2 ， 当两电阻串联，电压表测R2的电压，记录此时电压表指针偏转的格数N2；在①中电阻R1短路，电路为R2的简单电路，电压表测电源电压U；
在②中，两电阻串联，电压表测R2的电压U2 ， 根据串联电路电压的规律，电阻R1两端的电压为U1=U﹣U2
因使用电压表同一量程，故电压之比等于指针偏转的格数的比，根据分压原理
假设N1﹣N2>N2 ， 那么R1>R2；
假设N1﹣N2＜N2 ， 那么R1＜R2；
假设N1﹣N2=N2 ， 那么R1=R2。
【解析】【解答】(1)电路图如下：
；(2)①闭合S1、S2 ， 电阻R1短路，电压表的示数就是电源电压，记录此时电压表指针偏转的格数N1；②闭合S1 ， 断开S2 ， 当两电阻串联，电压表测R2的电压，记录此时电压表指针偏转的格数N2；在①中电阻R1短路，电路为R2的简单电路，电压表测电源电压U；
在②中，两电阻串联，电压表测R2的电压U2 ， 根据串联电路电压的规律，电阻R1两端的电压为U1=U﹣U2
因使用电压表同一量程，故电压之比等于指针偏转的格数的比，根据分压原理
假设N1﹣N2>N2 ， 那么R1>R2；
假设N1﹣N2＜N2 ， 那么R1＜R2；
假设N1﹣N2=N2 ， 那么R1=R2。

【分析】〔1〕在串联电路中，各电阻的分压和等于电源电压，电阻越大， 分压越大；〔2〕根据串联电路电压规律，计算分压，根据分压大小，比较电阻大小。
