2021年山东省潍坊市九年级上学期物理期中考试试卷

这是一份2021年山东省潍坊市九年级上学期物理期中考试试卷，共20页。试卷主要包含了单项选择题，多项选择题，作图题，综合题，实验题，计算题等内容，欢迎下载使用。

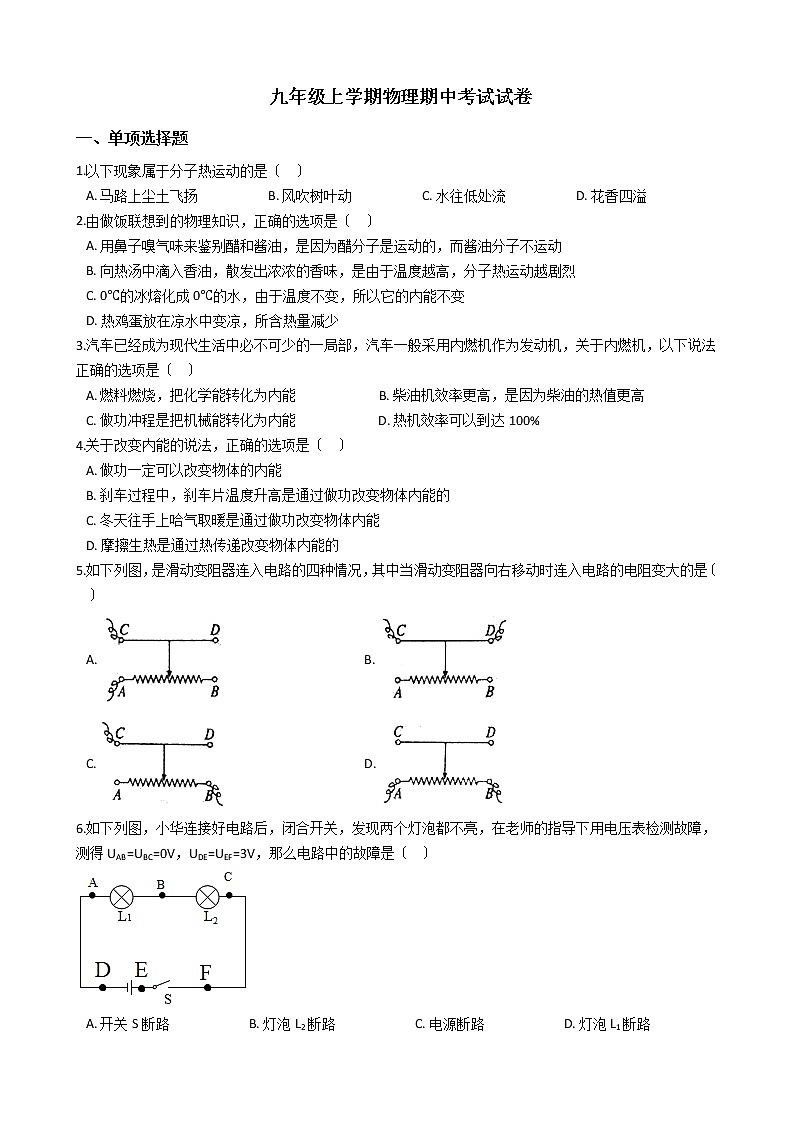

 九年级上学期物理期中考试试卷
一、单项选择题
1.以下现象属于分子热运动的是〔   〕
A. 马路上尘土飞扬                      B. 风吹树叶动                      C. 水往低处流                      D. 花香四溢
2.由做饭联想到的物理知识，正确的选项是〔   〕
A. 用鼻子嗅气味来鉴别醋和酱油，是因为醋分子是运动的，而酱油分子不运动
B. 向热汤中滴入香油，散发出浓浓的香味，是由于温度越高，分子热运动越剧烈
C. 0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变
D. 热鸡蛋放在凉水中变凉，所含热量减少
3.汽车已经成为现代生活中必不可少的一局部，汽车一般采用内燃机作为发动机，关于内燃机，以下说法正确的选项是〔   〕
A. 燃料燃烧，把化学能转化为内能                         B. 柴油机效率更高，是因为柴油的热值更高
C. 做功冲程是把机械能转化为内能                         D. 热机效率可以到达100%
4.关于改变内能的说法，正确的选项是〔   〕
A. 做功一定可以改变物体的内能
B. 刹车过程中，刹车片温度升高是通过做功改变物体内能的
C. 冬天往手上哈气取暖是通过做功改变物体内能
D. 摩擦生热是通过热传递改变物体内能的
5.如下列图，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是〔   〕
A.                                             B.
C.                                            D.
6.如下列图，小华连接好电路后，闭合开关，发现两个灯泡都不亮，在老师的指导下用电压表检测故障，测得UAB=UBC=0V，UDE=UEF=3V，那么电路中的故障是〔   〕

A. 开关S断路                        B. 灯泡L2断路                        C. 电源断路                        D. 灯泡L1断路

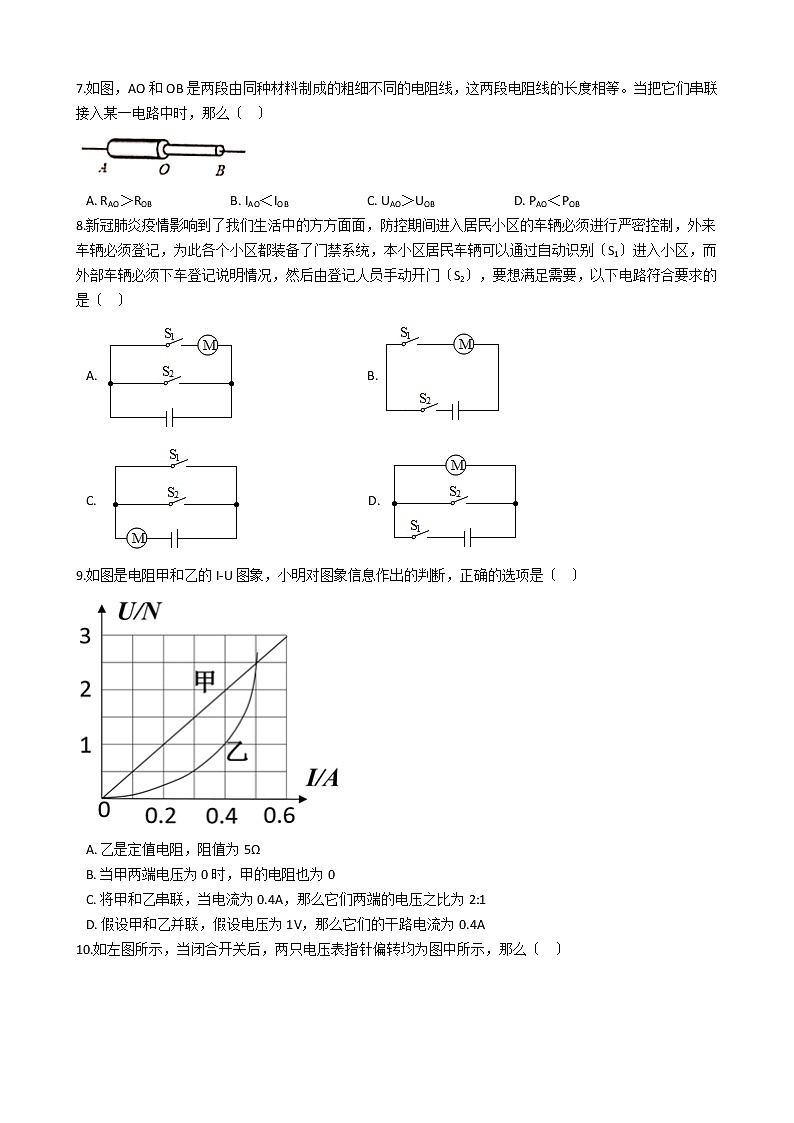

7.如图，AO和OB是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等。当把它们串联接入某一电路中时，那么〔   〕

A. RAO＞ROB                        B. IAO＜IOB                        C. UAO＞UOB                        D. PAO＜POB
8.新冠肺炎疫情影响到了我们生活中的方方面面，防控期间进入居民小区的车辆必须进行严密控制，外来车辆必须登记，为此各个小区都装备了门禁系统，本小区居民车辆可以通过自动识别〔S1〕进入小区，而外部车辆必须下车登记说明情况，然后由登记人员手动开门〔S2〕，要想满足需要，以下电路符合要求的是〔   〕
A.                                        B.
C.                                      D.
9.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的选项是〔   〕

A. 乙是定值电阻，阻值为5Ω
B. 当甲两端电压为0时，甲的电阻也为0
C. 将甲和乙串联，当电流为0.4A，那么它们两端的电压之比为2:1
D. 假设甲和乙并联，假设电压为1V，那么它们的干路电流为0.4A
10.如左图所示，当闭合开关后，两只电压表指针偏转均为图中所示，那么〔   〕

A. R2两端电压为2V         B. R1两端电压为10V         C. 电源两端电压为12V         D. R2两端电压为8V
二、多项选择题
11.如下列图，对于图片中所描述的物理过程，以下分析中正确的选项是〔   〕
A. 厚玻璃筒内的空气被压缩时，空气的温度降低
B. 瓶子内的空气推动塞子跳起时，空气的温度升高，内能增加
C. 试管内的水蒸气推动塞子冲出时，内能转化为机械能
D. 汽缸内的气体推动活塞向下运动时，气体的内能减少
12.根据表1、表2和提供的资料〔在1标准大气压下〕，判断以下说法中正确的选项是〔   〕
表1：几种物质的比热容
物质
比热容[J/〔kg·℃〕]
水
4.2×103
冰
2.1×103
干泥土
0.84×103
表2：几种燃料的热值
燃料
热值〔J/kg〕
干木柴
约1.2×107
无烟煤
约3.4×107
汽油
约4.6×107
A. 从一桶水中取出一杯水，比热容依然是4.2×103J/〔kg·℃〕
B. 相同质量的水和冰，升高相同的温度，吸收相同的热量
C. 相同质量的水和干泥土升高相同的温度，水吸收的热量较多
D. 煤的热值比干木柴的大，因此煤燃烧过程中一定比干木柴燃烧过程中放出的热量多
13.如下列图的电路，电源电压不变，闭合开关S1 ， 灯L1发光，再闭合开关S2 ， 以下说法正确的选项是〔   〕

A. 灯L1变暗                 B. 电压表示数不变                 C. 电流表示数不变                 D. 电流表示数变大
14.在如下列图的电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片往左移动过程中，以下说法正确的选项是〔   〕

A. 电流表的示数变大                                              B. 电压表的示数变小
C. 电压表与电流表的示数之比不变                         D. 电压表与电流表的示数之比变大
15.小明用伏安法测小灯泡的电阻，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V〞字样。实验得到小灯泡的 图象如图乙所示。以下分析正确的选项是〔   〕

A. 小灯泡的电阻是变化的
B. 小灯泡的电阻约为12.7Ω
C. 小灯泡两端电压为2.0V时，流过滑动变阻器的电流为0.22A
D. 电压表的示数为3.8V时，滑动变阻器两端的电压为3.8V
三、作图题
16.根据电路图，连接好实物图。

17.如下列图实物电路，在原图上只改动一条线，使电流表测干路电流，开关控制整个电路，在改动的导线上打“ 〞，然后画线重新连接。

四、综合题
18.阅读短文，答复以下问题：
酒精浓度检测仪
根据世界卫生组织的统计，大约 的交通事故与酒后驾驶有关。我国刑法规定，从2021年5月1日起，驾驶员醉酒后驾车要负刑事任。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员讲行现场检测。
酒精测试仪中装有酒精气体传感器。如图甲所示，是酒精测试仪的简化电路图，图中酒精气体传感器是一种气敏电阻 ，它的阻值随酒精气体浓度的变化而变化，如图乙所示，从而引起电路中电流和电压的变化， 为定值电阻，电源电压为9V。

〔1〕喝过酒的人，距离很远就能闻到满身酒气，是因为发生了________。
〔2〕如图乙所示，气敏电阻 随着酒精气体浓度的增大而________〔选填“增大〞、“减小〞或“不变〞 〕；电压表示数随着酒精气体浓度的增大而________〔选填“增大〞、“减小〞或“不变〞 〕。
〔3〕如果要想把电压表改装成酒精测试仪显示器，需要进行校准，在不喝酒吹气的情况下，电压表示数为3V，那么 的阻值为________，根据实际情况电压表应该选择的量程是________〔选填“0～3V〞或者“0～15V〞 〕
五、实验题
19.小强是一个喜欢思考的同学，他随家人到海边玩要时，发现阳光下的海水和岸边的沙子温差很大，于是，他带回一些岸边的沙子想比较沙子和水这两种物质吸热能力的差异。他设计如图甲所示的实验装置，所使用仪器规格也完全相同，请你来帮他完成实验：

〔1〕在两个完全相同的烧杯中分别装入________〔选填“质量〞或“体积〞〕、初温都相同的水和沙子；
〔2〕在实验时只要控制________〔选填“加热时间〞或“温度变化〞〕相同就可以确定水和沙子吸收了相同的热量；加热完成后只要比较他们________〔选填“加热时间〞或“温度变化〞〕的多少就可以比较出沙子和水吸热能力差异；
〔3〕小强根据实验数据，做出如所示图象，由图象可知，________〔选填甲/乙〕的比热容大。
20.小艺探究影响电阻大小的因素：
次序
材料
长度/cm
直径/mm
电流/A
1
镍铬合金
60
0.36
0.22
2
镍铬合金
60
0.51
0.24
3
康铜丝
60
0.36
0.24
4
铁铝合金
60
0.36
0.20

〔1〕.实验中，连接电路时开关应该      ；
〔2〕.实验中通过      反映电阻的大小，这里用到的实验方法是      ；
〔3〕.小艺选用了更合理的实验方案进行实验，下表是她的实验数据，为了研究电阻与材料的关系，应该比较哪三次实验数据      ；
〔4〕.为了研究电阻与导体长度的关系，小艺从已有的四根导体中任选一根，进行了以下三种操作，你认为可行的是_____〔选填编号〕。
A.分别将导体的 、 、 和全部长度接入电路测量电流
B.先将整根导体接入电路测量电流，再将导体拉长接入电路测量电流
C.先将整根导体接入电路测量电流，再将导体对折接入电路测量电流
21.某实验探究小组用图甲所示电路测小灯泡的电阻：

〔1〕如图甲所示，闭合开关前，滑动变阻器连入电路时滑片应位于________端〔选填“ 〞或“ 〞端〕，目的是________；
〔2〕闭合开关后，发现灯泡不亮，以下分析正确的选项是______；
A.假设电压表有示数，电流表无示数，滑动变阻器断路
B.假设电流表有示数，电压表无示数，那么灯泡短路
C.假设电压表有示数，电流表无示数，那么灯泡短路
〔3〕排除故障后，闭合开关后，电流表、电压表都有示数，但示数都很小，灯泡也不亮，这种情况下实验下一步的操作是________；
〔4〕移动滑动变阻器的滑片进行第二次测量时，电表示数如图乙所示，请完成第二次的实验数据；
次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.24
4.17
2
________
________
________
3
2.0
0.32
6.25
〔5〕经过三次测量，得出三组数据后，小华发现小灯泡的电阻差距很大，而且呈现逐渐变大的趋势，不能用误差来解释，产生这种现象的原因是________。
22.为“探究电流与电阻的关系〞小旋设计了如下列图的电路图，并进行了4次实验，电源电压恒定为6V。

试验次数
1
2
3
4
电阻R/Ω
30
20
10
5
电流I/A
0.1
0.15
0.3
0.6
〔1〕.实验过程中，保持滑动变阻器滑片位置不动，当定值电阻由20Ω更换为10Ω后，闭合开关S，电压表的示数会      〔选填“变大〞、“变小〞或“不变〞〕，此时需将滑片P向      〔选填“A〞或“B〞〕端移动。根据表中数据所示直到电压表的示数到达      V，再读出此时电流表的示数并记录，滑动变阻器在该实验中除保护电路外，主要作用是      。
〔2〕.分析表中实验数据，可以得出实验结论：      。
〔3〕.本实验中的滑动变阻器，应该是选取的规格是__。
A.“50Ω 1.0A〞
B.“50Ω 0.5A〞
C.“20Ω 1.0A〞
D.“20Ω 0.5A〞
六、计算题
23.用相同的电加热器分别给相同质量的水和煤油加热，经过5分钟，水吸收的热量为4.2×103J的热量。温度变化如下列图〔水的比热容大于煤油的比热容〕。

求：
〔1〕水的质量？
〔2〕煤油的比热容？
24.滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小。小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示，电源两端电压U为6V且保持不变，小灯泡电阻R1为10Ω〔不考虑温度对灯丝电阻的影响〕滑动变阻器的规格“50Ω 0.5A〞，开关S闭合后，求：

〔1〕滑片滑到阻值最大处，求流过小灯泡的电流？
〔2〕为保证电路平安，求滑动变阻器接入电路的最小阻值？
25.为预防病毒交叉感染，小赫妈妈利用家里煤气灶烧水并对小赫每天带去学校的钢制饭盒进行消毒处理，把质量为0.5kg的饭盒浸入1.5kg的水中加热至水沸腾〔在一个标准大气压下〕，小赫记录了某一天室温为25℃；烧水前后家用煤气表的示数，分别如图甲、乙所示。[c水=4.2×103J/(kg⋅℃)；c钢=0.46×103J/(kg⋅℃)；煤气的热值为q=4.2×107J/]

求：
〔1〕加热至水沸腾过程中饭盒吸收的热量；
〔2〕由煤气表可知，小华家烧水所需煤气完全燃烧放出的热量；
〔3〕试计算用此煤气灶烧水并对饭盒进行消毒处理的热效率。〔保存一位小数〕
26.如图甲所示，电阻R=10Ω，闭合开关，滑动变阻器的滑片从 端移动到 端的过程中，电流表示数变化范围为0.6A～0.1A。求：

〔1〕电源电压；
〔2〕滑动变阻器的最大阻值；
〔3〕在图甲电路的根底上，增加一根导线改装成如图乙所示的电路。当滑片滑到 端时电流表的示数。

答案解析局部
一、单项选择题
1.【答案】 D
【解析】【解答】马路上尘土飞扬、风吹树叶动、水往低处流是物体的机械运动，不属于分子的运动。花香四溢是花香分子运动到空气中被人们闻到了，属于分子的热运动。ABC不符合题意；D符合题意。
故答案为：D。

【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
2.【答案】 B
【解析】【解答】A．醋分子和酱油分子都在不断地做无规那么运动，A不符合题意；
B．向热汤中滴入香油是由于温度越高热运动越剧烈，所以会散发出浓浓的香味，B符合题意；
C．0℃的冰熔化成0℃的水，需要吸收热量，内能变大，但温度不变，C不符合题意；
D．热量是一过程量，描述它的术语是“吸收〞和“放出〞，不能说所含热量减少，而鸡蛋变凉是放出热量，内能减少，D不符合题意。
故答案为：B。

【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
3.【答案】 A
【解析】【解答】A．燃料燃烧时，把化学能转化为内能，A符合题意；
B．柴油机的效率比汽油机的效率高，是因为柴油机损失的能量较少，并不是因为柴油的热值高，B不符合题意；
C．内燃机工作时，压缩冲程将机械能转化为内能，而做功冲程是将内能转化为机械能，C不符合题意；
D．热机在工作时不可防止地有能量的损耗与散失，故热机的效率不可能到达100%，D不符合题意。
故答案为：A。

【分析】燃料的热值指的是1千克的燃料完全燃烧释放的热量，燃料的热值越大，单位质量的热量完全燃烧释放的热量多；燃烧为化学变化，消耗化学能转化为内能。
4.【答案】 B
【解析】【解答】A．将物体提高，克服重力做了功，物体重力势能增大，但物体内能不变，A不符合题意；
B．汽车刹车过程中，刹车片克服摩擦做功，刹车片的温度升高，属于做功改变物体的内能，B符合题意；
C．冬天往手上哈气取暖，手的温度升高，是热传递改变了物体的内能，C不符合题意；
D．摩擦生热是克服摩擦做功，机械能转化为内能，是通过做功改变物体内能的，D不符合题意。
故答案为：B。

【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
5.【答案】 A
【解析】【解答】要使P向右移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长。
A．接线柱 、 接入电路，当滑片P向右移动时，接入电路的电阻丝 的长度变长，所以电路中的电阻变大，符合题意；
B．接线柱 、 接入电路，没有电阻丝接入电路，当滑片P向右移动时，电路中的电阻不变，不符合题意；
C．接线柱 、 接入电路，当滑片P向右移动时，接入电路的电阻丝 的长度变短，所以电路中的电阻变小，不符合题意；
D．接线柱 、 接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化，不符合题意。
故答案为：A。

【分析】滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可。
6.【答案】 A
【解析】【解答】闭合开关后，两个小灯泡均不发光，说明电路为断路，电压表测得 ，说明是除 外的电路电路断路，又因为 ，所以， 处发生断路，即开关断路。
故答案为：A。

【分析】在串联电路中，电压表测量断路处，电压表示数接近电源电压。
7.【答案】 D
【解析】【解答】A．导体AO与OB的材料、长度相同，OB的横截面积小于AO的横截面积，所以RAO＜ROB ， A不符合题意；
B．导体AO与OB串联接入电路，由串联电路的电流特点知，流过串联电路的电流处处相等，所以IAO＝IOB ， B不符合题意；
C．因为IAO＝IOB ， RAO＜ROB ， 由U＝IR知，UAO＜UOB ， C不符合题意；
D．因为IAO＝IOB ， UAO＜UOB ， 由P＝UI可知，PAO＜POB ， D符合题意。
故答案为：D。

【分析】两个电阻串联，电流相同，分得的电压与电阻成正比，横截面积越小电阻越大，分得的电压越大，功率越大。
8.【答案】 C
【解析】【解答】小区内部车辆门禁系统可以自动识别将门翻开，外部车辆需要门卫人员按动按钮才能将门翻开，假设将门禁系统看做一个自动开关，按钮看做一个手动开关，那么两个开关单独都能翻开大门，即两开关并联后再与电动机串联。
故答案为：C。

【分析】结合题目给出的电路的要求，结合选项设计电路即可。
9.【答案】 C
【解析】【解答】A．由图象可知，乙对应的电流与电压不成正比，根据欧姆定律可知，乙电阻的阻值变化，A不符合题意；
B．由图象可知，当甲两端电压为2.5V时，通过甲的电流为0.5A，由 可得
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以甲两端电压为0时其阻值为5Ω不变，B不符合题意；
C．将甲和乙串联，当电流为0.4A时，通过甲、乙的电流均为0.4A，
由图象可知U甲=2V，U乙=1V
那么U甲:U乙=2V:1V=2:1
C符合题意；
D．假设甲和乙并联，假设电压为1V，它们两端的电压均为1V，
由图象可知I甲=0.2A，I乙=0.4A
由并联电路中干路电流等于各支路电流之和可知，干路电I=I甲+I乙=0.2A+0.4A=0.6A
D不符合题意。
故答案为：C。

【分析】两个电阻串联，电流相同，分得的电压与电阻成正比；两个电阻并联，电压相同，分得的电流与电阻成反比，结合电流与电压的图像分析求解即可。
10.【答案】 D
【解析】【解答】由电路图可知，电阻R1与R2串联，电压表V2测两电阻串联的总电压，即电源电压，电压表V1测电阻R1两端的电压；由于串联电路的总电压等于各串联局部两端的电压之和，所以，电压表V2示数大于电压表V1示数；两电压表指针位置相同，那么电压表V2量程是0～15V，分度值是0.5V，电压表示数UV2＝10V；即电源电压U＝UV2＝10V
电压表V1量程是0～3V，分度值是0.1V，电压表示数UV1＝2V，即：电阻R1两端的电压U1＝UV1＝2V
根据串联电路的分压特点可得电阻R2两端的电压U2＝U﹣U1＝10V﹣2V＝8V
故答案为：D。

【分析】两个定值电阻串联，串联分压，电压表V1测量定值电阻R1电压，电压表V2测量电源电压，结合串联电路电压规律求解即可。
二、多项选择题
11.【答案】 C,D
【解析】【解答】A．图甲中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，A不符合题意；
B．图乙中瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，温度降低，B不符合题意；
C．图丙中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能转化为塞子的机械能，水蒸气的内能减少，C符合题意；
D．图丁中汽缸内的气体推动活塞向下运动时〔即做功冲程〕，内能转化为机械能，气体的内能减少，D符合题意。
故答案为：CD。

【分析】做功可以改变物体的内能，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小。热传递可以改变物体的内能，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加，其中两个物体中间传递的能量叫做热量。
12.【答案】 A,C
【解析】【解答】A．从一桶水中取出一杯水，水的种类和状态不变，比热容不变，依然是4.2×103J/〔kg·℃〕，A符合题意；
B．由Q＝cm△t可知，相同质量的水和冰，升高相同的温度，由于水的比热容大，水吸收的热量较多，B不符合题意；
C．由Q＝cm△t可知，相同质量的水和干泥土升高相同的温度，由于水的比热容大，水吸收的热量较多，C符合题意；
D．题干未说明煤和干木柴的质量，所以无法比较二者燃烧过程中放出热量的多少，D不符合题意。
故答案为：AC。

【分析】比热容是描述物体吸放热能力的一个物理量，相同质量的物体上升相同的温度，比热容大的物体吸收的热量多，相同质量的物体下降相同的温度，比热容大的物体释放的热量多，
13.【答案】 B,D
【解析】【解答】ACD．电路图可知，闭合并关S1 ， 断开开关S2时，灯泡L1接入电路中，电流表测量L1的电流；再闭合开关S2 ， 该电路为并联电路，电流表测量干路中的电流，电压表测量电源电压；在并联电路中，各支路互不影响，闭合开关S2后，通过灯泡L1的电流是不变的，L1的亮度不变；并联电路中干路中的电流等于支路电流的和，此时电流表的示数等于两个灯泡的电流的和，所以电流表示数会变大，AC不符合题意，D符合题意；
B．由于电压表测量电源电压，所以再闭合开关S2后，电压表示数不变，B符合题意。
故答案为：BD。

【分析】两个灯泡并联，并联电路中，干路电流应该等于支路电流之和，支路电流增加，干路电流增加；并联电路中，各支路两端的电压相等。
14.【答案】 A,C
【解析】【解答】A．由电路图知道， 与 串联，电压表测 两端的电压，电流表测电路中的电流；当滑动变阻器的滑片 向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由 知道，电路中的电流变大，即电流表的示数变大，A符合题意；
B．电路中的电流变大，由 可知， 两端的电压变大，即电压表示数变大，B不符合题意；
CD．由 可知，电压表与电流表的示数之比等于 的阻值，而 为定值电阻，因此电压表与电流表的示数之比不变，C符合题意，D不符合题意。
故答案为：AC。

【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
15.【答案】 A,C
【解析】【解答】AB．由图乙知，当灯泡两端电压为2V时，通过的电流为0.22A，那么由 可知，此时灯丝的电阻
当灯泡两端电压为 时，通过灯的电流为0.3A，那么此时灯丝的电阻
由于 ，所以灯丝的电阻是变化的，A符合题意，B不符合题意；
C．由乙图知，当灯的电压为2V时，灯的电流为0.22A，而串联电路处处电流相等，因此通过滑动变阻器的电流也为0.22A，C符合题意；
D．因串联电路两端电压等于各局部电压之和，所以当电压表的示数为 时，滑动变阻器两端电压
D不符合题意。
故答案为：AC。

【分析】小灯泡和滑动变阻器串联，串联分压，电压表V测量定值电阻两端的电压，滑动变阻器接入电路中的地电阻越大，电流越小，结合电压表示数结合欧姆定律求解即可。
三、作图题
16.【答案】 解：如下列图：

【解析】【解答】解：由电路图知，滑动变阻器、定值电阻、电流表串联在电路中，电压表并联在定值电阻两端，由此连接实物如下列图：


【分析】根据电路图去连接实物图，分析元件的串并联关系，根据电流的方向连接即可。
17.【答案】 解：如下列图

【解析】【解答】解：由实物图知，两灯并联，电流表和开关在L1支路上，而题目要求电流表测干路电流，开关控制整个电路，即它们应干路上，应将L2右侧接电流表的导线改接开关的左侧，如下列图


【分析】电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
四、综合题
18.【答案】 〔1〕扩散现象
〔2〕减小；越大
〔3〕；0～15V
【解析】【解答】(1)由于酒精分子在永不停息地做无规那么运动，距离很远就能闻到满身酒气，这是扩散现象。(2)由图乙可知，气敏电阻 随着酒精气体浓度的增大而减小。
由甲图可知，气敏电阻 与 串联，电压表测 两端的电压，酒精气体浓度越大，气敏电阻的阻值越小，电路中的总电阻越小，由 可知，电路中的电流越大，由 可知电压表的示数增大。(3)由图乙可知，在不喝酒吹气的情况下，气敏电阻的阻值 ，此时电压表示数U0=3V，由串联电路电压特点可得，气敏电阻两端电压
电路中的电流 ，
由欧姆定律可得， 的阻值为
因电压表示数随着酒精气体浓度的增大而增大，当喝酒吹气的情况下，电压表示数大于3V，故根据实际情况电压表应该选择的量程是0---15V。

【分析】〔1〕分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈；
〔2〕通过图像可以看出，酒精浓度越高，电阻越小；
〔3〕气敏电阻和定值电阻串联，串联分压，结合气敏电阻的电压和电源电压求解店址电阻的电压，利用欧姆定律求解电流，进而求解电阻。
五、实验题
19.【答案】 〔1〕质量
〔2〕加热时间；温度变化
〔3〕乙
【解析】【解答】(1)探究不同种类物质的吸热能力是否会不同，需要控制水和沙子的质量相同。(2)在实验时只要控制加热时间相同就可以确定水和沙子吸收了相同的热量；加热完成后只要比较它们温度变化∆t的多少就可以比较出沙子和水吸热能力差异。(3)由题意知，吸收相同的热量，海水的温度变化小于沙子温度的变化，由图乙知加热相同时间，甲的温度变化大，乙的温度变化小，所以乙是水的图象，水的比热容要比沙子的大。
【分析】〔1〕选用两个相同的加热器进行加热，可以保证相同时间内液体吸收相同的热量，可以通过加热时间来衡量物体吸热的多少；
〔2〕相同质量的物体吸收或释放相同的热量，比热容大的物体温度变化小；
〔3〕加热时间相同，温度上升的缓慢，物质比热容大。
20.【答案】 〔1〕断开
〔2〕电流表的示数；转换法
〔3〕1、3、4
〔4〕A
【解析】【解答】(1)为了保护电路，连接电路时开关应该断开。(2)实验中，电路中电阻的大小不能直接判断出来，可以通过比较电路中电流的大小，即电流表的示数来判断导体电阻的大小。这种探究方法是转换法。(3)研究导体电阻与材料的关系，需保证电阻丝的长度和横截面积相同，材料不同，故答案为：1、3、4三次实验。(4)要探究电阻和导体长度的关系，需保证电阻丝的横截面积和材料相同，长度不同；
A．分别将导体的 、 、 和全部长度接入电路测量电流，保证了电阻丝的横截面积和材料相同，长度不同，A符合题意；
B．先将整根导体接入电路测量电流，再将导体拉长接入电路测量电流，保证了材料相同，但长度和横截面积都变化了，B不符合题意；
C．先将整根导体接入电路测量电流，再将导体对折接入电路测量电流，保证了材料相同，但长度和横截面积都变化了，C不符合题意。
故答案为：A。

【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态；
〔2〕该实验把电阻丝的电阻的大小转化为电流表的示数，利用转化法；
〔3〕〔4〕导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大；影响导体电阻的因素有很多，要探究没有个因素对电阻的影响，需要用到控制变量法。
21.【答案】 〔1〕；保护电路
〔2〕B
〔3〕调节滑动变阻器滑片，观察小灯泡是否发光
〔4〕1.5；0.3；5
〔5〕灯丝的电阻随温度的升高而变大
【解析】【解答】(1)闭合开关前，滑动变阻器的滑片应滑至电阻最大，即滑片应位于 端，此时电路中的电流较小，可以保护电路。(2A．假设滑动变阻器开路时，电流中没有电流，灯泡不发光，电流表无示数，电压表与电源的两端不相连，没有示数，A不符合题意；
BC．假设灯短路时，灯泡不发光，电路中有电流，电流表有示数，电压表被短路，没有示数，B符合题意，C不符合题意。
故答案为：B。(3)闭合开关后，电流表和电压表有示数但都很小，且看不到小灯泡发光，这种现象说明电路正常，其原因是滑动变阻器连入电路中的电阻太大，灯泡的实际功率很小；接下来的操作是：调节滑动变阻器滑片，观察小灯泡是否发光。(4)由图乙可知：电压表的量程为 ，分度值为 ，那么小灯泡两端的电压为 ；电流表的量程为 ，分度值为0.02A，那么通过小灯泡的电流为0.3A；此时小灯泡的电阻大小为 (5)由表格数据知，小灯泡的电阻差距很大，而且呈现逐渐变大的趋势，原因是小灯泡两端的电压变大时，电流变大，根据 可知，灯泡的实际功率变大，灯泡变亮，温度升高，电阻变大，即小灯泡的电阻随温度的升高而增大。

【分析】〔1〕为了保证电路平安，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
〔2〕分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔3〕滑动变阻器应处在阻值最大端，减小滑动变阻器接入电路中的电阻，增加电流；
〔4〕结合、电流表电压表选择的量程和分度值，根据指针读数即可；
〔5〕电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大。
22.【答案】 〔1〕变小；A；3；控制定值电阻两端电压保持不变
〔2〕在电压一定时，通过导体的电流与导体的电阻成反比
〔3〕A
【解析】【解答】(1)由表中数据，根据欧姆定律 ，电压表示数为
根据串联分压原理可知，将定值电阻由20Ω更换为10Ω，电阻变小，其分得的电压减小；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为为3V时，读出电流表的示数。探究“电流与电阻关系〞实验中，要控制电阻两端的电压不变，故滑动变阻器在实验中的主要作用是：控制定值电阻两端电压保持不变。(2)根据表格中的数据可知，每一组实验中的电阻与电流的乘积是一个定值，即电压保持不变，故结论为：在电压一定时，通过导体的电流与导体的电阻成反比。(3)电阻两端的电压始终保持 ，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的 倍，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻
故为了完成整个实验，应该选取最大阻值至少30Ω的滑动变阻器，考虑到电路中的电流为0.6A，故为完成整个实验，应该选取“50Ω 1.0A〞的滑动变阻器，A符合题意，BCD不符合题意。
故答案为：A。

【分析】〔1〕要研究电流和电阻的关系，需要保证电阻的电压不变；定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，结合定值电阻此时的电压判断滑动变阻器的移动方向；
〔2〕当电压一定时，电流和电阻成反比；
〔3〕探究电流与电阻的关系，要求要控制定值电阻两端的电压不变，结合定值电阻的最大阻值，利用欧姆定律分析滑动变阻器的规格。
六、计算题
23.【答案】 〔1〕解：由于水的比热容大于煤油的比热容，质量相同的水和煤油，吸收相同的热量，水升高的温度值，所以B为水的图象，经过5min，水的温度变化∆t水=30℃-10℃=20℃
由Q吸=cm∆t可得水的质量
答：水的质量是5kg；

〔2〕解：用相同的电加热器分别给相同质量的水和煤油加热，经过相同的时间，水和煤油吸收的热量相同，即Q吸水=Q吸油
而加热时煤油的温度变化∆t油=50℃-10℃=40℃
由Q吸=cm∆t可得煤油的比热容
答：煤油的比热容是2.1×103J/(kg⋅℃)。
【解析】【分析】 〔1〕结合水吸收到的热量和升高的温度求解水的质量即可；
〔2〕加热器相同，加热相同时间两种液体吸收的热量相同，结合水的比热容求解水吸收的热量，此热量也为另一种液体吸收的热量，根据另外一种液体的质量、温度变化量求解液体的比热容即可。
24.【答案】 〔1〕解：滑片滑到阻值最大处，滑动变阻器接入电路的电阻为50Ω时，因为串联电路中总电阻等于各分电阻之和，所以电路的总电阻为R总1＝R+R1＝50Ω+10Ω＝60Ω
电路的电流为I＝ ＝0.1A
答：滑片滑到阻值最大处，流过小灯泡的电流为0.1A；

〔2〕解：因为滑动变阻器的规格为“50Ω 0.5A〞，所以电路的最大电流为I大＝0.5A
电路的总电阻为R总2＝ ＝12Ω
滑动变阻器接入电路的最小值为R滑小＝R总2﹣R1＝12Ω﹣10Ω＝2Ω
答：为保证电路平安，滑动变阻器接入电路的最小阻值为2Ω。
【解析】【分析】〔1〕电路中两个电阻相加即为总电阻，利用电源电压除以总电阻即为电流；
〔2〕电路中的最大电流为0.5A，结合电源电压求解电路中的最小电阻，减去灯泡电阻即为滑动变阻器的最小电阻。
25.【答案】 〔1〕解：一个标准大气压下，水沸腾时的温度为100℃，那么饭盒、水的末温为100℃，加热至水沸腾过程中饭盒吸收的热量

答：加热至水沸腾过程中饭盒吸收的热量为1.725×104J；

〔2〕解：由图知，消耗煤气的体积
这些煤气完全燃烧放出的热量
答：由煤气表可知，小华家烧水所需煤气完全燃烧放出的热量为6.3×105J；

〔3〕解：加热至水沸腾过程中水吸收的热量
水、饭盒吸收的总热量
用此煤气灶烧水并对饭盒进行消毒处理的热效率
答：试计算用此煤气灶烧水并对饭盒进行消毒处理的热效率为77.8%。
【解析】【分析】〔1〕结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；
〔2〕结合煤气的体积，利用热值公式求解煤气释放的热量；
〔3〕利用水吸收的热量除以煤气燃烧释放的热量即为燃气灶的效率。
26.【答案】 〔1〕解：由图甲可知，定值电阻 与滑动变阻器串联，电流表测电路中的电流，当滑片位于 端时，接入电路中的电阻为零，此时电路中的电流最大，即 ，由 可得，电源的电压
答：电源电压为 ；

〔2〕解：当滑片位于 端时，接入电路中的电阻最大，此时电路中电流最小，即 ，此时电路的总电阻
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值
答：滑动变阻器的最大阻值为 ；

〔3〕解：由图乙可知，当滑片滑到 端时， 与滑动变阻器的最大阻值并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，所以，电流表的示数
答：当滑片滑到 端时电流表的示数为 。
【解析】【分析】〔1〕结合用电器的电流和电阻，利用欧姆定律求解用电器两端的电压即可；
〔2〕结合电源的电流和电压，利用欧姆定律求解电路的总电阻，利用总电阻减去定值电阻R的电阻即为滑动变阻器的电阻；
〔3〕并联电路中，干路电流应该等于支路电流之和，利用欧姆定律求解支路电流相加即可。
