2021年湖北武汉市东湖高新区九年级上学期物理期中考试试卷

这是一份2021年湖北武汉市东湖高新区九年级上学期物理期中考试试卷，共15页。试卷主要包含了单项选择题，填空题，实验题，计算题等内容，欢迎下载使用。

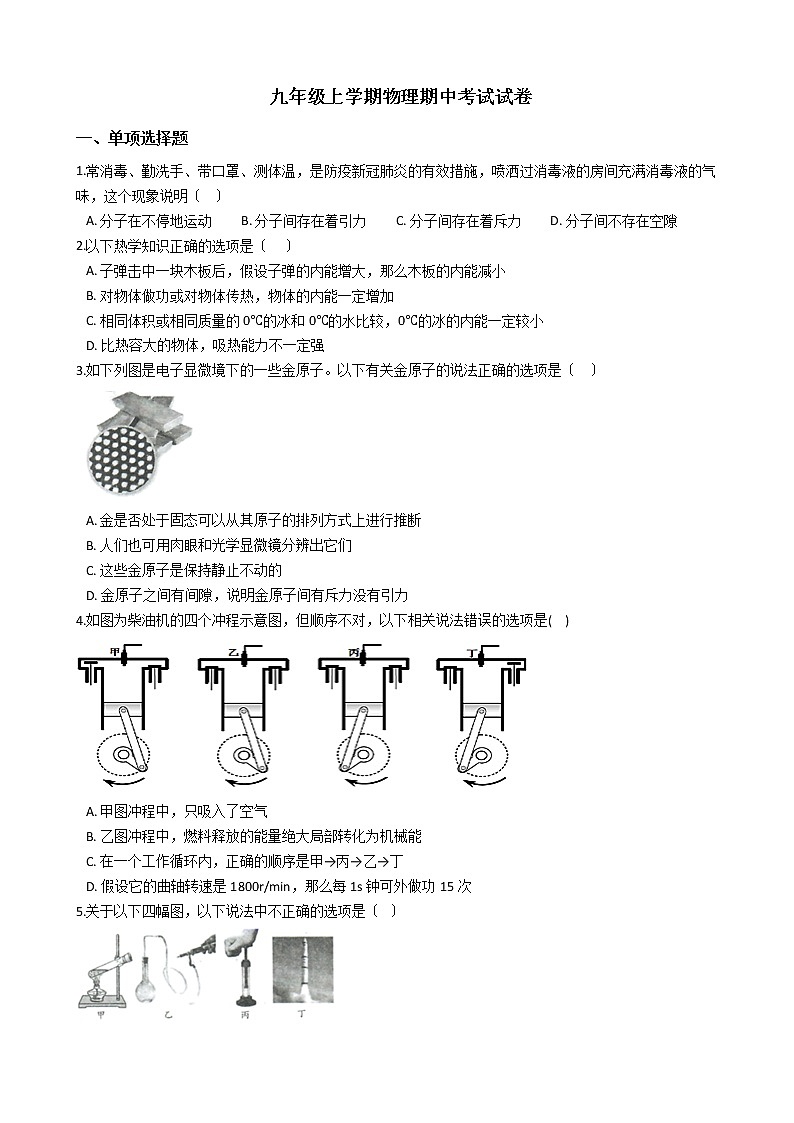

 九年级上学期物理期中考试试卷
一、单项选择题
1.常消毒、勤洗手、带口罩、测体温，是防疫新冠肺炎的有效措施，喷洒过消毒液的房间充满消毒液的气味，这个现象说明〔   〕
A. 分子在不停地运动         B. 分子间存在着引力         C. 分子间存在着斥力         D. 分子间不存在空隙
2.以下热学知识正确的选项是〔    〕
A. 子弹击中一块木板后，假设子弹的内能增大，那么木板的内能减小
B. 对物体做功或对物体传热，物体的内能一定增加
C. 相同体积或相同质量的0℃的冰和0℃的水比较，0℃的冰的内能一定较小
D. 比热容大的物体，吸热能力不一定强
3.如下列图是电子显微境下的一些金原子。以下有关金原子的说法正确的选项是〔   〕

A. 金是否处于固态可以从其原子的排列方式上进行推断
B. 人们也可用肉眼和光学显微镜分辨出它们
C. 这些金原子是保持静止不动的
D. 金原子之间有间隙，说明金原子间有斥力没有引力
4.如图为柴油机的四个冲程示意图，但顺序不对，以下相关说法错误的选项是(    )

A. 甲图冲程中，只吸入了空气
B. 乙图冲程中，燃料释放的能量绝大局部转化为机械能
C. 在一个工作循环内，正确的顺序是甲→丙→乙→丁
D. 假设它的曲轴转速是1800r/min，那么每1s钟可外做功15次
5.关于以下四幅图，以下说法中不正确的选项是〔  〕

A. 甲装置在持续加热一段时间后，塞子飞出的过程中，试管内气体内能减少
B. 乙装置从打气到瓶塞跳出之前，瓶内气体和打气筒内能改变方式相同
C. 丙图主要是活塞与筒壁摩擦使筒内气体温度升高，到达了硝化棉的燃点
D. 丁图中火箭加速上升阶段，火箭的机械能增大，内能也增大
6.关于热值和热机被率，以下说法正确的选项是(   )
A. 1kg汽油在气缸内燃烧放出的热量，就是汽油的热植
B. 把煤磨成煤粉或煤粒，加大送风量使其燃烧更充分，可以提高煤的热值
C. 使燃料燃烧更充分，可提高热机的效率
D. 热机使用的燃料的热值越大，热机的效率就越高
7.如下列图，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．以下说法正确的选项是〔   〕

A. B中正电荷通过金属棒流向A，A金属箔的张角减小
B. A中的自由电子通过金属棒流向B，B金属箔的张角增大
C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
8.如下列图，将气球在头发上摩擦后小女孩的头发会飘起来，再将与头发摩擦过的气球靠近细小的水流，水流被吸引发生弯曲，以下说法正确的选项是(    )

A. 头发会飘起来说明气球带电，头发不带电
B. 头发会飘起来说明气球和头发带异种电荷
C. 水流被吸引发生弯曲说明气球和水流带异种电荷
D. 水流被吸引发生弯曲说明气球和水流分子间存在引力

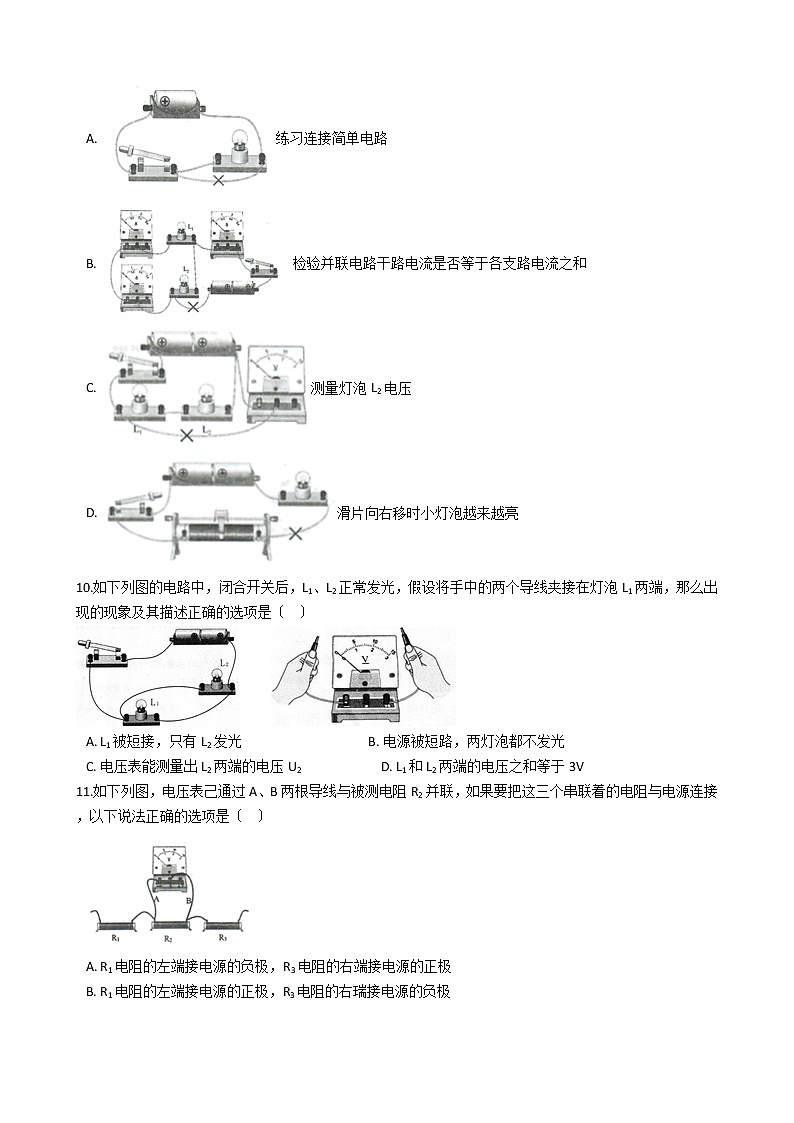

9.下面是小明做电学实验时连接的四个电路，每个电路都有一根导线连错了，同学小兰发现了小明的错误并在他的电路上把接线错的那一根导线找了出来，并打上‘×’，但是其中有一个图中‘×’打错了，打错了的图是(   )
A. 练习连接简单电路
B. 检验并联电路干路电流是否等于各支路电流之和
C. 测量灯泡L2电压
D. 滑片向右移时小灯泡越来越亮
10.如下列图的电路中，闭合开关后，L1、L2正常发光，假设将手中的两个导线夹接在灯泡L1两端，那么出现的现象及其描述正确的选项是〔   〕

A. L1被短接，只有L2发光                                       B. 电源被短路，两灯泡都不发光
C. 电压表能测量出L2两端的电压U2                         D. L1和L2两端的电压之和等于3V
11.如下列图，电压表己通过A、B两根导线与被测电阻R2并联，如果要把这三个串联着的电阻与电源连接，以下说法正确的选项是〔   〕

A. R1电阻的左端接电源的负极，R3电阻的右端接电源的正极
B. R1电阻的左端接电源的正极，R3电阻的右瑞接电源的负极
C. 直接将A导线改接到R3电阻的右端，能测出R3两端的电压
D. 直接将B导线改接到R1电阻的左端，能测出R1两端的电压
12.以下关于如下列图的电路说法错误的选项是〔   〕

A. 当只闭合S1时，灯泡L1、L2、L3串联，电圧表测L1两端电压
B. 当只闭合S1、S2时，灯泡L1、L2都不发光，A1无示数，A2有示数
C. 当只闭合S1、S3时，灯泡L1发光，电流表A1、A2的示数相等
D. 当S1、S2、S3都闭合时，L1被短接，电流表A1、A2均有示数
二、填空题
13.下表归纳了固、液、气三态物质的宏观特性和微观恃性，分析表格所填写的信息，把表格中①②③处分别填写出来。
物态
微观特性
宏观特性
分子间距离
分子间作用力
有无固定形状
有无固定体积
固态
很小
很大
②
有固定体积
液态
较大
较大
无固定形状
③
气态
很大
①
无固定形状
无固定体积
14.小明同学用一种加热器将质量为100g的冰持续加热熔化直至沸腾，记录并绘制出温度随时间变化的图象如下列图。根据图象可以看出AB段的比热容________CD段的比热容(选填“大于〞、“等于〞，或“小于〞)，BC段所吸收的热量为________J；如果他用酒精灯加热，从开始加热直到刚好沸腾，消耗了28g酒精，那么酒精灯的加热效率是________。(酒精的热值为3.0×107J/kg)

三、实验题
15.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如下列图，几只水果提供的电力足以点亮一排规格相同的发化二极管！

〔1〕在送个简单的电路中水果相当于________，水果电池实现的是将________转化为电能；
〔2〕发光二极管简称LED具有________的性质；
〔3〕当连接好电路后，只有一个发光二极管不亮，那么这些发光二极管________是并联(选填“可能〞或“一定〞〕的。
16.如以下列图所示，某同学在两只相同的烧杯里装入质量相等的水和食用油，比较它们吸热情况。

〔1〕.为了便于比较，实验中要求在两烧杯中放入   1   的电加热器，并且要使用   2   (选填“一〞、“二〞、“三〞)种测量仪器才能完成该实验；
〔2〕.通过实验，记录数据如表格所示，从开始加热到42℃，水、油两种液体吸收热量的大小关系为Q水   1   Q油(选填“<〞或“=〞)；
加热时间/min
0
1
2
3
4
水的温度/℃
30
34
38
42
46
油的温度/℃
10
18
26
34
42
〔3〕.分析实验数据可知   1   物质的吸热能力强，食用油的比热容是   2   J/〔kg·℃〕。
17.在“探究影响导体电阳大小的因素〞实验中，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。某实验小组准备实验时对每一个猜想都用三个实验数据进行比照，下表中给出了可供选择的几种导体，分别用A〜G几个字母代表。小明组用的是甲图电路，小红姐用的是乙图电路。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁

〔1〕小明通过观察________来判断电阻丝电阻的大小的；
〔2〕小红姐为了检验“导体电阻跟长度有关〞的猜想，应选用代号________三种导体；
〔3〕图甲中假设用酒精灯对导体材料进行加热，这是想探究________对电阻的影响；
〔4〕如果让你来做这个实验，聪明的你可将电路改进更好一些：________〔写出改进方法〕，理由是________。
18.为了探究“并联电路中干路电流与各支路电流的关系〞，某同学在图甲所示的电路中A、B、C三处各接一只电流表，连接的电路如图乙所示。

〔1〕这个电路中有一根导线接错了，请在这根导线上打“×〞，然后画出正确的连接位置；
〔2〕改正错误后，该同学进行了实验，测出A、B、C三处的电流分别为0.38A、0.32A、0.70A。换上另外两个________〔选填“规格相同〞或“规格不同〞〕的小灯池，再次测量A、B、C三处的电流IA、IB、IC。分析实验数据，得到的结论是________ 〔请直接用上述符号表示〕；
〔3〕当开关闭合，电流表在C、A两处的示数分别如图丙中的两只电流表所示，那么通过小灯泡L2的电流是________A。

四、计算题
19.小华家用的天然气热水器铭牌如下表所示，该热水器的铭牌标明了它的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多大比例转化为水内能。己知当时自来水的温度是15℃，热水器输出热水的温度为40℃，天然气的热值为3.2×107J/m3。
净重
14.3kg
控制方式
微电脑
额定流呈
16L/min
等级效率
84%
气源
天然气
〔1〕小华尝试估测该热水器的热效率，以核对铭牌上的数值是否准确。他把家里自动洗衣机的“水量〞设置为40L，用热水器输出的热水注入洗衣机，当注入水的体积到达40L时洗衣机便会自动停止注水。注水前天然气表的示数是2365.89m3 ， 注水后变为2366.05m3。估算该热水器的热效率？〔结果保存至1%)
〔2〕己知当时自来水的温度是15℃，热水器输出热水设定的温度为40℃不变。小华在洗澡时将水温调至最高并按额定流量放出热水，洗澡前天然气表的示数是2366.05m3 ， 洗澡后天然气表的示数是2366.55m3。按照铭牌上的等级效率计算他洗一次澡用了多长时间？〔此过程中家里没有其他设备使用天然气)

答案解析局部
一、单项选择题
1.【答案】 A
【解析】【解答】喷洒过消毒液的房间充满消毒液的气味，这是扩散现象，说明分子在不停地做无规那么运动。
故答案为：A。

【分析】分子在永不停息的做无规那么运动，温度越高，分子运动越剧烈。
2.【答案】 C
【解析】【解答】A．子弹击中木板后，子弹与木板间有摩擦力，摩擦力对子弹做功使子弹内能增大，同时摩擦力也对木板做功，木板内能也增大。A不符合题意。
B．如果对物体做功，或热传递时，物体不对外做功或热传递，那么物体内能一定增大，假设物体同时也对外做功或热传递，那么物体内能不一定增大。B不符合题意。
C．0℃的冰熔化成0℃的水需吸收热量，所以同体积或同质量的0℃的冰和水，冰的内能内能一定较小。C符合题意。
D．物体吸热能力的强弱用比热容来表示，比热容大的物体吸热能力强。D不符合题意。
故答案为：C

【分析】物体的内能是指组成物体的分子动能和势能的总和，物体的内能与物体的质量、状态和温度有关，物体的温度越高，分子运动越剧烈，物体的内能就越大。
3.【答案】 A
【解析】【解答】A．构成固态金的原子排列比较正确规律，所以是可以通过其原子的排列方式上进行推断金的状态，A符合题意；
B．原子的直径非常小，肉眼是看不见的，需要借助显微镜才能观察到，B不符合题意；
C．金原子时刻处于运动状态，C不符合题意；
D．金原子之间既存在斥力也存在引力，D不符合题意。
故答案为：A。

【分析】该题目考查的是分子动理论，物质是由大量分子构成的，分子之间存在间隙，分子在永不停息的做无规那么运动，分子之间既有引力，也有斥力，结合题目的表述分析即可。
4.【答案】 B
【解析】【解答】A．甲图中，进气门翻开，活塞向下运行，气缸容积增大，是吸气冲程，柴油机吸入气缸的只是空气，A正确，不符合题意；
B．乙图中，气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为了机械能；在做功冲程中，燃料燃烧释放的内能大局部需要克服摩擦、发生热传递而散失或被废气带走，只有一少局部转化为机械能，B错误，符合题意；
C．丙图中，气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程；丁图中，排气门翻开，活塞向上运动，气缸容积减小，是排气冲程，在一个工作循环内，正确的顺序是甲→丙→乙→丁，C正确，不符合题意；
D．四冲程柴油机的转速为1800r/min，说明1s内汽油机曲轴的转动30r，一个工作循环中，曲轴转动两周，对外做功一次，1s内曲轴转动30r，对外做功15次，D正确，不符合题意；
故答案为：B

【分析】每个冲程都有相对应的特征，进气冲程是进气阀翻开，排气冲程是排气阀翻开，做功冲程是火花塞点火，那么最后一个就是压缩冲程；汽油机和柴油机都有四个冲程，一个循环对外做功一次，不同之处有吸入的气体、点火方式和结构上的细微差异；汽油机工作一个循环，包含四个冲程，活塞往返运动两次，曲轴连杆转动两周，对外做功一次，结合题目条件计算即可。

5.【答案】 C
【解析】【解答】A．甲装置在持续加热一段时间后，塞子飞出的过程中，试管内气体内能转化为机械能，内能减少，A正确，不符合题意；
B．向瓶内打气时，都是做功使瓶内气体和打气筒内能增大的，B正确，不符合题意；
C．下压活塞时，活塞对筒内的气体做功，机械能转化为空气的内能，使气体的内能增加，温度升高，刚温度升高到达硝化棉的着火点时，筒内的硝化棉燃烧起来，C错误，符合题意；
D．火箭加速上升阶段，动能增大，重力势能也增大，即机械能增大。火箭加速上升时要克服大气摩擦力做功，产生内能，所以内能也在增大，D正确，不符合题意。
故答案为：C。

【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
6.【答案】 C
【解析】【解答】AB．1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关，1kg汽油在气缸内不可能完全燃烧。AB不符合题意；
C．使燃料燃烧更充分，可以增大有效利用的能量，可以提高热机的效率，C符合题意；
D．热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的热值无关，D不符合题意。
故答案为：C。

【分析】内燃机是一种把内能转化为机械能的装置，内燃机的效率为机械能与燃料完全燃烧释放的热量的比值，减少能量损耗、使燃料充分燃烧可以提高效率，但效率不会到达100%。
7.【答案】 B
【解析】【解答】解：〔1〕A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的局部负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开；〔2〕电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A．
应选B．
【分析】〔1〕规定电流方向与正电荷定向移动的方向相同；〔2〕验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．
8.【答案】 A
【解析】【解答】AB．将气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；因为女孩的每根头发带的是同种电荷，由于同种电荷相互排斥，所以女孩的头发会飘起来，A符合题意，B不符合题意；
CD．水流被吸引发生弯曲是因为带电体可以吸引轻小物体，C、D不符合题意。
故答案为：A。

【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可。
9.【答案】 D
【解析】【解答】A．由题图可知，修改之前的电路会造成电源短路，题图中的标错正确；A不符合题意；
B．由题图可知，连接电源负极与灯L2 ， 左接线的连线是错误的，应将电源负极与电流表A2的负接线柱连接起来；题图中的标错正确；B不符合题意；
C．由题图可知，电压表测量的是电源电压，需要将电压表与灯L2并联，题图中的标错正确，C不符合题意；
D．由题图可知，把滑动变阻器下面两个接线柱接入电路是错误的，要使滑片向右移时小灯泡越来越亮，需要将滑动变阻器的接线柱按“一上一下〞，并且要把右下接线柱接入电路，应该标错的是开关与滑动变阻器之间的导线，题图中的标错错误，D符合题意。
故答案为：D。

【分析】滑动变阻器与灯泡串联，电流相同，分得的电压与电阻成正，滑动变阻器接入电路中的电阻变大，分压变大，电流减小，灯泡变暗。
10.【答案】 C
【解析】【解答】由图可知，灯泡L1、L2并联，闭合开关后，L1和L2正常发光，两个接线夹连接电压表正负接线柱，假设将手中的两个导线夹接在灯泡L1两端，即将电压表并联在小灯泡L1两端，电压表测并联电路各支路两端的电压。
A．L1不会被短接，灯泡L1、L2正常发光，A不符合题意；
B．电压表可以直接连接在电源两极上，此时测电源电压．故电源没有被短路，两灯泡L1、L2正常发光，B不符合题意；
C．电压表并联在小灯泡L1两端，测并联电路各支路两端的电压，所以电压表能测量出L2两端的电压U2 ， C符合题意；
D．电源电压为3V，根据并联电路电压关系可知，U=U1=U2=3V，D不符合题意。
故答案为：C。

【分析】电压表是测量电压的仪表，应并联在电路中，电压表与哪个用电器并联，就测量哪个用电器两端的电压。
11.【答案】 A
【解析】【解答】读图可知，电压表的左端为负接线柱，右端为正接线柱，根据电压表“正进负出〞的连接要求，必须使电流从右端的正接线柱流入电压表，即R3电阻的右端应该接电源的正极，R1电阻的左端接电源的负极。
故答案为：A。

【分析】电流表和电压表的接线柱应该选择一正一负，电流从正接线柱流进，从负接线柱流出；电压表并联在电路中，与谁并联就测量谁两端的电压。
12.【答案】 D
【解析】【解答】A．当只闭合S1时，电流从电源正极经过开关S1、灯泡L1、L2、L3、电流表A2回到电源的负极，灯泡L1、L2、L3串联，电圧表测L1两端电压，A正确，不符合题意。
B．当只闭合S1、S2时，灯泡L1、L2被短路，两个灯泡不发光，只有L3和电流表A2接入电路，A1无示数，A2有示数，B正确，不符合题意；
C．当只闭合S1、S3时，灯泡L1、电流表A1、A2接入电路中，灯泡L1发光，电流表A1、A2的示数相等，C正确，不符合题意；
D．当S1、S2、S3都闭合时，灯泡L1、L2、L3并联，电流表A测量L1和L2的电流，电流表A2测量干路中的电流，D错误，符合题意。
故答案为：D。

【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系，电压表并联在电路中，与谁并联就测量谁两端的电压；电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流。
二、填空题
13.【答案】 很小；有固定形状；有固定体积
【解析】【解答】气体分子间距很大，作用力几乎为零，分子极度散乱，宏观上无固定的体积，无固定形状，具有流动性。故①处是很小。固态物质分子间距离非常小，相互作用力非常大，所以固体有固定的形状和体积，不具有流动性。故②处是有固定形状。液态物质分子间距较大，相互作用力较大，分子位置不固定，所以液体有固定的体积，无固定形状，具有流动性。故③处是有固定体积。
【分析】气体分子之间的间距很大，相互作用力比较小，不具有固定的形状和体积；附体分子之间的间距很小，相互作用力很大，所以具有固定的形状和体积；液体介于两者之间，具有一定的体积但没有固定的形状。
14.【答案】 小于；3.15×104；10%
【解析】【解答】在整个过程中，物质的状态发生了变化、但质量不变，用相同的加热器加热，在相等时间内物质吸收的热量相等，由图象可知，物质在AB段比CD段升温快〔AB段图线更陡〕，即在相同时间内AB段升高的温度多，由 可知，在吸收的热量和质量都相同时， 越大比热容c就越小，所以该物质AB段的比热容小于CD段的比热容。CD段为水的吸热升温过程，水吸收的热量
CD段的加热时间16min-8min=8min
那么每分钟吸收的热
BC段所吸收的热量为QBC=6Q=6×5250J=3.15×104J从开始加热一直到刚好沸腾，加热时间为16min，所吸收的热量Q吸总=16Q=16×5250J=8.4×104J
酒精完全燃烧放出的热量Q放=m酒精q=0.028kg×3.0×107J/kg=8.4×105J
那么酒精灯的加热效率

【分析】相同时间内液体吸收相同的热量，可以通过加热时间来衡量物体吸热的多少；加热时间相同，温度上升的缓慢，物质比热容大；利用水吸收的热量除以酒精燃烧释放的热量即为加热效率。
三、实验题
15.【答案】 〔1〕电源；化学
〔2〕单向导电
〔3〕一定
【解析】【解答】(1)在送个简单的电路中，水果把化学能转化为电能，相当于电源。(2)发光二极管简称LED具有单向导电的性质，电流只能从二极管的正极流入，负极流出。(3)当连接好电路后，只有一个发光二极管不亮，说明其他二极管是亮的，相互之间工作不受影响，那么这些发光二极管一定是并联的。
【分析】〔1〕电路的根本结构包含电源、用电器、开关和导线，电源提供电能，消耗自身的化学能，将化学能转化为电能；
〔2〕二极管是由半导体材料组成的，具有单向导电性；
〔3〕两个用电器串联，电流回路只有一条，如果电路中存在某处断路，整个电路都不工作；两个用电器并联，两条支路互不影响。
16.【答案】 〔1〕规格相同；三
〔2〕<
〔3〕水；2.1×103
【解析】【解答】(1)为了便于比较，应该用相同的电热器对液体进行加热，实验中应在两烧杯中放入规格相同的电加热器。由题意，用图所示的器材加热质量相同的水和油进行实验，所以需要用到天平；使用中要记录相同时间时两种液体的温度，所以需要用到秒表和温度计，故需要三种测量仪器。(2)通过实验，记录数据如表格所示。从开始加热到42℃，水用时3分钟，油用时4分钟，由转换法可知，加热时间越长，吸收的热量越大多，故水、油两种液体吸收热量的关系为 。(3)由数据，都加热1min，吸收的热量相同，水升高的温度为4℃，油升高的温度为8℃，根据比较吸热能力的方法，水的吸热能力强。由表格可知，水和油均升高相同的温度，水吸收的热量是油吸收热量的2倍，那么
可得
油的比热容是2.1×103J/〔kg•℃〕。

【分析】〔1〕选用两个相同的加热器进行加热，可以保证相同时间内液体吸收相同的热量，可以通过加热时间来衡量物体吸热的多少；
〔2〕相同质量的物体吸收或释放相同的热量，比热容大的物体温度变化小；
〔3〕加热器相同，加热相同时间两种液体吸收的热量相同，结合水的比热容求解水吸收的热量，此热量也为另一种液体吸收的热量，根据另外一种液体的质量、温度变化量求解液体的比热容即可。
17.【答案】 〔1〕电流表的示数
〔2〕B、D、E
〔3〕温度
〔4〕将灯泡和电流表串联在一起使用；易于比较电阻的大小，又可以保护电路
【解析】【解答】(1)由图可知，电流表串联在电路中，小明通过观察电流表的示数来判断电阻丝电阻的大小的，这种探究方法属于转换法。(2)为了研究导体电阻与导体长度的关系，那么需使导体的材料和横截面积相同，长度不同，应选用的三种导体是B、D、E。(3)通过如下列图的实验可以观察到灯泡的亮度变暗，电流表示数减小，电源电压不变，由 可得，电阻丝的电阻变大；故此实验说明随着温度的升高，电阻丝的电阻增大。(4)甲图中电阻过小时，电流会过大，电路可能会被烧坏，可以串联一只灯泡，灯泡可以起到保护电路的作用；乙图中，灯泡的亮度可以反映电阻的大小，但不如电流表的示数更准确、清楚、易于比较；所以综合考虑这个实验应该将灯泡和电流表串联在一起使用。
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大；影响导体电阻的因素有很多，要探究没有个因素对电阻的影响，需要用到控制变量法；该实验把电阻丝的电阻的大小转化为电流表的示数，利用转化法；电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大。
18.【答案】 〔1〕
〔2〕规格不同；IC = IA + IB
〔3〕0.82
【解析】【解答】(1)乙图中，右边的两电流表串联，都测量通过L1的电流，应让两电流表分别测量通过L1和L2的电流，电路如以下列图所示
；(2)为了得到并联电路电流的普遍规律，接下来应换不同规格的小灯泡再屡次实验。因0.70A=0.38A+0.32A
故得出并联电路中，干路电流等于各支路电流之和，即IC = IA + IB(3)由图甲可知，两灯泡并联，电流表在C处测干路电流，由图丙知，电流表所选量程为0~3A，分度值为0.1A，故干路电流I=1.4A；电流表在A处测通过L1的电流，所选量程为0~0.6A，分度值为0.02A，故通过小灯泡L1的电流I1=0.58A，因并联电路中干路电流等于各支路电流之和，所以，通过小灯泡L2的电流I2=I-I1=1.4A-0.58A=0.82A

【分析】〔1〕两个灯泡并联，结合电流的流向判断电路连接线的问题即可；
〔2〕并联电路中，干路电流应该等于支路电流之和，为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验；
〔3〕明确电流表的测量对象，利用电流规律求解即可。
四、计算题
19.【答案】 〔1〕解：水的体积
由 得水的质量
水吸收的热量
使用了天然气的体积
天然气完全燃烧所消耗的化学能
该热水器的热效率
该热水器的热效率82%。
答：该热水器的热效率82%。

〔2〕解：由题意可得，洗一次澡消耗的天然气的体积
这些天然气完全燃烧放出的热量
水吸收的热量
根据 可得水的质量
由 可得，水的体积
他洗一次澡用了的时间
他洗一次澡用了的时间8min。
答：按照铭牌上的等级效率计算他洗一次澡用了8min。
【解析】【分析】〔1〕水的体积和密度，利用密度公式求解水的质量，结合水的质量和温度的变化量，利用比热容公式求解水吸收的热量即可；结合天然气的体积，利用热值公式求解天然气释放的热量；利用水吸收的热量除以油燃烧释放的热量即为加热效率；
〔2〕结合天然气的体积，利用热值公式求解天然气释放的热量；结合水吸收到的热量和升高的温度求解水的质量，除以水的流量即为花费的时间。。
