第五章欧姆定律练习（2）2021-2022学年教科版物理九年级上册姓名：___________班级：___________  一、单选题1．如图所示的实物电路，在S1、S2都闭合后，两灯正常工作，下列说法正确的是（　　）A．由图可知，L1与L2串联 B．通过L1与L2的电流一定相等C．通过L1与L2的电流一定不相等 D．L1与L2两端的电压一定相等2．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、D两点，则此时电流表的示数应为（　　）
 A． B． C．I0 D．3．如图所示，电源总电压为6V保持不变，R1=5Ω，R2=10Ω，当开关S由闭合到断开时，电压表V的示数将（　　）

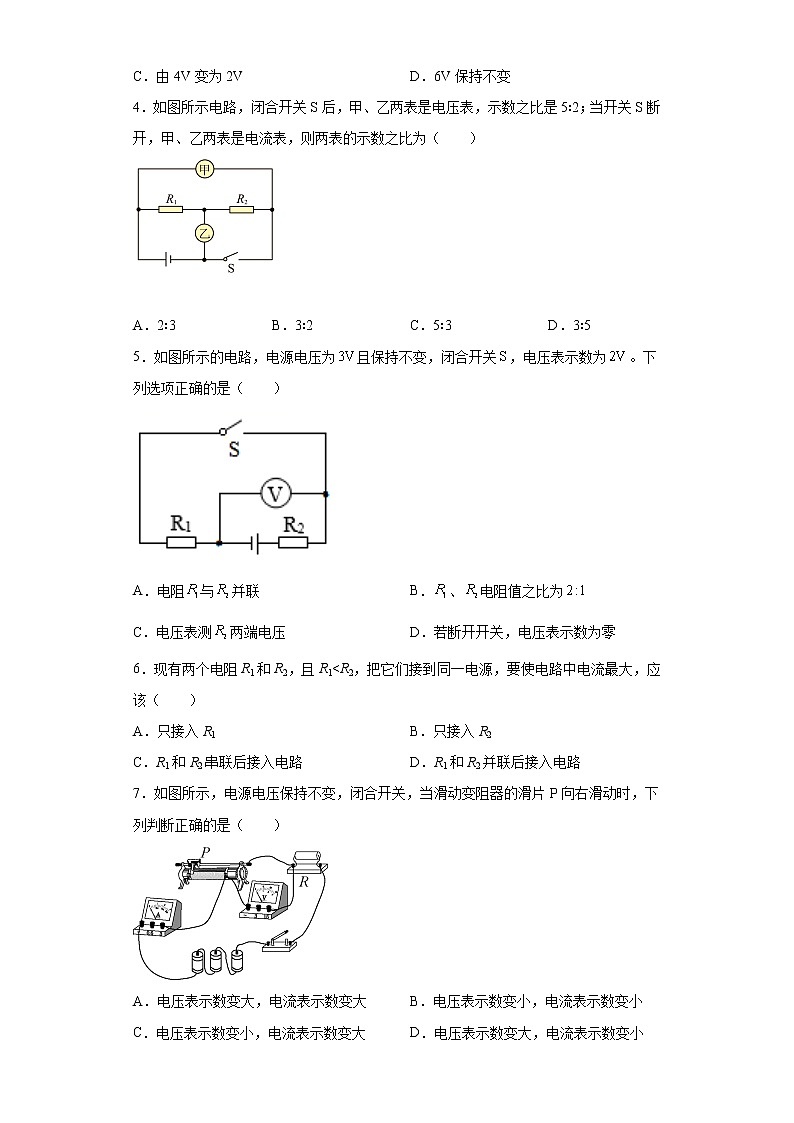

 A．由2V变为6V B．由4V变为6VC．由4V变为2V D．6V保持不变4．如图所示电路，闭合开关S后，甲、乙两表是电压表，示数之比是5∶2；当开关S断开，甲、乙两表是电流表，则两表的示数之比为（　　）
 A．2∶3 B．3∶2 C．5∶3 D．3∶55．如图所示的电路，电源电压为且保持不变，闭合开关，电压表示数为。下列选项正确的是（　　）A．电阻与并联 B．、电阻值之比为C．电压表测两端电压 D．若断开开关，电压表示数为零6．现有两个电阻R1和R2，且R1<R2，把它们接到同一电源，要使电路中电流最大，应该（　　）A．只接入R1 B．只接入R2C．R1和R2串联后接入电路 D．R1和R2并联后接入电路7．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大 D．电压表示数变大，电流表示数变小8．关于如图所示的电路图，下列说法不正确的是（　　）A．该电路图可以用来探究电流与电压的关系实验B．该电路图可以用来探究电流与电阻的关系实验C．该电路图可以用来完成测量未知电阻的阻值实验D．在测量电阻的实验中滑动变阻器的作用是改变未知电阻两端的电压与电流，多次实验，获得普遍规律9．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为2V时，电流为0.6AD．当导体两端的电压为0时，电流为010．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是（　　）A．电压表改装的高度计刻度均匀 B．电流表改装的体重计刻度均匀C．体重越大电流表示数越大 D．身高越高通过R0的电流越小11．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1>R2，E为电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（　　）A．ΔU0=ΔU1+ΔU2 B．ΔU1=ΔU0+ΔU2C．ΔI1=ΔI0+ΔI2 D．ΔI0=ΔI1+ΔI212．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，随着水流速度的改变，探头可以通过连杆AB带动滑动变阻器的滑片P上下移动。闭合开关S，下列说法正确的是（　　）A．当水流速度增大时，电流表电压表示数都增大B．当水流速度减小时，电压表电流表示数都变小C．当水流速度增大时，电压表、电流表的示数之比变小D．当水流速度减小时，电阻R1两端电压变化量大于R2两端电压变化量13．如图，交警手拿的是检查“酒驾”的测试仪。测试仪里面的酒精气体传感器，是一种气敏电阻，它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，测试仪中电压表的示数也越大。下列四个电路图，符合其原理的是（　　）A． B．C． D．14．如图甲所示电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器 R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（　　）A．R1的阻值是 20ΩB．R2的最大阻值是 30ΩC．电源电压是 6VD．当滑片P在中点时对应的是 C 点  二、填空题15．如图所示电路中，电源电压保持不变，忽略小灯泡电阻随温度的变化。闭合开关S，当滑片P置于滑动变阻器最右端时，电压表示数为3V；向左移动滑片P至滑动变阻器中点时，电压表的示数变化了1V，电流表示数变化0.1A，则小灯泡的电阻为___________Ω。电源电压为___________V。16．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，则电流表A示数变________，电压表V1示数________，V2示数________。17．如图所示的电路，闭合开关S和S1后，A1的示数为1.2A，A2的示数为0.9A，如果L1的电阻为10Ω，则L2的电阻为________Ω。18．在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。19．图所示的电路中，电源电压U保持不变，电流表A1示数与电流表A2示数之比为3：2，则R1和R2的阻值之比为___________。20．如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是______Ω。 三、简答题21．一段导体两端的电压为6V时，通过它的电流为0.5A．如果将它两端的电压升高到9V，用电流表的“0～0.6A”和“0～3A”中哪个量程来测量通过它的电流比较合适?为什么?(计算并说明理由)22．通过实验探究，小明知道了“导体电阻的大小与导体的长度有关，在其它条件相同时，导体的长度越长，电阻越大”，他认为将电阻串联起来，相当于增加了导体的长度，于是他猜想：“串联电路的总电阻等于串联各电阻之和”，用公式表示为：。请你根据图的提示，利用所学过的电学知识，通过推导判断他的观点是否正确。23．在一木箱的表面有两盏灯和一个开关，闭合开关后，两灯均能发光，断开开关后，两灯均熄灭．请你在不打开箱子的前提下，不能破坏灯泡，你如何判断两灯是串联的还是并联的?24．我们可以用如图所示的电路测量未知电阻RX的阻值，调节滑动变阻器的滑片，当电压表的示数为10V时，电流表的示数为0.2A．计算RX的阻值；用这种方案测出的未知电阻数值比实际值偏大还是偏小？说明理由．
参考答案1．D【详解】如图可知，在S1、S2都闭合后，两灯泡并联，故有U=U1=U2各支路电流因为电阻R1、R2未知，所以I1、I2的关系也不能确定。故选D。2．D【详解】设每圆周弧的电阻为R，把A、B两点接入电源时，ACB弧的电阻与ADB弧的电阻并联RACB＝RADB＝2R由等值电阻并联的规律，电路的总电阻R总＝＝R当换接A、D两点时，ACBD弧的电阻与AD弧的电阻并联RACBD＝3RRAD＝R电路的总电阻R总′＝＝R由欧姆定律可知，在电压不变时，通过导体的电流与电阻成反比，故把A、B两点接入电源和A、D两点接入电源时，通过的电流之比为故当换接A、D两点，则此时电流表的示数应为故ABC不符合题意，D符合题意。故选D。【点睛】本题考查并联电路的规律及欧姆定律的运用，关键是明确把A、B两点接入电源和A、D两点接入电源时电阻的连接方式。3．B【详解】当开关S闭合时，两电阻串联，电压表测R2两端电压，此时电路总电阻为电路中电流为电压表的示数，即R2两端电压为当开关S断开时，电压表串联在电路中，测电源电压，电压表示数为6V，故B符合题意，ACD不符合题意。故选B。4．D【详解】当甲、乙均为电压表时，闭合开关S，R1和R2串联，电压表甲测电源电压，电压表乙测R2两端的电压，根据已知条件U：U2＝5：2根据串联电路电压的规律有 所以R1、R2两端的电压之比：U1：U2＝3：2根据串联电路各部分电压之比等于电阻之比，所以R1：R2＝3：2当甲、乙均为电流表时，断开开关S，R1和R2并联，电流表甲测通过R2的电流，电流表乙测干路中的电流，因并联电路各支路电压相等，根据U=IR可知，并联电路中各支路电流之比等于各电阻的反比，所以I1：I2＝R2：R1＝2：3故又因并联电路中，干路电流等于各支路电流之和，所以，两表的示数之比为故ABC不符合题意，D符合题意。故选D。【点睛】本题考查并联、串联电路的规律及欧姆定律的运用，正确分析电路的结构是解题的关键。5．B【详解】A．由电路图可知，开关闭合后，电阻R1、 R2串联，电压表测量电阻R1两端的电压，故AC错误；B．因串联电路两端电压等于各部分电压之和，所以电阻R2两端的电压因为串联电路电流处处相等，由可得:故B正确；D．若开关断开，电压表的正负接线柱与电源两极相连，因此电压表测量电源电压，示数不为0，故D错误。故选B。6．D【详解】将两个电阻串联在电路中，总电阻为两个电阻的阻值之和，将两个电阻并联在电路中，总电阻比任一电阻的阻值都小，即R并<R1<R2<R串据欧姆定律知，把它们接到同一电源，并联时，通过电路的总电流最大，故ABC不符合题意，D符合题意。故选D。7．C【详解】滑动变阻器和电阻串联，电流表测电路电流，电压表测滑动变阻器电压，滑片P向右滑动时，滑动变阻器电阻减小，总电阻减小，电流增大，所以电流表示数变大；由U=IR可知，定值电阻分得的电压增大，则根据串联分压规律可知，滑动变阻器电压减小，所以电压表示数变小。故ABD错误，C正确。故选C。8．D【详解】A．由电路图可知，保持定值电阻阻值不变，通过移动滑动变阻器的滑片从而改变流过定值电阻的电流和定值电阻两端电压，从而探究电流与电阻的关系，故A正确，不符合题意；B．由电路图可知，更换不同阻值的定值电阻，移动滑动变阻器滑片，使得定值电阻两端电压不变，可以探究流过定值电阻的电流与定值电阻的阻值的关系，故B正确，不符合题意；C．由电路图可知，移动滑动变阻器滑片，改变电路中的电流和定值电阻两端电压，由欧姆定律可测得定值电阻的阻值，故C正确，不符合题意；D．在测量电阻的实验中，滑动变阻器的作用是改变未知电阻两端的电压与电流，多次测量取平均值，以减小误差，故D不正确，符合题意。故选D。9．D【详解】ABD．由图像上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故AB不正确，D正确；C．由图知，当导体两端电压为2V时，对应的电流为0.4A，故C不正确。故选D。10．A【详解】AD．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=可知，通过R0的电流不变，当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR0可知，电压表的示数和电阻R0成正比，电压表改装的高度计刻度均匀，故A正确，D错误。BC．电流表测压敏电阻R支路的电流，人的重力增大，人对压敏电阻的压力增大，压敏电阻的阻值增大，由I=可知，通过它的电流变小，电流表的示数变小，电流表改装的体重计示数变小，故BC错误；故选A。11．D【详解】AB．根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；R0、R2并联，所以它们的电压始终相等，无论滑片如何移动，ΔU 0和ΔU 2的变化量相等，因此ΔU 0=ΔU 2整体可看作串联电路，串联电路中各部分电压之和等于电源电压，而电源电压不变，因此ΔU 0=ΔU 1=ΔU 2故AB错误；CD．因为R1＞R2由可知ΔI1＜ΔI2当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，通过R2的电流变大、干路电流变小，所以通过滑动变阻器R0中的电流变小，并且通过变阻器R0中的电流减小得更多，则ΔI 0＞ΔI 1综上分析并结合并联电路的电流规律可知ΔI 0=ΔI 1+ΔI 2故C错误，D正确。故选D。12．C【详解】由图知，定值电阻R1与变阻器R2串联，电压表测变阻器R2的电压，电流表测电路的电流。AC．流体的压强跟流速有关，流速越大的位置，压强越小，当水流速度增大时，机翼状的探头上下表面受到的压强不同，下表面受到的压强大于上表面受到的压强，R2的滑片上移，接入电路的阻值减小，电路的总电阻减小，由可知通过电路的电流变大，电流表的示数变大，根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，电压表、电流表的示数之比变小，故A错误，C正确；BD．当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器接入电路的阻值增大，电路的总电阻增大，由可知通过电路的电流变小，电流表的示数变小，根据串联电路的分压特点可知，变阻器R2的电压增大，即电压表示数增大，由串联电路电压的规律可知电阻R1两端电压变化量等于R2两端电压变化量，故CD错误。故选C。13．B【详解】A．酒精浓度越大，气敏电阻越小，电路的总电阻越小，此时电压表测电源电压，故电压表示数不变，故A不符合题意；B．此电路中电压表测定值电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路电阻分压规律可知，此时定值电阻两端电压越大，故电压表示数越大，故B符合题意；C．此电路中电压表测气敏电阻两端电压，酒精浓度越大，气敏电阻越小，由串联电路分压规律可知，此时气敏电阻两端电压越小，故电压表示数越小，故C不符合题意；D．此电路中电压表直接串联进电路，相当于测量电源电压，故酒精浓度越大，电压表示数不变，故D不符合题意。故选B。14．C【详解】B．R1、R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压；图乙电压增大时电流减小，因此图中的电压值是电压表V2测得的值；当滑片P滑到最左端时， R2阻值最大，电流最小，电压表V2示数为4V，电流表示数 I2=0.2A，此时滑动变阻器R2的最大阻值为R2===20Ω故B错误；AC．因串联电路中总电压等于各分电压之和，所以，电源的电压U=I2R1+U1=0.2A×R1+4V①当滑片P在最右端时，滑动变阻器没有连入电路，电压表示数为零，由图象可知这时电路中电流为I1=0.6A，电源电压加在R1上，则U=I1R1=0.6A×R1②解①②得：R1=10Ω，U=6V，故A错误，C正确；D．当滑片P在中点时R2的阻值为R'2=R2=×20Ω=10Ω图乙中C点的电阻为RC===5Ω故D错误。故选C。15．10    6    【详解】[1][2]由电路图可知，L与RP串联，电压表测RP两端的电压，电流表测电路中的电流。当滑片P在滑动变阻器RP的最右端时，电压表的示数为3V，因串联电路中各处的电流相等，所以，电路中的电流将滑片P移至中点时，接入电路中的电阻变小，由串联分压可知变阻器两端的电压变小，电压表示数变小，由电压表示数变化了1V可知，滑动变阻器两端的电压为3V-1V=2V由电阻的串联可知总电阻变小，由可知电路中的电流变大，由电流表示数变化了0.1A可知，电路中的电流I2=I1+0.1A=+0.1A= 解得RP=10Ω则I2=I1+0.1A=0.3A+0.1A=0.4A因串联电路中总电阻等于各分电阻之和，所以，电源的电压U=I1R总=I1(RL+RP)=0.3A×(RL+10Ω)-----①电源的电压U=I2R总′=I2(RL+RP)=0.4A×(RL+5Ω)----②由①②可得0.3A×(RL+10Ω)=0.4A×(RL+5Ω)解得RL=10Ω，U=6V16．变小    变大    不变    【详解】[1]如图所示，电压表相当于断路，电流表相当于导线，简化电路，可以发现是R1与R2的左半部分串联，电压表V1测量的R2的电压，电压表V2被短路，故当在滑片P向右滑动的过程中，R2的阻值变大，总电阻变大，电流变小。[2]根据串联分压，电阻变大，当在滑片P向右滑动的过程中，R2的阻值变大，故电压表V1测量的R2的电压，故电压表V1的示数变大。[3]电压表V2被短路，故当在滑片P向右滑动的过程中，仍然被短路，故示数不变。17．30【详解】如图，闭合开关S和S1后，两灯并联，电流表A1测干路电流，电流表A2测L1支路电流， L2两端电压为L2支路电流为L2的电阻为18．        【详解】[1]连接短路位置到甲地的两段输电线的电阻值[2]甲地到短路位置之间的输电线总长度短路的地点离甲地的距离19．2：1【详解】由图可知，电阻R1和R2并联，电流表A1测量干路电流，电流表A2测量通过电阻R2的电流，若通过电阻R1和R2的电流分别为I1和I2，则电流表A1示数与电流表A2示数之比则可得电阻R1和R2的电流分别为I1和I2之比根据并联电路的特点，R1和R2的阻值之比20．6    12    【详解】[1]只闭合开关S1时，电路为R1的简单电路，由可得电源电压[2]当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，因为并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.6A，而电流表的示数增大了0.5A，即通过R2的电流因为并联电路各支路两端的电压相等，由可得R2的电阻21．见解析所示【解析】解答：根据欧姆定律可得，导体的电阻：R===12Ω，∵导体的电阻与两端的电压和通过的电流无关，∴当将它两端的电压升高到9V时，导体的电阻不变，此时通过的电流：I′== =0.75A>0.6A，∴电流表选0∼3A的量程测量。22．见解析【详解】由图可知，两个电阻串联，通过它们的电流相等，由串联电路电压的规律可知U=U1+U2由欧姆定律可知IR串=IR1+IR2R串=R1+R2可以得到串联电路的总电阻等于串联各电阻之和，他的观点正确。23．取下一个灯泡，如果另一盏灯亮则为并联；另一盏灯不亮则为串联．【解析】并联电路各支路互不影响，串联电路中各用电器是相互影响的；我们可取下一个灯泡，当闭合开关时，另一相灯泡发光则为并联，如果另一个灯泡不发光则为串联．24．50Ω；偏小、由于电流表、电压表内部都有电阻，而电流表测量的是电压表和电阻的总电流，该电流大于通过电阻上的电流；电压表测的是电阻两端的电压，所以测量值比真实值偏小．【解析】试题分析：（1）由题意可知：U=10V I=0.2A根据 I="U/R" ∴Rx= U/I =10V/0.2A=50Ω；（2）在分析时，应从电流表、电压表内部都有电阻着手．电流表在干路上，测量的是电压表和电阻的总电流，该电流大于通过电阻上的电流；电压表测的是电阻两端的电压，所以测量值比真实值偏小．考点：欧姆定律；电流表、电压表的内阻对伏安法测电阻的影响
