2020-2021学年广西省河池市三校联盟高二下学期4月考物理试卷新人教版

这是一份2020-2021学年广西省河池市三校联盟高二下学期4月考物理试卷新人教版，共5页。试卷主要包含了选择题，多选题，实验探究题，解答题等内容，欢迎下载使用。


1. 如图，线圈固定于匀强磁场中，磁场方向垂直线圈平面，若磁感应强度变化使线圈中产生感应电流且逐渐变小，则磁感应强度B随时间t变化可能是图中的（ ）

A.B.C.D.

2. 如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是（ ）

A.当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸
B.当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流
C.当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸
D.只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过

3. 如图所示，具有一定质量的小球A固定在轻杆的一端，轻杆另一端悬挂在小车支架的O点．用手将小球拉至水平，此时小车静止于光滑的水平面上，放手让小球摆下与B处固定的油泥碰击后粘在一起的过程中，则小车将（ ）

A.小球下摆时，车向左运动后又静止
B.静止不动
C.向右运动
D.向左运动

4. 圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向上滑动，下列说法正确的是（ ）

A.穿过线圈a的磁通量变大
B.线圈a中将产生俯视顺时针方向的感应电流
C.线圈a有缩小的趋势
D.线圈a对水平桌面的压力FN将增大

5. 零刻度在表盘正中间的电流计，非常灵敏，通入电流后，线圈所受安培力和螺旋弹簧的弹力作用达到平衡时，指针在示数附近的摆动很难停下，使读数变得困难．在指针转轴上装上的扇形铝框或扇形铝板，在合适区域加上磁场，可以解决此困难．下列方案合理的是（ ）
A.B.C.D.

6. 如图所示，闭合开关后在原线圈接入u=302sin(100πt)V的正弦交变电压，若理想变压器的原、副线圈的匝数比为10:1，灯泡正常发光，此时的电阻为1.5Ω，电表均为理想电表．则下列说法正确的是（ ）

A.电流表的示数为0.2AB.副线圈交变电流的频率为5Hz
C.电压表的示数为4.24VD.灯泡L的额定功率为6W
二、多选题

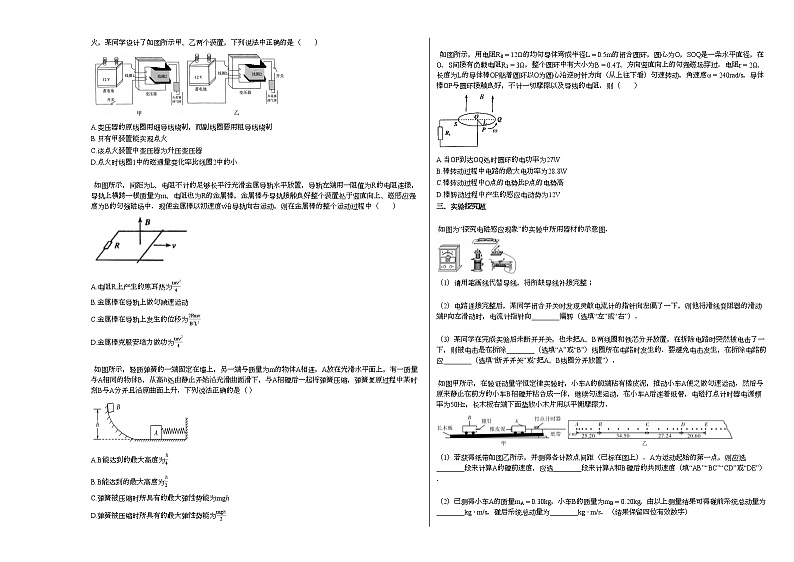

汽车的点火装置的核心是一个变压器，该变压器的原线圈与12V的蓄电池相连，副线圈连接到火花塞的两端，当开关由闭合变为断开时，副线圈中产生10kV以上的电压，火花塞中产生火花，从而点燃油气实现汽车点火，某同学设计了如图所示甲、乙两个装置，下列说法中正确的是（ ）

A.变压器的原线圈用细导线绕制，而副线圈要用粗导线绕制
B.只有甲装置能实现点火
C.该点火装置中变压器为升压变压器
D.点火时线圈1中的磁通量变化率比线圈2中的小

如图所示，间距为L、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m、电阻也为R的金属棒，金属棒与导轨接触良好整个装置处于竖直向上、磁感应强度为B的匀强磁场中．现使金属棒以初速度v沿导轨向右运动，则在金属棒的整个运动过程中（ ）

A.电阻R上产生的焦耳热为mv24
B.金属棒在导轨上做匀减速运动
C.金属棒在导轨上发生的位移为2RmvB2L2
D.金属棒克服安培力做功为mv24

如图所示，轻质弹簧的一端固定在墙上，另一端与质量为m的物体A相连，A放在光滑水平面上，有一质量与A相同的物体B，从高ℎ处由静止开始沿光滑曲面滑下，与A相碰后一起将弹簧压缩，弹簧复原过程中某时刻B与A分开且沿原曲面上升．下列说法正确的是（ ）

A.B能达到的最大高度为ℎ4
B.B能达到的最大高度为ℎ2
C.弹簧被压缩时所具有的最大弹性势能为mgℎ
D.弹簧被压缩时所具有的最大弹性势能为mgℎ2

如图所示，用电阻R0=12Ω的均匀导体弯成半径L=0.5m的闭合圆环，圆心为O，SOQ是一条水平直径，在O、S间接有负载电阻R1=3Ω，整个圆环中有大小为B=0.4T、方向竖直向上的匀强磁场穿过．电阻r=2Ω、长度为L的导体棒OP贴着圆环以O为圆心沿逆时针方向（从上往下看）匀速转动，角速度ω=240rad/s，导体棒OP与圆环接触良好，不计一切摩擦以及导线的电阻．则（ ）

A.当OP到达OQ处时圆环的电功率为27W
B.棒转动过程中电路的最大电功率为28.8W
C.棒转动过程中O点的电势比P点的电势高
D.棒转动过程中产生的感应电动势为12V
三、实验探究题

如图为“探究电磁感应现象”的实验中所用器材的示意图．

（1）请用笔画线代替导线，将所缺导线补接完整；

（2）电路连接完整后，某同学闭合开关时发现灵敏电流计的指针向左偏了一下，则他将滑线变阻器的滑动端P向左滑动时，电流计指针向________偏转（选填“左”或“右”）．

（3）某同学在完成实验后未断开开关，也未把A、B两线圈和铁芯分开放置，在拆除电路时突然被电击了一下，则被电击是在拆除________（选填“A”或“B”）线圈所在电路时发生的．要避免电击发生，在拆除电路前应________（选填“断开开关”或“把A、B线圈分开放置”）．

如图甲所示，在验证动量守恒定律实验时，小车A的前端粘有橡皮泥，推动小车A使之做匀速运动．然后与原来静止在前方的小车B相碰并粘合成一体，继续匀速运动，在小车A后连着纸带，电磁打点计时器电源频率为50Hz，长木板右端下面垫放小木片用以平衡摩擦力．

（1）若获得纸带如图乙所示，并测得各计数点间距（已标在图上）．A为运动起始的第一点，则应选________段来计算A的碰前速度，应选________段来计算A和B碰后的共同速度（填“AB”“BC”“CD”或“DE”）．

（2）已测得小车A的质量mA=0.30kg，小车B的质量为mB=0.20kg，由以上测量结果可得碰前系统总动量为________kg⋅m/s，碰后系统总动量为________kg⋅m/s．（结果保留四位有效数字）

（3）实验结论：________．
四、解答题

某高校设计专业学生对手机进行了防摔设计，防摔设计是这样的：在屏幕的四个角落设置了由弹性塑料、聚合物及超薄金属片组成的保护器，一旦手机内的加速度计、陀螺仪及位移传感器感知到手机掉落，保护器会自动弹出，对手机起到很好的保护作用．总质量为160g的该种型号手机从距离地面1.25m高的口袋中被无意间带出，之后的运动可以看作自由落体运动，平摔在地面上，保护器撞击地面的时间为0.5s，不计空气阻力，g=10m/s2，试求：
（1）手机从开始掉落到落地前的过程中重力的冲量大小；

（2）地面对手机的平均作用力大小．

如图甲所示，圆形线圈的匝数n=100匝，面积S=0.2m2，线圈总电阻r=2Ω，外接电阻R1=R2=R3=4Ω，电容器的电容C=100μF，匀强磁场垂直线圈平面向内，磁感应强度大小按图乙所示的规律变化．

（1）求线圈产生感应电动势的大小；

（2）求电阻R1的电功率；

（3）判断电容器上极板带电的极性，并求电容器的带电量．

如图所示，两平行光滑金属导轨固定在同一水平面上，相距L，左端与一电阻R相连，整个系统置于匀强磁场中，磁感应强度大小为B0，方向竖直向下，一质量为m的导体棒静置于导轨上，在水平外力作用下沿导轨向右匀加速滑动，加速度大小为a，滑动过程中始终保持与导轨垂直并接触良好，导体棒的电阻为R2，导轨电阻可忽略．求：

（1）导体棒两端电压随时间t的变化关系；

（2）回路电功率随时间t的变化关系；

（3）若匀加速运动t0后撤去拉力，求导体棒继续运动的最大距离．

如图所示，一小车上表面由粗糙的水平部分AB和光滑的半圆弧轨道 BCD组成，小车紧靠台阶静止在光滑水平地面上，且左端与光滑圆弧形轨道MN末端相切．一质量为m1=5kg的小物块P从距圆弧轨道MN末端高为ℎ=1.8m处由静止开始滑下，与静止在小车左端的质量为m2=1kg的小物块Q（可视为质点）发生弹性碰撞（碰后立即将小物块P取走，使之不影响后续物体的运动）．已知 AB长为L=10m，小车的质量为M=3kg．取重力加速度g取10m/s2．

（1）求碰撞后瞬间物块Q的速度大小；

（2）若物块Q在半圆弧轨道BCD上经过一次往返运动（运动过程中物块始终不脱离轨道），最终停在小车水平部分AB的中点，求半圆弧轨道BCD的半径至少多大？
参考答案与试题解析
2020-2021学年广西省河池市三校联盟高二4月考物理试卷
一、选择题
1.
【答案】
此题暂无答案
【考点】
法拉第体磁目应定律
【解析】
此题暂无解析
【解答】
此题暂无解答
2.
【答案】
此题暂无答案
【考点】
感应电水射产生条件
法拉第体磁目应定律
【解析】
此题暂无解析
【解答】
此题暂无解答
3.
【答案】
此题暂无答案
【考点】
动于深了定乘的综合应用
【解析】
此题暂无解析
【解答】
此题暂无解答
4.
【答案】
此题暂无答案
【考点】
楞射定经
【解析】
此题暂无解析
【解答】
此题暂无解答
5.
【答案】
此题暂无答案
【考点】
电磁阻来和电腺驱动
【解析】
此题暂无解析
【解答】
此题暂无解答
6.
【答案】
此题暂无答案
【考点】
变压器于构造虫原理
【解析】
此题暂无解析
【解答】
此题暂无解答
二、多选题
【答案】
此题暂无答案
【考点】
变压器于构造虫原理
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
电磁感应因的激量问题
单杆常割陆感线
电都连应循的棒力学问题
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
含来筒档腰械能守恒问题
动于深了定乘的综合应用
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
单杆常割陆感线
电射感从灰操电路类问题
【解析】
此题暂无解析
【解答】
此题暂无解答
三、实验探究题
【答案】
此题暂无答案
【考点】
研究电表感病现象
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
利用使香器材续证动使守恒定律
【解析】
此题暂无解析
【解答】
此题暂无解答
四、解答题
【答案】
此题暂无答案
【考点】
动量定表的病本应用
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
法拉第体磁目应定律
电射感从灰操电路类问题
含容根亮分析
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
法拉第体磁目应定律
电射感从灰操电路类问题
单杆常割陆感线
动量定表的病本应用
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
动于深了定乘的综合应用
能量守来定律锰应用
【解析】
此题暂无解析
【解答】
此题暂无解答
