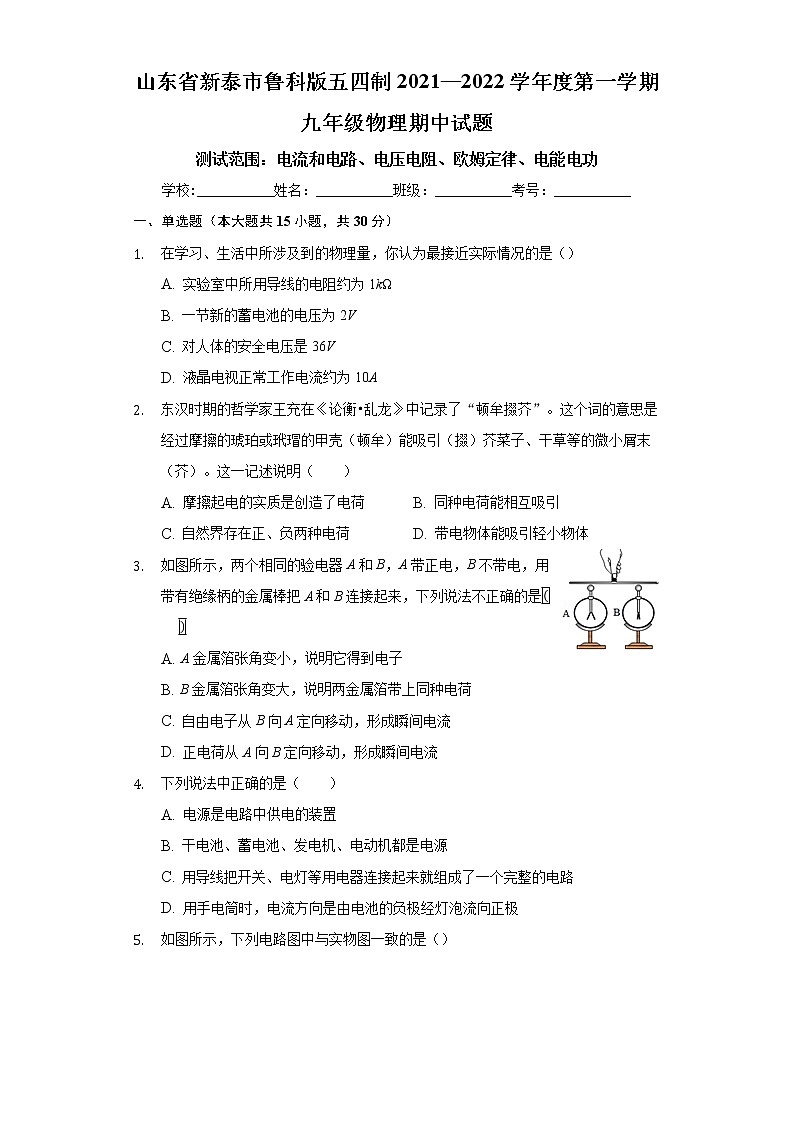

山东省泰安市新泰市2021-2022学年九年级上学期期中物理【试卷+答案】

这是一份山东省泰安市新泰市2021-2022学年九年级上学期期中物理【试卷+答案】，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

学校:___________姓名：___________班级：___________考号：___________
一、单选题（本大题共15小题，共30分）
在学习、生活中所涉及到的物理量，你认为最接近实际情况的是（）
A. 实验室中所用导线的电阻约为1kΩ
B. 一节新的蓄电池的电压为2V
C. 对人体的安全电压是36V
D. 液晶电视正常工作电流约为10A
东汉时期的哲学家王充在《论衡•乱龙》中记录了“顿牟掇芥”。这个词的意思是经过摩擦的琥珀或玳瑁的甲壳（顿牟）能吸引（掇）芥菜子、干草等的微小屑末（芥）。这一记述说明（ ）
A. 摩擦起电的实质是创造了电荷B. 同种电荷能相互吸引
C. 自然界存在正、负两种电荷D. 带电物体能吸引轻小物体
如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是
A. A金属箔张角变小，说明它得到电子
B. B金属箔张角变大，说明两金属箔带上同种电荷
C. 自由电子从B向A定向移动，形成瞬间电流
D. 正电荷从A向B定向移动，形成瞬间电流
下列说法中正确的是（ ）
A. 电源是电路中供电的装置
B. 干电池、蓄电池、发电机、电动机都是电源
C. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
D. 用手电筒时，电流方向是由电池的负极经灯泡流向正极
如图所示，下列电路图中与实物图一致的是（）
A. B.
C. D.
某学校地下车库有南北两个进出口，每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全，下列电路图中，符合要求的是
A. B.
C. D.

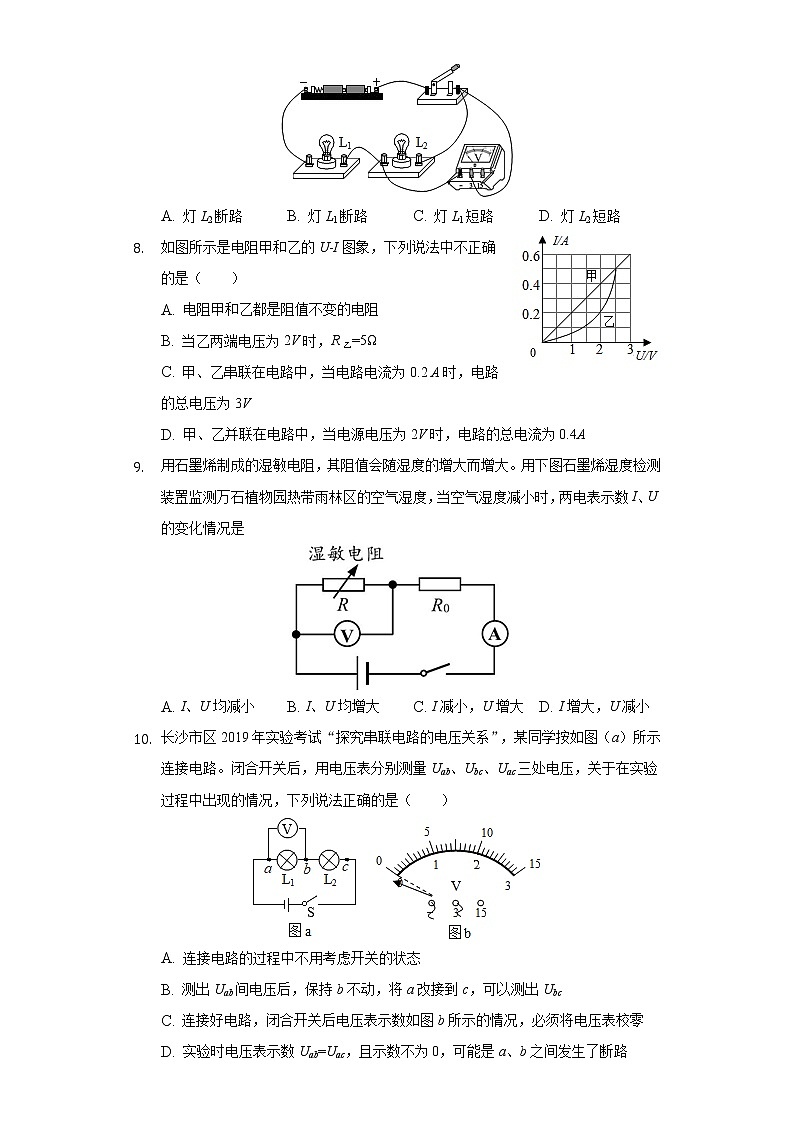

小红在实验时连接了如图所示的电路。闭合开关后，她发现两灯都不亮，电压表示数为0。她将电压表接在灯L1两端，电压表示数接近电源电压，则故障原因可能是（ ）
A. 灯L2断路B. 灯L1断路C. 灯L1短路D. 灯L2短路
如图所示是电阻甲和乙的U-I图象，下列说法中不正确的是（ ）
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为2V时，R乙=5Ω
C. 甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3V
D. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A
用石墨烯制成的湿敏电阻，其阻值会随湿度的增大而增大。用下图石墨烯湿度检测装置监测万石植物园热带雨林区的空气湿度，当空气湿度减小时，两电表示数I、U的变化情况是
A. I、U均减小B. I、U均增大C. I减小，U增大D. I增大，U减小
长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A. 连接电路的过程中不用考虑开关的状态
B. 测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C. 连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D. 实验时电压表示数Uab=Uac，且示数不为0，可能是a、b之间发生了断路
如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（）
①电流表A的读数是2.2A②电流表A1的读数是0.42A③通过L1的电流是0.42A④通过L2的电流是1.76A
A. 只有①③B. 只有②③C. 只有①④D. 只有②④
如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中，下列表述正确的是（ ）
①电流表示数变小
②灯泡L亮度不变
③电压表示数不变
④变阻器连入电路的电阻变小
A. ①②③④B. 只有①②C. 只有③④D. 只有①②③
如图所示的电路，当开关S闭合后（ ）
①若甲表是电压表，乙表是电流表则电阻R1、R2并联
②若甲表是电流表，乙表是电流表则整个电路短路
③若甲表是电压表，乙表是电压表则电阻R1、R2串联
④若甲表是电流表，乙表是电压表则乙表示数为零
A. 只有①正确B. 只有①②正确
C. 只有②③④正确D. 只有①③④正确
如图所示的电路中，闭合两开关后，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是（ ）
①通过电阻R1的电流为0.2A
②电源电压为3V
③电阻R1的阻值为12Ω
④若断开开关S2，电流表A1示数变大
A. 只有①②正确B. 只有③④正确
C. 只有①③正确D. ①②③④都正确
如图甲所示电路，电源电压保持不变.闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图像如图乙所示.则下列判断正确的是（ ）

①图线A是电阻R1的I-U关系图像
②电源电压为18V
③R1的阻值是20Ω
④滑动变阻器R2的最大阻30Ω
A. ①②正确B. ②③正确
C. ①③④正确D. ①②③④都正确
二、填空题（本大题共4小题，共5分）
用丝绸摩擦玻璃棒，玻璃棒带正电．用毛皮摩擦胶棒，橡胶棒带负电，若用摩擦后的毛皮与丝绸靠近会出现______ 现象（填“吸引”或“排斥”）．
某家庭电能表如图所示．若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为________kW•h．
甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为________m。
如图甲所示，电阻箱的示数是______ Ω；如图乙所示此时电能表的示数______ kW•h。
三、作图题（本大题共2小题，共4分）
某同学设计了一个电子身高测量仪（如图所示），R是定值电阻，Rˈ是滑动变阻器，电源电压不变，滑片会随身高上下平移。为了能够实现身高越高，电压表示数越大，请你帮助他将电压表接入电路。
按图所示的实物图，在图中画出它的电路图。
四、实验探究题（本大题共2小题，共15分）
小兰同学对串联电路电压规律进行了探究。
​​​​​​​（1）根据电路图甲，用笔代替导线连接实物电路图乙。
（2）如图甲所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是______；
（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是______。
（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压UL1=2.4V，UL2=1.6V，UAC的示数如图丙所示，读出UAC=______V，并得出了实验的最终结论。实验结论为：______
（5）此实验依然存在着一定的缺陷，你的改进方法是：______。
小芳利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω
（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只有一个元件有故障，该故障是______。
（4）排除故障后，调节滑动变阻器，记录多组数据。画出了待测电阻Rx的I-U图象，如图丙所示。由图象可得Rx=______Ω。
（5）小芳又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关______时，电流表读数为Il；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx=______。（用已知和测出的物理量符号表示）
五、计算题（本大题共2小题，共16分）
如图，电源两端电压保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数为1.2A，电流表A1的示数为0.9A。
求：（1）电源两端电压U；
（2）电阻R2的阻值。
在如图所示的电路中，电阻R1＝30 Ω，滑动变阻器R2标有“100 Ω 2 A”字样，电流表的量程为0～0.6 A，电压表的量程为0～15 V．闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为9 V，电流表的示数为0.5 A．求：
（1）此时滑动变阻器R2接入电路的阻值．
（2）电源电压．
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围．
答案和解析
1.【答案】B【分析】
​​​​​​​此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】
A、实验室中所用导线的电阻约为0.01Ω，故A错误。
B、一节新的蓄电池的电压为2V，符合实际，故B正确。
C、对人体的安全电压是不高于36V，故C错误。
D、液晶电视正常工作电流约为0.5A，故D错误。
故选：B。
2.【答案】D
解：摩擦起电是指用摩擦的方法使物体带电，带电体的基本性质是能吸引轻小物体；《论衡•乱龙》一书中提到的“摩擦玳瑁能吸引草屑”等现象说明：带电体具有吸引轻小物体的性质。
故选：D。
不同物体在相互摩擦的过程中，束缚电子本领强的得电子带负电，束缚电子本领弱的失电子带正电，这就是摩擦起电的过程；带电体的基本性质是能吸引轻小物体。
本题考查了摩擦起电的实质、带电体的性质，属于基础题。
3.【答案】D
【分析】
​人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反。
本题的目的是考查对验电器使用原理、电流的形成的掌握情况。在金属导体中，能够自由移动的电荷是负电荷（自由电子）。
​【解答】
AB、由题知，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，则B上的一部分电子会通过金属棒转移到A上，A带的正电荷会减少从而张角变小，而B因为失去电子也带上了正电荷，B的两金属箔带上同种电荷使B金属箔张角变大，故AB正确；
CD、用带有绝缘柄的金属棒把A和B连接起来时，自由电子会发生定向移动，从B移动到A，形成瞬间电流，故C正确，D错误。
故选：D。
4.【答案】A
解：
A、电源将其它形式的能量转化为电能，是提供电能的装置，此选项正确；
B、干电池、蓄电池、发电机都是电源，电动机是用电器，此选项错误；
C、一个基本的电路，必须由电源、用电器、开关和导线组成，此选项错误；
D、用手电筒时，电流方向是由电池的正极经灯泡流向负极，此选项错误。
故选：A。
①由电源、用电器、开关、导线组成的电流的路径叫电路。在电路中，电源提供电能；用电器消耗电能；开关控制电路；导线连接电路。
②在电源外部，电流从电源正极出发，经过用电器回到负极。
此题考查的是我们对电路组成及各元件作用和电流方向的掌握，属于基础题，难度不大，容易解答。
5.【答案】A
【分析】
本题考查根据实物图画电路图，关键是分析出实物图中用电器的连接情况，再对应实物图画出电路图，这是电学的重点也是难点。
由实物图可知，电流从电源的正极出发，经过电流表、灯泡 L1，再经过开关，灯泡 L2回到负极，电压表并联在电流表、灯泡 L1、开关的两端。
根据选项与实物图进行分析比较。
【解答】
A.由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡 L1，再经过开关，灯泡 L2回到负极，电压表并联在电流表、灯泡 L1、开关的两端，与实物图符合，故A正确；
B.由电路图可知，两灯泡并联，与实物图不符，故B错误；
C.由电路图可知，两灯泡串联，电压表测量灯泡 L2两端电压，实物图中电压表测量灯泡 L1两端电压，与实物图不符，故C错误；
D.由电路图可知，两灯泡串联，电压表测量灯泡 L2和 L1两端电压，与实物图不符，故D错误；
故选A。
6.【答案】B
【分析】
本题主要考查电路的设计，较为简单。
（1）此类题关键是分析题意，再进行判断；
（2）每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，说明每个出口的感应开关都可以独立控制值班室的灯。
【解答】
ABCD.每个进出口处装有感应开关，当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，说明每个出口的感应开关都可以独立控制值班室的灯，说明两开关并联，灯泡在干路上，故B符合题意，ACD不符合题意。
故选B。
7.【答案】B
解：由图可知，闭合开关后两灯串联，电压表测灯L2两端电压，但两个灯泡都不亮，电压表无示数，这说明电路出现了断路故障，即电压表到电源两极间是断开的；她将电压表接在灯L1两端时，电压表示数接近电源电压，此时电压表与电源两极间是接通的，所以灯L2完好，灯L1断路。
故选：B。
由图可知，闭合开关后两灯串联，电压表测灯L2两端电压；两个灯泡都不亮，电压表无示数，说明电压表到电源两极间是断开的；将电压表接在灯L1两端时，电压表有示数，说明电压表与电源两极间是接通的，据此解答。
根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通。
8.【答案】C
解：A、甲的图像为一条直线，说明电流与电压成正比，甲为定值电阻；乙的图像为曲线，即电流与电压不成正比，因此乙的阻值是变化的，故A错误；
B、根据图像可知，当乙两端电压为2V时，通过乙的电流为0.2A，由I=可得，乙的阻值：R乙===10Ω，故B错误；
C、甲、乙串联在电路中时，通过两电阻的电流相等，当电路中的电流为0.2 A时，由图可知，U甲=1V，U乙=2V，则电源的电压：U=U甲+U乙=1V+2V=3V，故C正确；
D、因并联电路两端电压相等，且并联电路中干路电流等于各支路电流之和，当电源电压为2V；由图可知I=I甲+I乙=0.4A+0.2A=0.6A，故D错误。
故选：C。
（1）甲的图像为一条直线，说明电流与电压成正比，甲为定值电阻；乙的图像为曲线，阻值变化，据此分析；
（2）根据图像读出当乙两端电压为2V时通过的电流，然后根据欧姆定律求出乙的阻值；
（3）根据串联电路的电流特点读出图像中对应的电压，根据串联电路的特点求出电源电压；
（4）根据并联电路的电流规律得出电路中的总电流。
本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的灵活运用，关键是根据图像得出相关的信息。
9.【答案】D
解：由电路图可知，湿敏电阻R与定值电阻R0串联，电流表测电路中的电流，
将湿敏电阻R附着在叶片上，
因湿敏电阻的阻值会随湿度的增大而增大，且串联电路的总电阻等于各分电阻之和，
所以，当空气湿度减小时，湿敏电阻的阻值减小，电路的总电阻减小，
由I=可知，电源电压不变，总电阻减小，电路中的电流增大，即电流表示数增大；
由U=IR可知，R0两端的电压增大，根据串联电路电压规律可知R0两端的电压减小，即电压表的示数减小，故D正确。
故选：D。
由电路图可知，湿敏电阻R与定值电阻R0串联，电流表测电路中的电流，当空气湿度减小时，根据“湿敏电阻的阻值会随含水量的升高而增大”可知湿敏电阻的阻值变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，利用好“湿敏电阻的阻值会随湿度的增大而增大”是关键。
10.【答案】D
解：A、为保护电路，连接电路的过程中开关要断开，故A错误；
B、用电压表测出Uab间电压后，保持b不动，将a改接到c，虽然此时电压表与L2并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出L2两端的电压Ubc，故B错误；
C、连接好电路，闭合开关后电压表示数如图b所示的情况，即指针反向偏转，说明电压表的正负接线柱接反了，需要将电压表的正负极接线柱互换，故C错误；
D、实验时电压表示数Uab=Uac，且示数不为0，说明a、b间的电压等于电源电压，可能是a、b之间发生了断路（此时电压表串联在电路中测电源电压），也可能是b、c间发生了短路，故D正确。
故选：D。
（1）连接电路的过程中开关要断开；
（2）（3）用电压表测电压时，电流要从电压表正接线柱流入，从负接线柱流出，否则，指针反向偏转；
（4）故障一般为短路和断路两种情况，根据现象分析解答。
本题探究串联电路电压的规律，考查电压表使用、数据分析、故障分析等知识，有一定的难度。
11.【答案】C
【分析】
此题主要考查了并联电路的电流关系及电流表的读数，解题关键是知道并联电路的电流关系，能认清电流表的分度值。
（1）并联电路的特点：干路上的总电流等于各支路中的电流之和；
（2）当电流表选0～3A量程时，对应的分度值为0.1A；当电流表选0～0.6A量程时，对应的分度值为0.02A；
（3）由图可知，当开关闭合后，两灯并联，电流表A测干路上的总电流，电流表A1测灯L1中的电流。
【解答】
由图可知，当开关闭合后，两灯并联，电流表A测干路上的总电流，电流表A1测灯L1中的电流，由于并联电路干路上的总电流等于各支路中的电流之和，故A的示数比A1的示数大，而两个电流表的指针位置相同，说明A选的大量程，其示数为I=2.2A，而A1选的是小量程，其示数为I1=0.44A，故L2中的电流为I2=I-I1=2.2A-0.44A=1.76A，故正确的说法有①④，错误的说法是②③，故C正确，ABD错误。
故选C。
12.【答案】D
解：（1）变阻器与灯并联，电压表测电源电压，故电压表示数不变；③正确；
根据并联电路电压的规律，灯的电压不变，根据P=，灯的功率不变，灯L亮度不变，②正确；
（2）将滑动变阻器R的滑片向左移动后，变阻器连入电路中的电阻变大，④错误；
电流表测并联电路的电流，因变阻器连入电路中的电阻变大，根据电阻的并联规律，故并联的总电阻变大，由欧姆定律，干路电流即电流表示数变小，①正确。
故选：D。
（1）变阻器与灯并联，电压表测电源电压，据此分析电压表示数变化；
根据并联电路电压的规律，灯的电压不变，根据P=分析灯的亮度变化；
（2）分析滑动变阻器R的滑片向左移动后变阻器连入电路中的电阻变化；
电流表测并联电路的电流，根据电阻的并联规律，由欧姆定律得出流表示数变化。
本题考查并联电路的规律及欧姆定律和电功率公式的运用，难度中等。
13.【答案】B
解：①若甲表是电压表，乙表是电流表，当开关S闭合后，电流有两条路径，则电阻R1、R2并联，故①正确；
②若甲表是电流表，乙表是电流表，当开关S闭合后，电流经甲表、乙表回到电源的负极，电路会形成电源短路，故②正确；
③若甲表是电压表，乙表是电压表，当开关S闭合后，是电阻R1的简单电路，故③错误；
④若甲表是电流表，乙表是电压表，当开关S闭合后，是电阻R1的简单电路，电流表甲被短路，示数为零，电压表乙连接的电源的两端，有示数，故④错误。
综合分析②④正确。
故选：B。
电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题
此题主要考查电流表和电压表的连接方式以及在电路中的作用，并会设计串并联电路。
14.【答案】A
解：由电路图可知，闭合两开关时，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；
因为并联电路中干路电流等于各支路电流之和，
所以通过电阻R1的电流：
I1=I-I2=0.5A-0.3A=0.2A，故①正确；
又因为并联电路中各支路两端的电压相等，
则根据欧姆定律可得，电源的电压：
U=U2=I2R2=0.3A×10Ω=3V，故②正确；
由欧姆定律可得，电阻R1的阻值：
R1===15Ω，故③错误。
若断开开关S2，电流表A1只测量R2的电流，则电流表A1示数变小，故④错误。
综合分析可知①②正确。
故选：A。
由电路图可知，闭合两开关时，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流；开关S1控制整个电路，开关S2控制电阻R1；
根据并联电路的电流特点求出通过电阻R1的电流，再根据并联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的阻值，若断开开关S2，只有R1支路的电流，判断出电流表A1示数的变化。
本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的计算题。
15.【答案】B
解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
①当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，
由图像可知，A为滑动变阻器R2的I-U关系图像，B为电阻R1的I-U图像，故①错误；
②当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由U-I图像可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U=U1+U2=14V+4V=18V，故②正确；
③由I=可得定值电阻R1的阻值为：
R1===20Ω，故③正确；
由I=可得滑动变阻器的最大阻值：
R2===70Ω，故④错误。
故选：B。
由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
（1）根据电压变化的范围进行判断，定值电阻两端电压不会等于零；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，根据图像读出电路中的最小电流和两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出滑动变阻器的最大阻值。
本题考查串联电路电流和电压的规律以及滑动变阻器的使用，关键是欧姆定律的应用，要明白电路各个用电器的连接情况，还要会看“I-U”关系图像。在电学中，有些题目的信息是通过图像给出的，所以要会读电路图中的信息和I-U图像中的信息。
16.【答案】吸引
解：摩擦起电的实质是电子的转移，失去电子的物体因为少了电子而带正电，得到电子的物体因为有了多余的电子而带负电．
因为玻璃棒带正电，所以丝绸带负电；因为橡胶棒带负电，所以毛皮带正电．这样带正电的毛皮与带负电的丝绸靠近时，就会出现吸引现象．
故答案为吸引．
解答本题需要先分析出毛皮和丝绸分别带什么电，然后根据电荷间的相互作用规律来判断．
此题考查摩擦起电的实质和电荷间的相互作用规律，是一道好题．
17.【答案】0.02；1200
【分析】
此题主要考查了用电能表和秒表测量电功率，解题关键是知道电能表相关参数的含义。
电能表上标着的“3000revs/kW·h”的意义是：每消耗1kW·h的电能，电能表的转盘转3000转，根据实际转过的转数计算空调消耗的电能；已知通电时间，利用公式计算空调的电功率。
【解答】
空调消耗的电能为；。
故答案为：0.02。
18.【答案】15000
【分析】
知道电表的示数，根据欧姆定律求出导线的总电阻，又知道每千米导线的电阻值，可求导线的长度，然后除以2即可求出短路位置离甲地的距离。
本题考查了学生对电流表读数和欧姆定律的掌握和运用，知道出短路的地点离甲地的距离为导线总长度的一半是本题的关键。
【解答】
由可得，导线电阻：
，
则导线长度：，
短路位置离甲地的距离：
。
故答案为：15000。
19.【答案】3258 1501.0
解：
（1）×1000的位置对应的数是3，×100的位置对应的数是2，×10的位置对应的数是5，×1的位置对应的数是8，故电阻箱的示数是3258Ω；
（1）由图可知电能表的示数为1501.0kW•h。
故答案为：3258；1501.0。
（1）用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数；
（2）电能表读数时注意：最后一位是小数、单位是kW•h。
本题考查了电阻箱的读数方法：把对应的数位上的数字读出，按照数位写出即可；还考查了电能表的读数方法，注意最后一位。
20.【答案】
【分析】
本题考查了串、并联电路的设计；明确电压表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键。
先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电流的变化，判断电压变化情况，进而判断电压表的接入位置。
【解答】
由图知，两电阻串联，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，把电压表并联在R两端测R的电压，即电压表的示数变大，如图所示：
​。
21.【答案】解：一条路径是：从正极开始连接，依次是开关L2、S2、回到负极；另一条路径是：从正极开始连接，依次是开关L1、S1、回到负极；如下图所示：
根据实物图图可知，两灯泡并联，S2控制L2，S1控制L1。
本题考查了根据实物电路图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键。
22.【答案】（1）；
（2）短路；
（3）电压表指针反向偏转；
（4）4V；串联电路两端的总电压等于各串联部分两端电压之和；
​​​​​​​（5）换用不同规格的灯泡多做几次实验。
解：（1）由电路图可知，两灯泡串联，电压表测量灯泡L1两端电压，如图所示：
（2）发现L1不发光，L2比较亮，电压表示数为零，说明灯L1的没有电流通过，即L1短路了；
（3）只断开电压表A接点，并改接到C接点上，而B接点不动，电压表正负接线柱接反了，闭合开关后，电压表指针反向偏转，所以不能测出L2两端的电压。
（4）电压表测量AC间电压，所以选择电压表选择的是0～15V量程；电压表分度值为0.5V，所以示数为4V；
由实验数据可知：L1、L2的总电压为：U=UL1+UL2=2.4V+1.6V=4V；
由此可得出实验结论为：串联电路两端的总电压等于各串联部分两端电压之和；
（5）为得出普遍结论，应更换不同规格的灯泡，或改变电源电压，进行多次实验，测出多组实验数据。
故答案为：（1）见上图；（2）短路；（3）电压表指针反向偏转；（4）4V；串联电路两端的总电压等于各串联部分两端电压之和；（5）换用不同规格的灯泡多做几次实验。
（1）在根据电路图连接电路过程中，要特别注意电压表的位置、接法、量程选择和电流方向。
（2）闭合开关灯泡不亮原因有两个：灯泡处发生短路或断路，其它位置发生断路。一个灯泡发光，另一个不发光，不可能发生断路，只能是短路。
（3）电流从电压表正接线柱流入，负接线柱流出，电压表反向偏转。
（4）根据串联电路两端的总电压与各用电器两端的电压之和的关系计算出两灯泡的总电压，由此判断出电压表选择的量程，根据指针的位置读出电压表示数；
（5）为了得出普遍结论，应进行多次实验，进行多次测量。
本题考查了利用电压表判断电路故障的分析能力、电压表的使用方法等知识；做此题时要围绕串联电路的电压规律去分析解答，需要注意的是实验为了得出普遍结论，应进行多次实验，测出多组数据。
23.【答案】（1）如图；
​​​​​​​（2）B；（3）滑动变阻器断路；（4）4；（5）①S1闭合、S2断开；③。
解：（1）电流表选用小量程与电阻串联在电路中，如下左图所示：
；
（2）连接电路时开关应断开，闭合开关之前滑动变阻器的滑片应处于阻值最大处即B端。
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明与a、b之间和b、c之间并联部分是通路；接在a、c之间，电压表无示数，说明b、c之间断路。如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路；
（4）由图象知，当灯的电压是1.0V时，对应的电流值为0.25A，由I=可得Rx===4Ω；
（5）电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为Il；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx====。
故答案为：（1）如上图；（2）B；（3）滑动变阻器断路；（4）4；（5）①S1闭合、S2断开；③。
（1）由表中数据，电流表选用小量程与电阻串联在电路中，变阻器按一上一下接入电路中；
（2）为保护电路，连接电路时开关应断开，闭合开关之前滑动变阻器的滑片应处于阻值最大处；
（3）如图两电阻串联，电路中只有一处故障，且只发生在一电阻上，同时电压表、电流表无示数，说明电路故障不可能是短路，如果是短路，则电流表有示数。因此是断路故障；
（4）从图象上找到额定电压对应的点，读出对应的电流，利用欧姆定律可求电阻；
（5）根据电源电压不变利用欧姆定律计算出Rx阻值。
①没有电压表，利用已知电阻和电流表以及其他元件测量电阻的阻值时，一般设计成并联电路，找电压相等列等式求出被测电阻；
②没有电流表，利用电压表和已知电阻以及其他元件测量电阻的阻值时，一般设计成串联电路，找电流相等列等式求出被测电阻。
24.【答案】解：（1）由图可知，R1与R2并联，A测量干路电流，电流表A1测量R1的电流；
由于并联电各支路两端的电压相等，
则根据I=可得电源电压：
U=U1=I1R1=0.9A×10Ω=9V；
（2）因并联电路中干路电流等于支路电流之和，
所以通过R2的电流：
I2=I-I1=1.2A-0.9A=0.3A，
根据I=可得R2的阻值：
R2===30Ω。
答：（1）电源两端电压U为9V；
（2）电阻R2的阻值为30Ω。
（1）利用U=IR即可求出R1两端的电压，然后根据并联电路两端的电压相等的特点即可得出电源电压；
（2）根据并联电路电流的特点求出通过R2的电流I2；然后根据I=即可求出电阻R2的大小。
知道并联电路电流和电压的特点，会灵活应用欧姆定律进行计算。
25.【答案】（1）18 Ω ；（2）24 V；（3）10 Ω～50 Ω​​​​
解：（1）．
（2）U1＝I1R1＝0.5 A×30 Ω＝15 V，
U＝U1+U2＝15 V+9 V＝24 V．
（3）当I＝0.6 A时，R2接入电路的电阻最小，
，
R2小＝R总-R1＝40 Ω-30 Ω＝10 Ω，
当U2＝15 V时，R2接入电路中的电阻最大，
​​​​​​​U1小＝U-U2大＝24 V-15 V＝9 V，
，
，
故R2接入电路的阻值范围为10 Ω～50 Ω．
