人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器教学设计

这是一份人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器教学设计，共6页。

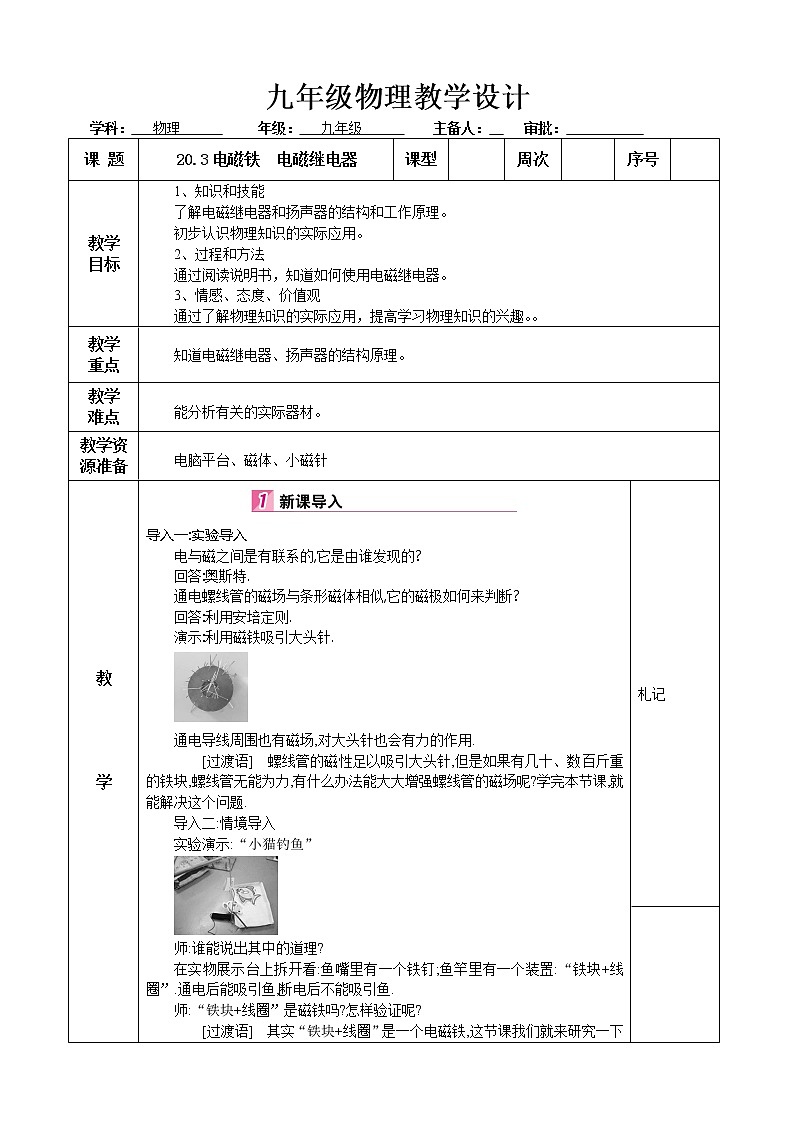

课 题
20.3电磁铁 电磁继电器
课型
周次
序号
教学
目标
1、知识和技能
了解电磁继电器和扬声器的结构和工作原理。
初步认识物理知识的实际应用。
2、过程和方法
通过阅读说明书，知道如何使用电磁继电器。
3、情感、态度、价值观
通过了解物理知识的实际应用，提高学习物理知识的兴趣。。
教学
重点
知道电磁继电器、扬声器的结构原理。
教学
难点
能分析有关的实际器材。
教学资源准备
电脑平台、磁体、小磁针
教

学
流
程
导入一:实验导入
电与磁之间是有联系的,它是由谁发现的?
回答:奥斯特.
通电螺线管的磁场与条形磁体相似,它的磁极如何来判断?
回答:利用安培定则.
演示:利用磁铁吸引大头针.
通电导线周围也有磁场,对大头针也会有力的作用.
[过渡语] 螺线管的磁性足以吸引大头针,但是如果有几十、数百斤重的铁块,螺线管无能为力,有什么办法能大大增强螺线管的磁场呢?学完本节课,就能解决这个问题.
导入二:情境导入
实验演示:“小猫钓鱼”
师:谁能说出其中的道理?
在实物展示台上拆开看:鱼嘴里有一个铁钉;鱼竿里有一个装置:“铁块+线圈”.通电后能吸引鱼,断电后不能吸引鱼.
师:“铁块+线圈”是磁铁吗?怎样验证呢?
[过渡语] 其实“铁块+线圈”是一个电磁铁,这节课我们就来研究一下电磁铁的性质,以及电磁铁磁力的大小与哪些因素有关.

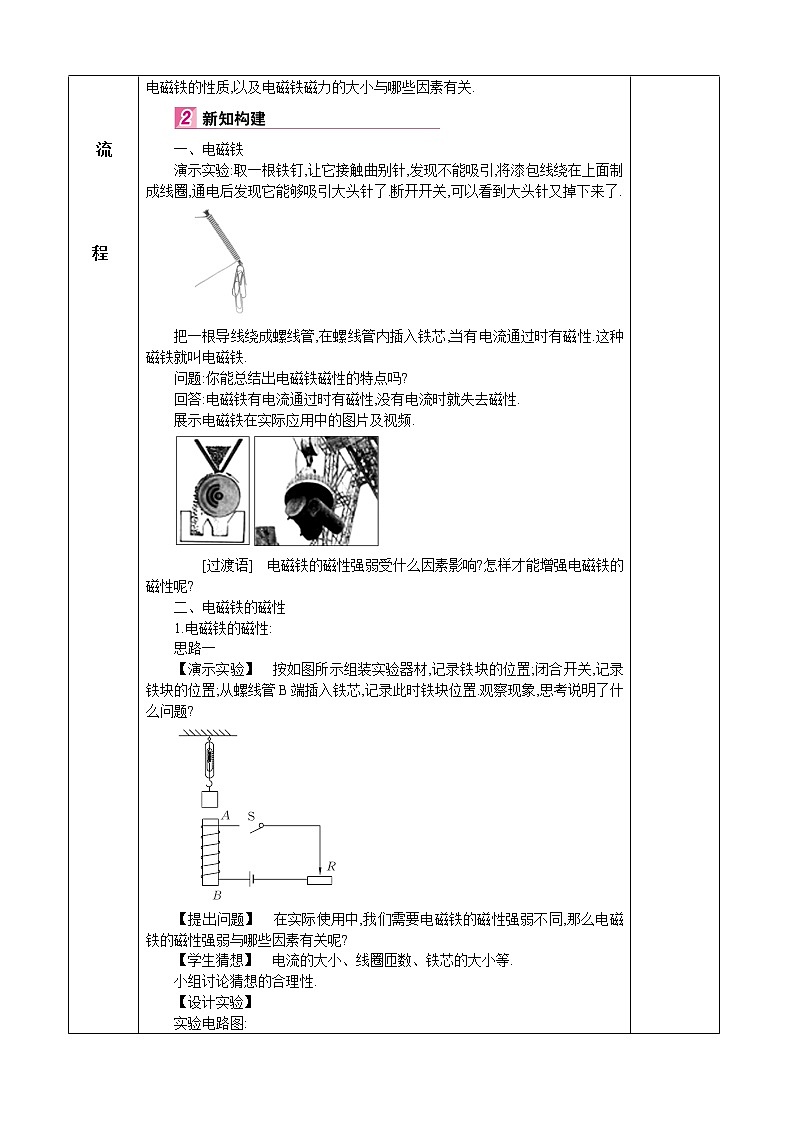

一、电磁铁
演示实验:取一根铁钉,让它接触曲别针,发现不能吸引,将漆包线绕在上面制成线圈,通电后发现它能够吸引大头针了.断开开关,可以看到大头针又掉下来了.
把一根导线绕成螺线管,在螺线管内插入铁芯,当有电流通过时有磁性.这种磁铁就叫电磁铁.
问题:你能总结出电磁铁磁性的特点吗?
回答:电磁铁有电流通过时有磁性,没有电流时就失去磁性.
展示电磁铁在实际应用中的图片及视频.
[过渡语] 电磁铁的磁性强弱受什么因素影响?怎样才能增强电磁铁的磁性呢?
二、电磁铁的磁性
1.电磁铁的磁性:
思路一
【演示实验】 按如图所示组装实验器材,记录铁块的位置;闭合开关,记录铁块的位置;从螺线管B端插入铁芯,记录此时铁块位置.观察现象,思考说明了什么问题?
【提出问题】 在实际使用中,我们需要电磁铁的磁性强弱不同,那么电磁铁的磁性强弱与哪些因素有关呢?
【学生猜想】 电流的大小、线圈匝数、铁芯的大小等.
小组讨论猜想的合理性.
【设计实验】
实验电路图:
分析:把两个线圈匝数不同的电磁铁串联,控制电流相等,可以研究电磁铁磁性强弱与线圈匝数的关系.调节滑动变阻器,改变电路中的电流,可以研究电磁铁磁性强弱与电流大小的关系.
学生分组进行实验,教师巡视指导.
【实验结论】 在匝数相同时,通入的电流越大,电磁铁的磁性越强;电流一定时,外形相同的螺线管,匝数越多,电磁铁的磁性越强.

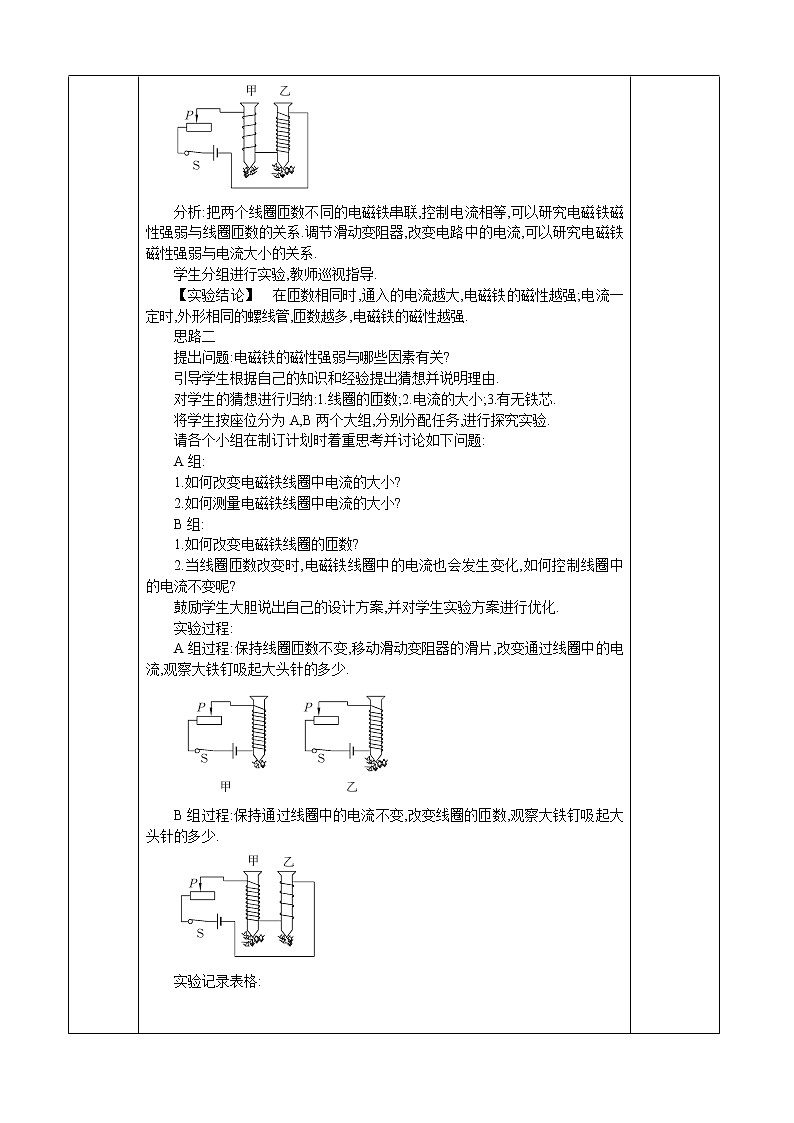

思路二
提出问题:电磁铁的磁性强弱与哪些因素有关?
引导学生根据自己的知识和经验提出猜想并说明理由.
对学生的猜想进行归纳:1.线圈的匝数;2.电流的大小;3.有无铁芯.
将学生按座位分为A,B两个大组,分别分配任务,进行探究实验.
请各个小组在制订计划时着重思考并讨论如下问题:
A组:
1.如何改变电磁铁线圈中电流的大小?
2.如何测量电磁铁线圈中电流的大小?
B组:
1.如何改变电磁铁线圈的匝数?
2.当线圈匝数改变时,电磁铁线圈中的电流也会发生变化,如何控制线圈中的电流不变呢?
鼓励学生大胆说出自己的设计方案,并对学生实验方案进行优化.
实验过程:
A组过程:保持线圈匝数不变,移动滑动变阻器的滑片,改变通过线圈中的电流,观察大铁钉吸起大头针的多少.
B组过程:保持通过线圈中的电流不变,改变线圈的匝数,观察大铁钉吸起大头针的多少.
实验记录表格:
探究影响电磁铁磁性强弱的因素
小组
次数
电流
/A
吸引大头针的个数/个
小组
次数
匝数
/匝
吸引大头针的个数/个
A
B
实验结论:电磁铁的磁性强弱与线圈的匝数和电流大小有关.匝数相同,通过电磁铁的电流越大,它的磁性越强.在电流一定时,外形相同的螺线管,线圈匝数越多,磁性越强.
2.电磁铁的应用:
视频展示电磁起重机的工作过程,以及其余使用电磁铁的地方.
分析总结:
电磁铁的优点:可以通过通断电路来控制磁性;可以通过改变电流的强弱控制磁性的强弱;可以通过改变电流的方向来改变磁极的极性.
[过渡语] 有些情况下工作环境十分恶劣,如粉尘多、高压等环境,不适合施工人员工作,这就可以发挥电磁铁的优势,制成继电器,你知道电磁继电器的工作原理吗?
三、电磁继电器
播放视频:巨型机器工作.
在生活中我们经常看到一些大型机器在工作,如大型吊车,它们的工作电流非常大,直接来控制或操作是很危险的,怎么才能控制这些强大的电流?
电磁继电器就是利用电磁铁来控制工作电路的一种开关.展示电磁继电器实物,同时利用投影仪介绍电磁继电器的构造.
展示一个利用电磁继电器的控制电路.
分析总结电磁继电器的工作原理:
电磁铁通电时,把衔铁吸下来,使D,E接触,工作电路闭合.电磁铁断电时失去磁性,弹簧把衔铁拉起来,切断工作电路.
总结一下,使用电磁继电器的优点:
学生讨论回答:可以利用低电压、弱电流的通断,来间接地控制高电压、强电流的通断;
可以实行远距离控制;低压控制电路可以使用温控、光控等传感器,实行自动控制.
1.电磁铁及其磁性强弱的影响因素,使用电磁继电器控制电路等.
2.电磁铁磁性强弱与通过电流的大小、线圈的匝数有关.
3.电磁铁和普通磁铁相比磁性的强弱、磁极的改变更容易控制.
4.电磁继电器可用于低电压、弱电流控制高电压、强电流;可以实现远距离控制等.
1.下列装置中,没有用到电磁铁的是( )
A.电磁起重机 B.电磁继电器
C.电铃D.电热毯
2.下列方法中,不能增强螺线管磁性的是( )
A.增加螺线管的匝数
B.在通电螺线管内插入铁棒
C.增大螺线管线圈中的电流
D.增大螺线管本身的直径
3.小聪同学在做“探究电磁铁”实验中,使用两个相同的大铁钉绕制成电磁铁进行实验,如图所示,下列说法中正确的是( )
A.要使电磁铁磁性增强,应将变阻器的滑动片向右滑动
B.电磁铁能吸引的大头针越多,表明它的磁性越强
C.电磁铁B磁性较强,所以通过它的电流较大
D.若将两电磁铁上部靠近,会相互吸引
4.如图所示,在电磁铁的正上方用弹簧挂一块条形磁铁.当开关闭合后,条形磁铁与电磁铁的相互作用为 (填“吸引”或“排斥”).在滑片P从b端滑到a端的过程中,弹簧的长度会变 (填“长”或“短”).
札记
板书
设计
电磁铁 电磁继电器
1.电磁铁:通电螺线管中插入铁芯.
2.电磁铁的磁性:与电流大小和线圈匝数有关.
3.电磁继电器:实现低电压、弱电流控制高电压、强电流.
教学
反思
