河南省安阳市正一中学2019_2020学年上学期九年级期中考试物理试卷

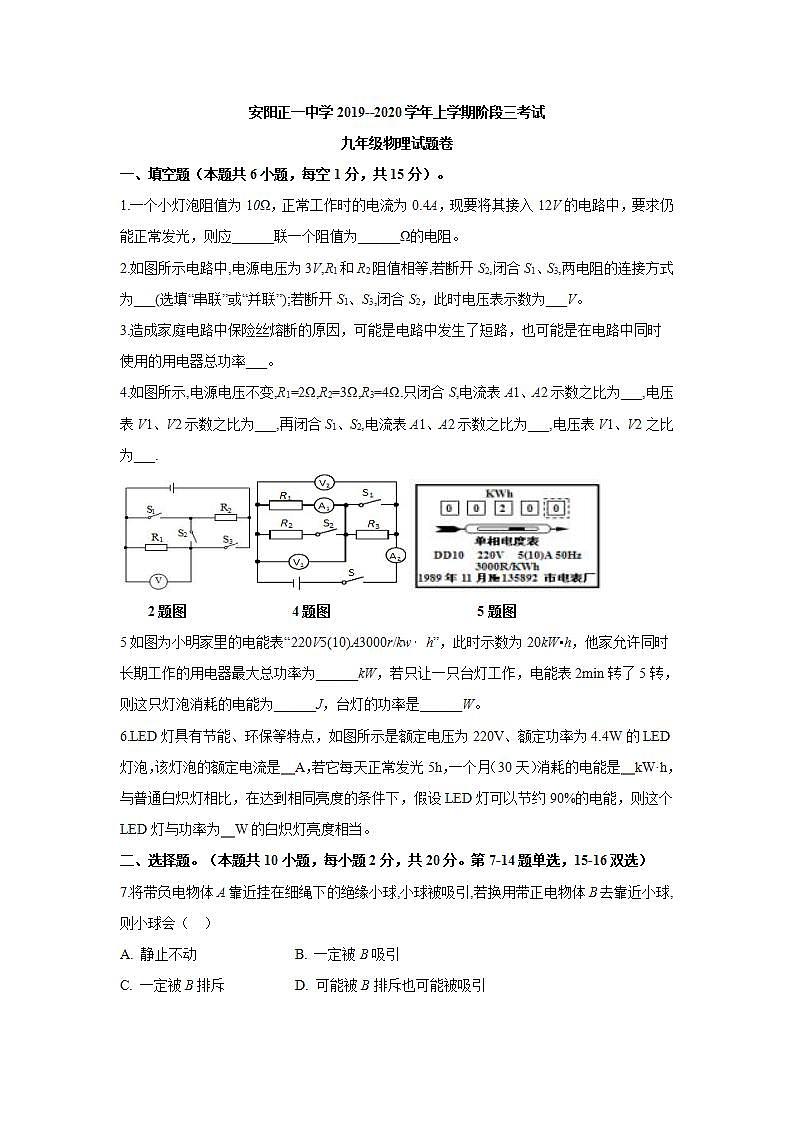

安阳正一中学2019--2020学年上学期阶段三考试

九年级物理试题卷

一、填空题（本题共6小题，每空1分，共15分）。

1.一个小灯泡阻值为10Ω，正常工作时的电流为0.4A，现要将其接入12V的电路中，要求仍能正常发光，则应______联一个阻值为______Ω的电阻。

2.如图所示电路中,电源电压为3V,R1和R2阻值相等,若断开S2,闭合S1、S3,两电阻的连接方式为___(选填“串联”或“并联”);若断开S1、S3,闭合S2，此时电压表示数为___V。

3.造成家庭电路中保险丝熔断的原因，可能是电路中发生了短路，也可能是在电路中同时

使用的用电器总功率___。

4.如图所示,电源电压不变,R1=2Ω,R2=3Ω,R3=4Ω.只闭合S,电流表A1、A2示数之比为___,电压表V1、V2示数之比为___,再闭合S1、S2,电流表A1、A2示数之比为___,电压表V1、V2之比为___.

2题图               4题图                     5题图

5如图为小明家里的电能表“220V5(10)A3000r/kw⋅h”，此时示数为20kW▪h，他家允许同时长期工作的用电器最大总功率为______kW，若只让一只台灯工作，电能表2min转了5转，则这只灯泡消耗的电能为______J，台灯的功率是______W。

6.LED灯具有节能、环保等特点，如图所示是额定电压为220V、额定功率为4.4W的LED灯泡，该灯泡的额定电流是    A，若它每天正常发光5h，一个月（30天）消耗的电能是    kW·h，与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为    W的白炽灯亮度相当。

二、选择题。（本题共10小题，每小题2分，共20分。第7-14题单选，15-16双选）

7.将带负电物体A靠近挂在细绳下的绝缘小球,小球被吸引,若换用带正电物体B去靠近小球,则小球会（  ）

A. 静止不动              B. 一定被B吸引
C. 一定被B排斥          D. 可能被B排斥也可能被吸引

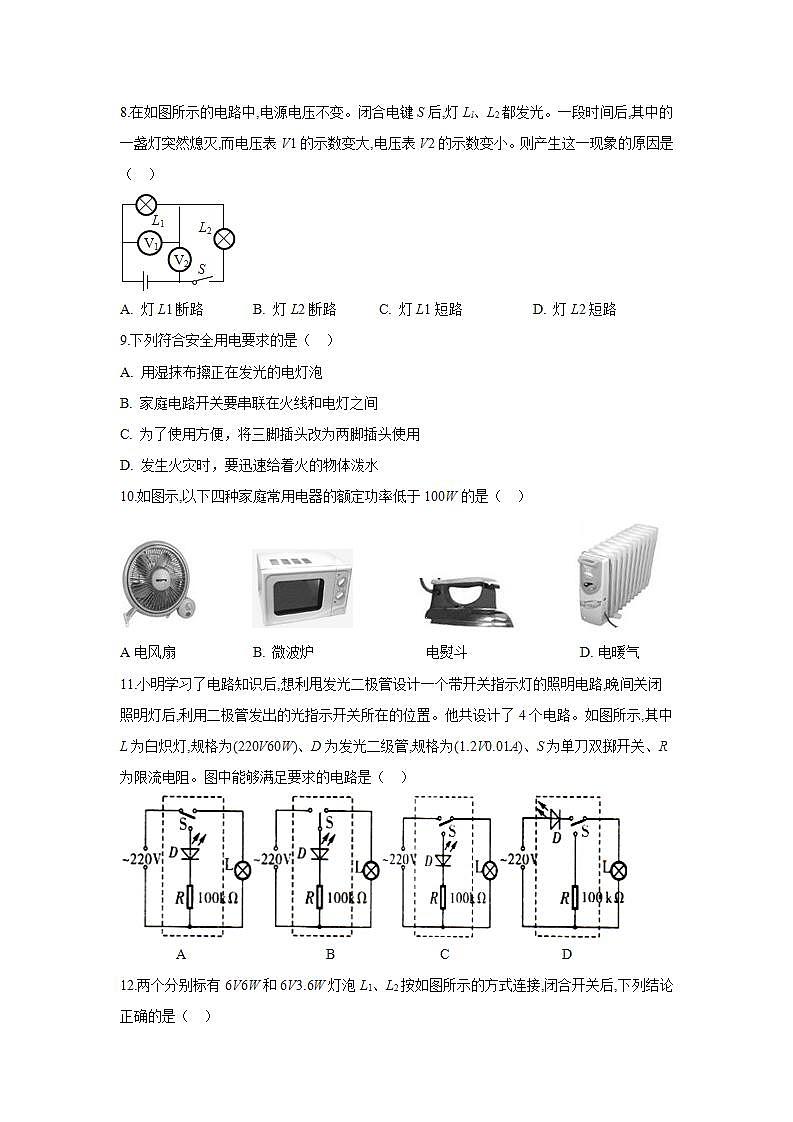

8.在如图所示的电路中,电源电压不变。闭合电键S后,灯Ll、L2都发光。一段时间后,其中的一盏灯突然熄灭,而电压表V1的示数变大,电压表V2的示数变小。则产生这一现象的原因是（  ）

A. 灯L1断路       B. 灯L2断路      C. 灯L1短路          D. 灯L2短路

9.下列符合安全用电要求的是（ ）

A. 用湿抹布擦正在发光的电灯泡
B. 家庭电路开关要串联在火线和电灯之间
C. 为了使用方便，将三脚插头改为两脚插头使用
D. 发生火灾时，要迅速给着火的物体泼水

10.如图示,以下四种家庭常用电器的额定功率低于100W的是（  ）

A电风扇           B. 微波炉                电熨斗                D. 电暖气

11.小明学习了电路知识后,想利甩发光二极管设计一个带开关指示灯的照明电路,晚间关闭照明灯后,利用二极管发出的光指示开关所在的位置。他共设计了4个电路。如图所示,其中L为白炽灯,规格为(220V60W)、D为发光二级管,规格为(1.2V0.01A)、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路是（ ）

        A                    B               C                D

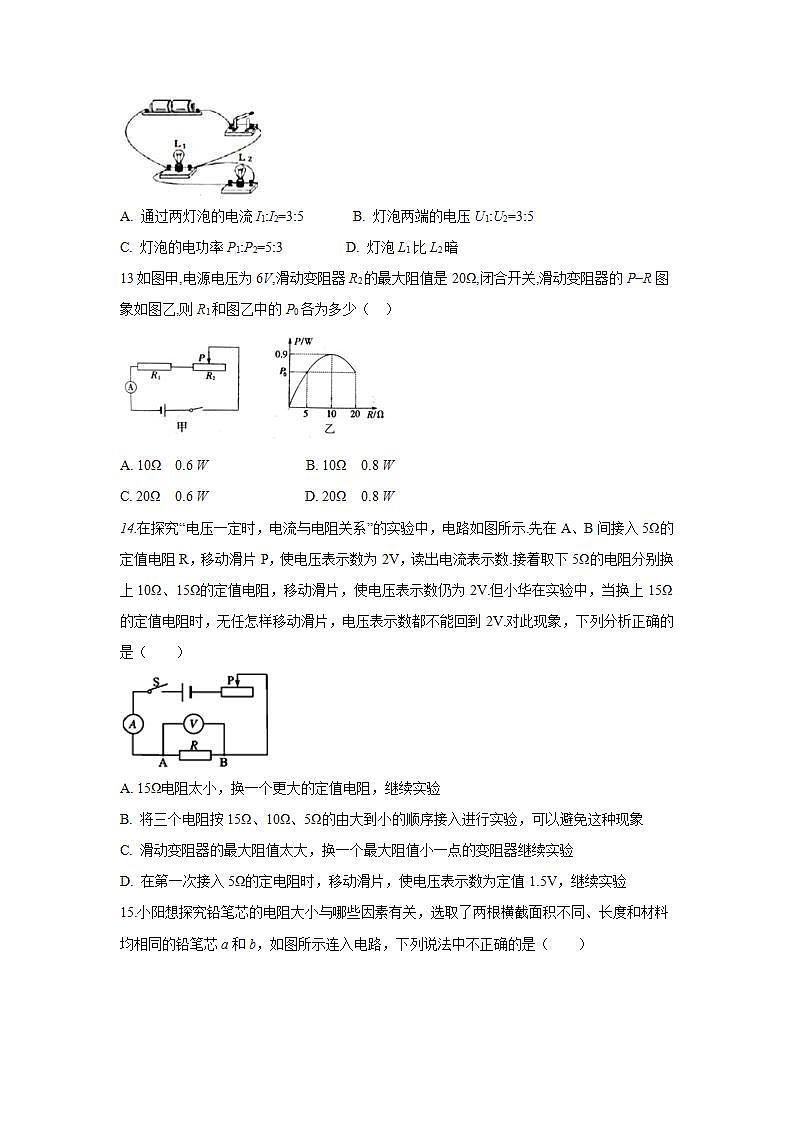

12.两个分别标有6V6W和6V3.6W灯泡L1、L2按如图所示的方式连接,闭合开关后,下列结论正确的是（  ）

A. 通过两灯泡的电流I1:I2=3:5       B. 灯泡两端的电压U1:U2=3:5
C. 灯泡的电功率P1:P2=5:3         D. 灯泡L1比L2暗

13如图甲,电源电压为6V,滑动变阻器R2的最大阻值是20Ω,闭合开关,滑动变阻器的P−R图象如图乙,则R1和图乙中的P0各为多少（  ）

A. 10Ω    0.6 W              B. 10Ω    0.8 W
C. 20Ω    0.6 W              D. 20Ω    0.8 W

14.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示.先在 A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数.接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V.但小华在实验中，当换上15Ω的定值电阻时，无任怎样移动滑片，电压表示数都不能回到2V.对此现象，下列分析正确的是（　　）

A. 15Ω电阻太小，换一个更大的定值电阻，继续实验
B. 将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象
C. 滑动变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验
D. 在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验

15.小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯a和b，如图所示连入电路，下列说法中不正确的是（　　）

A. 该实验可以通过灯泡的亮度反映铅笔芯电阻的大小
B. 该实验可以探究铅笔芯的电阻大小与材料是否有关
C. 该实验可以探究铅笔芯的电阻大小与横截面积是否有关
D. 该实验不可以探究铅笔芯的电阻大小与长度是否有关

16.如图甲所示,电源电压保持不变,闭合开关S,滑动变器的滑片P从b点滑到a点的过程中,两电压表示数随电流表示数变化的图线如图乙所示,下列叙述正确的是(   )

1. 电源电压为14V
   B. 图乙中dc是表示电压表V1的示数随电流表示数变化的图线
   C. 电路消耗的总功率最大值为75W

4. 滑片在b点时，10s内电阻R消耗的电能为10J

三、做图题（本题1小题，共2分)。

17. 请将图所示的元件,连接成符合安全用电要求的家庭电路。

四、实验探究题（本题共3小题，第18题7分，第19题4分，第20题8分）。

18、在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）电流表应_____（选填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应连接在甲图中的_____点。

（2）小明同学在测量A处的电流时，闭合开关后，发现电流表指针位置如图乙所示，原因是_____；纠正该错误后，闭合开关，发现电流表没示数，电灯L1不发光，但L2发光，则故障可能是_____。

（3）下表是另一组的小亮同学在实验中测出的数据，他由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。你认为这个结论是_____（“正确”或“错误”）的；实验需要改进的是_____。

（4）在下面的连接中，属于并联的是（   ）

A.街道上的路灯

B.教室里的电灯和开关

C.指挥交通的红绿黄灯

19.如图所示,小明在测量电阻约为10Ω的定值电阻Rx的实验中：

(1)请用笔画线代替导线在甲图中完成实物电路连接。

(2)小明把最后一根导线连接完毕，发现两电表立即有较大示数。则在实验操作中有两处错误，一处是                       ，另一处是                                 .

(3)改正错误后,小明改变Rx两端的电压和电流,两次测得的电阻值分别为10.1Ω和10.2Ω,第三次测量时,电压表的示数如图乙所示,电流表的示数为0.26A.根据以上三次数据,最后得出Rx=___Ω.

(4)实验时,某小组同学发现电流表和滑动变阻器均损坏,于是向老师要了一个阻值适当的定值电阻R0和一个单刀双掷开关(符号为：)，借助原剩余的实验器材，也顺利完成了实验。假如由你来做该实验，要求电路只连接一次，请在虚线框内画出实验电路图。

20.如图所示，图甲是测量小灯泡电功率的电路。小灯泡的额定电压为2.5V，小灯泡正常发光时电阻约为8Ω.

(1)请根据图甲将图乙中的实物电路连接完整(导线不允许交叉).

(2)小云同学连接最后一根导线时，灯泡立即发出明亮的光且很快熄灭，经检查发现连线正确，出现这一故障的原因有两个操作不当之处：①                ；②                .

(3)排除故障后正确操作实验，测量数据如下表所示分析实验数据可知：

①小灯泡的额定功率为___W.

②7、8两次实验中，灯泡熄灭的原因是___.

③小灯泡在断电一段时间后的电阻可能是___(填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”)

(4)本实验电路除了能测小灯泡的功率,小云认为本实验还能探究电流与电压的关系,你认为小云的观点是___(选填“正确”或“错误”)的，理由是___.

五、综合应用题。（本题2小题，第21题8分，第22题6分，共14分）

21. 无内胆饮水机−−管线机的电路原理如图,电热丝R1、R0绕在出水管上,水经过出水管时被加热,通过改变“温、开水选择开关”的状态(“断开”或“闭合”),可以选择出温水或开水。该管线机的额定电压是220V,开水加热电功率是2200W,温水加热电功率是1100W.已知：电热丝R1、R0电阻不随温度变化,水的比热容c=4.2×103J/(kg⋅℃),水的密度ρ=1×103kg/m3，取g=10N/kg.问：

(1)“温、开水选择开关”的状态和出温水、开水的对应关系如何?

(2)饮水机正常工作,出开水时电热丝中的电流是多少?电热丝R0的电阻是多少?

(3)现在需要100℃的开水500mL，已知水的初温是20℃，水需要吸收多少热量?如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间?

22   如图,电源电压恒为4.5V,灯泡L上标有“3V1.5W”字样,滑动变阻器R2上标有“15Ω1A”字样,定值电阻R1阻值为10Ω，电流表量程为0−3A，电压表量程为0−3V，不计温度对灯丝电阻的影响。

求：(1)灯泡正常工作时电阻为多大；

(2)当开关S、S1、S2闭合,S3断开时，电路最小总功率为多大；

(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围

安阳正一中学2019--2020学年上学期阶段三考试

九年级物理试题卷答案

1.串联；20Ω。

2.并联；1.5。

3.造成家庭电路中保险丝熔断的原因有：①电路中发生短路故障；②电路中用电器的总功率过大，造成干路电流过大。

故答案为：过大。

4.1：1、1：3、3：5、1：1

5.故答案为：2.2；6000；50。

6. 答案：0.02；0.66；44。

该灯泡的额定电流是：

I=PU=4.4W220V=0.02A；

消耗的电能W=Pt=0.0044kW×5h×30=0.66kW·h；

设两种灯泡正常发光的时间为t，

∵P=Wt，

∴LED消耗的电能为W1=P1t=0.0044kW·t，白炽灯消耗的电能为W2=P2t，

∵在达到相同亮度的条件下，LED灯可以节约90%的电能，

∴P2t−0.0044kW⋅tP2t=90%，

解得：P2=0.044kW=44W。

二、选择题。

7、D  8、D  9、B  10、A  11、A  12、C  13、B  14、D  15、AC  16、BD

三、作图题。

17、

四、实验探究题

18题

（1）串联、C   （2）电流表的正负接线柱接反了  L1灯泡断路   （3）错误 换用不同规格的灯泡进行多次实验   （4）AC

19.

(1)  实物电路图的连接如图所示；

(2)连接电路过程中开关未断开；滑动变阻器的滑片未调到阻值最大处；

(3)10.1；

(4)  设计的电路如如图所示。

20.

(1)实物电路图如图所示；

(2)①连接电路时，开关没有断开；②滑动变阻器的滑片没有移到最大阻值位置；

(3)①0.7；②实际功率太小；③1Ω；

(4)错误；灯丝的电阻不是一个定值，而是随温度的升高而变大。

五、综合应用题。

21.

(1)当开关S闭合时,只有电阻R0接入电路;由P=可知，此时饮水机处于加热状态；

当开关S断开时,电阻R1和R0串联接入电路，此时饮水机处于保温状态。

(2)根据题意可知,P加=2200W,由P=UI可知,饮水机出开水时电热丝中的电流：

饮水机处于加热状态时,只有电阻R0接入电路,由P=可知,R0=

(3)由可知,水的质量：m=ρV=1.0×103kg/m3×500×10−6m3=0.5kg，

水吸收的热量：

由可,；

由W=Pt可知,

故答案为：

(1)当开关S闭合时,只有电阻R0接入电路，此时饮水机处于加热状态；

当开关S断开时，电阻R1和R0串联接入电路，此时饮水机处于保温状态；

(2)饮水机正常工作,出开水时电热丝中的电流是10A;电热丝R0的电阻是22Ω；

(3)现在需要100℃的开水500mL,已知水的初温是20℃,水需要吸收了1.68×105J的热量；

如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要的时间为95.45s.

22、

(1)根据P=得，灯泡正常工作时电阻：

(2)当开关 S、S1、S2 闭合,S3 断开时,灯泡 L被短路,定值电阻 R1与滑动变阻器R2 并联，

当滑动变阻器R2的阻值最大为15Ω时，电路总电流最小，电路总功率最小，

通过 R1的电流：

通过滑动变阻器R2的电流：

电路最小总功率：P最小=U×(I1+I2)=4.5V×(0.45A+0.3A)=3.375W，

(3)当开关S、S3闭合,S1、S2 断开时,R1断路,灯泡L与滑动变阻器R2串联,电压表测滑动变阻器R2两端电压

灯泡的额定电流：

因为灯泡额定电流I额=0.5A，电流表量程为 0∼3A，滑动变阻器标有“15Ω 1A”字样，

所以,在确保电路元件安全的情况下,电路中最大电流为 I最大=I额=0.5A,此时滑动变阻器 R2阻值最小，

则电路最小总电阻：

滑动变阻器R2最小阻值：R2最小=R最小−RL=9Ω−6Ω=3Ω；

因为电压表量程为 0∼3V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为 U2=3V 时，此时滑动变阻器阻值最大，

此时电路中电流：

滑动变阻器R2最大阻值：

综上所述滑动变阻器的阻值范围为 3Ω∼12Ω。

答：(1)灯泡正常工作时电阻为6Ω；

(2)当开关S、S1、S2闭合,S3断开时，电路最小总功率为3.375W；

(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围为 3Ω∼12Ω。
