1．电子绕核运动可等效为一环形电流，设氢原子中的电子沿半径为r的圆形轨道运动,已知电子的质量为m，电子的电荷量为e，则其等效电流的大小为（ ）
A． B． C． D．
2．如图甲所示，在某电场中有一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势随x轴坐标变化的关系如图乙所示，若在O点由静止释放一电子，电子仅受电场力的作用。则（ ）
A．沿Ox方向电场强度先减小后增大
B．电子所受电场力沿x轴负方向
C．电子的电势能将一直增大
D．电子运动的加速度一直增大
3．在如图所示电路中，电源电动势为E、内阻为r，电阻R2、R3为定值电阻，R1为滑动变阻器，A、B为电容器的两个极板。当滑动变阻器R1处于某位置时，A、B两极板间的带电油滴静止不动。则下列说法中正确的是（ ）
A．仅把R1的触头向右滑动时，电流表读数减小，油滴向下运动
B．仅把R1的触头向左滑动时，电流表读数减小，油滴向上运动
C．仅把两极板A、B间距离增大，油滴向下运动，电流表读数不变
D．仅把R1的触头向左滑动时，R3两端的电压增大，通过R2的电流也增大
二、多选题
4．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上的一点，PN为图线过P点的切线，PQ为U轴的垂线，PM为I轴的垂线。下列说法中正确的是（ ）
A．随着所加电压的增大，小灯泡的电阻减小
B．随着所加电压的增大，小灯泡的电阻增大
C．对应P点，小灯泡的电阻为R =
D．对应P点，小灯泡的电阻为R =

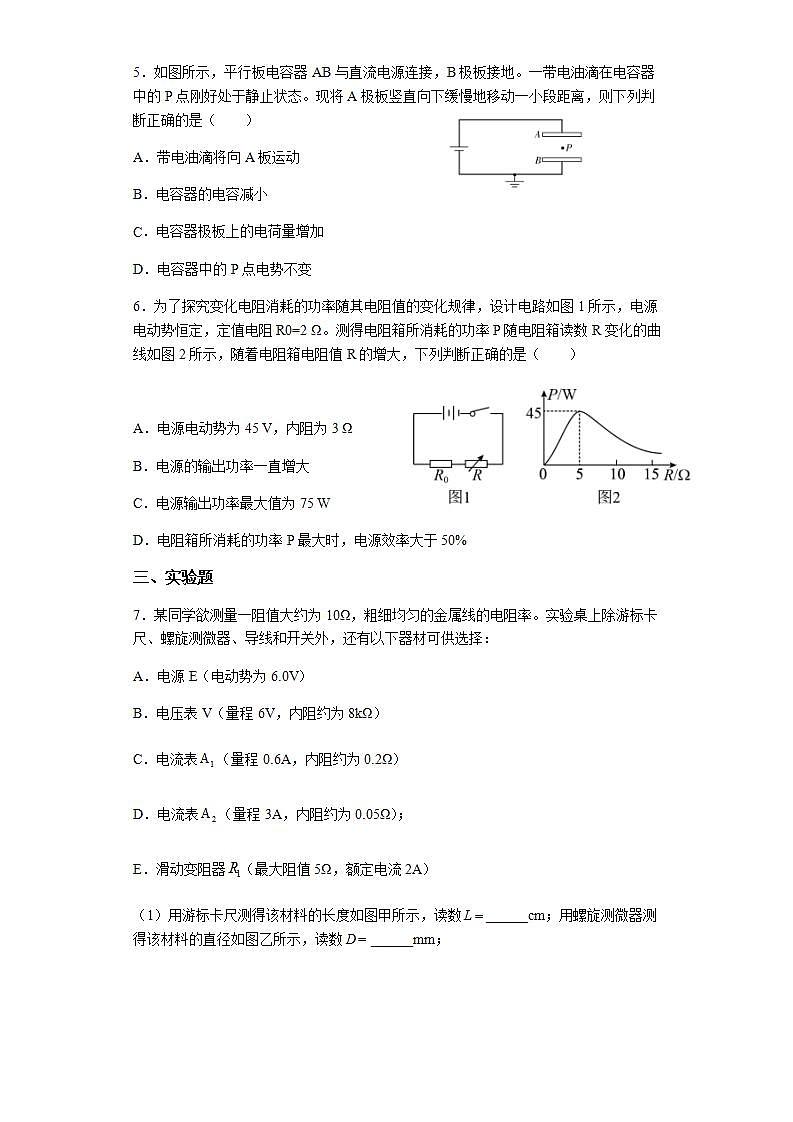

5．如图所示，平行板电容器AB与直流电源连接，B极板接地。一带电油滴在电容器中的P点刚好处于静止状态。现将A极板竖直向下缓慢地移动一小段距离，则下列判断正确的是（ ）
A．带电油滴将向A板运动
B．电容器的电容减小
C．电容器极板上的电荷量增加
D．电容器中的P点电势不变
6．为了探究变化电阻消耗的功率随其电阻值的变化规律，设计电路如图1所示，电源电动势恒定，定值电阻R0=2 Ω。测得电阻箱所消耗的功率P随电阻箱读数R变化的曲线如图2所示，随着电阻箱电阻值R的增大，下列判断正确的是（ ）
A．电源电动势为45 V，内阻为3 Ω
B．电源的输出功率一直增大
C．电源输出功率最大值为75 W
D．电阻箱所消耗的功率P最大时，电源效率大于50%
三、实验题
7．某同学欲测量一阻值大约为10Ω，粗细均匀的金属线的电阻率。实验桌上除游标卡尺、螺旋测微器、导线和开关外，还有以下器材可供选择：
A．电源E（电动势为6.0V）
B．电压表V（量程6V，内阻约为8kΩ）
C．电流表（量程0.6A，内阻约为0.2Ω）
D．电流表（量程3A，内阻约为0.05Ω）；
E．滑动变阻器（最大阻值5Ω，额定电流2A）

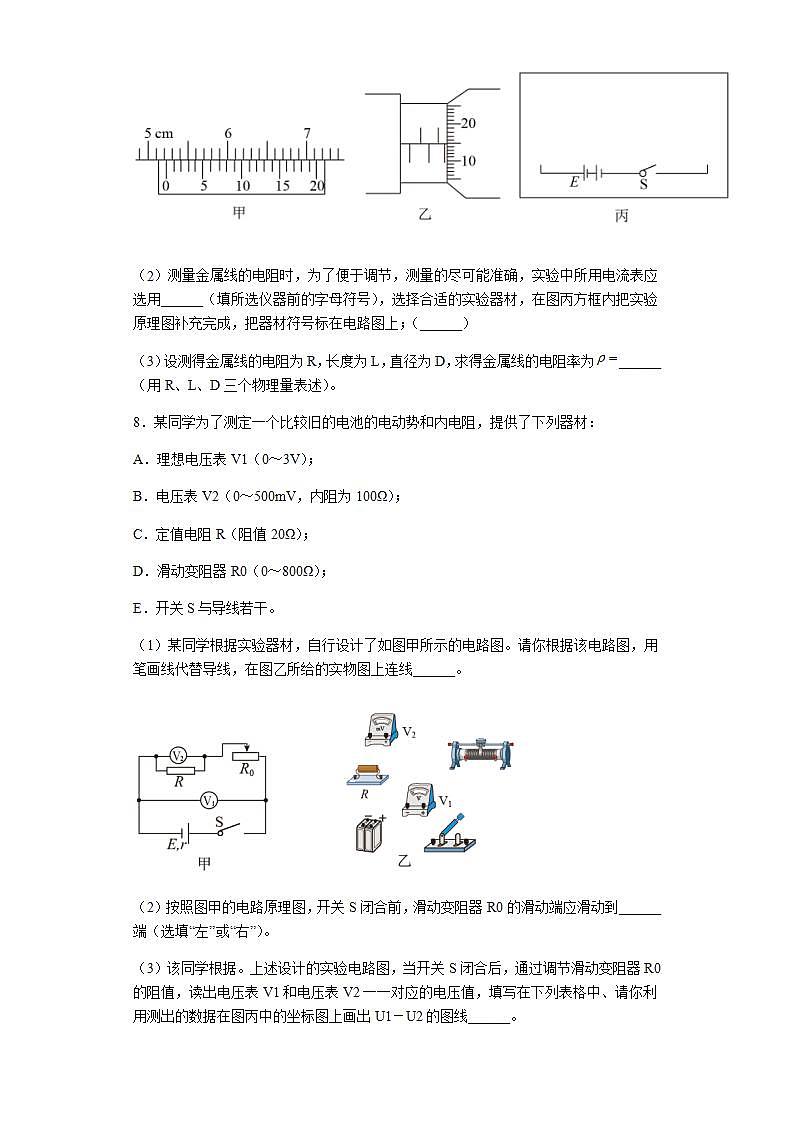

（1）用游标卡尺测得该材料的长度如图甲所示，读数______cm；用螺旋测微器测得该材料的直径如图乙所示，读数______mm；
（2）测量金属线的电阻时，为了便于调节，测量的尽可能准确，实验中所用电流表应选用______（填所选仪器前的字母符号），选择合适的实验器材，在图丙方框内把实验原理图补充完成，把器材符号标在电路图上；（______）
（3）设测得金属线的电阻为R，长度为L，直径为D，求得金属线的电阻率为______（用R、L、D三个物理量表述）。
8．某同学为了测定一个比较旧的电池的电动势和内电阻，提供了下列器材：
A．理想电压表V1（0～3V）；
B．电压表V2（0～500mV，内阻为100Ω）；
C．定值电阻R（阻值20Ω）；
D．滑动变阻器R0（0～800Ω）；
E．开关S与导线若干。
（1）某同学根据实验器材，自行设计了如图甲所示的电路图。请你根据该电路图，用笔画线代替导线，在图乙所给的实物图上连线______。
（2）按照图甲的电路原理图，开关S闭合前，滑动变阻器R0的滑动端应滑动到______端（选填“左”或“右”）。
（3）该同学根据。上述设计的实验电路图，当开关S闭合后，通过调节滑动变阻器R0的阻值，读出电压表V1和电压表V2一一对应的电压值，填写在下列表格中、请你利用测出的数据在图丙中的坐标图上画出U1－U2的图线______。
（4）根据你所画出的U1－U2图线，得到被测电池的电动势E＝______V，内阻r＝______Ω。
四、解答题
9．如图所示，有一提升重物用的直流电动机，内阻为0.6 Ω，串联一个阻值为R＝5 Ω的电阻，它们两端的总电压为U＝160 V，理想电压表读数为110 V。求：
（1）通过电动机的电流；
（2）电动机的输入功率；
（3）电动机的发热功率；
（4）电动机工作1分钟对重物做的功。
10．如图所示，用一条绝缘轻绳悬挂一个带正电的小球，小球质量为，带电荷量为。现加水平方向的匀强电场，平衡时绝缘绳与竖直方向夹角为，重力加速度取。
（1）求匀强电场的电场强度；
（2）如果剪断轻绳，求2s末的速度大小。
11．如图所示，、、为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形平面，现将电荷量为的正点电荷从点移到点，电场力做功为，将另一电荷量为的负点电荷从点移到点，克服电场力做功。
(1)电势差、、各为多少？指出电场强度方向；
(2)若边长为，求电强度的大小。
12．如图甲所示，真空室中电极K发出的电子（初速度不计）经过电势差为的加速电场加速后，沿两水平金属板C、D间的中心线射入两板间的偏转电场，最后打在荧光屏上。C、D两板间的电势差随时间变化的图像如图乙所示，设C、D间的电场可看作匀强电场，且两板外无电场。已知电子的质量为m、电荷量为e（重力不计），C、D极板长为l，板间距离为d，偏转电压，荧光屏距C、D右端的距离为，所有电子都能通过偏转电极。
（1）求电子刚离开加速电场的速度；
（2）求电子通过偏转电场的时间；
（3）若的周期，求到达荧光屏上O点的电子的动能。
的读数
0.50
1.00
1.50
2.00
2.50
的读数
416.7
333.3
250.0
166.7
83.0
