物理粤沪版第十四章 探究欧姆定律综合与测试当堂达标检测题

这是一份物理粤沪版第十四章 探究欧姆定律综合与测试当堂达标检测题，共19页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

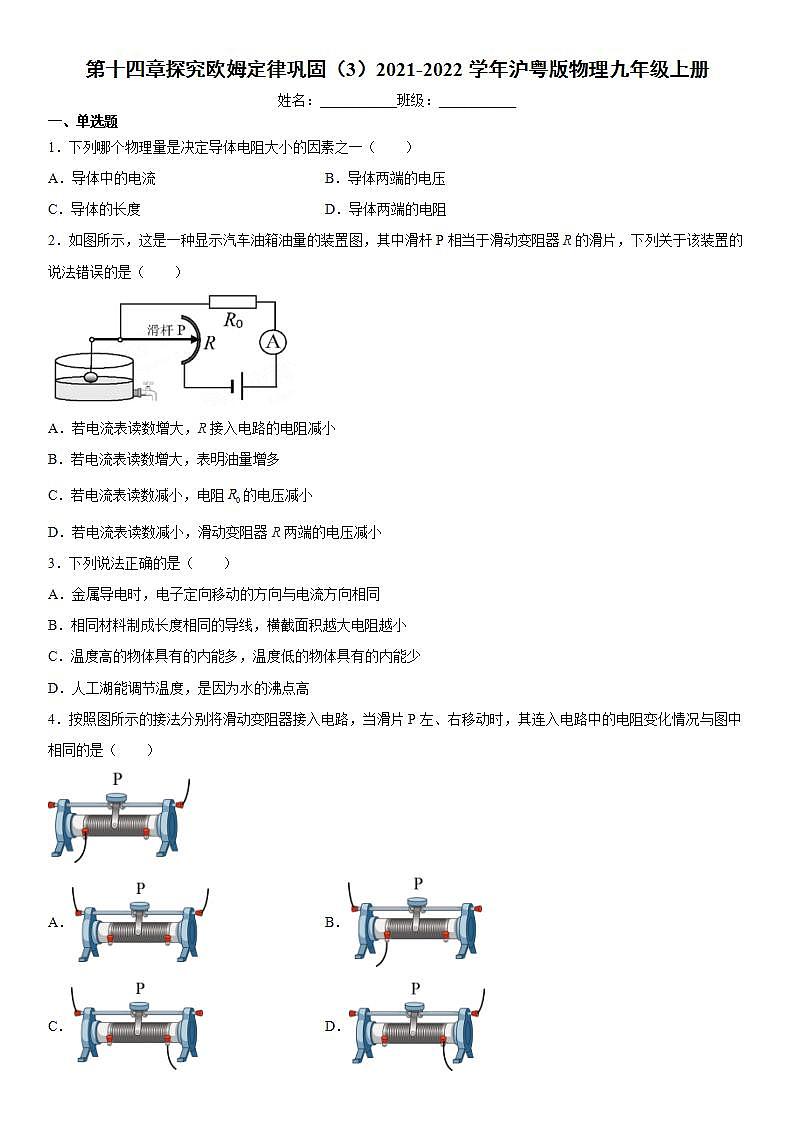

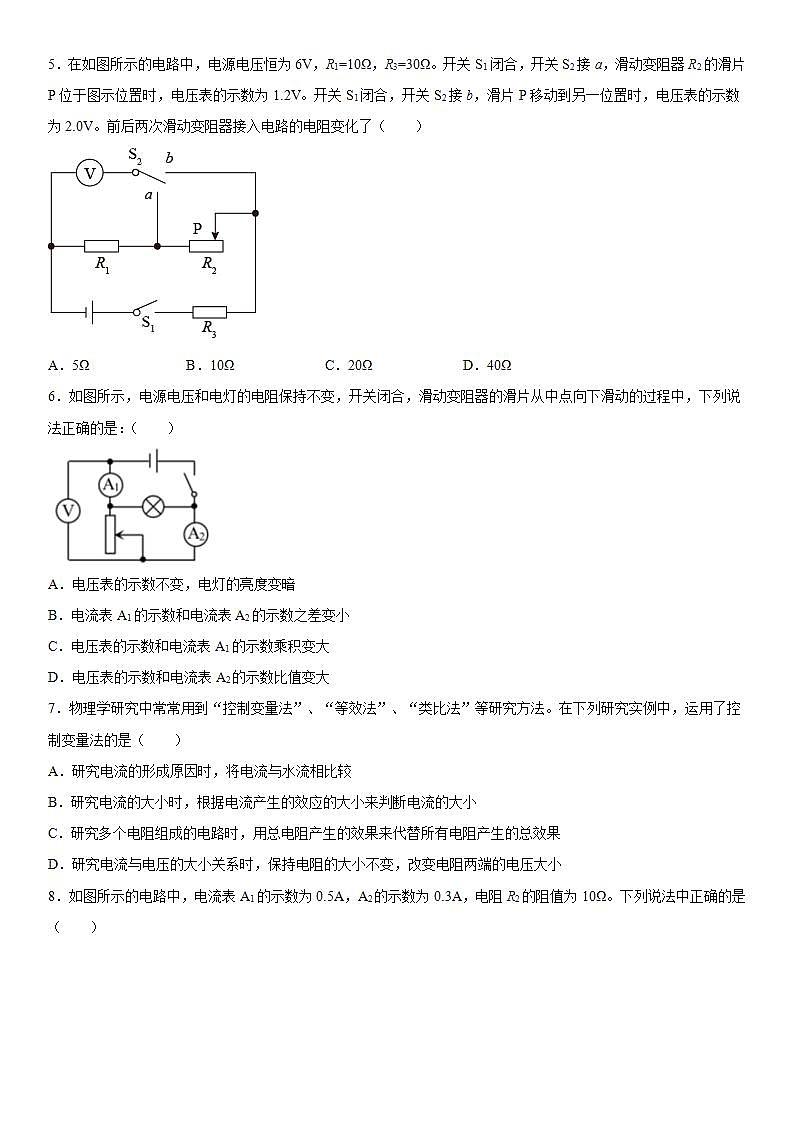

第十四章探究欧姆定律巩固（3）2021-2022学年沪粤版物理九年级上册姓名：___________班级：___________一、单选题1．下列哪个物理量是决定导体电阻大小的因素之一（　　）A．导体中的电流 B．导体两端的电压C．导体的长度 D．导体两端的电阻2．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（　　）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻的电压减小D．若电流表读数减小，滑动变阻器R两端的电压减小3．下列说法正确的是（　　）A．金属导电时，电子定向移动的方向与电流方向相同B．相同材料制成长度相同的导线，横截面积越大电阻越小C．温度高的物体具有的内能多，温度低的物体具有的内能少D．人工湖能调节温度，是因为水的沸点高4．按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中的电阻变化情况与图中相同的是（　　）A． B．C． D．5．在如图所示的电路中，电源电压恒为6V，R1=10Ω，R3=30Ω。开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V。开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。前后两次滑动变阻器接入电路的电阻变化了（　　）A．5Ω B．10Ω C．20Ω D．40Ω6．如图所示，电源电压和电灯的电阻保持不变，开关闭合，滑动变阻器的滑片从中点向下滑动的过程中，下列说法正确的是：（　　）A．电压表的示数不变，电灯的亮度变暗B．电流表A1的示数和电流表A2的示数之差变小C．电压表的示数和电流表A1的示数乘积变大D．电压表的示数和电流表A2的示数比值变大7．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等研究方法。在下列研究实例中，运用了控制变量法的是（　　）A．研究电流的形成原因时，将电流与水流相比较B．研究电流的大小时，根据电流产生的效应的大小来判断电流的大小C．研究多个电阻组成的电路时，用总电阻产生的效果来代替所有电阻产生的总效果D．研究电流与电压的大小关系时，保持电阻的大小不变，改变电阻两端的电压大小8．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法中正确的是（　　）A．电源电压为5VB．电阻R1的阻值为15ΩC．通过电阻R1的电流为0.5AD．若断开开关S2，电流表A1示数变大9．在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，下列四种情况中变大的是（　　）A．电压表V的示数 B．电流表A1的示数C．电流表A2的示数 D．电压表V的示数与电流表A2的示数的比值10．如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（　　）A．电流表示数变大 B．电流表示数不变C．小灯泡L变亮 D．小灯泡L变暗11．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　） A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小12．下列说法中正确的是（　　）A．电路两端只要有电压，就会形成电流B．测出两个小灯泡两端的电压相等，则它们一定是并联C．两个导体串联起来的总电阻比并联大D．电阻一定时，电压与电流成正比13．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。当滑动变阻器的滑片P向向右移动时，下列说法中正确的是（　　）A．电流表A示数与电流表A1示数的差值不变B．电压表V示数与电流表A示数的比值变大C．电压表V示数与电流表A1示数的比值变小D．电压表V示数与电流表A示数的乘积不变14．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出UbcB．若实验时电压表示数，可能是a、b之间发生了断路C．若实验时电压表示数，，则一定是a、b间短路了D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍  二、填空题15．如图所示，若要使滑动变阻器的滑片P向C端滑动时使小灯泡变亮，那么应将滑动变阻器的接线柱C和_______接在电路的M、N两端。 16．小明按如图甲所示的电路图连接实验电路，测量电阻Rx的阻值，闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为______V，待测电阻Rx的阻值为______Ω。17．如图，灯L标有“4V 2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电源电压为___________V，电流表示数为___________A。18．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2让两个电路中的灯泡均正常发光。则电路的总电阻之比R甲：R乙=___________。19．按如图所示电路研究电流与电压的关系。已知电源电压为6V，R1为定值电阻，滑动变阻器R2标有“20Ω  1A”字样，电流表量程为“0～0.6A”，电压表量程为“0～15V”。完成下列问题：（1）闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是______；（2）若R1=6Ω，为保证电路安全，滑动变阻器允许连入电路的最小阻值为______。 三、计算题20．经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪。可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线（若干）等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪——所测身高越高，显示仪示数越大，且刻度均匀。(1)同学们设计了如图甲、乙两种电路连接方式，你认为符合要求的是___。(2)确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们选用了电压为 12V的电源，R2选择的是一根长为 80 cm 的均匀电阻丝（0.5 /cm），电压表的量程为 0-3V。为让测量仪测量身高的范围能达到最大，且测量精确度最高，经过精密计算，选择了阻值非常适合的电阻 R1。连接好了测量电路， 对身高为 160cm  的小强进行测量时，电压表的示数为 1.5V；对小亮同学进行测量时，电压表的示数为1.2 V。请计算出R1阻值的大小，并计算出小亮的身高是多少。（_________）21．如图所示，R1=1Ω，R2=3Ω，R3=2Ω，电源电压保持不变，若S1、S2都断开时电流表示数为0.4A，求：（1）电源电压；（2）当S1闭合，S2断开时，电流表的示数；（3）当S1、S2均闭合时，电路中的总电阻。22．如图所示，电源电压不变，小灯泡L上标有“6V  6W”字样（灯丝电阻不变）。定值电阻R1的阻值为10Ω，R2为滑动变阻器。（1）当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数；（2）当断开开关S1和S3，闭合开关S2，滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R2的最大阻值。
参考答案1．C【分析】要解决此题，需要掌握影响导体电阻大小的因素，知道电阻是导体本身的一种性质，与导体的长度、横截面积和材料有关，与外界的电流值和电压及其它因素无关。【详解】电阻是导体本身的一种性质，它的大小只与导体本身的因素有关。与导体中的电流、导体两端的电压、导体消耗的电流无关。故选C。2．D【详解】A．分析电路，R0和R的下半部分串联接入电路，电流表测该电路电流。当R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故A正确，不符合题意；B．油量增多，浮子上浮，滑片向下移动，R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B正确，不符合题意；C．R0的电压，R0电阻不变，电流表读数减小，流过它的电流变小，其电压变小，故C正确，不符合题意；D．R0两端电压，电流表读数减小，流过R0的电流变小，R0电阻不变，它两端电压变小。电源电压不变，由串联电路的分压规律可知R两端电压变大，故D错误，符合题意。故选D。3．B【详解】A．规定正电荷定向移动的方向为电流方向，金属导电时，电子定向移动的方向与电流方向相反，故A错误；B．电阻的大小与长度、材料、横截面积有关，相同材料制成长度相同的导线，横截面积越大电阻越小，故B正确；C．内能与物体的质量和温度都有关系，温度高的物体具有的内能不一定多，故C错误；D．人工湖能调节温度，是因为水的比热容大，吸热和放热能力强，故D错误。故选B。4．B【详解】按图示接法，滑片左侧为有效接入部分，当滑片P左、右移动时接入阻值变小、变大。A．图示变阻器接入电阻恒为零，故A不符合题意；B．按图示接法，滑片左侧为有效接入部分，故B符合题意；CD．按图示接法，滑片右侧为有效接入部分，故CD不符合题意。故选B。5．A【详解】开关S1闭合，开关S2接b，三电阻串联，电压表测R1、R2总电压，电流为此时R2电阻为开关S1闭合，开关S2接a，三电阻串联，电压表测R1电压，电流为此时R2电阻为所以前后两次滑动变阻器接入电路的电阻变化了故BCD不符合题意，A符合题意。故选A。6．D【详解】由图可知，滑动变阻器与电灯并联，电流表A1测干路电流，电流表A2测滑动变阻器所在支路电流，电压表并联在滑动变阻器两端。A．根据并联电路电压规律可知，电压表的示数不变；滑动变阻器的滑片从中点向下滑动的过程中，不影响电灯两端的电压和电灯的阻值，根据可知电灯通过的电流不变，则电灯的亮度不变，故A错误；B．滑动变阻器的滑片从中点向下滑动的过程中，滑动变阻器接入阻值变大，因为并联，两端电压不变，根据可知，通过的电流变小，即电流表A2的示数变小，而电流表A1测干路电流，其示数等于A2的示数与电灯通过的电流之和，所以电流表A1的示数和电流表A2的示数之差即电灯通过的电流，而电灯通过的电流不变，故B错误；C．已知电压表示数不变，电流表A1的示数变小，则电压表的示数和电流表A1的示数乘积变小，故C错误；D．电压表测并联在滑动变阻器两端，电流表A2测滑动变阻器所在支路电流，所以电压表的示数和电流表A2的示数比值即滑动变阻器的阻值，而滑动变阻器的滑片从中点向下滑动的过程中，滑动变阻器接入阻值变大，故D正确。故选D。7．D【分析】物理学中对于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题。每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物影响，分别加以研究，最后再综合解决，这种方法叫控制变量法。【详解】A．研究电流的形成原因时，将电流与水流相比较，从分析水流的形成来分析电流的形成，这种研究问题的方法叫类比法，故A不符合题意；B．判断导体中有无电流时，根据电流产生的效应来判断，这种研究问题的方法叫转换法。电流不能直接观察，根据电流产生的效应间接知道了电流的存在或大小，采用的是转换法，故B不符合题意；C．研究多个电阻组成的电路时，求出电路的总电阻，用总电阻产生的效果来代替所有电阻产生的总效果，这种研究问题的方法叫等效法，故C不符合题意；D．研究电流与电压的大小关系时，保持电阻大小不变，改变电阻两端的电压值，观察电流如何随电压变化而变化，这种研究问题的方法叫控制变量法，故D符合题意。故选D。8．B【详解】由电路图可知，两电阻并联，电流表A2测R2支路的电流，电流表A1测干路的电流，开关S1控制整个电路，开关S2控制电阻R1。A．因为并联电路中各支路两端的电压相等，故根据欧姆定律可得，电源电压为U=U2=I2R2=0.3A×10Ω=3V故A错误；B．由可得，电阻R1的阻值为故B正确；C．因为并联电路中干路电流等于各支路电流之和，所以通过电阻R1的电流为I1=I-I2=0.5A-0.3A=0.2A故C错误；D．若断开开关S2，电流表A1只测R2的电流，那么电流表A1示数变小，故D错误。故选B。9．D【详解】由电路图知，小灯泡与滑动变阻器并联在电路中，电压表测电源电压，电流表A1测变阻器这一支路的电流，A2测干路的电流，当滑片P向右移动时，变阻器接入电路的阻值变大，而电源电压即电压表示数不变，据欧姆定律知，变阻器这一支路的电流变小，而小灯泡这一支路不受影响，所以干路电流变小，即两个电流表的示数都变小，那么电压表V的示数与电流表A2的示数的比值变大，故ABC不符合题意，D符合题意。故选D。10．A【详解】AB．灯泡和变阻器并联，把滑动变阻器的滑片P自左向右移动，变阻器阻值减小，电压不变，根据，变阻器支路电流变大，灯泡支路电流不变，总电流变大，电流表示数变大，故A正确，B错误；CD．因为并联，所以变阻器支路不影响灯泡，灯泡亮度不变，故CD错误。故选A。11．D【详解】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知电路的总电流变小，电流表的示数变小。故选D。12．C【详解】A．电路两端有电压，并且电路是通路时，电路中才有电流，故A错误；B．两个相同规格的灯泡串联在电路中，两个小灯泡两端的电压相等，所以若两个小灯泡两端的电压相等这两个灯泡可以是串联的，也可以是并联的，故B错误；C．由于几个导体串联起来总电阻比其中任何一个导体的电阻都大，几个导体并联起来总电阻比其中任何一个导体的电阻都小，故C正确；D．电压是形成电流的原因，导体中的电流随它两端电压的改变而改变，而不是电压随着电流的改变而改变，故D错误。故选C。13．B【详解】从图中可以看出，R1与R2并联电压表测量电源电压，电流表A测量干路电流，电流表A1测量R1电流。当滑动变阻器的滑片P向向右移动时，R2接入的电阻不断增大，电路的总电阻变大。A．电流表A示数与电流表A1示数的差值为R2的电流，R2接入的电阻变大，电压不变，所以R2的电流会变小，故A错误；B．电压表V示数与电流表A示数的比值为电路的总电阻，电路总电阻变大，因此电压表V示数与电流表A示数的比值变大，故B正确；C．电压表V示数与电流表A1示数的比值为R1的阻值，R1的阻值不变，因此电压表V示数与电流表A1示数的比值不变，故C错误；D．电源电压不变，电路总电阻变大，由欧姆定律得，电路总电流变小，电压表V示数与电流表A示数的乘积变小，故D错误。故选B。14．B【详解】A．用电压表测ab间的电压，那么与a端相接的是电压表的正接线柱，与b端相接的是电压表负接线柱，如果测出Uab间电压后，保持b不动，将a改接到c，那么电流就会从b端流入，即是从电压表负接线柱流入，正接线柱流出，这样是不能测出Ubc的，A错误；B．假设a、b之间发生了断路，那么，当电压表并联在a、c两端时，电流往电压表流，那么，这与题干条件相符合，那么可能是a、b之间发生了断路；假设a、b之间发生了短路，那么，这与题干条件不符合，所以不可能是a、b之间发生短路；假设b、c之间发生了断路，那么，这与题干条件不符合，所以不可能是b、c之间发生断路；假设b、c之间发生了短路，那么，，这与题干条件相符合，所以可能是b、c之间发生了短路；综上所述，可能是a、b之间发生了断路，B正确；C．假设a、b之间发生了断路，那么，这与题干条件不符合，所以不可能是a、b之间发生了断路；假设a、b间发生短路，那么，，这与题干条件相符合，所以可能是a、b间发生短路；假设b、c间发生了断路，那么，，这与题干条件相符合，所以可能是b、c间发生了断路；假设b、c间发生了短路，那么，这与题干条件不符合，所以不可能是b、c间发生了短路；综上所述，可能是a、b间发生短路，也可能是b、c间发生了断路，C错误；D．如果两灯泡的电阻大小不相等，那么两灯泡两端的电压是不相等的，ac间电压是电源电压，ab间电压是灯L1的电压，那么测ac间电压时电压表的偏转角度不是测ab间电压表偏转角度的2倍，D错误。15．A【详解】若要使滑动变阻器的滑片P向C端滑动时使小灯泡变亮，则此时滑动变阻器的阻值变小，因此需接A端。16．2    4    【详解】[1]如图乙所示，电压表选用0~3V的量程，1V之间有10个小格，一小格是0.1V，分度值为0.1V，电压表的示数为2V。[2]如图丙可知，电流表选用0~0.6A的量程，0.2A之间有10个小格，一小格是0.02A，分度值为0.02A，电流表的示数为0.5A。待测电阻的阻值17．4    0.7    【详解】[1][2]由图知R与L并联，电流表测干路电流，灯L正常发光，所以U=UR=UL=4V，由P=UI可得通过灯泡的电流由欧姆定律可得通过R的电流为由并联电路的电流特点可得电流表示数为I=IL+IR=0.5A+0.2A=0.7A18．1：2【详解】甲电路图中，两灯泡并联，两端电压相同，均正常工作时干路中的电流为，则电路中总电阻为乙电路图中，两灯泡串联，通过的电流相同为，则电路中总电阻为则电路的总电阻之比19．R1断路    4Ω    【详解】（1）[1]闭合开关后，电流表无示数，可能电路中出现断路，电压表示数接近电源电压，说明R1断路。（2）[2]电流表量程为“0～0.6A”，电流表的最大示数是0.6A，电路的总电阻 滑动变阻器允许连入电路的最小阻值R滑=R-R1=10Ω-6Ω=4Ω20．乙    120；152cm    【详解】(1)由甲电路图知道，变阻器R2与电阻R1串联，人身高变化不会改变R2接入电路电阻的大小，电压表测R2上半部分那段电阻两端的电压，身高越高，电压表示数越小，不合题意；由乙电路图知道，变阻器R2与电阻R1串联，人身高变化不改变R2接入电路电阻的大小，整个电路电流I不变。电压表测R2下半部分那段电阻两端的电压，其示数为U2=IR2下所以，电压表示数与电阻R2的阻值成正比，因此刻度是均匀的，且身高越高，电压表示数越大，故符合题意。由上述分析知道，正确的电路为乙图。(2)电阻丝的最大阻值为R2=80cm×0.5Ω/cm=40Ω当电压表示数最大为3V时，测的是全部电阻丝两端的电压，此时电路中的电流由于乙图中电流大小始终不变，所以由知道，电路中的总电阻始终为则定值电阻R1阻值应为R1=R总-R2=160Ω-40Ω=120Ω由上述分析可知，乙图中的电流始终不变，I=0.075A，则小强进行测量时电压表所测电阻丝的阻值同理，小亮进行测量时电压表所测电阻丝的阻值两次电阻的差值为已知电阻丝的规格为：0.5Ω/cm，则电阻丝相差的长度即两个同学身高的差为8cm，由于小亮进行测量时电压表的示数较小，说明小亮的身高要小一些，所以，小亮的身高为160cm-8cm=152cm答：(1)符合要求的是乙；(2)R1阻值的大小为120Ω；小亮的身高是152cm。21．(1)1.2V；(2)0.6A；(3)1.2Ω【详解】解：(1)当S1、S2都断开时，电阻R1、R3串联在电路中，电路中的电流为0.4A，电路的总电阻R=R1+R3=1Ω+2Ω=3Ω电源电压U=IR=0.4A×3Ω=1.2V(2)当S1闭合，S2断开时，电路中只有R3工作，则电路中的电流，即电流表的示数(3)当S1、S2都闭合时，电阻R2、R3并联在电路中，据并联电路特点有答：(1)电源电压为1.2V；(2)当S1闭合，S2断开时，电流表的示数为0.6A；(3)当S1、S2均闭合时，电路中的总电阻为1.2Ω。22．（1）1.6A；（2）30Ω【详解】解：（1）当开关S1、S2、S3都闭合时，灯泡L与电阻R1并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且灯泡L正常发光，则电源的电压U=UL=6V通过灯泡L的电流通过电阻R1的电流电流表的示数I=IL+I1=1A+0.6A=1.6A（2）断开开关S1和S3，闭合开关S2时，电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，此时电路中的电流为R2的最大阻值为答：（1）当开关S1、S2、S3都闭合时，此时电流表的示数为1.6A；（2）R2的最大阻值为。
