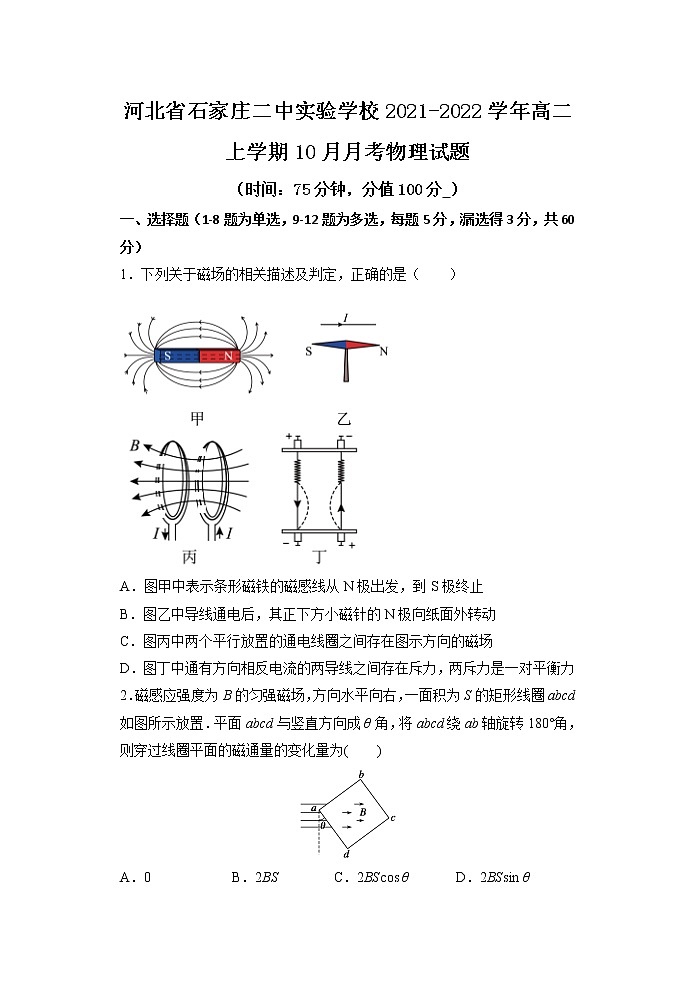

河北省石家庄二中实验学校2021-2022学年高二上学期10月月考物理试题

（时间：75分钟，分值100分 ）

一、选择题（1-8题为单选，9-12题为多选，每题5分，漏选得3分，共60分）

1．下列关于磁场的相关描述及判定，正确的是（　　）

A．图甲中表示条形磁铁的磁感线从N极出发，到S极终止

B．图乙中导线通电后，其正下方小磁针的N极向纸面外转动

C．图丙中两个平行放置的通电线圈之间存在图示方向的磁场

D．图丁中通有方向相反电流的两导线之间存在斥力，两斥力是一对平衡力

2．磁感应强度为B的匀强磁场，方向水平向右，一面积为S的矩形线圈abcd如图所示放置．平面abcd与竖直方向成θ角，将abcd绕ab轴旋转180°角，则穿过线圈平面的磁通量的变化量为(　　)

A．0     B．2BS        C．2BScos θ       D．2BSsin θ

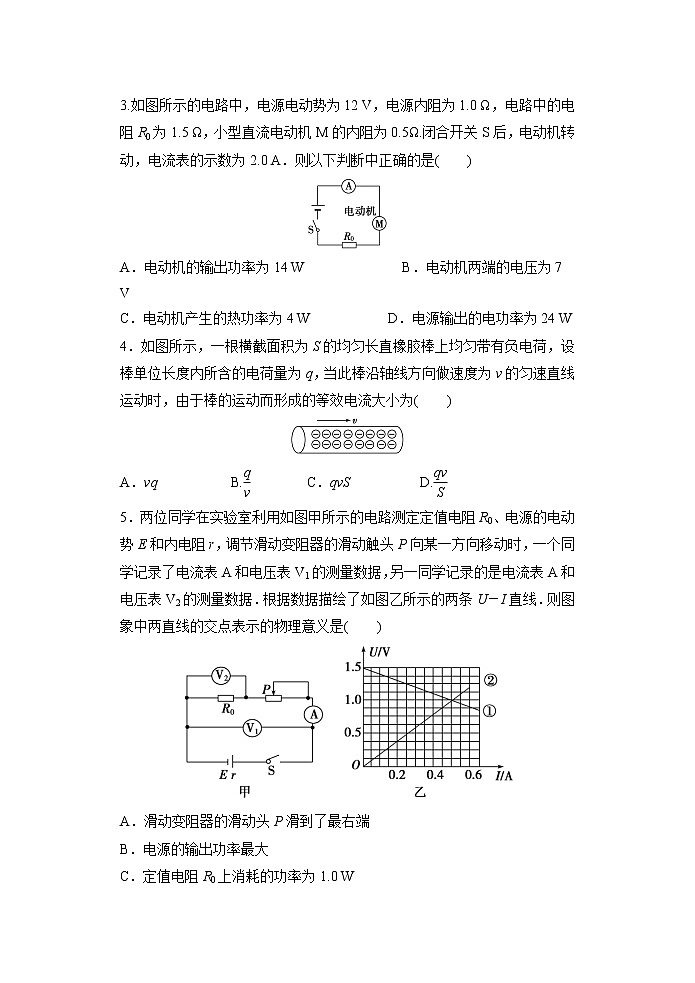

3.如图所示的电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是(　　)

A．电动机的输出功率为14 W              B．电动机两端的电压为7 V

C．电动机产生的热功率为4 W           D．电源输出的电功率为24 W

4．如图所示，一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，设棒单位长度内所含的电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒的运动而形成的等效电流大小为(　　)

A．vq　　　　 　B.        C．qvS          D.

5．两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．则图象中两直线的交点表示的物理意义是(　　)

A．滑动变阻器的滑动头P滑到了最右端

B．电源的输出功率最大

C．定值电阻R0上消耗的功率为1.0 W

D．电源的效率达到最大值

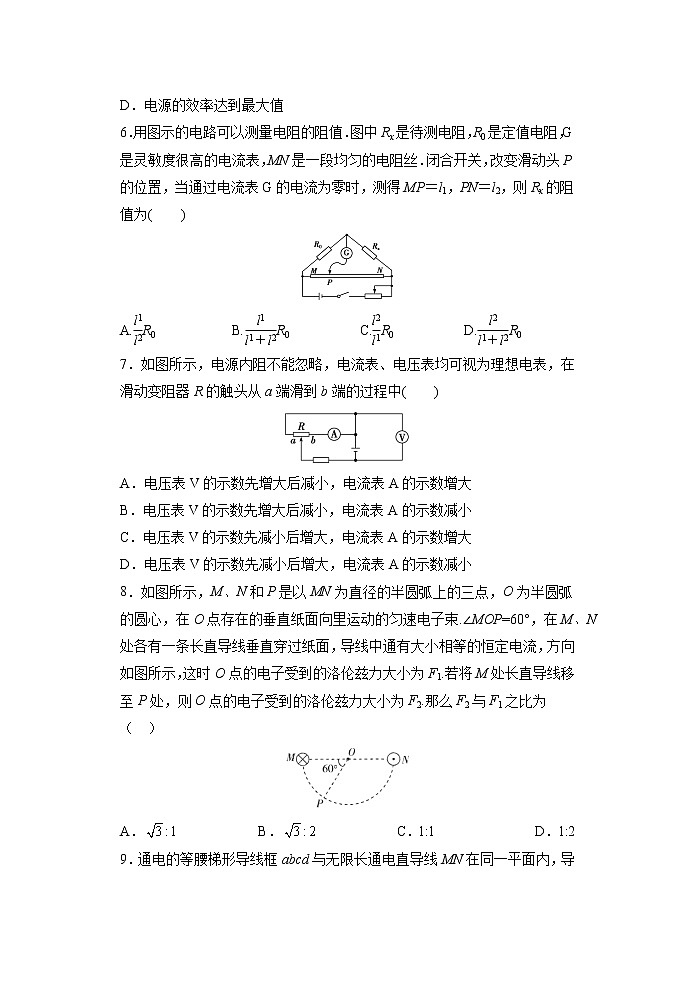

6．用图示的电路可以测量电阻的阻值．图中Rx是待测电阻，R0是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得MP＝l1，PN＝l2，则Rx的阻值为(　　)

A.R0           B.R0               C.R0          D.R0

7．如图所示，电源内阻不能忽略，电流表、电压表均可视为理想电表，在滑动变阻器R的触头从a端滑到b端的过程中(　　)

A．电压表V的示数先增大后减小，电流表A的示数增大

B．电压表V的示数先增大后减小，电流表A的示数减小

C．电压表V的示数先减小后增大，电流表A的示数增大

D．电压表V的示数先减小后增大，电流表A的示数减小

8．如图所示，M、N和P是以MN为直径的半圆弧上的三点，O为半圆弧的圆心，在O点存在的垂直纸面向里运动的匀速电子束.∠MOP=60°，在M、N处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O点的电子受到的洛伦兹力大小为F1.若将M处长直导线移至P处，则O点的电子受到的洛伦兹力大小为F2.那么F2与F1之比为（  ）

A． B． C．1:1 D．1:2

9．通电的等腰梯形导线框abcd与无限长通电直导线MN在同一平面内，导线框中通以如图所示顺时针方向的电流，ab边与MN平行．下列关于通电直导线MN的磁场对线框作用说法正确的是(　　)

A．线框所受安培力的合力为零

B．线框有两条边所受的安培力方向相同

C．线框有两条边所受的安培力大小相同

D．线框在安培力作用下一定有向左的运动趋势

10.在如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向下滑动后，假设电流表A和电压表V1、V2、V3四个电表的示数变化量的绝对值分别为ΔI、ΔU1、ΔU2、ΔU3，则在滑片P向下滑动的过程中，下列说法正确的是(　　)

A.变大          B.不变       C.不变          D.变大

11．如图甲所示，R为电阻箱(0～99.9 Ω)，置于阻值最大位置，Rx为未知电阻．(1)断开S2，闭合S1，逐次减小电阻箱的阻值，得到一组R、I值，并依据R、I值作出了如图乙所示的R－图线；(2)断开S2，闭合S1，当R调至某一位置时，电流表的示数I1＝1.0 A；保持电阻箱的阻值不变，断开S1，闭合S2，此时电流表的示数为I2＝0.8 A，据以上数据可知(　　)

A．电源电动势为2.0 V

B．电源内阻为0.25 Ω

C．Rx的阻值为1.5 Ω

D．S1断开、S2闭合时，随着R的减小，电源输出功率增大

12．如图所示，电源电动势E＝9 V，内电阻r＝4.5 Ω，变阻器R1的最大电阻Rm＝5.0 Ω，R2＝1.5 Ω，R3＝R4＝1 000 Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平行板电容器中间引入一带电微粒恰能静止．那么(　　)

A．在题设条件下，R1接入电路的阻值应为3 Ω，电源的输出功率应为4.5 W

B．引入的微粒带负电，当开关接向b(未接触b)的过程中，微粒将向下运动

C．在题设条件下，当R1的阻值增大时，R2两端的电压增大

D．在题设条件下，当开关接向b后，流过R3的电流流向为d→c

二、实验题（每空2分，共22分）

13（10分）．用电流表和电压表测干电池的电动势和内阻，提供的器材如图甲所示．

(1)请利用图中所给的器材设计合理的电路，把电路图画在答题纸上的方框中。

（2）图乙中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值可作出U－I图线，由此图线求得的电源电动势E＝________V，内阻r＝________Ω.(结果保留两位小数)

（3）本实验存在系统误差，电动势测量值与真实值相比       （填“偏大”、“偏小”或“相等”），内阻测量值与真实值相比       （填“偏大”、“偏小”或“相等”）。

14（12分）．（1）某同学用多用表欧姆挡的×100倍率挡去测量量程为3V的电压表的内阻，电路如图甲所示。此时电压表和欧姆表的指针位置如图乙和丙所示，已知表盘中央刻度为15，则电压表内阻为_______________ ， 欧姆表所装电池的电动势为_____________。

（2）为准确测量该电压表的内阻，实验室准备了以下器材：

电流表A1：量程0.6A，内阻约0.2；

电流表A2：量程500μA，内阻RA=20；

滑动变阻器R1：0~48k，5mA；

滑动变阻器R2：0~10，1A；

定值电阻R0：5

电源：E=4V，内阻不计

导线、电键等。

①用伏安法进行实验，为完成测量任务，电流表应选______，滑动变阻器应选______。

②请在答题纸相应位置画出你设计的实验电路图，注意标出所选器材的代号。

③若某次测量中电压表和电流表读数分别为U和I，则电压表内阻的计算表达式为_______

三、计算题（共18分）

15．（8分）质量为m、电荷量为+q的小球，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向外的匀强磁场中，匀强磁场的磁感应强度为B，如图所示。重力加速度为g。求小球在斜面上运动的时间和路程。

16．（10分）如图所示，在磁感应强度B＝1.0T、方向竖直向下的匀强磁场中，有一个与水平面成θ＝37°角的平行导电滑轨，滑轨上放一个可以自由滑动的金属杆ab．已知接在滑轨中的电源电动势E＝12 V，内阻不计，滑轨间距L＝0.5m，金属杆质量m＝0.2 kg，杆与平行滑轨间的动摩擦因数μ＝0.5，不计滑轨与ab杆的电阻，g取10 m/s2，求接在滑轨上的变阻器R的阻值在什么范围内变化时，可以使ab杆在滑轨上保持静止．

物理答案

13答案　(1)测量电路如图所示．

(2)2.95(2.94～2.96均可)　0.74(0.72～0.76均可)

（3）偏小 偏小

14答案：1300Ω    2.80V    A2    R2

解析：（1）由图丙可知指针在第13格，欧姆表为×100档，因而电压表内阻为

由图乙可知，电压表两端的电压为1.3V，回路电流

欧姆表内阻为半偏时的读数为

则电动势

（2）电压表可能的最大电流为

远小于0.6A，为了方便读数电流表选择A2，并将A2与并联改装成合适量程的电流表，为了能多次测量电压和电流，采用分压式接法，所以滑动变阻器选最大阻值较小的R2，电路图如下图所示

流过电压表的电流

则电压表的电阻

15答案 ；；

小球受力情况如图，在斜面上运动阶段做匀变速直线运动

根据牛顿第二定律有  mgsinθ=ma

离开斜面时，斜面对小球的支持力为0。根据平衡条件有  Bqv=mgcosθ

由速度公式和速度位移关系式有有  v=at      v2=2ax

解得

16答案：1.5Ω≤R≤16.5 Ω

解析：最大静摩擦力沿斜面向上时： ，

解得：

最大静摩擦力沿斜面向下时： ，

解得： ．

所以
