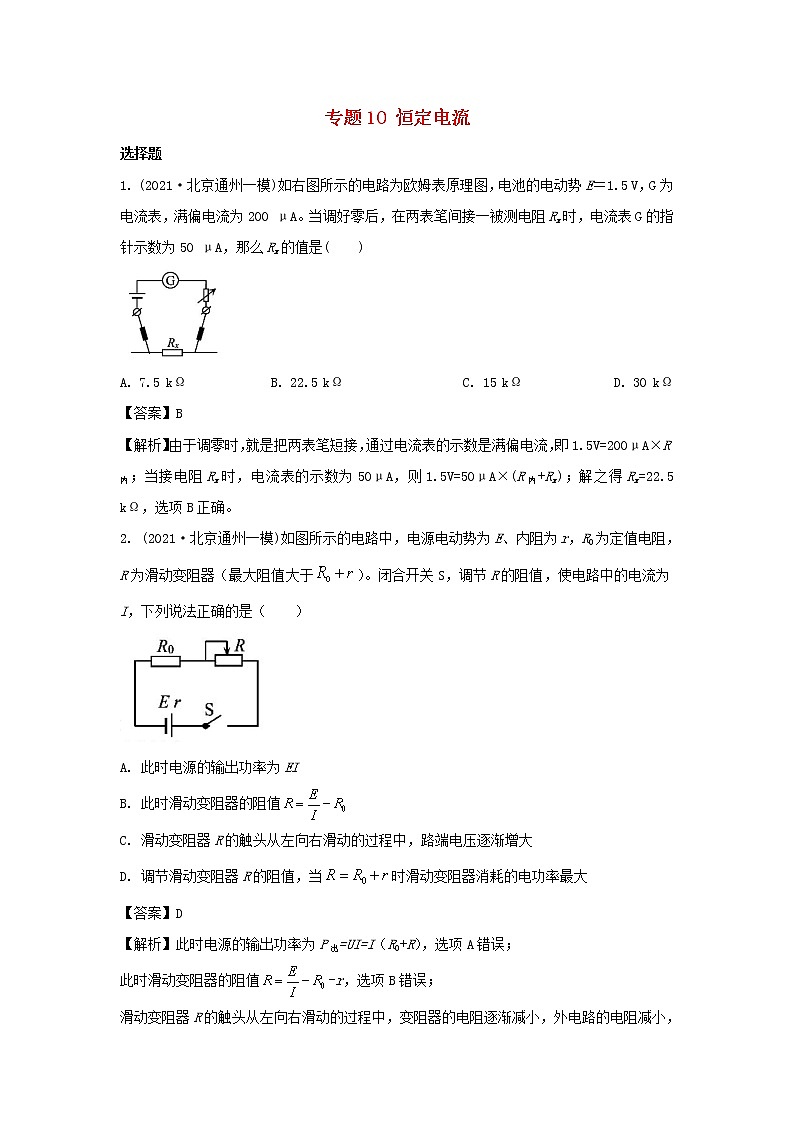

专题10 恒定电流

选择题

1. (2021·北京通州一模)如右图所示的电路为欧姆表原理图，电池的电动势E＝1.5 V，G为电流表，满偏电流为200 μA。当调好零后，在两表笔间接一被测电阻Rx时，电流表G的指针示数为50 μA，那么Rx的值是(　　)

A. 7.5 kΩ            B. 22.5 kΩ                 C. 15 kΩ             D. 30 kΩ

【答案】B

【解析】由于调零时，就是把两表笔短接，通过电流表的示数是满偏电流，即1.5V=200μA×R内；当接电阻Rx时，电流表的示数为50μA，则1.5V=50μA×(R内+Rx)；解之得Rx=22.5 kΩ，选项B正确。

2. (2021·北京通州一模)如图所示的电路中，电源电动势为E、内阻为r，R0为定值电阻，R为滑动变阻器（最大阻值大于）。闭合开关S，调节R的阻值，使电路中的电流为I，下列说法正确的是（　　）

A. 此时电源的输出功率为EI

B. 此时滑动变阻器的阻值

C. 滑动变阻器R的触头从左向右滑动的过程中，路端电压逐渐增大

D. 调节滑动变阻器R的阻值，当时滑动变阻器消耗的电功率最大

【答案】D

【解析】此时电源的输出功率为P出=UI=I（R0+R），选项A错误；

此时滑动变阻器的阻值-r，选项B错误；

滑动变阻器R的触头从左向右滑动的过程中，变阻器的电阻逐渐减小，外电路的电阻减小，矿路端电压逐渐减小，选项C错误；

调节滑动变阻器R的阻值，当时，即把R0看成内电阻，外电路的电阻等于内电路的电阻时，滑动变阻器消耗的电功率最大，选项D正确。

3．(2021·北京海淀一模)如图8所示的电路中，已知电源电动势为E，内阻为r。闭合开关，调节滑动变阻器R的滑片的位置可以改变外电路的电阻，电压表的示数U、电流表的示数I、电源的总功率P都将随之改变。以下四幅图中能正确反映P-I、P-U关系的是

【答案】C

【解析】要看电源的总功率P与I的关系，则根据P=EI可知，P与I成正比例关系，故选项AB错误；

再看电源的总功率P与U的关系，则根据P=EI=E=，可见，P与U是一次函数关系，选项C正确，D错误。

4. (2021·云南曲靖一模)如图所示，在边长为a的正三角形区域内存在着方向垂直于纸面向外、磁感应强度大小为B的匀强磁场。一个质量为m、电荷量为+q的带电粒子(重力不计)从AB边的中点O以某一速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°。若粒子在磁场中运动的过程中恰好与CB边相切，并从AB边穿出磁场，则v的大小为（　　）

A.  B.  C.  D.

【答案】C

【解析】

粒子运动的轨迹过程图，如图所示轨迹圆恰好与BC边相切

粒子恰好从AB边穿出磁场临界轨迹对应的半径为

根据洛伦兹力提供向心力可得

联立可得

故选C 。
