2012-2021十年物理高考真题分类汇编【专题】20 电学实验二测量电源电动势和内阻（解析版+原卷版）

这是一份2012-2021十年物理高考真题分类汇编【专题】20 电学实验二测量电源电动势和内阻（解析版+原卷版），文件包含2012-2021十年物理高考真题分类汇编专题20电学实验二测量电源电动势和内阻原卷版doc、2012-2021十年物理高考真题分类汇编专题20电学实验二测量电源电动势和内阻解析版doc等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。

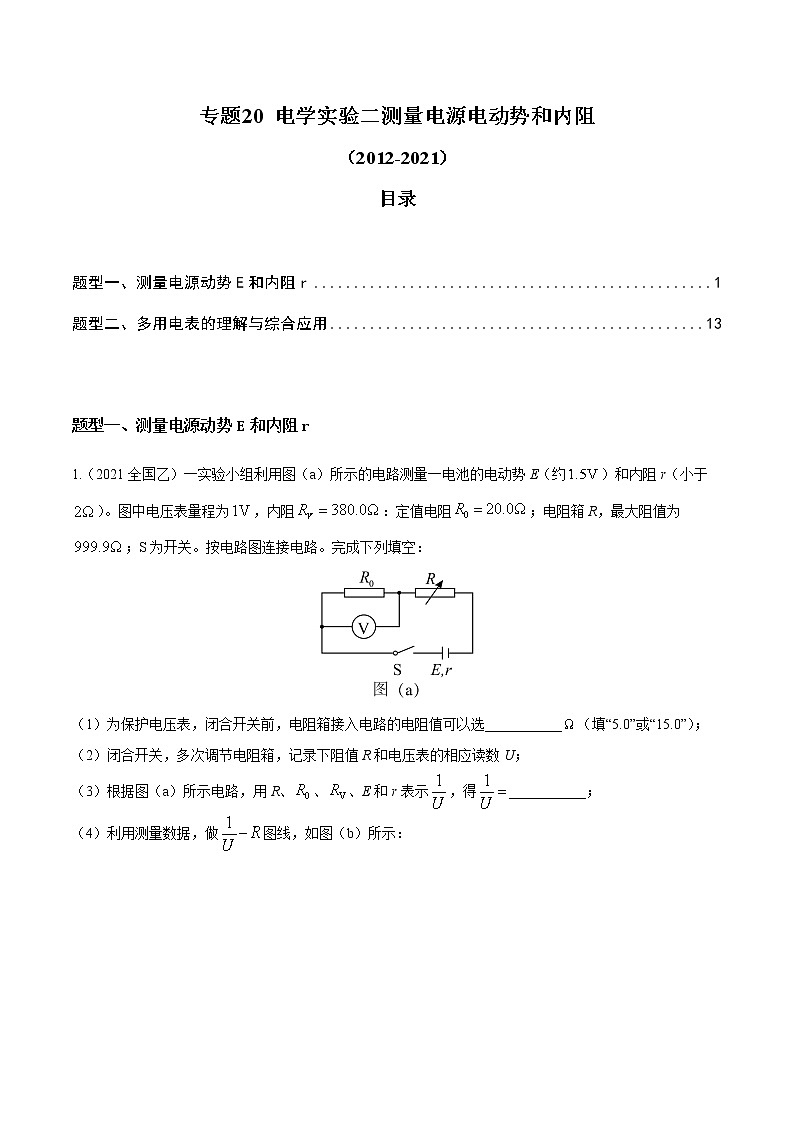

目录
TOC \ "1-2" \h \u \l _Tc8131 题型一、测量电源动势E和内阻r PAGEREF _Tc8131 1
\l _Tc2560 题型二、多用电表的理解与综合应用 PAGEREF _Tc2560 13
题型一、测量电源动势E和内阻r
1.（2021全国乙）一实验小组利用图（a）所示的电路测量一电池的电动势E（约）和内阻r（小于）。图中电压表量程为，内阻：定值电阻；电阻箱R，最大阻值为；S为开关。按电路图连接电路。完成下列填空：
（1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选___________（填“5.0”或“15.0”）；
（2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；
（3）根据图（a）所示电路，用R、、、E和r表示，得___________；

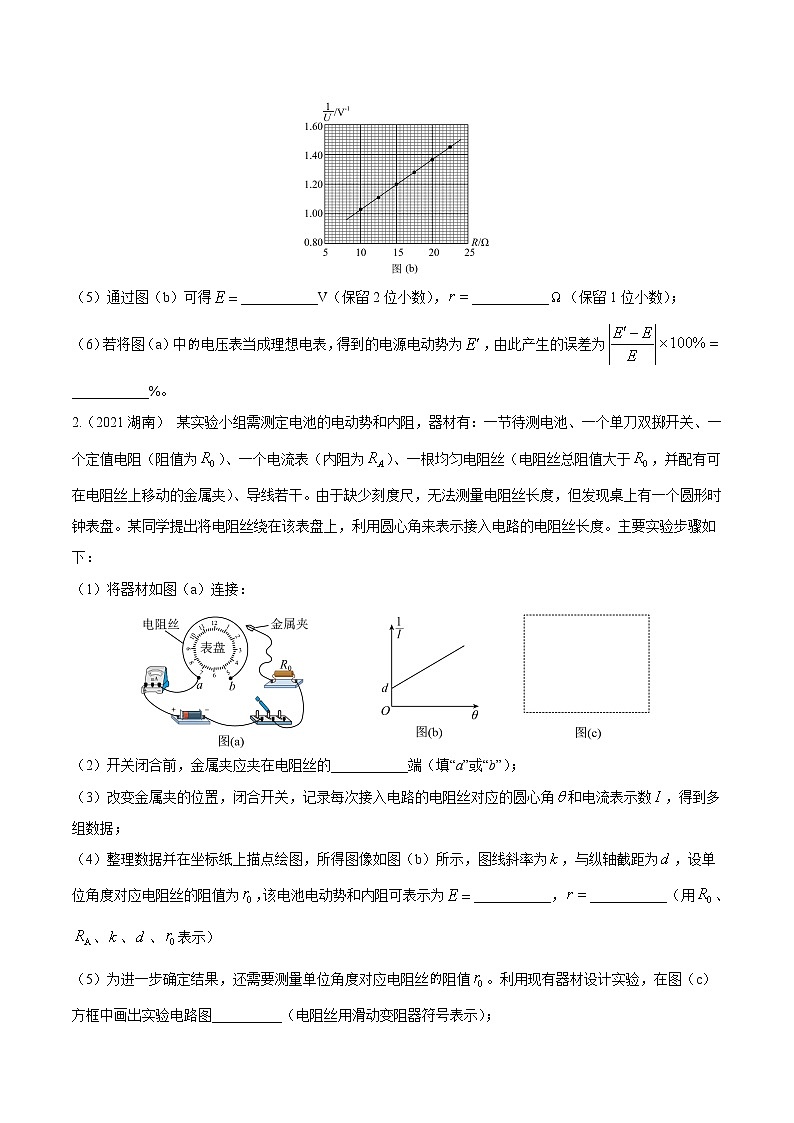

（4）利用测量数据，做图线，如图（b）所示：
（5）通过图（b）可得___________V（保留2位小数），___________（保留1位小数）；
（6）若将图（a）中电压表当成理想电表，得到的电源电动势为，由此产生的误差为___________%。
2.（2021湖南） 某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻（阻值为）、一个电流表（内阻为）、一根均匀电阻丝（电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹）、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下：
（1）将器材如图（a）连接：
（2）开关闭合前，金属夹应夹在电阻丝的___________端（填“a”或“b”）；
（3）改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角和电流表示数，得到多组数据；
（4）整理数据并在坐标纸上描点绘图，所得图像如图（b）所示，图线斜率为，与纵轴截距为，设单位角度对应电阻丝的阻值为，该电池电动势和内阻可表示为___________，___________（用、、、、表示）
（5）为进一步确定结果，还需要测量单位角度对应电阻丝阻值。利用现有器材设计实验，在图（c）方框中画出实验电路图__________（电阻丝用滑动变阻器符号表示）；

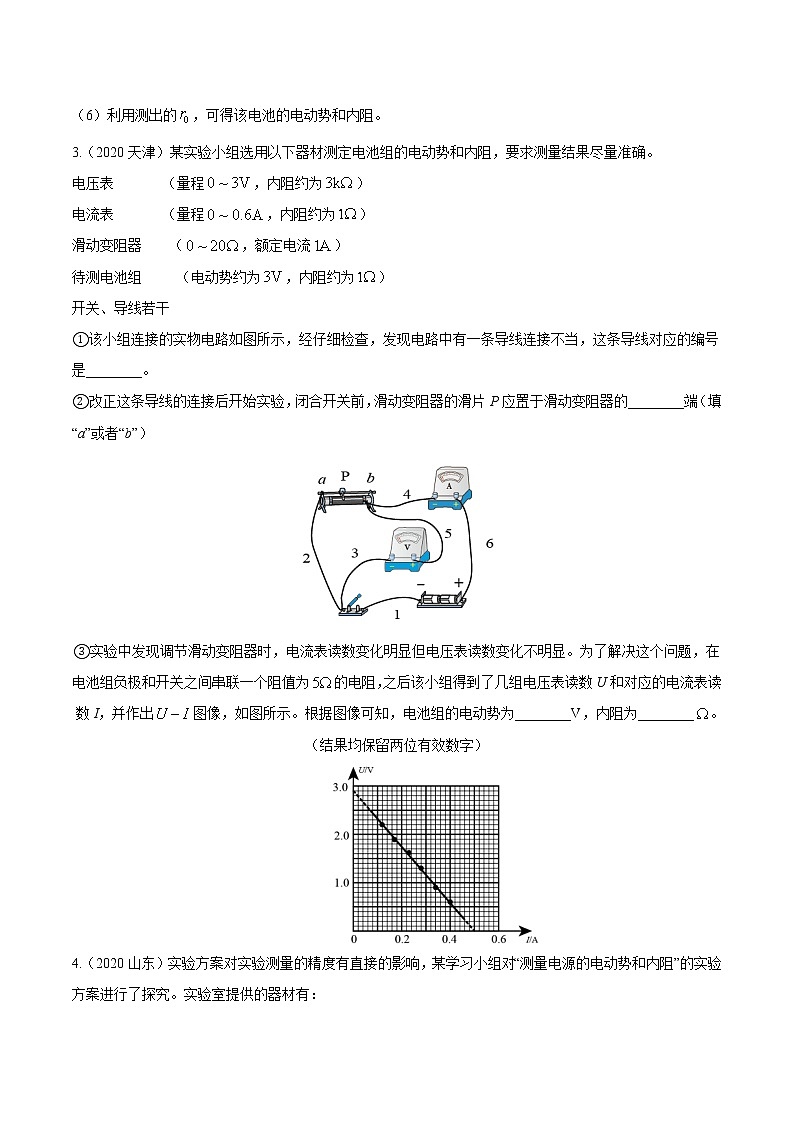

（6）利用测出的，可得该电池的电动势和内阻。
3.（2020天津）某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表 （量程，内阻约为）
电流表 （量程，内阻约为）
滑动变阻器 （，额定电流）
待测电池组 （电动势约为，内阻约为）
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端（填“a”或者“b”）
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。（结果均保留两位有效数字）

4.（2020山东）实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节（电动势约1.5 V，内阻小于1 Ω）；
电压表V （量程3 V，内阻约3 kΩ）；
电流表A （量程0.6 A，内阻约1 Ω）；
滑动变阻器R （最大阻值为20 Ω）；
定值电阻R1（阻值2 Ω）；
定值电阻R2（阻值5 Ω）；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。（单选，填正确答案标号）
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
请根据实验数据，回答以下问题：
①答题卡的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____ （填“R1”或“R2”）。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
5.（2020北京）用图1所示的甲、乙两种方法测量某电源的电动势和内电阻（约为1Ω）。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
（1）利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用E、r和RA表示出、，并简要说明理由_______。
（2）某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据（图甲：U=IR，图乙：）描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像（没有电表内电阻影响的理想情况）。

在图3中，对应图甲电路分析的U-I图像是：__________；对应图乙电路分析的U-I图像是：________。
（3）综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______（填“甲”或“乙”）。
6.（2015广东）某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表（内阻约为3）、电流表（内阻约为1）、定值电阻等。

①使用多用电表粗测元件X的电阻。选择“×1”欧姆档测量，示数如图15（a）所示，读数为 。据此应选择图15中的 （填“b”或“c”）电路进行实验。
②连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐 （填“增大”或“减小”）；依次记录电流及相应的电压；将元件X换成元件Y，重复实验。
③图（a）是根据实验数据作出的U-I图线，由图可判断元件 （填“X”或“Y”）是非线性元件。
④该小组还借助X和Y中的线性元件和阻值的定值电阻，测量待测电池组的电动势E和电阻r，如图（b）所示。闭合S1和S2，电压表读数为3.00V；断开S2，读数为1.00V，利用图（a）可算得E= V，r= （结果均保留两位有效数字，视电压表为理想电压表）。
7.(2014·新课标全国卷Ⅰ)利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：
待测电源，电阻箱R(最大阻值999.9 Ω)，电阻R0(阻值为3.0 Ω)，电阻R1(阻值为3.0 Ω)，电流表A(量程为200 mA，内阻为RA＝6.0 Ω)，开关S.
图(a)
实验步骤如下：
①将电阻箱阻值调到最大，闭合开关S；
②多次调节电阻箱，记下电流表的示数I和电阻值箱相应的阻值R；
③以eq \f(1,I)为纵坐标，R为横坐标，作eq \f(1,I) ­R图线(用直线拟合)；
④求出直线的斜率k和在纵轴上的截距b.
回答下列问题：
(1)分别用E和r表示电源的电动势和内阻，则eq \f(1,I)与R的关系式为________．
(2)实验得到的部分数据如下表所示，其中电阻R＝3.0 Ω时电流表的示数如图(b)所示，读出数据，完成下表．答：①________，②________．
图(b)
图(c)
(3)在图(c)的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率k＝________A－1Ω－1，截距b＝________A－1.
(4)根据图线求得电源电动势E＝________V，内阻r＝________Ω.
8．（2014·北京卷）利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减小实验误差．
(1)应该选择的实验电路是图1中的________(选填“甲”或“乙”)．
甲 乙
图1
(2)现有电流表(0～0.6 A) 、开关和导线若干，以及以下器材：
A. 电压表(0～15 V)
B. 电压表(0～3 V)
C. 滑动变阻器(0～50 Ω)
D. 滑动变阻器(0～500 Ω)
实验中电压表应选用________；滑动变阻器应选用________．(选填相应器材前的字母)
(3) 某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U­I图线.
图2
(4)根据(3)中所画图线可得出干电池的电动势E＝________V，内电阻r＝________Ω.
(5)实验中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化．图3的各示意图中正确反映P­U关系的是________．

A B C D
图3
9．（2014·全国1卷 ）现要测量某电源的电动势和内阻．可利用的器材有：电流表A，内阻为1.00 Ω； 电压表V；阻值未知的定值电阻R1、R2、R3、R4、R5；开关S；一端连有鳄鱼夹P的导线1，其他导线若干．某同学设计的测量电路如图(a)所示．
(1)按图(a)在实物图(b)中画出连线，并标出导线1和其P端．
图(a)
图(b)
(2)测量时，改变鳄鱼夹P所夹的位置，使R1、R2、R3、R4、R5依次串入电路，记录对应的电压表的示数U和电流表的示数I. 数据如下表所示．根据表中数据，在图(c)中的坐标纸上将所缺数据点补充完整，并画出UI图线．
图(c)
(3)根据UI图线求出电源的电动势E＝________V，内阻r＝________Ω.(保留2位有效数字)
10.（2014·福建卷1）(1)某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.
(2)某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0 Ω的定值电阻．
①已知灵敏电流计G的满偏电流Ig＝100 μA，内阻rg＝2.0 kΩ，若要改装后的电流表满偏电流为200 mA，应并联一只阻值为________Ω(保留一位小数)的定值电阻R1；
②根据图甲，用笔画线代替导线将图乙连接成完整电路；
甲
乙
③某次实验的数据如下表所示：
该小组借鉴“研究匀变速直线运动”实验中计算加速度的方法(逐差法)，计算出电池组的内阻r＝________Ω(保留两位小数)；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是______________________．
④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组，通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是________．(填选项前的字母)
A．电压表内阻的影响
B．滑动变阻器的最大阻值偏小
C．R1的实际阻值比计算值偏小
D．R0的实际阻值比标称值偏大
题型二、多用电表的理解与综合应用
11.（2019全国3）某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度。可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干。

（1）欧姆表设计
将图（a）中的实物连线组成欧姆表。（ ）欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）。
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示。表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____。

（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω。

12．（2017·新课标3）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。

（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。（结果均保留3位有效数字）
13.（2014·重庆） (1)某照明电路出现故障，其电路如图1所示，该电路用标称值为12 V的蓄电池为电源，导线及其接触完好．
图1
维修人员使用已调好的多用电表直流50 V挡检测故障，他将黑表笔接在c点，用红表笔分别探测电路的a、b点．
①断开开关，红表笔接a点时多用电表指示如题6图2所示，读数为________ V，说明________正常(选填“蓄电池”或“保险丝”或“开关”或“小灯”)．
图2
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然和题6图2相同，可判定发生故障的器件是________(选填“蓄电池”或“保险”或“开关”或“小灯”)．
14．（2014·安徽卷）其同学为了测量一个量程为3 V的电压表的内阻，进行了如下实验．
(1)他先用多用表进行了正确的测量，测量时指针位置如图1所示，得出电压表的内阻为3.00×103 Ω，此时电压表的指针也偏转了．已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5 V，则电压表的示数应为________V(结果保留两位有效数字)

图1 图2
(2)为了更准确地测量该电压表的内阻RV，该同学设计了图2所示的电路图，实验步骤如下：
A．断开开关S，按图2连接好电路；
B．把滑动变阻器R的滑片P滑到b端；
C．将电阻箱R0的阻值调到零；
D．闭合开关S；
E．移动滑动变阻器R的滑片P的位置，使电压表的指针指到3 V位置；
F．保持滑动变阻器R的滑片P位置不变，调节电阻箱R0的阻值使电压表指针指到1.5 V位置，读出此时电阻箱R0的阻值，此值即为电压表内阻RV的测量值；
G．断开开关S.
实验中可供选择的实验器材有：
a．待测电压表
b．滑动变阻器：最大阻值2000 Ω
c．滑动变阻器：最大阻值10 Ω
d．电阻箱：最大阻值9999.9 Ω，阻值最小改变量为0.1 Ω
e．电阻箱：最大阻值999.9 Ω，阻值最小改变量为0.1 Ω
f．电池组：电动势约6 V，内阻可忽略
g．开关，导线若干
按照这位同学设计的实验方法，回答下列问题：
①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用________(填“b”或“c”)，电阻箱中选用________(填“d”或“e”)
②电压表内阻RV的测量值R测和真实值R真相比，R测________R真(填“>”或“<”)；若RV越大，则eq \f(|R测－R真|,R真)越________(填“大”或“小”)．
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
R/Ω
1.0
2.0
3.0
4.0
5.0
6.0
7.0
I/A
0.143
0.125
①
0.100
0.091
0.084
0.077
I－1/A－1
6.99
8.00
②
10.0
11.0
11.9
13.0
序号
1
2
3
4
5
6
电压
U(V)
1.45
1.40
1.30
1.25
1.20
1.10
电流I
(A)
0.060
0.120
0.240
0.260
0.360
0.480
I(mA)
193
153
111
69
30
U(V)
2.51
2.59
2.68
2.76
2.84
测量次数
1
2
3
4
5
6
7
8
电压表V读数
U/V
5.26
5.16
5.04
4.94
4.83
4.71
4.59
4.46
改装表A读数
I/mA
20
40
60
80
100
120
140
160
