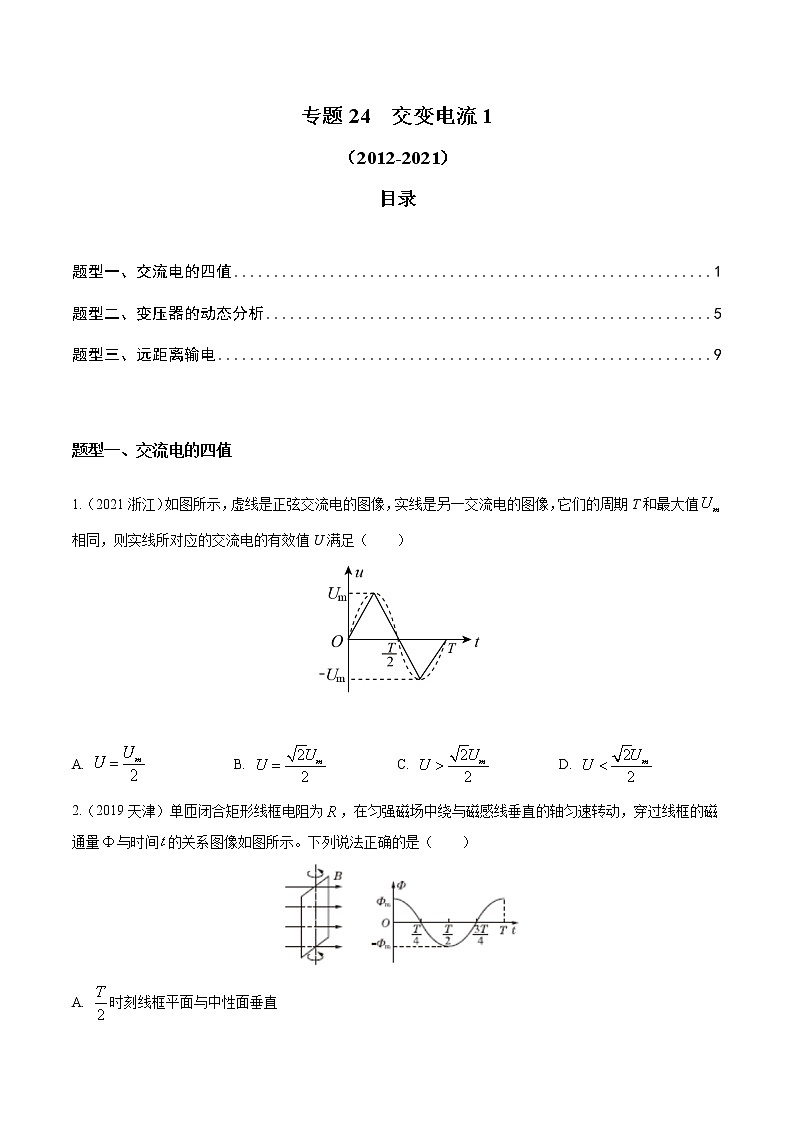

目录
TOC \ "1-2" \h \u \l _Tc12013 题型一、交流电的四值 PAGEREF _Tc12013 \h 1
\l _Tc13630 题型二、变压器的动态分析 PAGEREF _Tc13630 \h 5
\l _Tc30703 题型三、远距离输电 PAGEREF _Tc30703 \h 9
题型一、交流电的四值
1.（2021浙江）如图所示，虚线是正弦交流电的图像，实线是另一交流电的图像，它们的周期T和最大值相同，则实线所对应的交流电的有效值U满足（ ）
A. B. C. D.
2.（2019天津）单匝闭合矩形线框电阻为，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量与时间的关系图像如图所示。下列说法正确的是（ ）
A. 时刻线框平面与中性面垂直
B. 线框的感应电动势有效值为
C. 线框转一周外力所做的功为
D. 从到过程中线框的平均感应电动势为

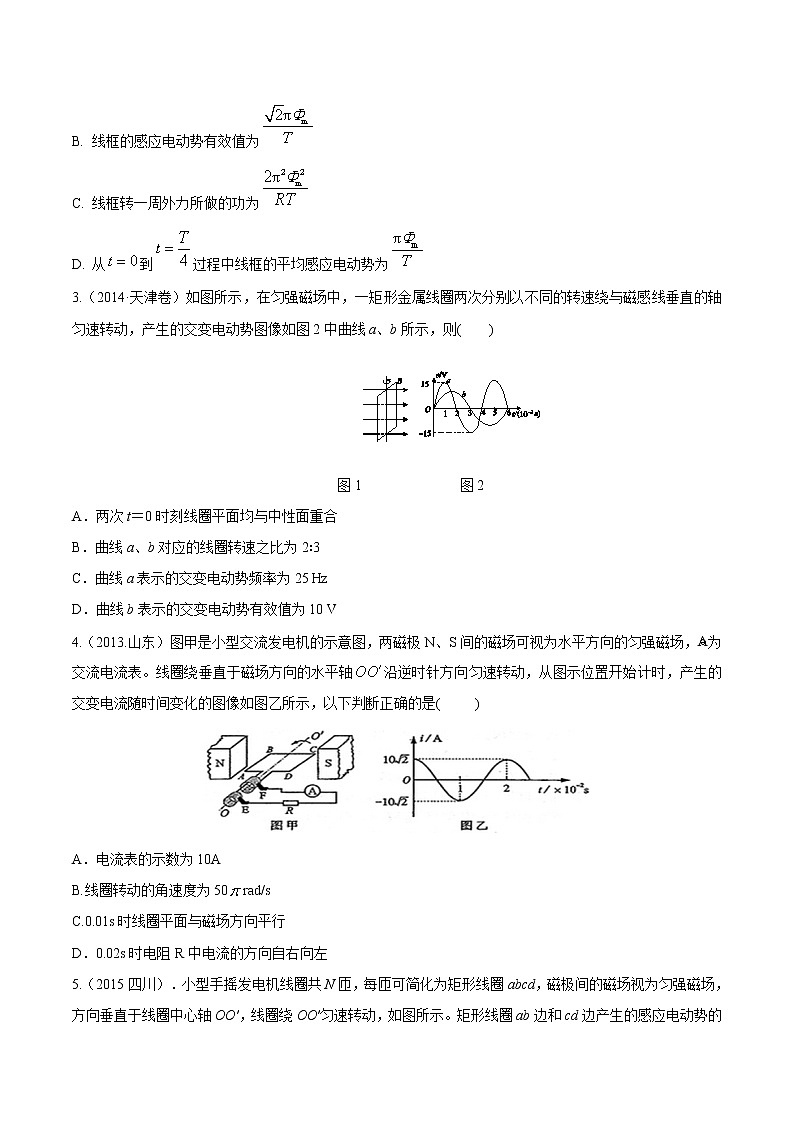

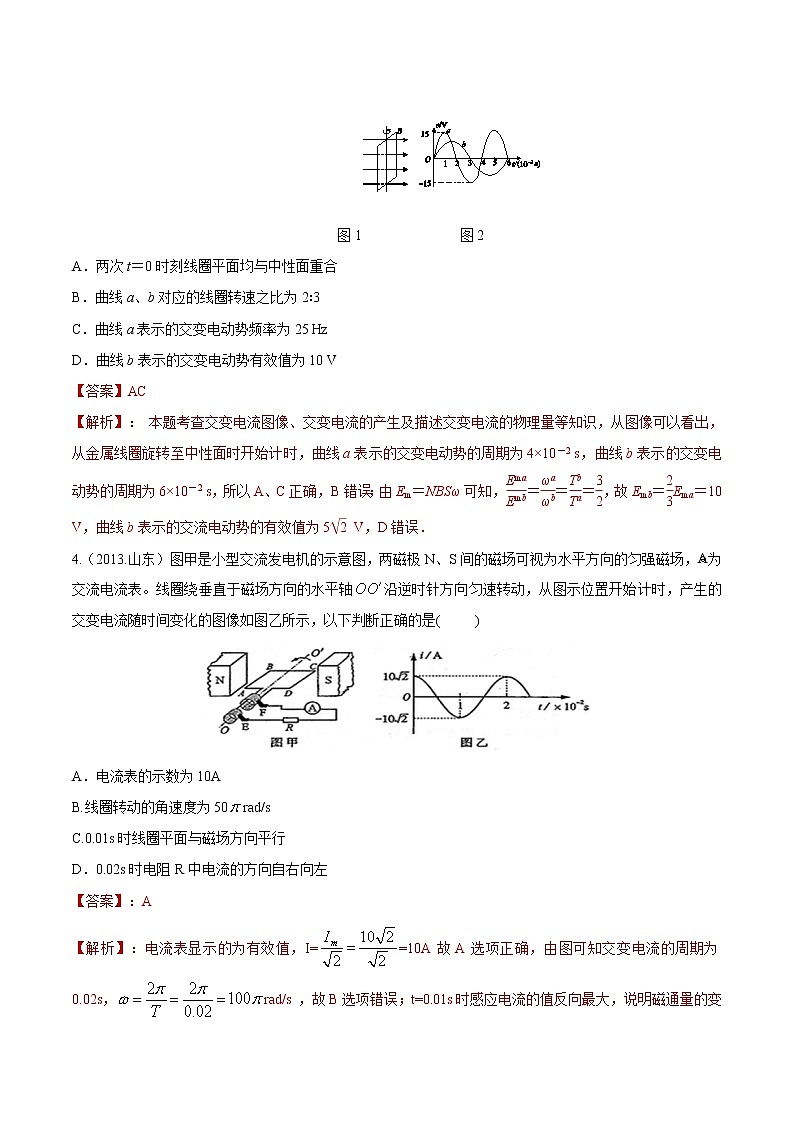

3.（2014·天津卷）如图所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图2中曲线a、b所示，则( )
图1 图2
A．两次t＝0时刻线圈平面均与中性面重合
B．曲线a、b对应的线圈转速之比为2∶3
C．曲线a表示的交变电动势频率为25 Hz
D．曲线b表示的交变电动势有效值为10 V
4.（2013.山东）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场， eq \\ac(○,A)为交流电流表。线圈绕垂直于磁场方向的水平轴沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是( )
A．电流表的示数为10A
B.线圈转动的角速度为50rad/s
时线圈平面与磁场方向平行
D．0.02s时电阻R中电流的方向自右向左

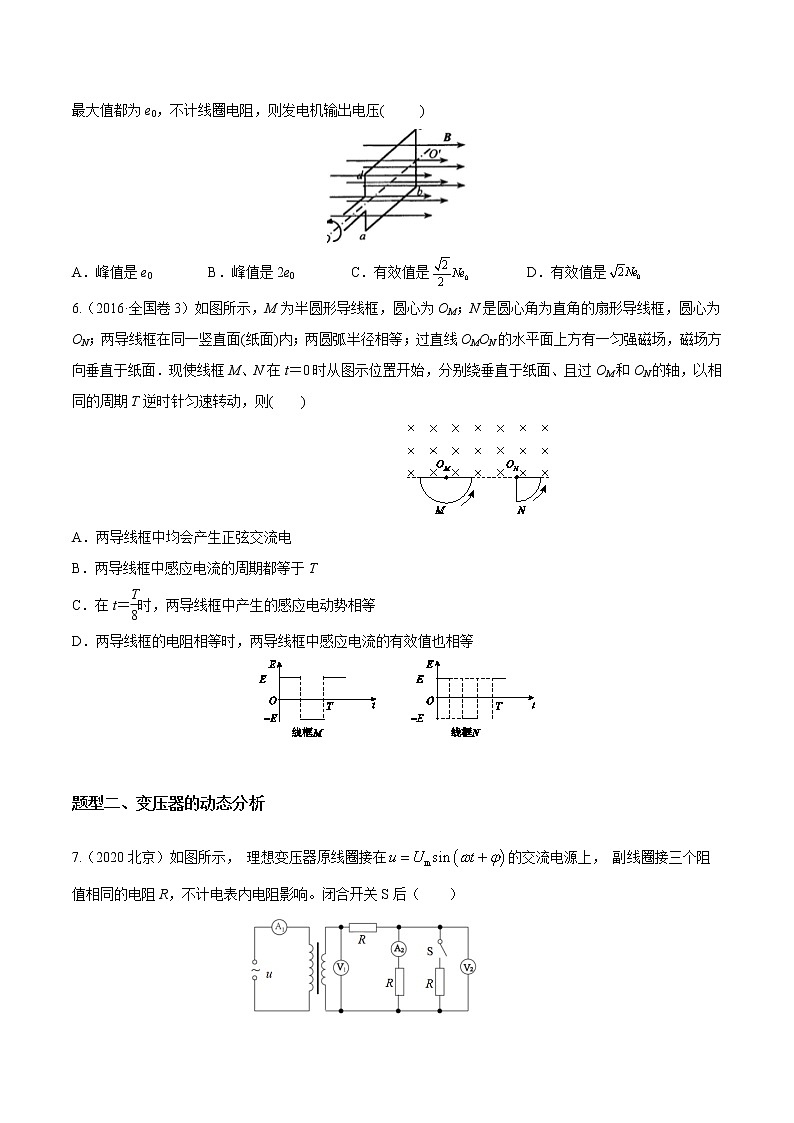

5.（2015四川）．小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图所示。矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压( )
A．峰值是e0 B．峰值是2e0 C．有效值是 D．有效值是
6.（2016·全国卷3）如图所示，M为半圆形导线框，圆心为OM；N是圆心角为直角的扇形导线框，圆心为ON；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线OMON的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M、N在t＝0时从图示位置开始，分别绕垂直于纸面、且过OM和ON的轴，以相同的周期T逆时针匀速转动，则( )
A．两导线框中均会产生正弦交流电
B．两导线框中感应电流的周期都等于T
C．在t＝eq \f(T,8)时，两导线框中产生的感应电动势相等
D．两导线框的电阻相等时，两导线框中感应电流的有效值也相等
题型二、变压器的动态分析
7.（2020北京）如图所示， 理想变压器原线圈接在的交流电源上， 副线圈接三个阻值相同的电阻R，不计电表内电阻影响。闭合开关S后（ ）

A. 电流表的示数减小
B. 电压表的示数减小
C. 电压表的示数不变
D. 电流表的示数不变
8.（2015安徽）图示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A。则下列说法正确的是
A．电压表V1示数增大
B．电压表V2、V3示数均增大
C．该变压器起升压作用
D．变阻器滑片是沿的方向滑动
9.（2014·广东） 如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是( )
A．P向下滑动时，灯L变亮
B．P向下滑动时，变压器的输出电压不变
C．P向上滑动时，变压器的输入电流变小
D．P向上滑动时，变压器的输出功率变大
10.（2015天津）如图所示， 理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头。在原线圈上加一电压为U的正弦交流电，则
A．保持Q的位置不变，将P向上滑动时，电流表读数变大
B．保持Q的位置不变，将P向上滑动时，电流表读数变小
c．保持p的位置不变，将Q向上滑动时，电流表读数变大
D．保持P的位置不动．将Q向上滑动时，电流表读数变小
11.（2016·天津卷）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )
A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大
B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大
C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大
D．若闭合开关S，则电流表A1示数变大，A2示数变大
12.（2016·江苏卷）一自耦变压器如图1­所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中( )
A．U2>U1，U2降低 B．U2>U1，U2升高
C．U2题型三、远距离输电
13.（2020全国2）特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为∆P，到达B处时电压下降了∆U。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为∆P′，到达B处时电压下降了∆U′。不考虑其他因素的影响，则（ ）
A. ∆P′=∆PB. ∆P′=∆PC. ∆U′=∆UD. ∆U′=∆U
14.（2014·四川卷）如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则( ）

甲 乙
A．用户用电器上交流电的频率是100 Hz
B．发电机输出交流电的电压有效值是500 V
C．输出线的电流只由降压变压器原副线圈的匝数比决定
D．当用户用电器的总电阻增大时，输电线上损失的功率减小
15.（2014·浙江卷）如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U，用等效总电阻是r的两条输电线输电，输电线路中的电流是I1，其末端间的电压为U1.在输电线与用户间连有一理想变压器，流入用户端的电流为I2.则( )

A. 用户端的电压为eq \f(I1U1,I2)
B. 输电线上的电压降为U
C. 理想变压器的输入功率为Ieq \\al(2,1)r
D. 输电线路上损失的电功率为I1U
16.（2015福建）图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1 、n2 。在T的原线圈两端接入一电压的交流电源，若输送电功率为P，输电线的总电阻为2r ，不考虑其它因素的影响，则输电线上损失的电功率为( )
