河南省信阳市潢川县2019-2020学年九年级上学期期中考试物理试题(word版含答案)

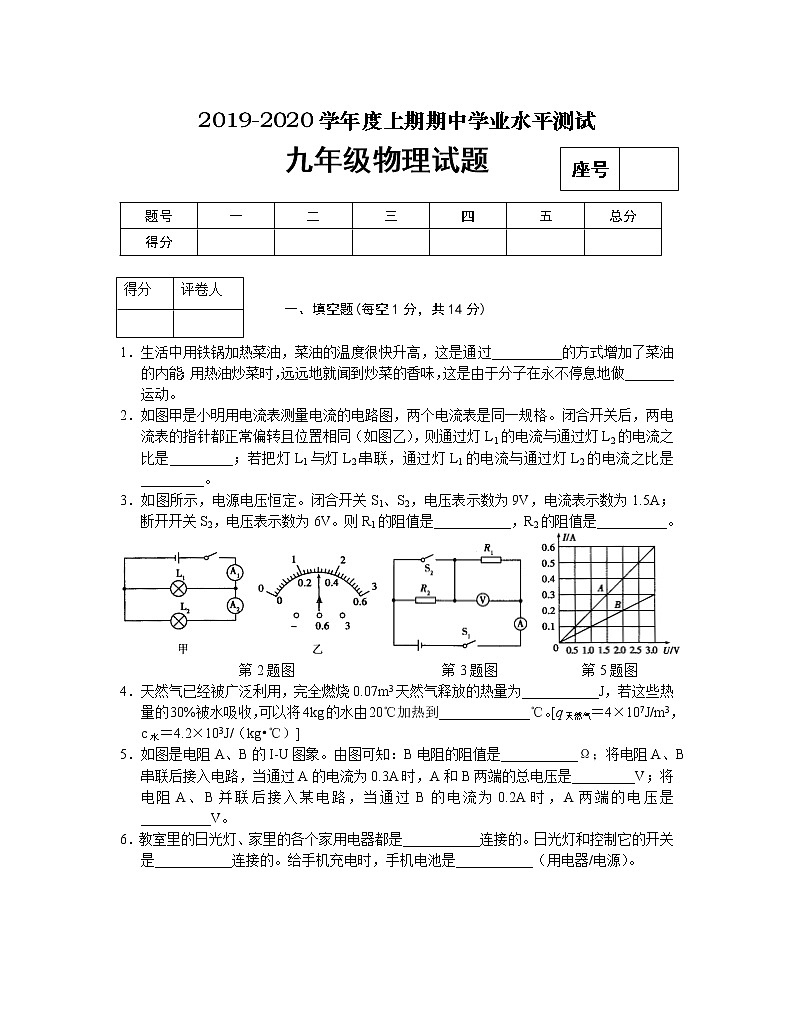

2019-2020学年度上期期中学业水平测试

       九年级物理试题

一、填空题(每空1分，共14分)

1．生活中用铁锅加热菜油，菜油的温度很快升高，这是通过__________的方式增加了菜油的内能；用热油炒菜时，远远地就闻到炒菜的香味，这是由于分子在永不停息地做_______运动。

2．如图甲是小明用电流表测量电流的电路图，两个电流表是同一规格。闭合开关后，两电流表的指针都正常偏转且位置相同（如图乙），则通过灯L1的电流与通过灯L2的电流之比是_________；若把灯L1与灯L2串联，通过灯L1的电流与通过灯L2的电流之比是_________。

3．如图所示，电源电压恒定。闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V。则R1的阻值是___________，R2的阻值是__________。

                 第2题图                     第3题图            第5题图

4．天然气已经被广泛利用，完全燃烧0.07m3天然气释放的热量为___________J，若这些热量的30%被水吸收，可以将4kg的水由20℃加热到_____________℃。[q天然气＝4×107J/m3，c水＝4.2×103J/（kg•℃）]

5．如图是电阻A、B的I-U图象。由图可知：B电阻的阻值是___________Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是_________V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，A两端的电压是__________V。

6．教室里的日光灯、家里的各个家用电器都是___________连接的。日光灯和控制它的开关是___________连接的。给手机充电时，手机电池是___________（用电器/电源）。

二、选择题。（每小题2分，共16分）（第7—12题，每小题只有一个选项符合题目要求，第13—14题，每小题有两个选项符合题目要求，全部选对得2分，只选一个且正确的得1分，有选错的得0分）

7．关于热机，下列说法正确的是          （     ）

A．汽油机汽缸顶部有喷油嘴，柴油机汽缸顶部有火花塞

B．柴油机在吸气冲程中，将空气吸入气缸

C．汽油机在做功冲程中，进气门关闭排气门打开

D．汽油机在做功冲程中，是把机械能转化为内能

8．为了测定熔炉内的温度，先将质量为700g的钢球投入熔炉里相当长的时间后取出；并立即投入2.3kg、温度为10℃的水中，结果水温升高到40℃．则此熔炉的温度约为[不计热量损失，已知c钢＝4.6×102J/（kg•℃）]                                                                                                                （     ）

A．630℃    B．730℃   C．840℃   D．940℃

9．小明为养鸡场设计报警电路。养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合。要求：只要动物闯入任意一个门，电铃都能响起报警。图中符合设计要求的是                                                                                                                                                                                                                                （     ）

          A                 B                  C                   D

10．如图所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1与电源电压U的大小分别为（     ）

A．5Ω  30V  B．5Ω  2.5V

C．10Ω  20V  D．10Ω  10V

11．小军帮妈妈煲鸡汤时，联想到了许多物理知识。下列说法错误的是  （     ）

A．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动

B．鸡汤沸腾过程中吸收热量，温度不变，内能不变

C．煲鸡汤过程中，限压阀转动，此过程的能量转化与内燃机的做功冲程相似

D．限压阀口“烟雾缭绕”，这是水蒸气液化形成的小水珠

12．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为R1：R2＝1：2，此时甲、乙两电表的示数之比为                                                           （     ）

A．2：1

B．1：2

C．3：2

D．2：3

13．（双选）下列说法不正确的是                            （     ）

A．热机消耗的燃料越多，效率就越低

B．热传递中能量总是从热的物体传给冷的物体

C．同一物体，温度降低得越多，放出热量就越多

D．人体内水的比例很高，有助于调节体温，以免温度变化太快对身体造成危害

14．（双选）如图所示电路，电源两端电压为6V，保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8V，下列说法中正确的是                                                                                                  （     ）

A．L1两端电压为3.8V

B．当L2断路时，电压表的示数是3.8V

C．当L2断路时，电压表的示数是6V

D．L1两端电压为2.2V

三、作图题。（每小题2分，共4分）

15． 根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

16．根据下面的实物画出与之对应的电路图。

四、实验探究题。（17题7分，18题6分，19题6分，共19分）

17．如图所示，甲、乙、丙三图中装置完全相同，燃料的质量都是10g，烧杯内的液体初温相同。

⑴实验装置的组装顺序应该是_________________（选填“由上到下”或“由下到上”）。

⑵本实验是通过比较_____________________ ___的变化，来比较燃料热值的大小。

⑶比较不同燃料的热值，应选择___________两图进行实验。在比较不同物质的比热容时，得到液体a、b温度随时间的变化如图丁所示，则液体____________的比热容较大。

⑷若在研究不同燃料热值实验时，记录数据如下表：（不考虑热量损失）

根据表中数据计算：燃料2的热值是＿＿＿＿＿＿＿J/kg．

⑸通过实验得到的燃料热值与实际相比是偏＿＿＿＿（选填“大”或“小”），你认为出现这样情况的主要原因是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．

18．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。

⑴连接电路前，开关必须____________。

⑵请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路。

⑶连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是____________。

A．电流表坏了  B．滑动变阻器短路  C．电阻处接触不良 D．电阻短路

⑷排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如表．其中第5次实验电流表示数如图丙所示，其读数为______A．

⑸实验结果是：____________________________________________________________．

19．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图所示的电路。

⑴小明根据图连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2一处发生故障，则故障可能是_________________________________________________（写出一种即可）。

⑵排除故障后，小明完成了实验，并把数据记录在下表中。

分析实验数据得出两个实验结论：

①串联电路两端的电压_________各部分电路两端电压之和。

②串联电路中，各部分电路两端电压相等。

⑶实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________________________________________________________________________。另外，小明的实验在设计方案上还存在另一个不足之处是_______________________

_______________________________________________________________。

⑷小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的 B接点不动，只断开A接点，并把接线改接到 C接点上，这个方法___________（选填“能”或“不能” ）测出L2两端的电压，理由是________________________________________________________________________。

五、综合应用题。（20题9分，21题8分，共17分）

20．小彤家使用的瓶装液化气，每瓶中装入的液化气质量为21kg（液化气的热值取5×107J/kg）．

⑴21kg的液化气完全燃烧，释放的热量是多少？

⑵若整瓶液化气完全燃烧释放热量的60%被利用，那么散失的热量是多少？

⑶小彤想节约能源、降低能耗，若将上述散失的热量全部利用起来，可以把多少千克初温为20℃的水加热到100℃．

21．如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标“20Ω 2A”的字样，闭合开关S后，电流表的示数为1A，电压表的示数为4V。求：

⑴电阻R1的阻值。

⑵电路中的最小电流。

⑶在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围。

2019-2020学年度上期期中学业水平测试

          九年级物理参考答案

一、填空题。（每空1分，共14分）

1. 热传递    无规则  2. 4：1  1：1  3. 6Ω   3Ω

4. 2.8×106  70         5. 10        4.5          6. 并联  串联   用电器

二、选择题。（每小题2分，共16分）（第7—12题，每小题只有一个选项符合题目要求，第13—14题，每小题有两个选项符合题目要求，全部选对得2分，只选一个且正确的得1分，有选错的得0分）

三、作图题。（每小题2分，共4分）

15.        16.

四、实验探究题。（17题7分，18题6分，19题6分，共19分）

17. ⑴由上到下  （1分）  ⑵温度计示数（1分）

⑶甲、乙   b（2分）  ⑷1.2×106  （1分）

⑸小      有热散失，燃料燃烧放出的热量没有全部被液体吸收。（2分）

18. ⑴断开 （1分）     ⑵（2分）

    ⑶C（1分）

⑷0.12  （1分）

⑸在电压一定时，电流与电阻成反比 （1分）

19. ⑴L2断路（或L1短路）（1分）

   ⑵等于    （1分）

⑶选用相同规格的灯泡的实验

  只测出一组实验数据，实验次数太少，得出的实验结果具有偶然性（2分）

⑷不能    电压表正负接线柱接反了

五、综合应用题。（20题9分，21题8分，共17分）

20. 解: ⑴Q放＝mg＝21kg×5×107J/kg＝1.05×109J    （3分）

⑵Q散失＝Q放×(1－60%)＝1.05×109J×40%＝4.2×108J  （3分）

⑶由于Q散失＝Q吸＝c水m水(t－t0)

   所以：m水＝  （3分）

21. ⑴R1＝       （2分）

⑵I最小＝=0.75A   （3分）

⑶由于电流表量程为0~3A，而滑动变阻器允许通过的最大电流为2A，所以电路中最大电流I最大＝2A，此时变阻器接入电路中电阻最小：R总＝

所以变阻器接入电路最小值 R最小＝R总―R1＝9Ω－4Ω＝5Ω

当变阻器R2接入电路中的电阻最大为20Ω时，电路电流最小

电压表示数最小，各电路元件是安全的

所以变阻器R2连入电路的阻值范围为5~20Ω     （3分）
