2020-2021年山东省临沂市八年级上学期物理第一次月考试卷附答案

这是一份2020-2021年山东省临沂市八年级上学期物理第一次月考试卷附答案，共15页。试卷主要包含了填空题〔每空1分；共20分〕，作图题〔每个3分；共18分〕等内容，欢迎下载使用。

1.用毫米刻度尺测量工件的长度，将其一端与10 cm处的刻度线对准，另一端恰好与24cm的刻度线对齐，此工件的长度应记为〔 〕
A. 14cm B. 14.00cm C. 0.14m
2.甲、乙两车，它们的运动的路程之比是2：5，时间之比是2：1，那么它们的速度之比是〔 〕
A. 2：5 B. 1：2 C. 3：5 D. 1：5
3.从地面向月球发射激光信号，经2.7秒收到从月球返回的信号，那么地月之间的距离是〔 〕
A. 8.1×108 km B. 4.05×105km C. 8.1×105km D. 4.05×108 km
4.2021年4月，美国海军用一束高亮度激光持续照射一架无人机，数秒内无人机起火燃烧并坠人海中。以下针对该激光武器的防御措施中，无效的是〔 〕
A. 给无人机外表覆盖一层比热容大、熔点低、沸点低的物质
B. 给无人机外表覆盖一层外表光滑、颜色较浅的物质
C. 给无人机外表覆盖一层耐高温、效率高的太阳能电池板
D. 给无人机外表覆盖一层外表粗糙、颜色较深的物质
5.教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应〔 〕
A. 等于30cm B. 大于30cm C. 小于15cm D. 大于15cm，小于30cm
6.如图是探究凸透镜成像规律时观察到的现象，以下光学仪器中成像原理与其相同的是〔 〕
A. 放大镜 B. 幻灯机 C. 照相机 D. 近视眼镜
7.以下有关光的现象中，正确的说法是〔 〕
A. 阳光下，微风吹拂的河面，波光粼粼，这里蕴含着光的反射
B. 光与镜面成30°角射在平面镜上，那么其反射角也是30°
C. 人在照镜子时，总是靠近镜子去看，其原因是靠近时像会变大
D. 老年人通过放大镜看书，看到的字的实像
8.我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤照相机底片上的像，其中〔 〕
A. 属于实像的是①④⑤ B. 属于虚像的是①②③
C. 由于反射而成的像是②③⑤ D. 由于折射而成的像是②③④

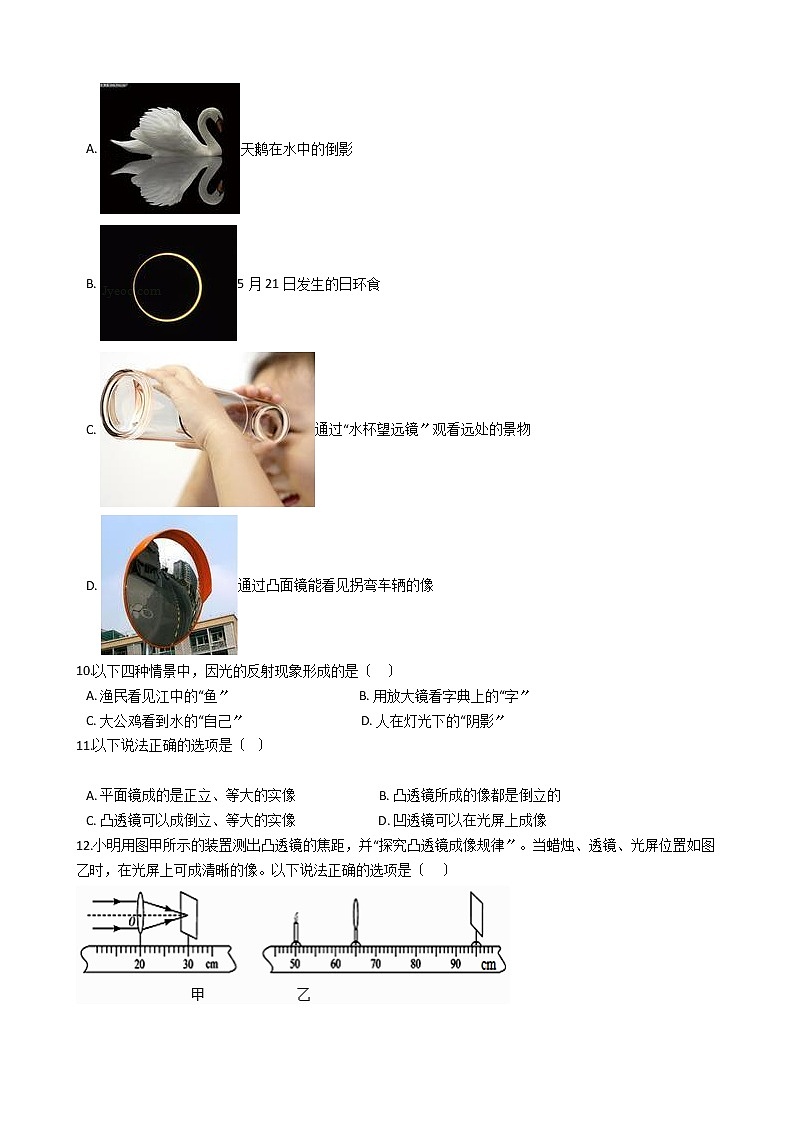

9.以下四幅图中的现象，与光的折射有关的是〔 〕
A. 天鹅在水中的倒影
B. 5月21日发生的日环食
C. 通过“水杯望远镜〞观看远处的景物
D. 通过凸面镜能看见拐弯车辆的像
10.以下四种情景中，因光的反射现象形成的是〔 〕
A. 渔民看见江中的“鱼〞 B. 用放大镜看字典上的“字〞
C. 大公鸡看到水的“自己〞 D. 人在灯光下的“阴影〞
11.以下说法正确的选项是〔 〕
A. 平面镜成的是正立、等大的实像 B. 凸透镜所成的像都是倒立的
C. 凸透镜可以成倒立、等大的实像 D. 凹透镜可以在光屏上成像
12.小明用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律〞。当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。以下说法正确的选项是〔 〕
A. 凸透镜的焦距是30cm B. 图乙中烛焰成的是倒立放大的像
C. 照相机成像特点与图乙中所成像的特点相同 D. 只移动图乙中的蜡烛，烛焰可再次在光屏上成清晰的像

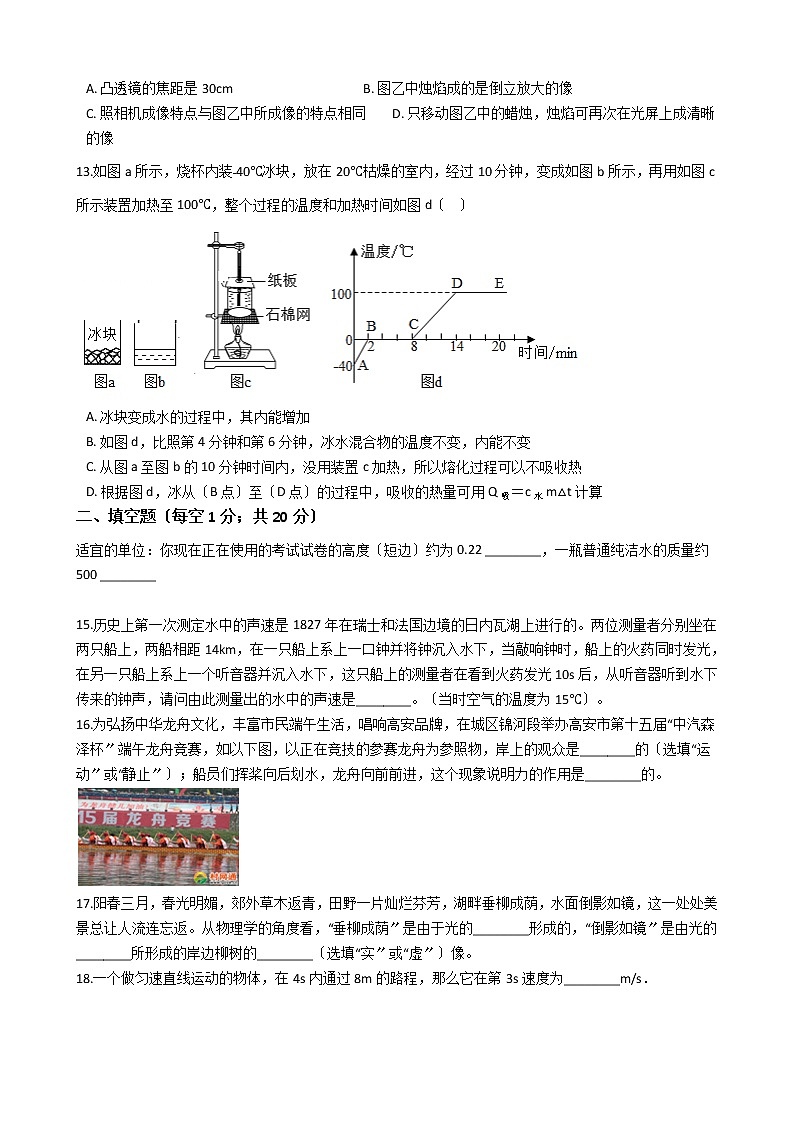

13.如图a所示，烧杯内装﹣40℃冰块，放在20℃枯燥的室内，经过10分钟，变成如图b所示，再用如图c所示装置加热至100℃，整个过程的温度和加热时间如图d〔 〕
A. 冰块变成水的过程中，其内能增加
B. 如图d，比照第4分钟和第6分钟，冰水混合物的温度不变，内能不变
C. 从图a至图b的10分钟时间内，没用装置c加热，所以熔化过程可以不吸收热
D. 根据图d，冰从〔B点〕至〔D点〕的过程中，吸收的热量可用Q吸＝c水m△t计算
二、填空题〔每空1分；共20分〕
适宜的单位：你现在正在使用的考试试卷的高度〔短边〕约为0.22 ________，一瓶普通纯洁水的质量约500 ________
15.历史上第一次测定水中的声速是1827年在瑞士和法国边境的日内瓦湖上进行的。两位测量者分别坐在两只船上，两船相距14km，在一只船上系上一口钟并将钟沉入水下，当敲响钟时，船上的火药同时发光，在另一只船上系上一个听音器并沉入水下，这只船上的测量者在看到火药发光10s后，从听音器听到水下传来的钟声，请问由此测量出的水中的声速是________。〔当时空气的温度为15℃〕。
16.为弘扬中华龙舟文化，丰富市民端午生活，唱响高安品牌，在城区锦河段举办高安市第十五届“中汽森泽杯〞端午龙舟竞赛，如以下图，以正在竞技的参赛龙舟为参照物，岸上的观众是________的〔选填“运动〞或“静止〞〕；船员们挥桨向后划水，龙舟向前前进，这个现象说明力的作用是________的。
17.阳春三月，春光明媚，郊外草木返青，田野一片灿烂芬芳，湖畔垂柳成荫，水面倒影如镜，这一处处美景总让人流连忘返。从物理学的角度看，“垂柳成荫〞是由于光的________形成的，“倒影如镜〞是由光的________所形成的岸边柳树的________〔选填“实〞或“虚〞〕像。
18.一个做匀速直线运动的物体，在4s内通过8m的路程，那么它在第3s速度为________m/s．

19.以以下图是某个实验小组利用频闪照相机每隔0.1s拍摄一次所得到的物体和刻度尺的频闪照片，黑点表示物体的像。由图可知，物体在AB段的路程为________cm，平均速度为________m/s。
如以下图：
〔1〕当光从空气中斜射入水中，折射角________ 入射角；
〔2〕当入射光线垂直于水面入射时，折射角为 ________ 度；
〔3〕在某次实验中，一束光线斜射入水面并与水面成40度，且它的折射光线跟反射光线垂直，那么它的反射角为 ________ 度，折射角为 ________ 度 。
21.如以下图，将少量的碘晶体放在烧杯中，上口放一个灌有冷水的烧瓶，烧杯下用酒精灯微微加热，这时烧杯中可看到有紫色的气体生成，这是碘的________现象；停止加热后，把烧瓶拿下来，可看见瓶底外壁有碘的晶体生成，这是碘的________现象。
22.今年3月底．茂名气象部门实施人工降雨，用飞机在高空喷洒干冰，干冰进入云层后迅速________成为气体，并从周围吸收大量的热，空气温度急剧下降，使空气中水蒸气________成小冰晶，这些冰晶逐渐变大而下降，遇暖气后吸收热量而________成雨滴落到地面．〔均填物态变化名称〕
三、作图题〔每个3分；共18分〕
23.根据光的反射规律作出反射光线OB的入射光线AO；

24.根据平面镜成像特点作出光源AB在平面镜中的像；

25.完成凹透镜的光路作图；

26.完成凸透镜的光路作图。

27.根据光的反射定律，在图中画出反射光线OB的入射光线AO，并标出入射角〔在入射角内标上〕。
28.请根据光的反射定律，在图中画出入射光线的反射光线，并标出反射角及度数。
四、实验探究题〔每空1分；共17分〕
29.在焦距为5厘米、10厘米或15厘米的凸透镜中选择一个置于光具座的B点处，如以下图。在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在________高度，为了使烛焰的像能成在光屏________。将蜡烛置于A点，在CD间移动光屏时，可看到一个清晰的像，那么实验所用透镜的焦距可能是________厘米。保持蜡烛与光屏的位置不变，为了得到另一种性质的像。可将凸透镜向________移动〔选填“左〞或“右〞〕。
30.小峰同学在做“探究平面镜的成像特点〞实验时，将玻璃板竖直放在水平桌面上，再取两段相同的蜡烛A和B一前一后竖直放在桌面上，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去它跟蜡烛A的像完全重合，如图。在此实验中：

〔1〕用玻璃板代替平面镜，是为了能确定________；
〔2〕如果有3mm厚和2mm厚的两块玻璃板，应选择________mm厚的玻璃板做实验；
〔3〕用两段相同的蜡烛是为了比拟像与物________的关系；
〔4〕移去蜡烛B，在其原来的位置上放一光屏，光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是________〔选填“虚〞或“实〞〕像；
〔5〕把蜡烛A远离玻璃板，发现所成像的大小________〔选填“变大〞、“变小〞、“不变〞〕。
31.小明利用一未知焦距的凸透镜“探究凸透镜成像的规律〞，进行了如下操作并得到了相关结论，请你将空缺局部补充完整。
〔1〕将一束平行光射向凸透镜，得到如以下图的光路图，刚该凸透镜的焦距为________。
〔2〕将蜡烛、凸透镜、和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在________。目的是________。
〔3〕按要求进行观察和测量，并将观测情况记录在表中。
①表中的实验序号2中的像的性质为________，与此相关的应用是________。
②当蜡烛从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向________〔选填“靠近〞或“远离〞〕透镜方向移动。
〔4〕在实验过程中，小明发现点燃蜡烛后，无论怎么移动光屏都找不到像，原因可能是________。
五、解答题〔29题5分；30题14分；共19分〕
32.阜建高速全长36km，限速120km/h．一辆汽车从8:50从阜宁出发，9: 05驶过该路段．该车是否超速？依据是什么？
33.一名同学骑自行车从家路过书店到学校上学，家到书店的路程为1800m，书店到学校的路程为3600m；当他从家出发到书店用时5min，在书店等同学用了1min，然后二人一起又经过了12min到达学校。求：
〔1〕骑车从家到达书店这段路程中的平均速度是多少？
〔2〕这位同学从家出发到学校的全过程中的平均速度是多大？
答案解析局部
一、单项选择题〔每个2分；共26分〕
1.【解析】【解答】解：L＝24.00﹣10.00＝14.00cm，
故答案为：B。

【分析】根据物体对应的刻度尺的刻度值计算物体的长度。
2.【解析】【解答】解：路程之比是2：5，时间之比是2：1，即：s甲：s乙=2：5；t甲：t乙=2：1；
那么：根据v= ；速度之比为： = = = ；即5：1；
故ABC错误；D正确；
应选D．
【分析】速度的计算公式为：v= ；代入的比例即可求出速度之比．
3.【解析】【解答】由题知，激光从月球传到地球所用的时间：t＝ ×2.7s＝1.35s，s＝vt＝3×108m×1.35s×＝4.05×108m＝4.05×105km，
故答案为：B.
【分析】结合回声测距的原理s=vt分析解答.
4.【解析】【解答】解：A、给无人机外表覆盖一层比热容大的物质、熔点低、沸点低的物质，比热容大，在吸热相同的情况下，温度升高的很低，物质在熔化或沸腾过程中吸热，但温度可保持不变，所以可使温度不致太高，A有效；
B、外表光滑、颜色较浅的物质容易反射光，所以可减轻机身温度的升高，所以B有效；
C、给无人机外表覆盖一层耐高温、效率高的太阳能电池板，这样可以将高强度的激光转化为电能储存起来，所以C有效；
D、外表粗糙、颜色较深的物质容易吸热，更容易使机身的温度升高，发生着火事件，所以D无效。
故答案为：D。

【分析】比热容越大吸热能力强，颜色深的物体吸收光的同时吸收热量，光滑的物体反光能力强。
5.【解析】【解答】解： 投影仪的镜头是凸透镜，镜头的焦距为15cm，为了能成清晰的放大实像，物体到镜头的距离2f＞u＞f，镜头到白板的距离〔即像距〕v＞2f，所以投影仪镜头到白板的距离应大于30cm。
故答案为：B
【分析】幻灯机：原理、成倒立、放大的实像，f6.【解析】【解答】根据图示情况可知，蜡烛在凸透镜中成的是倒立缩小的实像，这是物距大于二倍焦距时的凸透镜成像情况，由凸透镜成像的应用可知，照相机是根据凸透镜的这种成像情况制成的。
故答案为：C．
【分析】根据图示的成像情况，结合凸透镜成像的规律，确定是凸透镜哪种情况的成像，然后确定与何种光学仪器成像原理相同。
7.【解析】【解答】A、说法正确，看到水面上的光，是由于光的反射到人眼里；
B、说法错误，光与镜面成30°角射在平面镜上，那么其反射角是60°；
C、说法错误，人在照镜子时，总是靠近镜子去看，其原因是靠近时感觉像变大了，但像的大小是没有变的，只是视角变大，是一种感觉，不是事实；
D、说法错误，老年人通过放大镜看书，看到的字的虚像，是利用凸透镜能成放大正立的虚像．
应选A．
【分析】根据光的反射、反射定律、平面镜成像特点、放大镜的原理分析．
8.【解析】【解答】解：
①小孔成像是由光的直线传播形成的实像；
②平面镜成像是由光的反射形成的虚像；
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像；
④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像；
⑤照相机所成的像是倒立缩小的实像，属于光的折射；
其中，属于实像的是①④⑤；属于虚像的是②③；由于反射而成的像是②；由于折射而成的像是③④⑤，故A正确．
应选A．
【分析】〔1〕光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；〔2〕光线传播到两种介质的外表上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
9.【解析】【解答】解：A、水中的倒影是平面镜成像，属于光的反射现象，不合题意。
B、日食就是月亮挡在地球和太阳的中间，是光沿直线传播，不合题意。
C、“水杯望远镜〞观看远处的景物，光从空气中进入玻璃中，是光的折射，符合题意。
D、凸面镜利用了光的反射，不合题意。
故答案为：C。

【分析】光从一种介质进入另一种介质，会反射折射。
10.【解析】【解答】解；A、渔民看见江中的“鱼〞，属于光的折射．故本选项不符合题意；
B、用放大镜看字典上的“字〞，是凸透镜成像的应用，属于光的折射．故本选项不符合题意；
C、大公鸡看到水的“自己〞属于平面镜成像，是由光的反射形成的．故本选项正确．
D、在灯光下的“阴影〞，是利用了光在同一均匀介质中沿直线传播的道理．故本选项不符合题意．
应选C．
【分析】光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，如：透镜的应用、池水变浅了等．
光在同一均匀介质中是沿直线传播的，应用的实例有：小孔成像、影子的形成、日食和月食现象；
光的反射是指光线遇到障碍物被反射回来的现象，比方我们平时看到的物体，平面镜成像等．
11.【解析】【解答】A、据上面的分析可知，平面镜成的是正立、等大的虚像，故A错误；
B、据上面的分析可知，凸透镜可以成倒立的像，也可以成正立的像，故B错误；
C、据凸透镜成像规律可知，当u=2f时，成倒立、等大的实像，故C正确；
D、凹透镜只能成虚像，不能成实像，故其像不能成在光屏上，故D错误；
应选C．
【分析】〔1〕凹透镜只能成虚像，不能成实像；〔2〕对于凸透镜成像的规律及应用：
当u＞2f时，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．
当u=2f时，成倒立、等大的实像．
当f＜u＜2f时，成倒立、放大的实像．幻灯机、投影仪就是根据这个原理制成的．
当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．
当u＜f时，成正立、放大的虚像．放大镜就是根据这个原理制成的．〔3〕平面镜成像的特点，知道平面镜成正立、等大的虚像．
12.【解析】【解答】A、平行于主光轴的光线经凸透镜折射后将会聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，那么透镜的焦距为30cm﹣20cm=10cm，A不符合题意；
B、图乙中，物距u=15cm，像距v=30cm，像距大于物距，那么物距在一倍焦距和二倍焦距之间，由凸透镜成像规律可知，图乙中烛焰成的是倒立、放大的实像，B符合题意；
C、图乙中，物距在一倍焦距和二倍焦距之间，由凸透镜成像规律可知，图乙中烛焰成的是倒立、放大的实像，根据这个原理制成了幻灯机或投影仪；C不符合题意；
D、只移动图乙中的蜡烛，烛焰可再次在光屏上成清晰的像，光屏也得随着移动，根据物近像远像变大，物远像近像变小移动光屏，D不符合题意；
故答案为：B。
【分析】像距大于物距，那么物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，根据这个原理制成了幻灯机或投影仪，物近像远像变大，物远像近像变小.
13.【解析】【解答】解：A、冰块熔化成水的过程中，要吸收热量，其内能增加，A符合题意；
B、如图d，比照第4分钟和第6分钟，都处于熔化过程，冰水混合物的温度不变，但要继续吸热，内能增加，B不符合题意；
C、从图a至图b的10分钟时间内，虽然没用装置c加热，但因为冰的熔点是0℃，而一般情况下室温都高于0℃，所以冰可以从空气中吸热而熔化，C不符合题意；
D、图d中，BC段冰处于熔化过程，此过程吸热但温度不变，不能根据Q吸＝c水m△t计算吸收的热量，CD段吸热温度升高，可以用Q吸＝c水m△t计算吸收的热量，所以，冰从〔B点〕至〔D点〕的过程中，吸收的热量不能用Q吸＝c水m△t计算，D不符合题意。
故答案为：A
【分析】晶体熔化时，吸收热量，内能增加，温度不变.
通过固体的熔化图象可以获取：该物质是晶体还是非晶体〔通过该图象有没有一个吸热但温度不变的水平段来确定〕、熔点〔水平段对应的温度〕、熔化过程所用的时间〔水平段结束的时刻与开始时刻的差值〕等信息.
二、填空题〔每空1分；共20分〕
14.【解析】【解答】解：
试卷的高度〔短边〕约为22cm=0.22m左右；
一瓶矿泉水的体积在500cm33×500cm3=500g左右．
故答案为：m；g．
【分析】此题考查我们对常见物体长度和质量的估测，根据对常见物体和长度、质量单位的认识，填上适宜的单位．
15.【解析】【解答】解：声音在水中的传播速度v＝ ＝ ＝1400m/s。
故答案为：1400m/s
【分析】利用路程和时间的比值计算速度的大小。
16.【解析】【解答】解：以正在竞技的参赛龙舟为参照物，岸上的观众与龙舟间由位置的变化，是运动的；
船员们挥桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水会给龙舟一个向前的力，龙舟向前前进。
故答案为：运动；相互。
【分析】相对于参照物，有位置不会就是运动的，物体间力的作用是相互的。
17.【解析】【解答】解：①光是沿直线传播的，柳树的枝叶挡住了光线的传播，所以有了树荫的形成；
②平静的水面是一个平面镜，树反射的光照到水面上，形成树的倒影，是平面镜成像，成的是虚像。
故答案为：直线传播；反射；虚。
【分析】光在同种介质中沿直线传播，可以形成影子，在不同物质外表发生反射，由于反射形成的像是虚像。
18.【解析】【解答】因为物体做匀速直线运动，所以每时每刻的速度都是相同的，
那么这个物体在第3s时的速度为： ＝2m/s.
故答案为：2 .
【分析】匀速直线运动的物体在相同的时间内通过的路程相等，利用速度公式计算出物体运动的速度，即为它在第3s速度 .
19.【解析】【解答】解：由图知：刻度尺上1cm之间有10个小格，所以1个小格代表的是0.1cm＝1mm，即此刻度尺的分度值为1mm；
由图可知，物体在AB段的路程为7.50cm；
根据题意和图示可得，物体在AB段运动的时间t＝0.1s×5＝0.5s；
那么平均速度为：v＝ ＝ ＝15cm/s＝0.15m/s；

【分析】根据刻度尺上的刻度值就是长度，利用路程和时间的比值计算速度的大小。
20.【解析】【解答】解：〔1〕由光的折射规律可知，光由空气中斜射入其他介质中时，折射角小于入射角；
〔2〕当光由空气中垂直射入其他介质中时，传播方向不改变，入射角为0°，折射角为0°；
〔3〕入射光线与水面的夹角为50°，那么入射角为90°﹣40°=50°，由于反射角等于入射角，所以反射角是50°；
反射光线与界面的夹角是40°，由反射光线与折射光线之间的夹角为90°，可知折射光线与界面的夹角为90°﹣40°=50°，所以折射角是90°﹣50°=40° 。
故答案为：〔1〕小于；〔2〕0；〔3〕50；40 。
【分析】解答此题从以下知识点入手：
〔1〕实验证明：光由其他介质中斜射入空气中时，折射角大于入射角，光由空气中斜射入其他介质中时，折射角小于入射角；
〔2〕当光垂直射到水或玻璃的外表时，在水和玻璃中的传播方向不变，此时入射角为0°，折射角为0°；
〔3〕在光的反射现象中，根据光的反射规律可知，反射角等于入射角，由此可以根据入射角确定反射角的大小；
利用反射光线如折射光线之间的夹角，可以确定折射光线与界面的夹角，进而可以确定折射角的大小 。
21.【解析】【解答】解：〔1〕在烧瓶里放少量的固态碘颗粒，然后把烧瓶放在酒精灯上微微加热，过一会儿碘颗粒没有了，而瓶的底部也没有液态的碘出现，固态碘直接变成了碘蒸气弥散在瓶内，这说明碘发生了升华现象；〔2〕停止加热，冷却一会儿再看，瓶内也没有液态的碘，但瓶壁上却附着固态的碘，碘蒸气直接变成了固态的碘，这说明碘蒸气发生了凝华现象。
故答案为：升华、凝华。
【分析】固体直接变为气体是升华现象，气体直接变为固体是凝华。
22.【解析】【解答】解：
干冰即固态的二氧化碳，在常温下，干冰很易升华为气态，此过程中吸热，从而起到降温作用；空气中水蒸气由于遇冷，会凝华为小冰晶；小冰晶逐渐变大而下降，遇到暖气流会熔化为水滴，即形成雨．
故答案为：升华；凝华；熔化．
【分析】〔1〕在一定条件下，物质的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；〔2〕物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
三、作图题〔每个3分；共18分〕
23.【解析】【解答】由于题目已经作出法线，所以在法线左侧画出入射角，度数等于反射角即可，如以下图：
【分析】利用光的反射定律作图即可.
24.【解析】【解答】先作出物体AB的端点A. B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为物体AB在平面镜中所成的像，如以下图：
【分析】根据平面镜成像的特点作图即可.
25.【解析】【解答】对于凹透镜，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如以下图：
【分析】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
26.【解析】【解答】图示的入射光线过焦点，那么折射光线平行于主光轴。由此可以画出折射光线如以以下图所示：
【分析】凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点.③过光心的光线经凸透镜折射后传播方向不改变.
27.【解析】【解答】解：过入射点O，做垂直于镜面的法线，由此确定了反射角的大小及反射光线OB位于法线的右侧。根据光的反射规律可知，反射角等于入射角，并且入射光线位于法线的左侧。由此可以做出入射光线AO．答案如以以下图所示：

【分析】光在反射时，反射角等于入射角，根据角度相等画出相应光线。
28.【解析】【解答】解：在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为50°，如以下图：
【分析】利用光的反射定律作图即可.
四、实验探究题〔每空1分；共17分〕
29.【解析】【解答】为了使烛焰的像能成在光屏中央，在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中心与烛焰的中心在同一高度，由图知：蜡烛置于二倍焦距以外〔u＝35cm〕，像在一倍二倍焦距之间，所以实验所用透镜的焦距可能是10cm或15cm。保持蜡烛与光屏的位置不变，为了得到另一种性质的像即放大的实像，那么可以减小物距。所以可将凸透镜向左移。
故答案为：同一，中央；10或15；左.
【分析】探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心.
注意凸透镜成实像时，物进像远像变大.
30.【解析】【解答】解：〔1〕实验时选择透明的玻璃板，能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置。 〔2〕因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。 〔3〕两只蜡烛大小相同，后面的蜡烛又和前面蜡烛的像完全重合，这样就证明了像与物大小相同，所以两只蜡烛等长是为了比拟像与物大小关系用的。 〔4〕因为光屏只能接收实像，不能接收虚像，所以移去蜡烛B，并在其所在位置上放一光屏，光屏不能接收到的烛焰的像，从而说明平面镜成的像是虚像。 〔5〕平面镜成像大小跟物体大小有关，与物体到平面镜的距离无关，将蜡烛逐渐远离玻璃板时，像的大小不会变化。
故答案为：〔1〕像的位置；〔2〕2；〔3〕大小；〔4〕虚；〔5〕不变。
【分析】〔1〕探究平面镜成像时，利用玻璃板代替平面镜，方便确定像的位置；
〔2〕实验时，玻璃板的两面都反光成像，所以越薄，成的两个像越靠近；
〔3〕实验时要选用两个等大的蜡烛，可以比拟像和物体大小的关系；
〔4〕当在像的位置上放光屏时，光屏上没有像，说明像是虚像；
〔5〕平面镜成的像和物体大小相等，所以无论蜡烛远离或靠近，像的大小不变。
31.【解析】【解答】解：〔1〕由图可知，焦点F到凸透镜光心的距离为10cm；〔2〕为了实验的要求，须将烛焰、凸透镜和光屏三者的中心放在同一高度上，这样是为了使像成在光屏的中心；〔3〕①凸透镜的焦距是10cm，物距是25cm，u＞2f，成倒立、缩小的实像，应用于照相机。
②像能呈现在光屏上是实像，凸透镜成实像时，物距减小，像距增大，像变大，所以烛焰从远处向透镜靠近时，光屏应向远离透镜的方向移动。〔4〕据题可知，此题中的〔2〕已经调节了高度，所以此时造成光屏上不能成像的原因可能是：此时物距小于焦距，成了虚像，不能成在光屏上；
故答案为：〔1〕10cm；〔2〕同一高度；使得像成在光屏的中央；〔3〕①倒立、缩小的实像；照相机；②远离；〔4〕物距小于焦距，成了虚像，不能成在光屏上。
【分析】〔1〕平行光会聚的点是凸透镜的焦点，焦点到凸透镜的距离是焦距；
〔2〕探究凸透镜成像时，凸透镜、蜡烛、光屏在同一高度，可使像成在光屏中央；
〔3〕物体在凸透镜的二倍焦距以外时，像是倒立缩小的，照相机是此时的应用；假设物体靠近，像需远离凸透镜；
〔4〕当物体在凸透镜的焦点或焦点内时，光屏上没有像。
五、解答题〔29题5分；30题14分；共19分〕
32.【解析】【分析】此题考查学生对变速运动及平均速度的计算的理解。平均速度：在变速运动中，用总路程除以所用的时间可得物体在这段路程中的平均速度。日常所说的速度多数情况下是指平均速度。
33.【解析】【分析】〔1〕根据路程和时间的比值计算速度的大小；
〔2〕利用总路程和总时间计算平均速度。实验序号
物距μ/cm
像距v/cm
像的性质
1
30
15
倒立、缩小的实像
2
25
3
20
20
倒立、等大的实像
4
15
倒立、放大的实像
5
5
正立、放大的虚像
物体位置
像的位置
像的大小
像的性质
应用举例
u>2f
f< v <2f
像、物异侧
缩小
倒立实像
照相机
u=2f
v =2f
像、物异侧
等大
倒立实像
测焦距
fv >2f
像、物异侧
放大
倒立实像
幻灯机
投影仪
