2020-2021年河北省张家口市九年级上学期物理12月阶段测试统考试卷附答案试卷

这是一份2020-2021年河北省张家口市九年级上学期物理12月阶段测试统考试卷附答案试卷，共13页。试卷主要包含了单项选择题，多项选择题，填空题，实验题，计算题等内容，欢迎下载使用。

1.以下家用电器中，工作电流最小的是( )
A. 空调器 B. 洗衣机 C. 微波炉 D. 白炽灯
2.茶叶是一种闻名于世的保健饮品，而我国是世界上最早发现和利用茶叶的国家。以下有关说法正确的选项是( )
A. 泡茶时，通过热传递增加了茶叶的内能 B. 喝茶时，可以闻到茶的香味，说明分子间有斥力
C. 茶水温度降低，茶水含有的热量减少 D. 茶水温度降低，茶水的比热容减小
3.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏〞材料制成“光控开关〞，天黑时自动闭合，天亮时自动断开；利用“声敏〞材料制成“声控开关〞，当有人走动发出声音时，自动闭合，无人走动时自动断开。假设将这两种开关配合使用，就可以使楼道灯变得“聪明〞，那么这种“聪明〞的电路是〔 〕
A.
B.
C.
D.
4.以下说法中正确的选项是〔 〕
A. 因为内能又叫热能，所以热的物体有内能，冷的物体没有内能
B. 物体的温度为0℃时，物体的内能也为零
C. 举重运发动举起杠铃后停在空中，杠铃既有内能也有机械能
D. 行驶的汽车只有机械能，没有内能
5.如以下图是某种“测重仪〞的原理图。A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，R0为保护电阻。托盘中物体的质量大小，可由电表的示数来显示，当物体的质量越大，电表的示数就越大，符合这一要求的电路是( )
A. B. C. D.
6.在如以下图的电路中，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数｡现仅将灯L1和L2两只灯泡的位置对调，再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表指针有了明显偏转｡造成以上现象的原因可能是〔 〕
A. 灯泡L1的灯丝断了 B. 电流表内部出现断路 C. 灯泡L2的灯丝断了 D. 电源接线处接触不良
7.以下说法正确的选项是〔 〕
A. 摩擦起电的实质是创造了电荷 B. 绝缘体不容易导电是因为绝缘体内没有电子
C. 导体是不能用摩擦的方法带电的 D. 铜丝、硫酸铜溶液、铅笔芯都是导体
8.关于生活中的一些电路连接，以下判断不正确的选项是〔 〕
A. 节日的夜晚，装扮小树的小彩灯是串联的
B. 道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C. 家庭电路中，电视机与照明灯是并联
D. 教室内由一个开关控制的两盏日光灯是并联的
9.以下关于各种材料的说法正确的选项是〔 〕
A. 二维码扫描器中的光敏二极管使用的是半导体材料 B. 用超导材料制成白炽灯的灯丝会更亮
C. 导体的电阻由其两端的电压和通过的电流共同决定 D. 用半导体材料可以制成性能优良的输电线
10.如以下图电路，电源电压保持不变，闭合开关S1、S2 ， 电压表示数为3 V，电流表示数为0.3 A，断开S2后，电压表示数为2 V，那么以下判断正确的选项是〔 〕
A. R1阻值为10 Ω B. R2阻值为20 Ω
C. 只闭合开关S1 时电流表示数为0.15A D. 电源电压为4 V
11.关于电压、电流和电阻，以下说法正确的选项是〔 〕
A. 导体的电阻由它两端电压和通过的电流决定 B. 电荷移动就能形成电流
C. 电路中有电流时它两端一定有电压 D. 电压的作用是电路中产生自由电荷
12.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假设白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，以下说法正确的选项是〔 〕

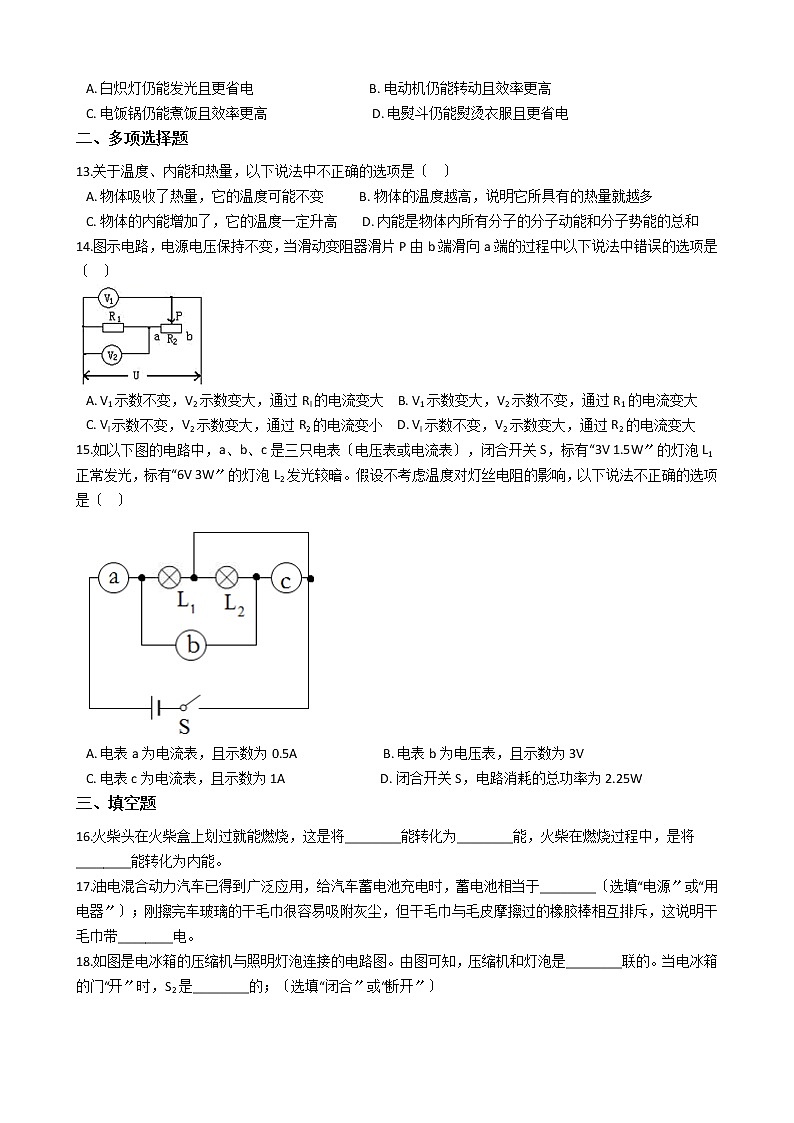

A. 白炽灯仍能发光且更省电 B. 电动机仍能转动且效率更高
C. 电饭锅仍能煮饭且效率更高 D. 电熨斗仍能熨烫衣服且更省电
二、多项选择题
13.关于温度、内能和热量，以下说法中不正确的选项是〔 〕
A. 物体吸收了热量，它的温度可能不变 B. 物体的温度越高，说明它所具有的热量就越多
C. 物体的内能增加了，它的温度一定升高 D. 内能是物体内所有分子的分子动能和分子势能的总和
14.图示电路，电源电压保持不变，当滑动变阻器滑片P由b端滑向a端的过程中以下说法中错误的选项是〔 〕
A. V1示数不变，V2示数变大，通过Rl的电流变大 B. V1示数变大，V2示数不变，通过R1的电流变大
C. Vl示数不变，V2示数变大，通过R2的电流变小 D. Vl示数不变，V2示数变大，通过R2的电流变大
15.如以下图的电路中，a、b、c是三只电表〔电压表或电流表〕，闭合开关S，标有“3V 1.5W〞的灯泡L1正常发光，标有“6V 3W〞的灯泡L2发光较暗。假设不考虑温度对灯丝电阻的影响，以下说法不正确的选项是〔 〕
A. 电表a为电流表，且示数为0.5A B. 电表b为电压表，且示数为3V
C. 电表c为电流表，且示数为1A D. 闭合开关S，电路消耗的总功率为2.25W
三、填空题
16.火柴头在火柴盒上划过就能燃烧，这是将________能转化为________能，火柴在燃烧过程中，是将________能转化为内能。
17.油电混合动力汽车已得到广泛应用，给汽车蓄电池充电时，蓄电池相当于________〔选填“电源〞或“用电器〞〕；刚擦完车玻璃的干毛巾很容易吸附灰尘，但干毛巾与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带________电。
18.如图是电冰箱的压缩机与照明灯泡连接的电路图。由图可知，压缩机和灯泡是________联的。当电冰箱的门“开〞时，S2是________的；〔选填“闭合〞或“断开〞〕
19.一台四冲程汽油机，曲轴转速为1800r/min，那么此汽油机每秒钟内完成________个冲程，对外做功________次。
20.如图，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动，假设顺时针旋转旋钮时灯泡发光变亮，那么需将________〔选填〞a和b〞，“b和c〞或“a和c〞〕接线柱接入电路，这是通过改变电阻丝连入电路中的________来改变电阻的。关于电位器上电阻丝的材料应该选用________〔选填“铜丝〞或“镍铬合金丝〞〕
21.有两个电阻：R1=6Ω，R2=8Ω，假设将它们串联在电路中，加在两电阻两端的电压之比U1：U2=________，那么在相同时间内消耗的电能之比W1：W2=________；当把R1、R2并联在某一电路中时，通过两电阻的电流之比I1：I2=________，它们在相同时间内产生的热量之比Q1：Q2=________。
22.如图是电路元件甲和乙的电流与两端电压关系的图象。假设把甲和乙并联接在电压是3V的电路中，电路消耗的总功率是________W；假设把甲和乙串联接在电压是9V电路中，乙的电功率是________W：假设把乙和“2.5V 0.5W“的小灯泡〔灯丝电阻不变〕串联接在电源两端，在保证小灯泡平安的情况下，电源电压最大为________V。
23.小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在10min内转过150圈，电能表铭牌如以下图，此时电能表的读数为________kW·h，这段时间内，电吹风机消耗的电能是________kW·h，该电吹风的电功率是________W．
24.一台小直流电动机正常工作时，线圈的电阻为1Ω，通过线圈的电流为0.2A，在5s内将重为1N的钩码提升了1m的高度，那么5s内线圈产生的热量为________J，电动机对钩码做功________J。
四、实验题
25.在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V〞字样．
〔1〕在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是________，经分析有一根导线链接错误，请在连接错误的导线上打“×〞，并补画出一根导线连接成正确的电路________．
〔2〕电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I-U图像如图乙所示，那么小灯泡的额定功率是________W．由图可知，小灯泡的实际功率随实际电压的增大而________，滑动变阻器的规格应选择________．
A．10Ω 1A B．15Ω 1A C．25Ω 1A D．30Ω 1A
〔3〕有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法________(选填“合理〞或“不合理〞)，理由是________．
26.在做“电流通过导体时产生的热量与什么因素有关〞的实验时，小于采用了如图甲所示的装置。两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化。
〔1〕如图甲试验中，________〔填A、B〕玻璃管内液面上升较高，这说明：在________相同的况下，导体的________越大，产生的热量越多。
〔2〕小刚采用了如图乙所示的实验装置，通电相同时间，发现________〔填C、D〕玻璃管液面上升较高，这说明：________。
〔3〕甲、乙两图中，电源电压相等，甲、乙两图中的电路通电相同的时间，液面最低的是________玻璃管。〔填A，B，C，D〕
五、计算题
27.某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图像如以下图。〔C水=4.2×103J/〔kg•℃〕，试求：
〔1〕加热过程中水吸收的热量是多少？
〔2〕加热时电水壶的热效率是多少？
28.如图，电源的电压保持不变，灯L标有“12V 12W〞的字 样，当S1、S2都闭合时，电流表示数为1.2A，这时灯L正常发光〔不计温度对灯丝电阻的影响〕，当S1、S2都断开时，电流表的示数 为0.6A。求：
〔1〕灯L的电阻？
〔2〕电阻R1的阻值是多少？
〔3〕当S1 、S2都断开时，电阻R2工作1min消耗的电能？
答案解析局部
一、单项选择题
1.【解析】【解答】空调的功率在1000W以上，洗衣机的功率在400W左右，微波炉的功率在1000W左右，白炽灯的功率在60W左右，这些电器的工作电压为220V，由P=UI可得空调器和微波炉约为：I= = 5A;
洗衣机的工作电流：I= = 1.8A；
白炽灯的电流：I= = 0.3A；
由此可知，白炽灯的工作电流最小。
故答案为：D。

【分析】根据电功率和电压，计算电流大小，判断合理的电流数据。
2.【解析】【解答】A．泡茶时，茶叶从热水中吸热，是通过热传递的方式改变茶叶的内能，A符合题意；
B．喝茶时，可以闻到茶的香味，是分子热运动〔无规那么运动〕的结果，故可说明分子在不停地做无规那么运动，B不符合题意；
C．热量不是状态量，不能说含有热量或者具有热量，C不符合题意；
D．物质的比热容与温度无关，茶水温度降低，茶水的比热容不变，D不符合题意。
故答案为：A

【分析】温度不同的物体间，通过热传递改变内能；闻到气味，说明分子不停的运动。
3.【解析】【解答】根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。
故答案为：A。

【分析】声控开关和光控开关串联后共同控制灯泡。
4.【解析】【解答】解：ABD、一切物体在任何情况下都有内能，ABD不符合题意；
C、举重运发动举起了杠铃，停在空中时，杠铃由于被举高而具有重力势能〔即具有机械能〕；不管是运动的，还是静止的物体，都有内能，C符合题意。
故答案为：C
【分析】一切物体都有内能，内能和物体的温度、质量、状态等有关，位置较高的物体具有重力势能。
5.【解析】【解答】A、图，电压表串联在电路中，由于电压表电阻很大，所以滑片移动时电压表示数几乎不变，A不符合题意；
B、图，电流表串联在电路， 物体质量越大，压力越大，滑片下移R连入阻值减小，
电路中电流变大，B符合题意；
C、电流表将R短路，A表示数不变，C不符合题意；
D、电压表测R两端电压，压力变大时，滑片向下移动，变阻器R连入阻值变小，由串联电路的分压原理知，分压减少，即电压表示数变小，D不符合题意.
故答案为：B.
【分析】此题考查了学生对电路分析的理解和掌握，根据电压表的作用进行分析即可.
6.【解析】【解答】闭合开关，两灯都不亮，说明电路中出现断路故障，没有电流产生。电流表和电压表均没有示数，那么可能是L2断路、电流表断路或者两灯泡均断路。将两灯泡位置对调，此时电压表与L2并联，电压表有示数，电流表无示数，说明是L2断路，此时电压表相当于直接连接到电源两端。ABD不符合题意与，C符合题意。
故答案为：C。

【分析】分析电路结构，两个小灯泡是串联关系，电压表测量灯泡L1两端的电压，结合电流表、电压表的示数和选项分析求解即可。
7.【解析】【解答】解：A、摩擦起电不是创造了电荷，而是电荷的转移，A不符合题意；
B、绝缘体不容易导电，其原因是绝缘体内部的自由电子很少，B不符合题意；
C、任何物体通过摩擦都会带电，由于手〔人体〕也是导体，产生的电荷随时会被导走了，所以摩擦过的导体也就不带电；如果导体的一端用良好的绝缘材料包起来拿在手中，导体就会带电，C不符合题意；
D、铜丝、硫酸铜溶液、铅笔芯都容易导电，都是导体，D符合题意。
故答案为：D

【分析】摩擦起电实现电子的转移，使物体带电，容易导电的物体是导体，包括金属、电解质溶液、铅笔芯等。
8.【解析】【解答】A.节日的小彩灯是串联的，A不符合题意；
B.道路旁的路灯，同时亮，同时灭，但它们互不影响，是并联的，B符合题意；
C.在家庭电路中，电视机和照明灯是并联的，C不符合题意；
D.教室内，由一个开关控制的灯泡是并联的，D不符合题意。
故答案为：B.
【分析】节日的小彩灯是串联电路，家庭电路中，各用电器都是并联电路。
9.【解析】【解答】解：A、条形码扫描器中的光敏二极管使用的主要是半导体材料，A符合题意；
B、白炽灯是利用电流的热效应制成的，灯丝不能用超导体制成，因为超导体电阻为零，产生的热量为零，不能发光，B不符合题意；
C、导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，C不符合题意；
D、半导体材料的导电性能比导体差，比绝缘体强，不适合制成性能优良的输电线，D不符合题意。
故答案为：A
【分析】发光二极管是半导体，超导体电阻为0，产生的热量为0，导体电阻是导体自身的特性。
10.【解析】【解答】闭合开关S1、S2 ， 电阻R2被短路，电压表示数为3 V，即电源电压为3V。
A．电阻R1阻值为 ， A符合题意；
BC．断开S2后，两电阻串联，电压表示数为2 V，那么电路中的电流是
R2阻值为 ， BC不符合题意；
D．电源电压为3V，D不符合题意。
故答案为：A。

【分析】利用电压和对应电流的比值计算电阻；利用电压和电阻的比值计算电流。
11.【解析】【解答】解：
A、导体的电阻是导体本身的一种性质，导体的电阻跟导体的材料、横截面积、长度、温度有关，其大小与电流和电压无关，故A错误；
B、只有电荷的定向移动才能形成电流，故B错误；
CD、电压使电荷发生定向移动，使电路中形成了电流，有电流那么一定有电压，故C正确；D错误．
应选C．
【分析】〔1〕影响电阻大小的因素有：导体的材料、长度、横截面积，导体的电阻和导体两端的电压和通过导体的电流无关；〔2〕电荷的定向移动形成电流；〔3〕电压的作用是使电荷发生定向移动在电路中形成电流．
12.【解析】【解答】解：白炽灯灯丝、电饭锅、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，白炽灯不能发光，电饭锅不能煮饭，电熨斗不能熨衣服．导体有电阻时，电动机工作，电能转化为机械能和内能，假设导体没有电阻，当电动机通电时，电动机不会产生电热，电能全部转化为机械能，效率更高更好．
应选B．
【分析】假设导体没有电阻，当用电器通电时，用电器不会产生电热，利用电流的热效应工作的家用电器将不能工作．
二、多项选择题
13.【解析】【解答】A．物体吸收了热量，它的温度可能不变，例如晶体的熔化过程，A正确，不符合题意；
B．热量是过程量，不能用具有来形容，B错误，符合题意；
C．物体的内能增加了，它的温度不一定升高，例如晶体的熔化过程中吸收热量，内能增大但温度保持不变，C错误，符合题意；
D．内能是物体内所有分子的分子动能和分子势能的总和，D正确，不符合题意。
故答案为：BC。

【分析】热量是热传递过程中能量的改变量；物体的内能和温度、质量、状态有关。
14.【解析】【解答】由电路图可知R1和R2串联，V1测量电源电压，V2测量R1两端的电压。当滑动变阻器滑片P由b端滑向a端的过程中R2阻值减小，由欧姆定律可知通过R1和R2的电流增大，定值电阻R1两端电压 ，所以R1两端的电压增大，即V2示数变大。因电源电压不变，所以V1示数不变。综上所述，AD两项正确但不符合题意，BC两项错误但符合题意。
故答案为：BC。

【分析】在串联电路中，电阻减小，电流变大，减小的电阻分压减小。
15.【解析】【解答】A．电表a为电流表且接在干路中，测两盏灯的总电流，灯泡L1正常发光，说明L1和L2两端的电压和电源电压都是3V，那么流过灯泡L1的电流是
L2两端的电压是它额定电压的一半，由欧姆定律可知灯丝电阻一定时，电流是其额定电流的一半，通过L2的电流是
电流表a示数为
A错误，符合题意；
BC．由两灯均发光可知a、b两表均相当于导线，而c相当于断开的开关，根据电流表和电压表的特点可知，a、b两表均为电流表，c为电压表，两灯为并联关系。BC错误，符合题意；
D．闭合开关S，电路消耗的总功率为
D正确，不符合题意。
故答案为：ABC。

【分析】电流表在电路中串联使用；电压表和所测量的位置并联；利用电功率和电压计算电流；根据并联电路电流规律计算干路电流；利用电压和总电流计算总电功率。
三、填空题
16.【解析】【解答】解：火柴头在火柴盒上划过，是摩擦生热现象，机械能转化为内能，属于通过做功的方式改变物体的内能；
火柴具有化学能，在燃烧的过程中把化学能转化为内能。
故答案为：机械；内；化学。
【分析】摩擦是做功的方式改变内能，燃料燃烧时化学能转化为内能。
17.【解析】【解答】给汽车蓄电池充电时，蓄电池将电能转化为化学能，相当于用电器。刚擦完车玻璃的干毛巾很容易吸附灰尘说明干毛巾带电，毛皮摩擦过的橡胶棒带负电，二者相互排斥，这说明干毛巾带负电。
【分析】电路中消耗电能的元件是用电器；不同物体摩擦时，得到电子的物体带负电。
18.【解析】【解答】解：由图知，压缩机〔电动机〕和电灯是并联的，且都有各自的开关控制；
当压缩机“运行〞时，S1是闭合的，压缩机形成通路；压缩机“停〞时，压缩机的电路断开，即S1是断开的；
当电冰箱的门“开〞时，灯泡发光，因此S2是闭合的。
故答案为：并；闭合。
【分析】用电器在不同的分支，电路是并联电路，控制用电器的开关闭合，用电器工作。
19.【解析】【解答】四冲程汽油机完成一个工作循环飞轮转2周、做功一次、四个冲程。根据题意飞轮每秒转数为
那么每秒完成15个工作循环，做功15次，60个冲程。

【分析】汽油机工作时，飞轮转数是做功数的2倍；冲程数是飞轮转数的2倍。
20.【解析】【解答】解：〔1〕灯泡亮度变亮时，说明电路中的电流变大，由I＝ 可知，电源的电压一定时，电路的总电阻应变小，电位器接入电路中的电阻应变小，
由图可知，将b和c接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮；〔2〕在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的作用，而用铜丝制作的话，起不到明显改变电阻的作用；所以，电位器上电阻丝的材料应该选用镍铬合金丝。
故答案为：b和c；长度；镍铬合金丝
【分析】当滑片移动时电流变大，电路中的电阻减小，滑片接近下面的接线柱，滑动变阻器的电阻丝选用电阻较大的材料。
21.【解析】【解答】串联电路等流、分压，各用电器两端电压比等于其电阻比，即 在相同时间内消耗的电能之比 并联电路等压、分流，分流之比为电阻的反比，故把R1、R2并联在某一电路中时，通过两电阻的电流之比 它们在相同时间内产生的热量之比
【分析】在串联电路中，分压比、消耗电能的比，等于电阻比；在并联电路中，电流表等于电阻反比，产生热量的比等于电阻的反比。
22.【解析】【解答】解：〔1〕把甲和乙并联接在电压是3V的电路中时，
因并联电路中各支路两端的电压相等，所以，两元件两端的电压U甲＝U乙＝3V，
由图象可知，通过两元件的电流分别为I甲＝0.3A，I乙＝0.1A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：I＝I甲+I乙＝0.3A+0.1A＝0.4A，
电路的总功率：P＝UI＝3V×0.4A＝1.2W；〔2〕把甲和乙串联接在电压是9V电路中时，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图象可知，当电路中的电流I′＝0.4A，U甲′＝4V，U乙′＝5V时满足U甲′+U乙′＝U，
此时乙的实际功率：P乙＝U乙′I′＝5V×0.4＝2W；〔3〕假设把乙和“2.5V 0.5W〞的灯泡L〔灯丝电阻不变〕串联在电源两端，
当灯泡L正常发光时电路中的电流最大，电源两端的电压最大，
由P＝UI可得，电路中的最大电流IL＝ ＝ ＝0.2A，
由图象可知，产生元件乙两端电压U乙＝4V，
因串联电路中总电压等于各分电压之和，
所以，电源电压最大为：U大＝UL+U乙＝2.5V+4V＝6.5V。
故答案为：1.2；2；6.5。
【分析】根据图像，利用电压和电流的乘积计算电功率，根据串联电路中总电压等于各用电器电压之和分析电流，并计算电功率，当电路串联时，电路中允许通过的电流选较小电流，利用电流和电阻的乘积计算电压。
23.【解析】【解答】电能表铭牌如以下图，此时电能表的读数为1031.2kW·h；“3000r/kW•h〞表示每消耗1kW•h的电能电能表的转盘转3000转，电能表的转盘转150转消耗的电能：W= ×1kW•h=0.05kW•h，
因此这段时间内，电吹风机消耗的电能是0.05kW·h；电吹风机的电功率：P= = ==0.3kW=300W。

【分析】根据电能表窗口示数测量电能；利用电能表转盘转数可以规格，可以计算消耗的电能；利用电能和时间的比值计算电功率。
24.【解析】【解答】5s内线圈产生的热量为 电动机对钩码做功为
【分析】利用电流、电阻和时间，计算产生的热量；利用力和力的方向上移动的距离的乘积计算做功多少。
四、实验题
25.【解析】【解答】〔1〕根据题图，电压表串联在电路中，所以出现了连接电路后，小灯泡不亮，电流表无示数，电压表有示数．改正时需要把电压表由串联改成并联在灯泡两端，把滑动变阻器由并联在灯泡两端改成串联在电路中；图如下．
；〔2〕由图中可以看到，当小灯泡两端电压为额定电压2.5V时，通过灯泡的电流为0.25A，所以小灯泡的额定功率P=UI=2.5V×0.25A=0.625W．由图可知，小灯泡的实际功率随电压的增大而增大．由图可以看出，电路中电流的最小值为0.1A，这时小灯泡灯丝的阻值为R= = =5Ω．这时候电路中的总电阻R总= = =30Ω．这时候连入电路的是滑动变阻器的最大阻值，Rmax=R总－R＝30Ω－5Ω=25Ω，所以滑动变阻器的规格应选择C．〔3〕灯丝的电阻随着电压的变化而变化，所以不能得出导体中电流和导体两端电压成正比的结论，该同学的说法不合理．

【分析】〔1〕电压表串联在电路中时，电压表电阻过大，电流表无示数；在测量灯泡电功率时，电压表和灯泡并联，电流表和灯泡测量连接；〔2〕根据灯泡的电压和电流的乘积计算电功率；灯丝电阻随温度升高而增大；利用滑动变阻器分压和电流大小计算滑动变阻器的最大电阻；〔3〕探究电流和电压规律时，要求电阻保持不变。
26.【解析】【解答】(1)如图甲试验中，两电阻串联，电流和通电时间相等，可以看出B玻璃管内液面上升较高，这说明：在电流和通电时间相同的况下，导体的电阻越大，产生的热量越多。(2)小刚采用了如图乙所示的实验装置，右边两个10Ω电阻并联后与左边10Ω电阻串联，左边电阻在干路中，其电流是右边电阻电流的2倍，两电阻通电相同时间，由图可以发现C玻璃管液面上升较高，这说明：在电阻和通电时间相同时，电流越大，产生的热量越多。(4)乙图中右边两个10Ω的电阻并联总电阻为根5Ω，故乙图的总电阻等于甲图的总电阻，都等于15Ω，根据欧姆定律知，在电压一定时，甲、乙两图电流相同，根据 知，B、C 两个10Ω电阻的电流相同，通电时间相同，产生的热量相同， A的电阻是B电阻的一半，产生的热量是B电阻的一半，D的电流是B的电流的一半，D产生的热量是B的四分之一，D产生的热量最少，D中液体的温度低，D的液面最低。
【分析】〔1〕在电流和通电时间相同的况下，导体的电阻越大，产生的热量越多；〔2〕在电阻和通电时间相同时，电流越大，产生的热量越多；〔3〕根据电流大小、电阻大小，分析电流产生热量的多少。
五、计算题
27.【解析】【分析】〔1〕根据比热容、质量和温度差，计算热量多少；〔2〕根据电功率和时间的乘积计算电能；利用吸热的多少和总电能的多少计算热力学。
28.【解析】【分析】〔1〕根据电功率和电压计算电流，利用电压和电流计算电阻；〔2〕在并联电路中，干路电流等于各支路电流之和；利用等于和电流的比值计算电阻；〔3〕根据电流和电阻的乘积计算电压；根据电压、电流和时间的乘积计算消耗的电能。
