初中物理人教版九年级全册第2节 家庭电路电流过大的原因课堂检测

人教版物理九年级全册

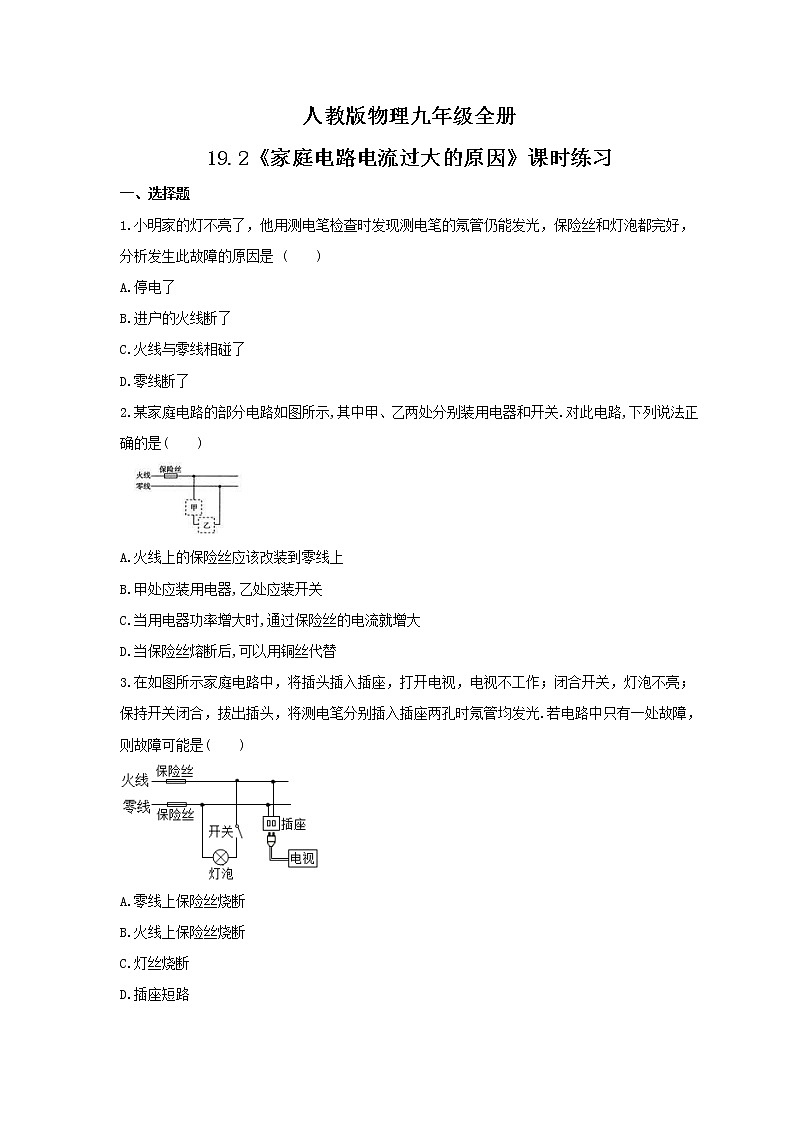

19.2《家庭电路电流过大的原因》课时练习

一、选择题

1.小明家的灯不亮了，他用测电笔检查时发现测电笔的氖管仍能发光，保险丝和灯泡都完好，分析发生此故障的原因是 (　　)

A.停电了

B.进户的火线断了

C.火线与零线相碰了

D.零线断了

2.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关.对此电路,下列说法正确的是(   )

A.火线上的保险丝应该改装到零线上

B.甲处应装用电器,乙处应装开关

C.当用电器功率增大时,通过保险丝的电流就增大

D.当保险丝熔断后,可以用铜丝代替

3.在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光.若电路中只有一处故障，则故障可能是(　　)

A.零线上保险丝烧断

B.火线上保险丝烧断

C.灯丝烧断

D.插座短路

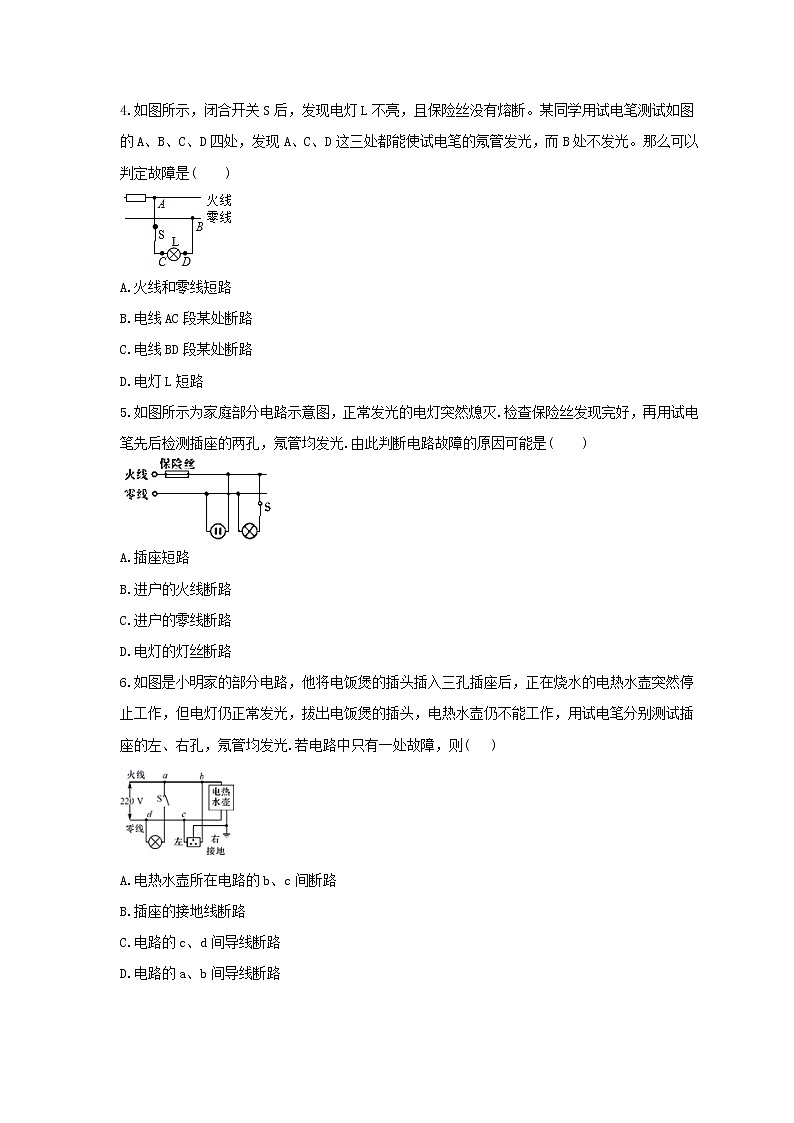

4.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是(　　)

A.火线和零线短路

B.电线AC段某处断路

C.电线BD段某处断路

D.电灯L短路

5.如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭.检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光.由此判断电路故障的原因可能是(　　)

A.插座短路

B.进户的火线断路

C.进户的零线断路

D.电灯的灯丝断路

6.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则(  )

A.电热水壶所在电路的b、c间断路

B.插座的接地线断路

C.电路的c、d间导线断路

D.电路的a、b间导线断路

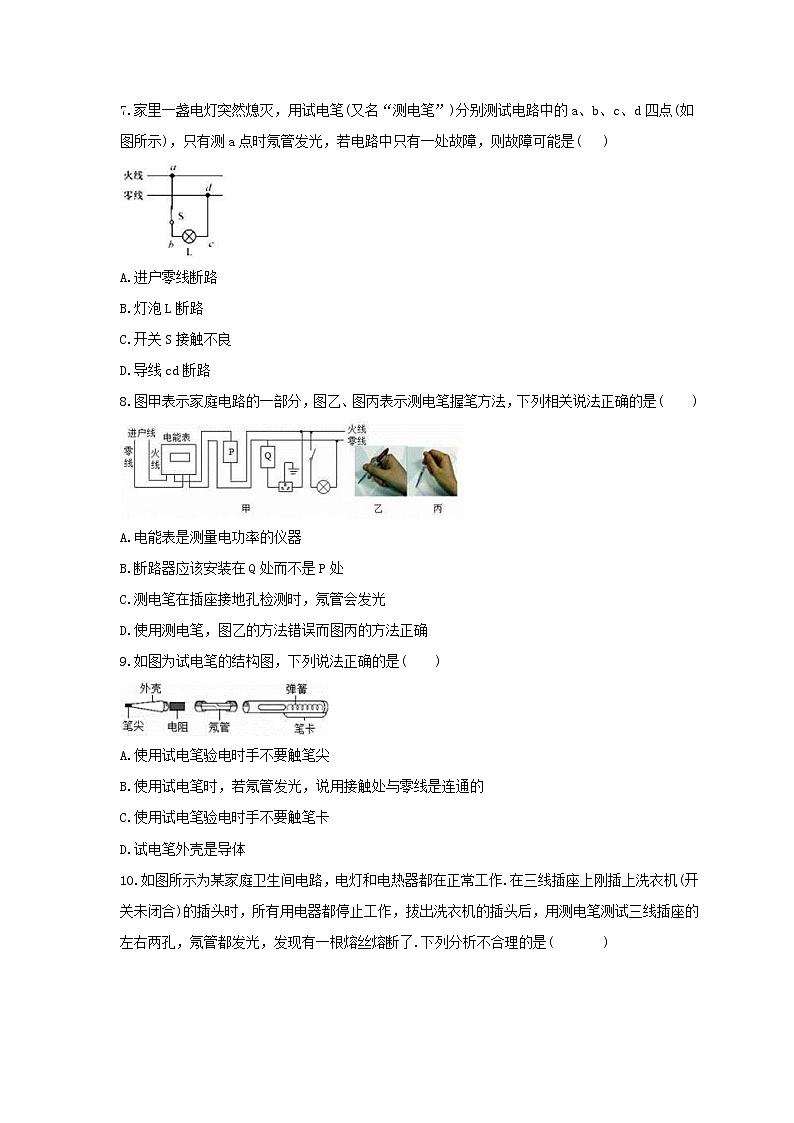

7.家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是(  )

A.进户零线断路

B.灯泡L断路

C.开关S接触不良

D.导线cd断路

8.图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是(　　)

A.电能表是测量电功率的仪器

B.断路器应该安装在Q处而不是P处

C.测电笔在插座接地孔检测时，氖管会发光

D.使用测电笔，图乙的方法错误而图丙的方法正确

9.如图为试电笔的结构图，下列说法正确的是(　　)

A.使用试电笔验电时手不要触笔尖

B.使用试电笔时，若氖管发光，说用接触处与零线是连通的

C.使用试电笔验电时手不要触笔卡

D.试电笔外壳是导体

10.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作.在三线插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了.下列分析不合理的是(    )

A.一定是零线上的熔丝熔断了

B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C.只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光

D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

二、填空题

11.教室里的各盏照明灯之间是　　联的，当教室里多开一盏照明灯时，干路上的电流大小将　　.(选填“变大”、“不变”或“变小”)

12.如图所示，开关断开时会触电的小鸟是　　(选填“甲”、“乙”、“都不触电”、“都触电”)，开关闭合时会触电的小鸟是　　(选填“甲”、“乙”、“都不触电”、“都触电”).

13.用试电笔可辨别火线和零线，使氖管发光的是_____.如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____.

14.检修家庭电路时，某电灯不亮，但灯丝完好，开关也已接通，现用测电笔分别接触灯座的两接线柱时：若两次氖管都不发光，说明________线出现开路；若两次氖管都发光，则说明________线出现开路.

15.如图,是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作.拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，他 ________触电(选填“会”或“不会”)，该电路中的故障是 ________之间断路.

16.在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA。则短路处距甲地一条输电线的电阻为  Ω，短路位置距甲地的距离为   km。

0.参考答案

1.答案为：D

2.答案为：C

3.答案为：A

4.答案为：C

5.答案为：C

6.答案为：C

7.答案为：C

8.答案为：D

9.答案为：A

10.答案为：B

11.答案为：并；变大.

12.答案为：甲；都不触电.

13.答案为：火线   ab之间断路

14.答案为：火  零

15.答案为：会  CD

16.答案为：25 2.5
