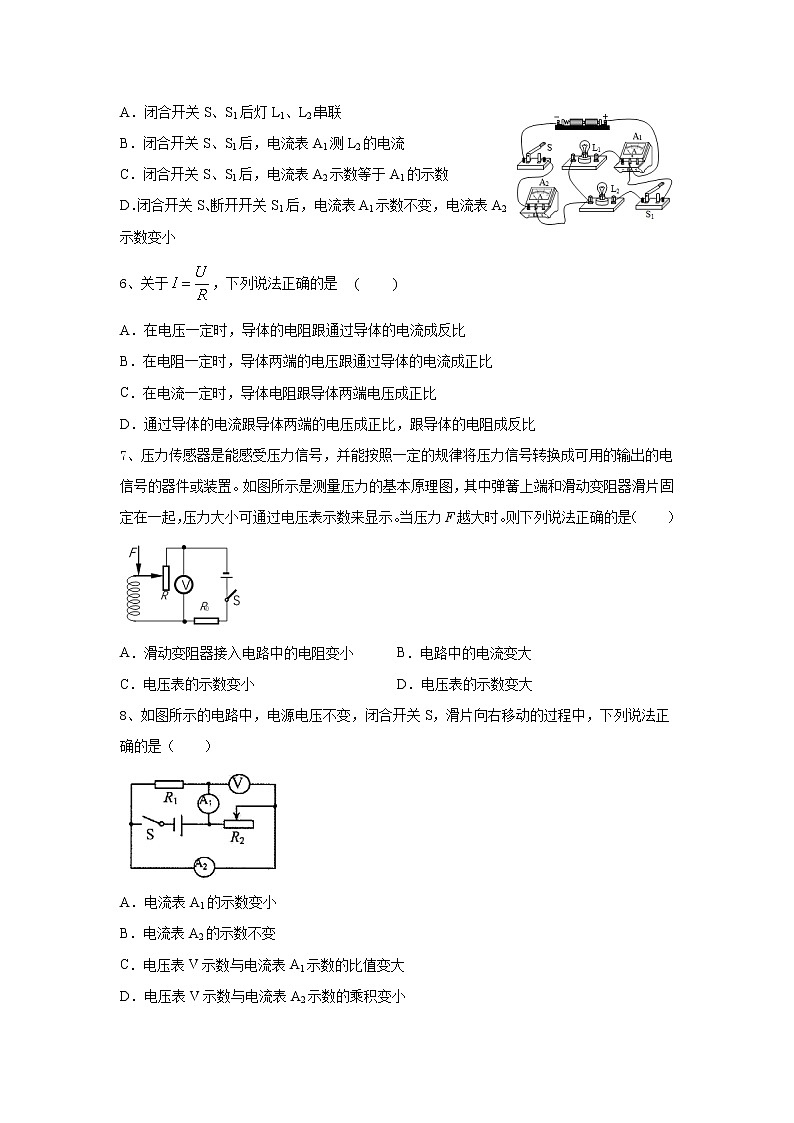

    陕西省三原县2020-2021学年九年级上学期物理期末试题(word版,含答案)第2页

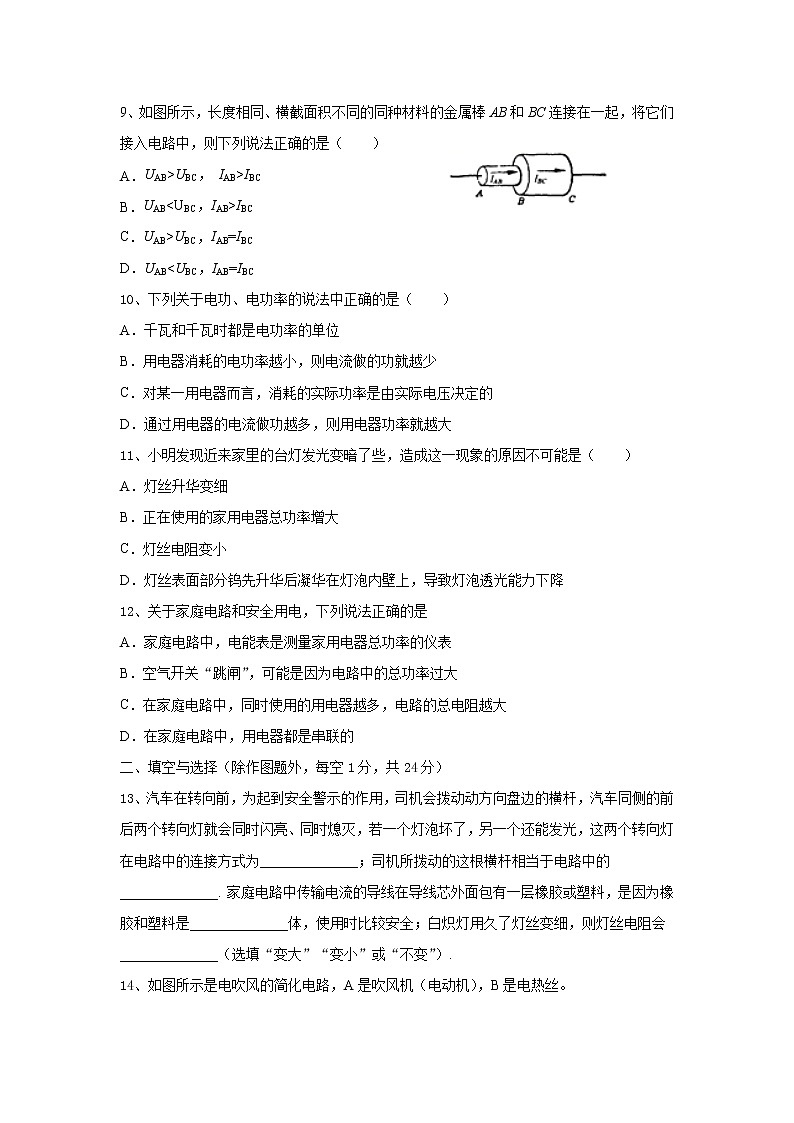

    陕西省三原县2020-2021学年九年级上学期物理期末试题(word版,含答案)第3页
    还剩8页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    陕西省三原县2020-2021学年九年级上学期物理期末试题(word版,含答案)

    展开

    这是一份陕西省三原县2020-2021学年九年级上学期物理期末试题(word版,含答案),共11页。试卷主要包含了选择题,填空与选择,实验探究题,综合题等内容,欢迎下载使用。


    九年级上册期末试题

    一、选择题(每题3分,共30分)

    1、根据所学的电学知识和生活经验,下列数据最接近实际的是(  )

    A我国家庭电路电压是36V

    B一节新干电池的电压为1.5V

    C教室里的日光灯正常工作时电流为5A

    D家用空调的功率为40W

    2、如图所示的不锈钢空调架,安装时横杆OB伸出墙外由斜杆AC支撑,其中O、A两点固定在墙上,C端固定在横杆OB上,通常将空调室外机置于该支架上不靠近墙体,下列说法正确的是

    A空调架对墙没有力的作用

    B若以O为支点,OB一定是一个省力杠杆

    C若室外机向外移动,ACOB的支撑力变大

    D室外机不能紧靠墙体主要是为了防止漏电

    3我国新型运载火箭长征六号主要用于满足微小卫星发射需求,它的“动力心脏”液氧煤油发动机是由我们陕西科研工作者制造的。如图是火箭发射升空的情形,以下说法正确的是(   )

    A火箭加速上升过程中火箭的动能转化为重力势能

    B燃气对火箭做功,燃气的内能会增加

    C煤油燃烧得越充分,其热值就越大

    D火箭是热机的一种,因为它自己携带氧化剂,所以可以飞出大气层

    4、随着科技发展和社会进步,智能密码锁的安装率越来越高,人们可通过密码开关S1开锁,也可通过指纹开关S2开锁,还可通过刷卡开关S3开锁,该智能锁还配有24小时常亮的氛围灯。下图中能准确表示该智能锁电路的是(  )

    5、如图所示的电路,以下说法正确的是(  )

    A闭合开关SS1后灯L1L2串联

    B闭合开关SS1后,电流表A1L2的电流

    C闭合开关SS1后,电流表A2示数等于A1的示数

    D闭合开关S、断开开关S1后,电流表A1示数不变,电流表A2示数变小

    6、关于,下列说法正确的是   (      )

    A在电压一定时,导体的电阻跟通过导体的电流成反比

    B在电阻一定时,导体两端的电压跟通过导体的电流成正比

    C在电流一定时,导体电阻跟导体两端电压成正比

    D通过导体的电流跟导体两端的电压成正比,跟导体的电阻成反比

    7、压力传感器是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。如图所示是测量压力的基本原理图,其中弹簧上端和滑动变阻器滑片固定在一起,压力大小可通过电压表示数来显示。当压力F越大时。则下列说法正确的是(  )

    A滑动变阻器接入电路中的电阻变小 B电路中的电流变大

    C电压表的示数变小 D电压表的示数变大

    8、如图所示的电路中,电源电压不变,闭合开关S,滑片向右移动的过程中,下列说法正确的是(  )

    A电流表A1的示数变小

    B电流表A2的示数不变

    C电压表V示数与电流表A1示数的比值变大

    D电压表V示数与电流表A2示数的乘积变小

    9如图所示,长度相同、横截面积不同的同种材料的金属棒ABBC连接在一起,将它们接入电路中,则下列说法正确的是(  )

    AUAB>UBC IAB>IBC

    BUAB<UBCIAB>IBC

    CUAB>UBCIAB=IBC

    DUAB<UBCIAB=IBC

    10、下列关于电功、电功率的说法中正确的是(  )

    A千瓦和千瓦时都是电功率的单位

    B用电器消耗的电功率越小,则电流做的功就越少

    C对某一用电器而言,消耗的实际功率是由实际电压决定的

    D通过用电器的电流做功越多,则用电器功率就越大

    11、小明发现近来家里的台灯发光变暗了些,造成这一现象的原因不可能是(  )

    A灯丝升华变细

    B正在使用的家用电器总功率增大

    C灯丝电阻变小

    D灯丝表面部分钨先升华后凝华在灯泡内壁上,导致灯泡透光能力下降

    12、关于家庭电路和安全用电,下列说法正确的是

    A家庭电路中,电能表是测量家用电器总功率的仪表

    B空气开关“跳闸”,可能是因为电路中的总功率过大

    C在家庭电路中,同时使用的用电器越多,电路的总电阻越大

    D在家庭电路中,用电器都是串联的

    二、填空与选择(除作图题外,每空1分,共24分)

    13、汽车在转向前,为起到安全警示的作用,司机会拨动动方向盘边的横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,若一个灯泡坏了,另一个还能发光,这两个转向灯在电路中的连接方式为______________;司机所拨动的这根横杆相当于电路中的______________. 家庭电路中传输电流的导线在导线芯外面包有一层橡胶或塑料,是因为橡胶和塑料是______________体,使用时比较安全;白炽灯用久了灯丝变细,则灯丝电阻会______________(选填“变大”“变小”或“不变”).

    14、如图所示是电吹风的简化电路,A是吹风机(电动机),B是电热丝。

    (1)吹风机和电热丝的连接方式是_____

    (2)当闭合时,____工作(选填“A”、“B”或“AB”),吹出的是____(选填“热”或“冷”)风;

    (3)再断开,通过的电流_____(选填“变大”、“变小”或“不变”)。

    15、如图甲是小灯泡L和电阻的I-U图象。将小灯泡L和电阻R接入图乙所示的电路中,只闭合开关S1时,电流表的示数为0.5A,则电源电压为______V。再闭合开关S2,电流表示数为______A1min内电流对电阻R所做的功为______J

    16、兴趣小组利用电流表制作了一个简易电子秤,如图是其工作原理图。已知电源两端电压为3V且保持不变,滑动变阻器R的最大阻值为30Ω,接入电路的电阻R大小与所测质量m满足关系Rkmk20Ω/kg。电子秤空载时,电流表示数是0.3A,电子秤最大称量为1kg。求:

    (1)定值电阻R0的阻值_____

    (2)最大称量时,该电子秤的总功率______

    (3)小组同学对电路进行改装,用电压表替换电流表显示物体的质量,要求物体质量越大,电压表示数也越大,则电压表应并联在_____(选填“R0”或“R”)两端。请判断电压表改装的电子秤的刻度分布      (选填“是”或“不是”)均匀

    17、如图所示,这是小明家的电能表,他家同时使用的用电器总功率不能超过______W。小明将家中其他用电器关闭,只让暖风机单独工作,观察到1min内电能表的转盘刚好转了32转。暖风机在这1min内消耗的电能为______kW•h,它的实际功率是______

    18、测电笔是家庭必备工具之一,它当作起子拧起螺钉时能起到 ________选填“省力”费力)的作用.它主要是用来辨别家庭电路中的 ________线和零线的工具,如图是某同学家庭电路的一部分,使用中发现电灯不能亮,利用测电笔检查AB两点时,无论开关闭合时,氖管都能发光,则电路中存在的故障可能是 ________

    19、(3分)如图所示,请用笔画线代替导线将图中的三孔插座(单独使用)、螺口灯泡和开关正确连入家庭电路。

    ______________

    三、实验探究题(20分)

    20.(包括作图,每空1分,共7分)小雨同学为了探究“电流与电压、电阻的关系”,设计了如图-甲的实验电路,他在学校实验室找来了如下一些实验器材:电压恒为3V的电源,电流表、电压表各一只,一个开关,阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器上标有“20Ω  1A”字样,导线若干.

    (1)请你用笔画线代替导线,将如图乙中的实物连接完整(要求滑片P向左滑动时电路中的电流变大)。

    (2)利用定值电阻R=5Ω进行电流与电压关系实验

    实验次数

    1

    2

    3

    4

    5

    6

    电压U/V

    0

    0.4

    0.8

    1.2

    1.6

    2.0

    电流I/A

    0

    0.08

    0.16

    0.24

    0.32

    0.40

    分析上表可以得出的结论是:电阻一定时,__________。

    (3)小雨同学接着进行电流与电阻关系实验:

    ①把10Ω的电阻接入电路,移动滑变阻器滑片,使电压表示数为2V,读出电流表示数后,断开开关,他拆下10Ω的电阻,改换成阻值为20Ω的电阻继续做实验,闭合开关,电压表示数如图丙所示,其示数是____V,要完成这次实验,接下来他应将变阻器滑片向______端(选填“左”或“右”)移动,使电压表的示数为___________ V.

    ②小雨接着把50Ω定值电阻接入电路后,无论他怎样调节滑动变阻器,但电压表都达不到2V,为了确保所给的4个定值电阻接入电路后都能正常时行实验,应选取的最大阻值不小于___Ω滑动变阻器。

    (4)实验结束后,小雨同学向老师提出可以用小灯泡来代替定值电阻,进行“电流与电压关系”的实验探究,老师指出这个实验操作是不可行的,原因是_________。

    21、(每空1分,共6分)在测量小灯泡电阻的实验中,小亮和小雨选择了标有“3V”字样的小灯泡。

    (1)测量灯泡电阻的原理是______

    (2)小亮连完最后一根线后发现灯泡立即发出很亮的光,你认为产生这种现象的原因可能是:______(写出一条即可);

    (3)小亮按正确的方式连接电路,闭合开关,发现灯泡不发光,但电流表和电压表均有示数,接下来他应进行的操作是:______

    (4)在处理数据时,小雨为了减小误差,将多次计算得到的灯泡电阻取平均值,你认为不妥之处是忽略了______。小亮根据实验数据绘制成了U -I图像如图乙,根据该图像提供的信息,可计算出小灯泡正常发光时的电阻是______Ω

    (5)小雨想利用如图丙所示的电路测量未知电阻Rx的大小(R0阻值已知),下面是他的实验过程,请你帮他完成实验。

    ①闭合开关SS1,断开S2,读出此时电压表的示数为U1

    ②只闭合SS2,读出此时电压表的示数为U2

    ③未知电阻阻值的表达式为:Rx=______(用题中给定的物理符号表示)。

    22、(7分)小明在观察小轿车的车窗玻璃时发现,汽车的后挡风玻璃与其他玻璃有一处明显不同,就是后挡风玻璃上有一条条“细线”,如图甲所示。对于这些细线的作用,小明咨询了维修店的工人师傅,工人师傅告诉小明,这些“细线”是用来除霜的,汽车驾驶室有一个按键,当外界气温降低时,它就自动闭合,这时玻璃上的细线就会发热,小明想知道玻璃上的“细线”的除霜能力与哪些因素有关,于是他从维修师傅那里要来了两块厚薄不同带“细线”的玻璃带到实验室,并设计了如图丙所示的电路进行实验。

    (1)“细线”在除霜的过程中是利用电流的________效应工作的;

    (2)先把两块玻璃的AB接线柱分别接在电路的MN处,调节滑动变阻器滑片,当电压表示数相同时,电流表的示数也相同,由此现象分析可知:厚薄不同玻璃中的“细线”对电流的阻碍作用是________(选填“相同”或“不同”)的;

    (3)分别取质量相同的碎冰放在面积相同的玻璃上,闭合开关,调节MN两端的电压,记录冰块全部熔化所需的时间,相关数据如下表所示:

    次数

    玻璃

    冰块质量/g

    电压/V

    熔化时间/min

    1

    100

    6

    3

    2

    100

    9

    2

    3

    100

    12

    1.5

    4

    100

    6

    6

    5

    100

    9

    4.5

    6

    100

    12

    3

    实验中取相同质量冰块的目的是______________________

    本实验是通过比较__________________________来判断玻璃除霜能力的强弱的;

    比较123次实验,可以得到结论是:玻璃厚度一定时,__________________________________

    (4)小明在完成实验后,一不小心弄断了玻璃中的一根“细线”。小明把这块玻璃接入电路中,发现电流表和电压表都有示数,说明玻璃中的各“细线”的连接方式是______________(选填“串联”或“并联”)的。由此分析可知:该玻璃中其他未断“细丝”的除霜能力将_____________(选填“保持不变”或“消失”)

    四、综合题(20分)

    23、(5分)入冬,我国北方一些地方举行了雪地摩托车比赛如图雪地摩托车,空车质量为90kg.求:(燃油的热值取q4.0×107J/kgg10N/kg

    1(2分)雪地车以36km/h的速度在水平地面匀速直线行驶,输出功率为8kW,则雪地车所受阻力是多少?

    2(3分)若雪地车以8kW的输出功率行驶2h,消耗了3.6kg燃油,则雪地车发动机的效率是多少?

    24、(6分)随着科技的进步,电路元件在各行得到广泛的应用,其中热敏电阻就是其中之一.热敏电阻的阻值会随温度的改变而改变.图甲是用热敏电阻Rt测量环境温度的电路,电路中电流表的量程为0---0. 04A,滑动变阻器R的铭牌上标有“150  0.6A"字样.Rt为热敏电阻,其阻值随环境温度变化关系如图乙所示,电源电压保持不变.请完成下列:

     (1)2分)将此电路放入温度为20℃的环境中,闭合开关S,调节滑片P,使滑动变阻器接入电路的电阻R=100,此时电流表的读数为0.02A,求电源电压;

    (2)2分)若环境温度为40℃时,要保证整个电路元件的安全,求滑动变阻器的变化范围;

    (3)2分)此电路能测量的最高环境温度为多少?

    25、(9分)小雨家装修时新购的一款欧式壁炉,外观设计美观大方如图1所示,内部简化电路如图2所示,通过调节开关S2,可以实现高温、中温、低温三个档位,R1R2均为电热丝。查阅说明书可知,R1=88Ω,正常工作时高温档功率为中温档功率的5倍。

    (1)当开关S1闭合,S2________1分)时为中温档,中温档的功率是多少?(2分)

    (2)高温档正常工作5min电热丝产生的热量是多少(3分)

    (3)王老师提出:为了节约电能,若只保持中温档功率不变,将高温档功率变为原来的0.6倍,通过计算说明具体做法,并计算出改变后的低温档功率。(3分)(结果保留一位小数)________九年级期末答案

    1B   2C   3D   4C   5D   6D   7D   8D   9C   10C   11C   12B

    13、并联    开关    绝缘   变大

    14、并联    A和B        不变

    15、2    0.7   24

    16、10Ω    0.3W   R

    17、4400   0.02    1200

    18、省力;火;零线断了.

    19、三孔插座根据左零右火上接地接线;螺口灯泡尾部金属点接火线、开关接火线、螺套接零线。如图:

    20.(1)图略  (2)电流与电压成正比    (3)2.4       2   25 (4)小灯泡的电阻随温度发生变化

    21、R=   开关没有断开    将滑动变阻器的滑片向右移动    灯泡电阻的阻值是变化的     7.5

    22、   相同   使冰块吸收热量相同    冰全部熔化所需要的时间    加在细线两端的电压越大,除霜能力越强   并联    保持不变

    23、(1)800N(2)40%

    24、(1)10V    (2)50---150    (3)50℃

    25、b   550W      见解析

    【解析】

    (1)根据功率计算公式

    可知在额定电压下,电路总电阻越小则功率越大,故当开关S1闭合,S2b时,电路中只有R1,为中温档,功率为

    (2)当开关S1闭合,S2a时,电路中R1R2并联,为高温档,此时电路功率为

    高温档正常工作5min电热丝产生的热量为

    (3)将高温档功率变为原来的0.6倍,则

    保持中温档功率不变,则电阻R1不变;高温档功率计算公式为

    代入数据,即

    R2调整后的电阻为

    即通过更换电阻R244时,可实现要求的节约电能目的;此时当开关S1断开,S2b时,两个电阻串联,为低温档,功率为
