2021年全国物理中考题分类汇编19—《家庭电路》（word解析版）

这是一份2021年全国物理中考题分类汇编19—《家庭电路》（word解析版），共34页。试卷主要包含了单选题，填空题，作图题，计算题，综合题等内容，欢迎下载使用。

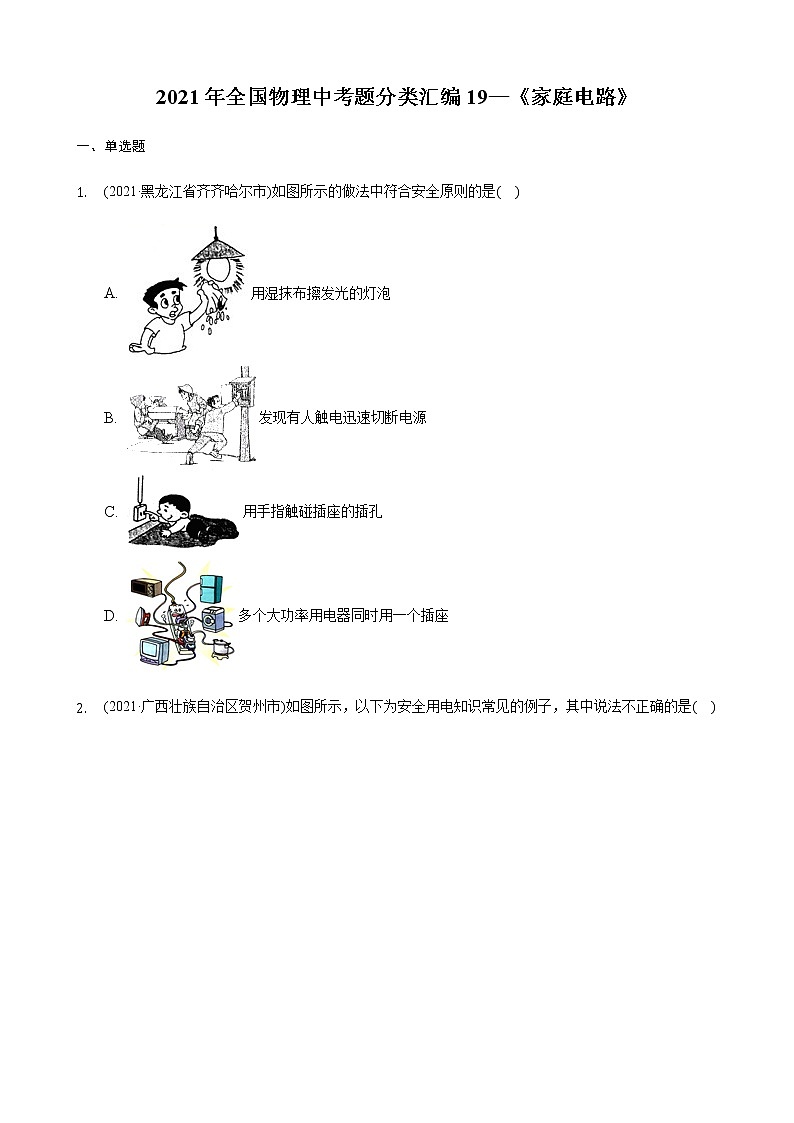

2021年全国物理中考题分类汇编19—《家庭电路》
一、单选题
1. (2021·黑龙江省齐齐哈尔市)如图所示的做法中符合安全原则的是(    )
A. 用湿抹布擦发光的灯泡
B. 发现有人触电迅速切断电源
C. 用手指触碰插座的插孔
D. 多个大功率用电器同时用一个插座

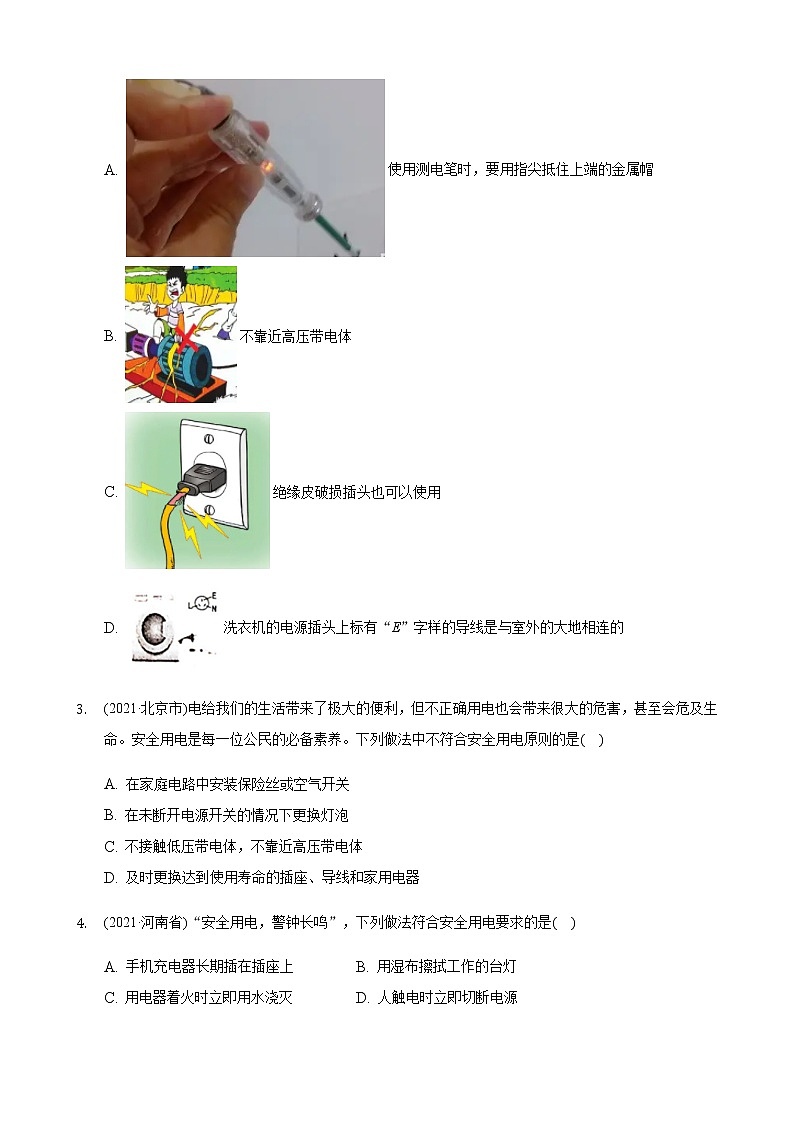

2. (2021·广西壮族自治区贺州市)如图所示，以下为安全用电知识常见的例子，其中说法不正确的是(    )
A. 使用测电笔时，要用指尖抵住上端的金属帽
B. 不靠近高压带电体
C. 绝缘皮破损插头也可以使用
D. 洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
3. (2021·北京市)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是(    )
A. 在家庭电路中安装保险丝或空气开关
B. 在未断开电源开关的情况下更换灯泡
C. 不接触低压带电体，不靠近高压带电体
D. 及时更换达到使用寿命的插座、导线和家用电器
4. (2021·河南省)“安全用电，警钟长鸣”，下列做法符合安全用电要求的是(    )
A. 手机充电器长期插在插座上 B. 用湿布擦拭工作的台灯
C. 用电器着火时立即用水浇灭 D. 人触电时立即切断电源

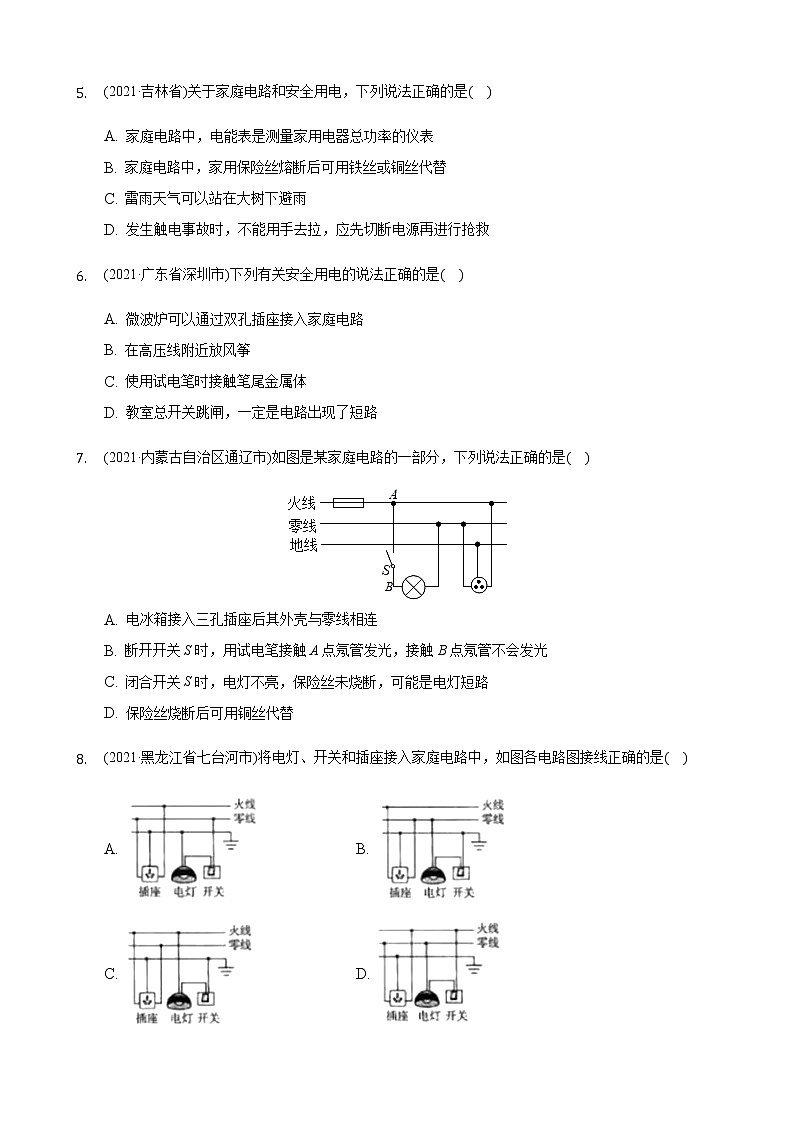

5. (2021·吉林省)关于家庭电路和安全用电，下列说法正确的是(    )
A. 家庭电路中，电能表是测量家用电器总功率的仪表
B. 家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C. 雷雨天气可以站在大树下避雨
D. 发生触电事故时，不能用手去拉，应先切断电源再进行抢救
6. (2021·广东省深圳市)下列有关安全用电的说法正确的是(    )
A. 微波炉可以通过双孔插座接入家庭电路
B. 在高压线附近放风筝
C. 使用试电笔时接触笔尾金属体
D. 教室总开关跳闸，一定是电路出现了短路
7. (2021·内蒙古自治区通辽市)如图是某家庭电路的一部分，下列说法正确的是(    )
A. 电冰箱接入三孔插座后其外壳与零线相连
B. 断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D. 保险丝烧断后可用铜丝代替
8. (2021·黑龙江省七台河市)将电灯、开关和插座接入家庭电路中，如图各电路图接线正确的是(    )
A. B.
C. D.
9. (2021·山西省)“安全用电，珍爱生命”是公民应有的安全意识。关于安全用电，下列做法正确的是(    )
A. 可以在电线上晾湿衣服
B. 使用试电笔时，手要接触笔尖金属体
C. 可以用湿手触摸开关
D. 电热水壶的金属外壳要接地
10. (2021·湖北省荆州市)关于家庭电路和安全用电，下列说法中正确的是(    )
A. 空气开关跳闸，一定是有用电器发生短路故障
B. 使用试电笔时手要接触笔尾金属体
C. 有人发生触电时，应马上用手把人拖开，再施救
D. 户外游玩时，如遇雷雨天气，可在大树下避雨
11. (2021·山东省临沂市)下列认知或做法，符合安全用电原则的是(    )
A. 低于220V的电压都是安全的 B. 电路起火时先灭火后断电
C. 将家用电器的金属外壳接地 D. 将开关接在零线与电灯之间
12. (2021·四川省广安市)“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列关于家庭电路和安全用电，说法正确的是(    )
A. 安装家庭电路时，开关应安装在零线上
B. 家用电器起火时应迅速用水扑灭
C. 用电器的三脚插头也可以插入两孔插座使用
D. 放风筝时要远离高压电线
13. (2021·湖南省长沙市)下列符合安全用电原则的是(    )
A. 在高大建筑物的顶端安装避雷针可以防雷
B. 空气开关跳闸后，直接将其复位即可
C. 在输电线上晾衣服
D. 低于220V的电压对人体来说都是安全的
14. (2021·湖北省十堰市)如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是(    )
A. 保险盒接法错误，保险盒应该安装在火线上
B. 三孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
15. (2021·天津市)“珍爱生命，安全用电”。下列做法符合安全用电要求的是(    )
A. 在高压线下面钓鱼 B. 用湿布擦拭正在发光的电灯
C. 用铜丝代替保险丝 D. 把电冰箱的金属外壳接地线
16. (2021·湖南省怀化市)关于安全用电，下列说法中正确的是(    )
A. 修理家庭电路时没有断开总开关 B. 电灯的开关接在火线和电灯之间
C. 保险丝熔断后可用铜丝代替 D. 只有短路才会造成空气开关跳闸
17. (2021·湖北省武汉市)关于生活用电，下列说法正确的是(    )
A. 人只要不接触带电体，就不会触电
B. 电线使用年限过长，绝缘皮破损，可能造成短路
C. 用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D. 家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
18. (2021·山东省潍坊市)一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是(    )
A. 插座通电后可用湿布擦去表面灰尘
B. 插座内可以只接火线和零线
C. 手机充电器使用后应与插座断开
D. 标有“220V 3000W”的电热水器可使用该插座
19. (2021·湖南省衡阳市)关于家庭电路及安全用电，下列说法正确的是(    )
A. 低于220V的电压对人体都是安全的
B. 只有人体接触带电体时才会发生触电事故
C. 试电笔是用来测试物体是带正电还是带负电的
D. 用电器使用三线插头是防止漏电而采取的安全措施
20. (2021·湖南省邵阳市)触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。为确保用电安全，下列做法正确的是(    )
A. 高大建筑的顶端安装避雷针
B. 高压线下钓鱼
C. 更换灯泡、搬动电器前可以不断开电源开关
D. 保险装置、插座、导线、家用电器达到使用寿命时不需更换
21. (2021·甘肃省武威市)小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是(    )
A. 书房插座 B. 台灯插头 C. 台灯灯座 D. 台灯开关
22. (2021·湖南省岳阳市)“珍爱生命，注意安全”是每个公民应有的安全意识。以下做法符合安全常识的是(    )
A. 汽车超速、超载行驶
B. 用湿布擦拭工作中的台灯
C. 发生触电事故，第一时间切断电源
D. 一个插座上同时使用多个大功率用电器
23. (2021·四川省南充市)下列关于安全用电常识说法错误的是(    )
A. 三脚插头较长的那只脚无用
B. 保险装置、插座、家用电器达到使用寿命应及时更换
C. 更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D. 当家庭电路起火时，应先断开电路再灭火
24. (2021·浙江省湖州市)以下四幅家庭电路图中，连接正确的是(    )
A. B.
C. D.
25. (2021·四川省内江市)关于家庭安全用电，下列做法错误的是(    )
A. 三孔插座必须安装保护接地线
B. 控制各灯具的开关都应接在火线上
C. 使用验电笔检查电路时，手可不接触验电笔后端金属部分
D. 发现有人触电，应及时切断电源
26. (2021·四川省遂宁市)掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是(    )
A. 电器着火时不能用水灭火
B. 在电线上晾晒衣物
C. 照明电路的安装方式
D. 大功率家用电器同时使用
27. (2021·重庆市)下列关于电学知识说法正确的是(    )
A. 洗衣机使用三孔插座主要是为了防止雷击
B. 使用测电笔时人手必须接触笔尾的金属体
C. 验电器的金属箔片张开是因为带异种电荷
D. 家庭电路中空气开关跳闸一定是发生短路
28. (2021·四川省乐山市)下列家庭电路的连接图中，正确的是(    )
A. B.
C. D.
二、填空题
29. (2021·贵州省黔东南苗族侗族自治州)我国家庭电路电压是______ V，家庭电路中电视机和电灯的连接方式是______ (选填“串联”或“并联”)的，控制电灯的开关应接在______ (选填“零”或“火”)线上。
30. (2021·福建省)如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______ ；试电笔发亮时，火线、试电笔、人体与大地构成______ 联电路。




31. (2021·山东省菏泽市)如图所示的家庭电路中，控制电灯的开关应接在______ 处；接地线应接在三孔插座的______ 插孔处。

32. (2021·浙江省杭州市)电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是______ V；对于人体，一般情况下______ V以下的电压才是安全的。安全用电原则是不接触______ ，不靠近______ 。
33. (2021·江西省)如图所示的三孔插座应______ 联接入家庭电路中，且最上面的孔应与______ 相连。




34. (2021·山东省东营市)在家庭电路中，各用电器之间是______ (选填“串联”或“并联”)连接的。炎热的夏天，小明家里开着空调，当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，其原因可能是______ 。
35. (2021·山东省济宁市)“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______ 线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______ 。
36. (2021·四川省自贡市)每年6月6日是“爱眼日”，如图1所示中的______ 图(选填“甲”或“乙”)是近视眼的成像示意图；CCTV“广而告之”栏目曾播放过一段公益广告(如2图所示)，图中通过插座接入电路的用电器同时工作时，很有可能烧断保险丝，这说明电路中电流过大的原因之一是______ 。

三、作图题
37. (2021·广东省)如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。





38. (2021·四川省攀枝花市)请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。




39. (2021·四川省达州市)小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。




40. (2021·江苏省南京市·历年真题)如图中，将插座和控制插座的开关正确接入家庭电路中。






41. (2021·江苏省泰州市)如图所示，请用笔画线代替导线，正确连接家庭电路。

42. (2021·山东省枣庄市)根据安全用电原则，请用笔画线代替导线，将图中的开关、电灯正确接入家庭电路中。

43. (2021·云南省)如图所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中。

44. (2021·山东省泰安市)请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。






四、计算题
45. (2021·陕西省)某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图(不考虑温度对电热丝阻值的影响)。

(1)按照安全用电的要求，将a、b两点接入家庭电路，完成连线。
(2)煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
(3)电热丝R1的阻值是多大？







五、综合题
46. (2021·黑龙江省齐齐哈尔市)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。







47. (2021·湖南省常德市)小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学的物理知识给小洋简要地解释这中间的奥秘(字数不得超过100字)。
48. (2021·浙江省绍兴市)材料：爷爷家的电饭锅不能做饭了，小敏检查发现：电源插头处有烧焦的痕迹。
奶奶埋怨爷爷：“每次做完饭都让你把插头从插座上拔下来，而你从电饭锅连接口拔出就算完事，插头总在插座上插着，看，烧坏了吧！”
爷爷辩解道：“插头不是在做完饭后烧坏的，从锅上拔出后就没电了！”
奶奶：“没电？没电你摸摸，不电死你才怪!”
.....
思考：爷爷说的“没电”？奶奶认为的“有电”？插头烧热的原因可能是……
结合你所掌握的科学知识，请给爷爷和奶奶一个合理的解释以及安全用电的建议。

答案和解析
1.【答案】B

【解析】解：A、由于生活用水是导体，所以用湿抹布擦发光的灯泡很容易使得人触电。故A不符合安全用电原则；
B、发现有人触电，施救时应先将触电者与带电体分离，切断电源或用干燥竹竿等绝缘体将电线跳开。故B符合安全用电原则；
C、用手指触碰插座的插孔的做法是很危险的，很容易碰到里面的火线而触电。故C不符合安全用电原则；
D、插座板负载过多，干路电流过大，会造成火灾。故D不符合安全用电原则。
故选：B。
(1)生活用水是导体；
(2)有人触电时不能用手拉他，应立刻切断电源或用干燥的木棒将人和电线分开；
(3)安全用电的原则是不靠近高压带电体，不接触低压带电体；
(4)同一插座上连接的用电器不能过多，否则会引起电路电流过大，造成火灾。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
2.【答案】C

【解析】解：A、测电笔由金属体笔尖、氖管、高阻值电阻、金属体笔尾等构成，在使用时金属体笔尖接触被测物体，手指指尖接触笔尾金属体。在这种情况下，若笔尖接触的是火线，则火线、笔尖、氖管、高阻值电阻、笔尾、人体、大地构成通路，氖管发光。因高阻值电阻的存在，通过人体的电流很小，不会发生触电事故，故A正确。
B、平常情况下，空气是不会导电的。但是人体在靠近高压带电体时，空气就可能被电流击穿成为导体，在带电体与人体之间形成电弧，使人发生电弧触电事故。故B正确。
C、导线的绝缘皮损坏后，将可能导致火线与零线直接接触，形成短路事故，使电路中电流过大，甚至引发火灾，故C错误。
D、有金属外壳的用电器要接地。其插头上的“E”插头与用电器金属外壳用导线相连。将插头正确插入插座后，就可以使用电器的金属外壳与大地相连，故D正确。
故选：C。
(1)测电笔中氖管只有在通路情况下才可以发光。
(2)靠近高压带电体时可能发生电弧触电。
(3)绝缘皮损坏后，可能导致火线与零线直接接触。
(4)插头上的“E”表示地线。
本题考查的是安全用电常识，属于基础题，难度较低，但是出现频率却不低。
3.【答案】B

【解析】解：A、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用，故A符合安全用电原则；
B、更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，故B不符合安全用电原则；
C、不接触低压带电体，不靠近高压带电体，故C符合安全用电原则；
D、插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电事故，故D符合安全用电原则。
故选：B。
(1)家庭电路中必须要有保险丝或空气开关；
(2)更换灯泡、移动用电器之前必须断开开关，防止发生触电事故；
(3)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(4)插座、导线和家用电器等老化后要及时更换，防止发生触电事故。
此题考查了安全用电的知识及在使用用电器时应注意的问题，有利于学生对电的正确认识。
4.【答案】D

【解析】解：
A、将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故A不符合安全用电要求；
B、湿布是容易导电的物体，用湿布擦拭正在发光的电灯或其它用电器时，容易引起人体触电，故B不符合安全用电要求；
C、由于生活用水是导体，用电器着火时不能用水浇灭，故C不符合安全用电要求；
D、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故D符合安全用电要求。
故选：D。
(1)用电器不使用时要断开开关；
(2)湿布是导体，擦洗正在工作的用电器，容易造成触电；
(3)生活用水是导体；
(4)当有人触电时，应先切断电源。
本题考查安全用电的常识，解决此类题目要结合安全用电的知识进行分析解答。为防止因电带来的伤害，不能违反。
5.【答案】D

【解析】解：A、电能表是测量电路消耗电能(或测量电功)的仪表，故A错误；
B、铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故C错误；
D、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故D正确。
故选：D。
(1)电能表是测量电路消耗电能的仪表；
(2)当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用；
(3)发生雷雨时，雷电可以沿着高大的树木、建筑物进入地下；
(4)当有人触电时，应先切断电源。
本题考查了学生对家庭电路连接、安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
6.【答案】C

【解析】解：
A、微波炉有金属外壳，为了防止外壳带电，微波炉需要通过三孔插座接入家庭电路，故A错误；
B、安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压线下放风筝很危险，故B错误；
C、使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故C正确；
D、空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故D错误。
故选：C。
(1)有金属外壳的用电器，其外壳要接地；
(2)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(3)试电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体；
(4)空气开关跳闸是因为电路中电流过大，电流过大的原因是短路或用电器的总功率过大。
本题主要考查生活中的一些安全用电常识，应注意积累并严格遵守，牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
7.【答案】B

【解析】解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。
故选：B。
(1)电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故。
(2)测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光。
(3)灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小。
(4)保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作。
知道并理解家庭电路的组成与正确连接方法，了解触电的原因，是解决该题的关键。
8.【答案】D

【解析】解：根据安全用电的原则，开关接在火线上，开关和电灯要串联，且开关接在火线与灯泡之间；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，根据选项可知，D正确。
故选：D。
(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
家庭电路中，不但考虑用电器的正常使用，更要考虑使用的安全性。对开关、灯泡、插座等用电器的正确连接方法必须熟练掌握。
9.【答案】D

【解析】解：A、在电线上晾湿衣服，电线上的绝缘层有可能破损，从而使人体和带电体接触，就会造成触电事故，十分危险。故A不正确；
B、使用试电笔时，必须用手接触到笔尾的金属体，不要接触笔尖金属体。故B不正确；
C、用湿手按用电器插头，由于水有导电性，很容易使人触电。故C不正确；
D、带有金属外壳的用电器，外壳必须接地。故D正确。
故选：D。
(1)(3)水是导体，接触带电体容易发生触电；
(2)使用试电笔时，必须用手接触到笔尾的金属体；
(4)带有金属外壳的用电器，外壳必须接地。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，提高安全意识，不能违反。
10.【答案】B

【解析】解：
A、当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象，故A错误；
B、使用试电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体，故B正确；
C、发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故C错误；
D、雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故D错误。
故选：B。
(1)家庭电路电流过大的原因：一是短路；二是用电器的总功率过大；
(2)使用试电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电，是十分危险的。使用试电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；
(3)发现有人触电，首先切断电源；
(4)当雷雨天，人如果在大树底下避雨，雷电电流可能通过大树传下来，在传下来的过程中电弧放电打在人的头上，又通过人体一直传到地下去，而这样就造成了雷电灾害。
本题主要考查了安全用电的基础知识，涉及的知识点较多，但都是我们应掌握的基本技能。
11.【答案】C

【解析】解：
A、经验表明，只有不高于36V的电压，对人体才是安全的，故A不符合安全用电原则；
B、电路起火时，要先切断电源，否则容易发生触电事故，故B不符合安全用电原则；
C、将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故C符合安全用电原则；
D、为了安全，将开关接在火线与电灯之间，故D不符合安全用电原则。
故选：C。
(1)经验证明，不高于36V的电压为安全电压；
(2)电路起火时，要先切断电源，否则容易发生触电事故；
(3)家庭电路中为了安全用电，金属外壳都要接地，金属外壳的用电器漏电时，地线把人体短路，避免触电事故的发生；
(4)为了安全，将开关接在火线与电灯之间。这样，开关断开时灯上没有电，便于维修。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，学好电、用好电！
12.【答案】D

【解析】解：A、用电器的开关接在了零线上时，即使断开，用电器仍带电，易发生触电事故，故A错误；
B、家用电器着火时，用水灭火会造成短路，会损坏电器，故B错误；
C、家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故C错误；
D、放风筝时，应远离高压电线，因为风筝接触高压线，放风筝的人可能会有触电的危险，故D正确；
故选：D。
(1)控制用电器的开关应安装在火线与用电器之间。
(2)生活用水是导体，电路起火时不能用水灭火，否则会发生触电事故；
(3)三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连；
(4)安全用电原则：不靠近高压带电体，不接触低压带电体。
本题考查了学生对预防雷击及安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
13.【答案】A

【解析】解：A、为了防止雷电造成的危害，高大建筑物上都装有避雷针，通过很粗的金属线与大地相连，用来防雷。故A符合安全用电原则；
B、家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位。故B不符合安全用电原则；
C、一般的水是导体，湿衣服也是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故。故C不符合安全用电原则；
D、经验证明，只有不高于36V的电压对人体才是安全的。故D不符合安全用电原则。
故选：A。
(1)避雷针，是用来保护建筑物等避免雷击的装置。在高大建筑物顶端安装一个金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，把云层所带的电荷引入大地，保护建筑物；
(2)家庭电路中的空气开关跳闸后，在没有排除故障之前，不能将开关复位；
(3)一般的水是导体，湿物体是导体，接触带电体容易发生触电；
(4)不高于36V的电压对人体才是安全的。
本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，避免有危险发生。
14.【答案】C

【解析】解：A、保险丝应该接在火线上，一旦有危险发生，熔断后断开火线，故A正确；
B、两孔插座接法，左端导线应接在零线上，故B正确；
C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C错误；
D、有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全。故D正确；
故选：C。
(1)保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源，保险丝应该接在火线上；
(2)控制电灯的开关应安装在火线与灯之间；
(3)对于两孔插座：左零右火；对于三孔插座：左零右火上接地。
有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故。
掌握家庭电路中三孔插座、两孔插座、开关、灯泡的接法，并理解各种接法的原因是正确判断的关键。
15.【答案】D

【解析】解：A、因为高压输电线上是高压，在高压线下面钓鱼时可能会发生高压电弧触电或跨步电压触电，故A错误；
 B、生活用水是电的导体，用湿抹布擦正在发光的电灯时，可能会因湿抹布导电而发生触电事故，故B错误；
C、保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故C错误；
D、电冰箱的金属外壳必须接地，这样可防止因漏电而造成的触电事故，故D正确。
故选：D。
(1)在高压线下，易发生高压电弧触电或跨步电压触电；
(2)湿物体是导体，接触带电体容易发生触电；
(3)保险丝是用电阻率大熔点低的铅锑合金制成的，当电流过大时会熔断而保护电路；
(4)用电器的金属外壳应接地。
本题考查了日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
16.【答案】B

【解析】解：A、家电维修或检修电路时，需先切断电源，再维修。故A错误；
B、为保证用电安全，开关要接在火线和灯泡之间。故B正确；
C、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路。故C错误；
D、空气开关跳闸的原因是电路电流太大，而电流过大可能是发生了短路，也可能是用电器的总功率过大。故D错误。
故选：B。
(1)进行家电维修时，需先切断电源，再维修
(2)开关的接法：火线首先进开关，再入灯泡；安全用电的原则是：不靠近高压带电体(室外、高压线、变压器旁)，不接触低压带电体；
(3)保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作；
(4)家庭电路电流过大的原因有二：发生短路，用电器总功率过大。
本题考查的是日常生活中的一些安全用电常识，要掌握安全用电的原则：不接触低压带电体，不靠近高压带电体。
17.【答案】B

【解析】解：A.根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，故A错误；
B.家用电器的电线绝缘皮老化或破损时，容易使火线和零线相连，会形成电源短路，故B正确；
C.使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖，防止发生触电，故C错误；
D.家庭电路安装漏电保护器是防止漏电而采取的安全措施，空气开关是为了防止电路中的电流过大而采取的安全措施，故D错误。
故选：B。
A.根据安全用电的原则：不接触低压带电体，不靠近高压带电体，分析即可；
B.电线的绝缘皮破损时容易造成触电事故或者短路，要及时更换；
C.测电笔的正确使用方法是：使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖，防止发生触电；
D.漏电保护器的作用，出现“跳闸”的原因：一是短路，二是用电器总功率过大，三是用电器漏电，家庭电路中电流过大时，空气开关会切断电路。
本题考查的是日常生活中的一些安全用电常识，难度不大。
18.【答案】C

【解析】解：A、湿抹布是导体，用湿布擦通电的插座时，容易发生触电，故不能用湿抹布擦灰尘，故A错误；
B、大功率或带有金属外壳的用电器，其金属外壳一定要接地，可防止金属外壳漏电时发生触电事故，所以插座内除了接火线和零线外，还要接地线，故B错误；
C、为了安全，手机充电器使用后要拔离插座，故C正确；
D、标有“220V 3000W”的电热水器属于大功率用电器，正常工作时的电流I=PU=3000W220V≈13.6A>10A，应该使用专用插座；若使用多空插座，容易因电路中电流过大，引起火灾，故D错误。
故选：C。
(1)湿物体是导体，接触带电体容易发生触电；
(2)大功率或带有金属外壳的用电器，其金属外壳一定要接地；
(3)为了安全，手机充电器使用后要拔离插座；
(4)不能在插线排上同时使用大功率用电器，否则电路中电流过大，容易引起火灾。
本题考查了安全用电的要求，我们在生活中要严格遵守安全用电原则，预防发生危险。
19.【答案】D

【解析】解：
A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B、人体不接触带电体时，也有可能发生触电事故，故B错误；
C、试电笔是用来测试物体是否带电，不能检测物体带正电还是带负电，故C错误；
D、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
故选：D。
(1)不高于36V的电压对人体才是安全的；
(2)安全用电的原则：不接触低压带电体，不靠近高压带电体。
(3)试电笔的作用是检验物体是否带电；
(4)三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
20.【答案】A

【解析】解：A.当打雷的时候，由于静电的感应，在高大的建筑物顶端积累了很多的静电，容易导致雷击事故，所以在高大的建筑物顶端安装避雷针可以把雷电引入地下，保护建筑物的安全，故A正确；
B.安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，故B错误。
C.在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故C错误；
D.保险装置、插座、导线、家用电器等达到使用寿命应及时更换，故D错误。
故选：A。
(1)高大建筑的顶端安装避雷针，可将雷电引入地下；
(2)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(3)在更换灯泡时，应先断开电源开关；
(4)保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故。
本题考查了家庭电路中的一些基本连接的常识，以及安全用电时要注意的问题，是我们必须熟知的。
21.【答案】C

【解析】解：A.若是插座处原来有短路，则在没有插入台灯之前，空气开关就已经跳闸了，故A错误；
B.若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才跳闸，故B错误；
C.若是灯座发生了短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，空气开关跳闸，故C正确；
D.若是开关发生了短路，则电路是接通的，对原来室内正常发光的电灯没有影响，也不会跳闸，故D错误。
故选：C。
空气开关“跳闸”的原因有两个：发生短路或用电器的总功率过大，题目中明确告知属于短路的情况，结合选项作答即可。
本题考查对家庭电路故障(短路)的分析判断能力，需要考生在掌握物理知识的同时具有良好的推理能力。
22.【答案】C

【解析】解：A、汽车超速、超载行驶时具有很大的动能，更容易出现交通事故，故A不符合安全常识；
B、用湿布擦拭工作的台灯，湿布中含有大量的水，水是导体，因此人会触电，故B不符合安全常识；
C、发现有人触电时，应立即切断电源或用木棍将火线挑开，绝不能直接用手去拉触电者，因为触电者是带电的，如果接触触电者，施救者容易触电，故C符合安全常识；
D、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故D不符合安全常识。
故选：C。
(1)影响动能的影响因素是物体的质量和物体运动的速度；
(2)水是导体，能够导电，因此不能用湿物体接触电器；
(3)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
(4)家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾。
本题考查了学生对安全用电知识和安全交通知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
23.【答案】A

【解析】解：A、三角插座中间的长脚是为了把用电器的金属外壳接地，能有效防止触电，不能去掉三脚插头较长的那只脚，故A错误；
B、保险装置、插座、导线、家用电器等达到使用寿命应及时更换，否则设置老化，容易发生漏电而引发触电或诱发火灾，故B正确；
C、更换灯泡、搬动用电器前，必须断开电源开关，否则容易造成触电事故，故C正确；
D、家庭电路起火时，应先断开电路，再用适当的方法灭火，故D正确。
故选：A。
(1)三角插座中间的长脚是为了把用电器的金属外壳连接地线，能有效防止触电；
(2)保险装置、插座、导线、家用电器等达到使用寿命时绝缘皮会因老化而漏电，应及时更换；
(3)更换灯泡、搬动用电器前，必须断开电源开关，防止触电；
(4)家庭电路着火了时，要立即断开电源再想法灭火。
本题考查的是日常生活中的一些安全用电常识，掌握安全用电的原则，是解决问题的关键。
24.【答案】A

【解析】解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正确；
BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电器，容易发生触电事故，不符合安全用电的原则；故BC错误；
D、开关接在零线与灯之间，故D错误。
故选：A。
灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
断路器，也叫空气开关，为保证电路安全，在火线中要串联接入断路器。
本题考查的是日常生活中的一些安全用电常识，要掌握安全用电的原则：不接触低压带电体，不靠近高压带电体。
25.【答案】C

【解析】解：A、三孔插座的上孔是接地线使用的。接地线要保证良好接地，以防用电器金属外壳带电，危及人身安全，故A不符合题意；
B、家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故B不符合题意；
C、使用验电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线。质量合格的验电笔能够保证人身安全，正确使用时不会引起触电，故C符合题意；
D、发现有人触电应及时切断电源，故D不符合题意。
故选：C。
(1)三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全；
(2)为保证用电安全，控制家用电器的开关应该控制火线，开关断开时，切断电源，用电器不带电；
(3)使用验电笔时，必须用手接触到笔尾的金属体；
(4)发现有人触电，首先要使触电者尽快脱离电源，然后根据具体情况，进行相应的救治。
本题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
26.【答案】A

【解析】解：A、电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合安全用电原则；
B、湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合安全用电原则；
C、在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合安全用电原则；
D、很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合安全用电原则。
故选：A。
(1)用电器着火时要先切断电源，再实施救火；
(2)湿物体是导体，接触带电体容易发生触电；
(3)电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头”；
(4)家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大。
本题考查了安全用电的规则，家庭电路中开关、电灯的接法，同时要明确电流过大的原因是短路或用电器总功率过大。属于基础题目。
27.【答案】B

【解析】解：A、洗衣机使用三孔插座，当洗衣机漏电时，电流就通过地线，流入大地，防止触电事故的发生，而不是为了防雷击，故A错误；
B、正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光的导线是火线，电流经过人体形成回路；氖管不发光的是零线；手千万不要接触笔尖金属体，故B正确；
C、验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度，故C错误；
D、家庭电路中空气开关跳闸一定是电路中电流过大，电路短路是造成电路中电流过大的一个原因，还可能是用电器的总功率过大，故D错误。
故选：B。
(1)三孔插座中多出的一个孔是用来接地线的；洗衣机使用三孔插座，当洗衣机漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，防止触电事故的发生；
(2)正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体；
(3)验电器的原理同种电荷相互排斥；
(4)电路电流过大的原因有短路或用电器总功率过大。
解答本题需掌握家庭电路中安全用电常识、测电笔的正确使用、验电器的原理和电路电流过大的原因等知识，只要同学们牢记安全用电常识，并正确规范操作，就不会有危险发生。
28.【答案】B

【解析】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，AC中灯泡接法错误，BD中灯泡接法正确；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，D中三孔插座接法错误；故ACD错误，B正确。
故选：B。
(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
29.【答案】220  并联  火

【解析】解：我国家庭电路的电压是220V；电视机和电灯都属于家用电器，工作时互不影响，在家庭电路中都是并联的；
控制电灯的开关接在火线上，在断开开关时，切断火线，操作更安全。
故答案为：220；并联；火。
我国家庭电路的电压是220V；家用电器都并联在电路中；开关控制用电器时，开关接在用电器和火线之间。
掌握家庭电路中各元件的连接方法，并且明白每一种连接方法的原因。
30.【答案】cd段断路  串

【解析】解：用试电笔测a、b、c点，试电笔均发亮，说明这三点与火线之间是接通的，测试d点不亮，说明d点接触的是零线，所以故障是cd段断路；
使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地、零线，与电源构成串联电路。
故答案为：cd段断路；串。
试电笔接触火线氖管发光，试电笔接触零线氖管不发光；根据对试电笔结构的工作原理的了解可做出判断。
本题考查了试电笔的原理、和试电笔的使用、电路故障的判定，属于基础题。
31.【答案】A  C

【解析】解：开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在A处；
三孔插座的正确接法：左零右火，中间接地线；所以，D应与零线相连，E应与火线相连，C与地线相连。
故答案为：A；C。
开关与被控制的灯串联，为了安全开关接在灯与火线之间。三孔插座的正确接法：左零右火，中间接地线。
本题考查家庭电路的连接，开关要控制火线，三孔插座接法左零右火，中间接地的原则，属于基础题。
32.【答案】220  36V或36  低压带电体  高压带电体

【解析】解：(1)我国家庭电路的电压是220V；
(2)人体安全的电压是不高于36V，即36V或36V以下的电压；
(3)安全用电的原则，不接触低压带电体，不靠近高压带电体；
故答案为：220；36V或36；低压带电体；高压带电体。
(1)我国家庭电路的电压是220V，50Hz；
(2)对人体安全的电压是不高于36V；
(3)安全用电的原则，不接触低压带电体，不靠近高压带电体；
本题考查了安全用电的相关知识。
33.【答案】并  大地

【解析】解：在家庭电路中，各用电器工作时互不影响，是并联的，所以三孔插座应并联在电路中；
三孔插座的上孔接地，用电器的金属外壳接三脚插头的上端，当用电器插入三孔插座时，使金属外壳接地，人体被接地的导线短路，即使金属外壳的用电器漏电时，也不会发生触电事故。
故答案为：并；大地。
家庭电路中的用电器是并联的；三孔插座的上孔接地，防止用电器漏电时出现触电事故。
要理解金属外壳的用电器为什么采用三脚插头，为什么采用三孔插座。
34.【答案】并联  烤箱短路(烤箱功率过大)

【解析】解：
(1)家用电器之间是并联时，各家用电器都正常工作，并且互不影响；
(2)当小明妈妈把烤箱插头插进插座时，空气开关立刻“跳闸”，这说明干路电流过大，其原因可能是烤箱的功率过大，造成总功率过大，也有可能是烤箱短路。
故答案为：并联；烤箱短路(烤箱功率过大)。
(1)各家用电器之间是并联时，各家用电器都正常工作，并且互不影响；开关和用电器之间是串联的；
(2)空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
本题考查了家用电器的连接方法以及家庭电路中电流过大的原因，属于基础题目。
35.【答案】火  甲

【解析】解：家庭电路中，用电器的开关应该接在用电器与火线之间；
在使用测电笔时，手应接触笔尾的金属体，手不能与笔尖金属体接触，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线，由图可知甲的握笔方法是正确的，乙是错误的。
故答案为：火；甲。
(1)控制用电器的开关应安装在火线与用电器之间；
(2)使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明是接触的是火线。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
36.【答案】乙  总功率过大

【解析】解：甲图将光线会聚在视网膜后方，因此甲图表示远视眼；乙图将光线会聚在视网膜前方，因此乙图表示近视眼；
通过插座接入电路的用电器同时工作时，总功率过大，由P=UI可知，干路电流会过大，根据焦耳定律可知，电流过大时，保险丝会产生过多的热量，容易烧断保险丝。
故答案为：乙；总功率过大。
正常的眼睛可以将光线会聚在视网膜上。近视眼会将物体的像呈在视网膜之前，应该佩戴凹透镜进行矫正。远视眼会将物体的像呈在视网膜之后，应该佩戴凸透镜进行矫正。
家庭电路中电流过大的原因有两个：短路和用电器的总功率过大。
本题考查了近视眼的成因及造成家庭电路电流过大的原因，属于基础题。
37.【答案】解：冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关S1控制，压缩机M由开关S2控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示：


【解析】根据照明灯和压缩机的工作特点判定其连接方式；为了用电的安全，开关应该接在火线与用电器之间；有金属外壳的用电器，其外壳要接地。
本题考查了家庭电路的连接，属于基础题。
38.【答案】解：灯泡的接法：火线首先接开关，再接灯泡的金属点；零线直接接灯泡的螺旋套。
三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如图所示：


【解析】(1)家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
(2)家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性。
39.【答案】解：火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套；上孔接地线；左孔接零线；右孔接火线。如图所示：



【解析】(1)家庭电路中用电器之间是并联的、插座之间是并联的、用电器和插座之间是并联的、开关和开关控制的用电器之间是串联。
(2)电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套。
(3)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上。
掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。
40.【答案】解：为了安全，开关接在插座与火线之间，三孔插座的上面的孔接地线，左孔接入零线，右孔通过开关接火线，如图所示：


【解析】家庭电路中接入用户的电线一般有两条：火线和零线，三孔插座的接法是上孔接地线，左孔接零线，右孔接火线，简称“上地左零右火”；为了用电的安全，开关要接在用电器和火线之间。
本题考查了家庭电路中开关以及三孔插座的接法，要注意安全用电的原则。
41.【答案】解：
灯泡的接法：开关要接在火线和所控制的灯之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：


【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
42.【答案】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如下图所示：


【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
掌握家庭电路的灯泡、开关的接法，同时考虑使用性和安全性。
43.【答案】解：图中开关与灯泡已相连，火线连接开关，零线直接接灯泡的螺丝口，这样在断开开关时，切断火线，能避免触电事故发生。如图所示：


【解析】连接家庭电路时，火线首先进入开关，然后再入灯泡顶端的金属点，零线直接接灯泡的螺丝口。
本题考查家庭电路的连接，属于一道基础题。
44.【答案】解：为了用电的安全，开关应接在灯泡与火线之间，如图所示：
。

【解析】电灯的接法：开关控制电灯时和电灯是串联的，火线首先进入开关，然后连接灯泡。
本题主要考查了家庭电路中，基本电路图的连接；要掌握电灯与开关、两孔插座、三孔插座、保险丝的接法等。
45.【答案】解：(1)开关接入电路时应与火线相连，所以a接火线，b接零线；如图：
；
(2)煎烤机正常工作时电路中的最大电流：I=PU=2200W220V=10A，
以最大额定功率工作时，1min消耗的电能：W=Pt=2200W×60s=132000J；
(3)两开关都闭合，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，由P=U2R可知两电阻丝的功率相等，
电路总功率等于各部分功率之和，所以电热丝R1的功率：P1=12P=12×2200W=1100W，
电热丝R1的阻值：R1=U2P1=(220V)21100W=44Ω。
答：(1)见上图；
(2)煎烤机正常工作时电路中的最大电流是10A；
以最大额定功率工作时，1min消耗的电能为132000J；
(3)电热丝R1的阻值是44Ω。

【解析】(1)开关接入电路时应与火线相连，所以a接火线，b接零线；
(2)根据电功率公式的变形计算煎烤机正常工作时电路中的最大电流，根据电功公式计算以最大额定功率工作时，1min消耗的电能；
(3)两开关都闭合，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，由P=U2R可知两电阻丝的功率相等，
电路总功率等于各部分功率之和，首先计算电热丝R1的功率，根据P=U2R可计算电热丝R1的阻值。
本题考查电路的连接、并联电路特点、欧姆定律、电功公式、电功率公式的灵活运用，综合性强。
46.【答案】答：如图所示，电路中接入的用电器过多，造成电路总功率过大，由于家庭电路中电压一定，根据公式P=UI可知，干路电流会过大。根据焦耳定律Q=I2Rt可知，当电流过大时，相同时间内干路导线产生的热量越多，使导线温度升高，容易引起火灾。

【解析】家庭电路中，由电功率公式P=UI可知，家庭电路中的电压为220V，始终不变，可判断出总功率过大时，电流的变化情况，结合焦耳定律分析即可。
本题考查对家庭电路中电流过大原因的理解，同时考查学生对P=UI公式的掌握和对焦耳定律的理解。
47.【答案】答：人体的安全电压为不高于36V，家庭电路中的电压为220V，远高于人体的安全电压；
一节干电池的电压为1.5V，做实验时一般用2到3节干电池串联使用作为电源电压，此时电源电压为3V或4.5V，远小于人体的安全电压。

【解析】人体的安全电压为不高于36V，家庭电路中的电压为220V，一节干电池的电压为1.5V，做实验时一般用2到3节干电池串联使用作为电源电压，此时电源电压为3V或4.5V，据此分析。
本题考查人体的安全电压及安全用电的有关知识，属于基础知识，难度不大。
48.【答案】解：爷爷和奶奶的说法都正确，只是角度不同，爷爷说的“没电”是指插头处电路断开，没有构成回路，所以没有电流；
奶奶认为的“有电”是指有电压，当用手指触摸插头，可能导致火线——人体——大地构成回路，从而触电。
插座烧焦可能是插头处短路、线路老化、电流过大等原因导致发热过多引起的。
安全用电建议：①将插头插入插座时，手不要接触金属插脚；②防止绝缘层老化或破损；③不要用潮湿的手触摸电器、插座和普通开关；④用电器使用后要及时拔下插头；⑤定期检查用电器和线路等。

【解析】爷爷说的“没电”是指没有电流；奶奶说的“有电”是指有电压；插头烧焦的原因是插头处发热过多；安全用电建议。
本题从生活问题入手，考查电流、电压的意义，以及电路过热的原因，同时考查学生安全用电的知识；看似不难的问题，要回答的有条理，逻辑合理并不轻松。
