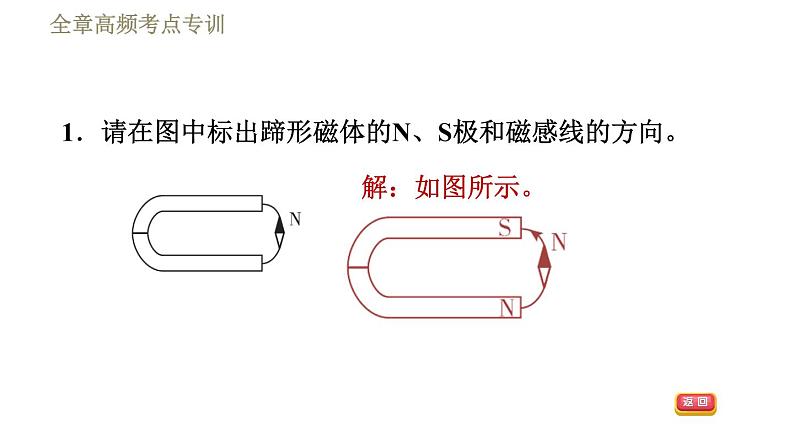

1．请在图中标出蹄形磁体的N、S极和磁感线的方向。

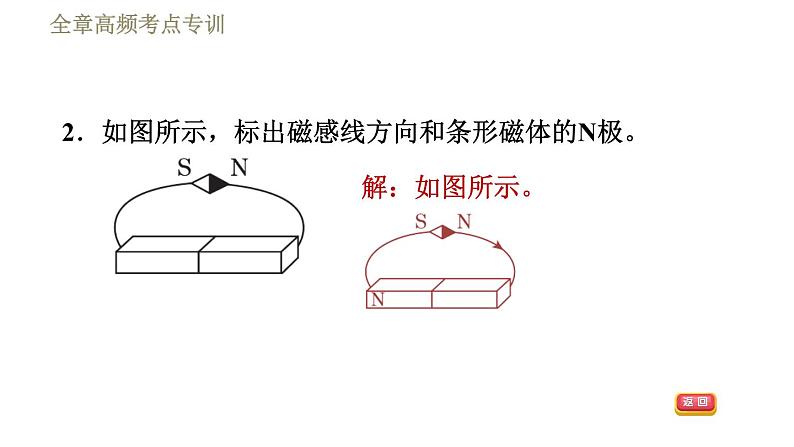

2．如图所示，标出磁感线方向和条形磁体的N极。

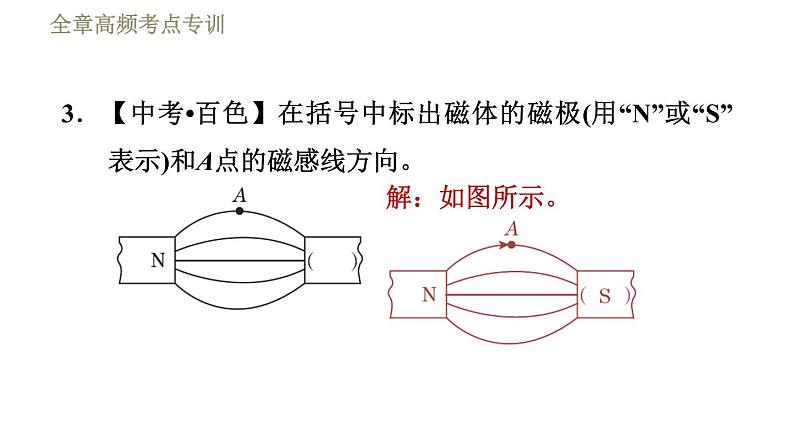

3．【中考•百色】在括号中标出磁体的磁极(用“N”或“S”表示)和A点的磁感线方向。

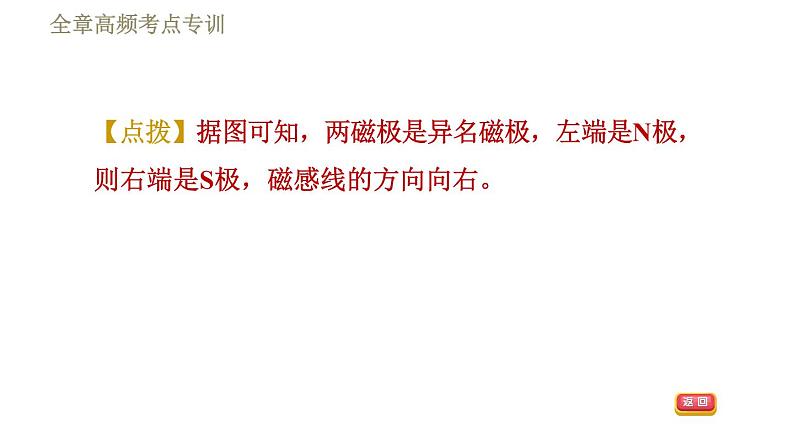

【点拨】据图可知，两磁极是异名磁极，左端是N极，则右端是S极，磁感线的方向向右。

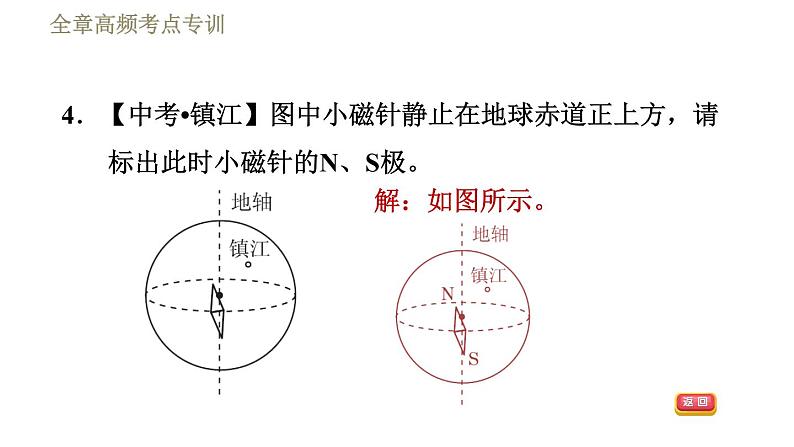

4．【中考•镇江】图中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。

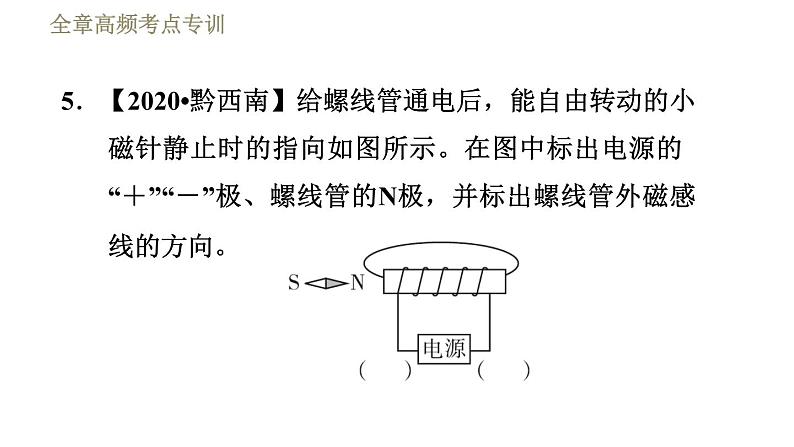

5．【2020•黔西南】给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“＋”“－”极、螺线管的N极，并标出螺线管外磁感线的方向。
6．【中考•鄂州】如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“＋”“－”极。
7．【中考•自贡】如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管B的绕线，并标出电源的正、负极。
8．【2020•南京】如图所示，小磁针静止在通电螺线管右侧，标出小磁针的N极和磁感线的方向。
9．【中考•凉山州】如图所示，当开关闭合后，弹簧的长度变长，请在图中标出电源的正、负极和通电螺线管的N极。
10．【中考•青岛】问题解决——设计“超重报警器”：小雨想利用电磁继电器自制一种“超重报警器”。要求：当物重达到150 N时，电铃响报警，反之绿灯亮显示正常。他找来以下器材：电磁继电器(部分电路已接好)，轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，一根轻质硬弹簧，一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50 N。
请利用上述器材帮小雨制作“超重报警器”，在虚线框中完成装置设计，并简述工作过程。
工作过程：C端挂物体，当G＝150 N时，PM接触，衔铁被吸下，电铃响；当G＜150 N时，PM不接触，衔铁没有被吸下，绿灯亮。
